| X9E Schalterzuordnung |
||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||
| Erklärung: Schalterblock Links = L-1 bis L-10 // Schalterblock Rechts = R-1 bis R-10 // Schieber Mitte S-1 und S-2. | ||||||||||||||||||||||||||||||||||

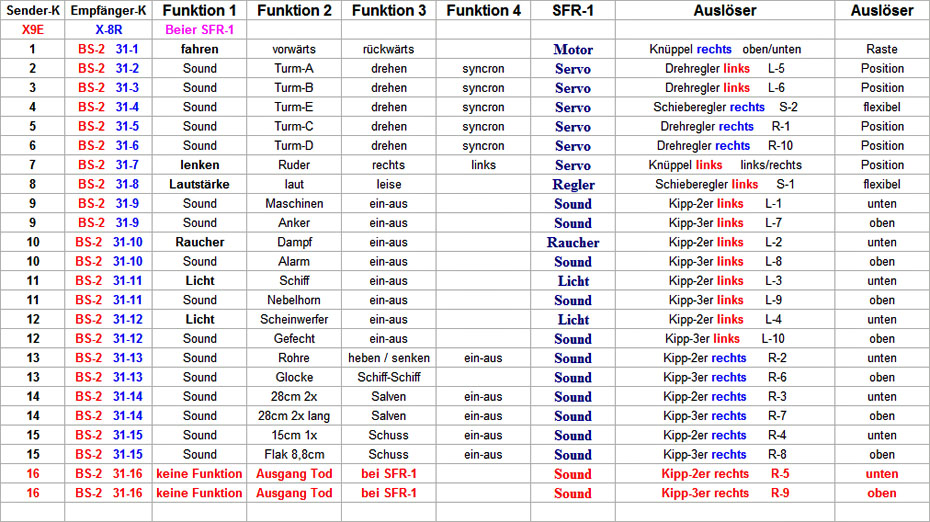

| SMS Seydlitz Funktionsübersicht |
||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||
| Erklärung: Sender-Kanal = X9E // BS-2 = Steuermodul (BS= BeierSchiff Modul-2 /Empfänger-1 Digital) | ||||||||||||||||||||||||||||||||||
| nach oben | ||||||||||||||||||||||||||||||||||
|

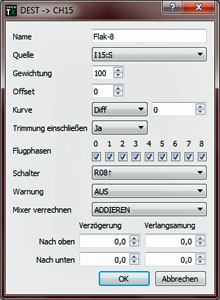

Companion-TX Einstellungen |
||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||
| Geber / Eingang (Input) | ||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||
 |
 |
 |
 |
|||||||||||||||||||||||||||||||
| Kanal-1 Küppel R oben/unten | Kanal-2 L-5 Dreher | Kanal-3 L-6 Dreher |
Kanal-4 S-2 Schieber |
|||||||||||||||||||||||||||||||
 |
 |
 |
 |
|||||||||||||||||||||||||||||||
| Kanal-5 R-1 Dreher | Kanal-6 R-10 Dreher | Kanal-7 Küppel L links/rechts | Kanal-8 S-1 Schieber |
|||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||
 |
 |
 |
||||||||||||||||||||||||||||||||
|
Kanal-9 L-1 unten (Sound) |
Kanal-9 L-7 oben (Sound) |
Kanal-10 L-2 unten |
Kanal-10 L-8 oben (Sound) |
|||||||||||||||||||||||||||||||
 |
 |
 |
 |
|||||||||||||||||||||||||||||||
| Kanal-11 L-3 unten |
Kanal-11 L-9 oben (Sound) |
Kanal-12 L-4 unten |
Kanal-12 L-10 oben (Sound) |
|||||||||||||||||||||||||||||||
 |
 |
 |
 |
|||||||||||||||||||||||||||||||
|
Kanal-13 R-2 unten (Sound) |
Kanal-13 R-6 oben (Sound) |
Kanal-14 R-3 unten (Sound) |
Kanal-14 R-7 oben (Sound) |
|||||||||||||||||||||||||||||||
 |
 |
 |
 |
|||||||||||||||||||||||||||||||
| Kanal-15 R-4 unten (Sound) |
Kanal-15 R-8 oben (Sound) |
Kanal-16 R-5 (kein Zugriff) |
Kanal-16 R-9 (kein Zugriff) |
|||||||||||||||||||||||||||||||
| nach oben | ||||||||||||||||||||||||||||||||||
| Mischer / Ausgabe (Output) | ||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||
 |
 |
 |
 |
|||||||||||||||||||||||||||||||
| Kanal-1 Küppel R oben/unten | Kanal-2 L-5 Dreher | Kanal-3 L-6 Dreher | Kanal-4 S-2 Schieber | |||||||||||||||||||||||||||||||
 |
 |
 |
 |
|||||||||||||||||||||||||||||||
| Kanal-5 R-1 Dreher | Kanal-6 R-10 Dreher | Kanal-7 Knüppel L links/rechts | Kanal-8 S-1 Schieber |
|||||||||||||||||||||||||||||||
 |
 |
 |
 |
|||||||||||||||||||||||||||||||
|
Kanal-9 L-1 unten (Sound) |
Kanal-9 L-7 oben (Sound) |
Kanal-10 L-2 unten |
Kanal-10 L-8 oben (Sound) |
|||||||||||||||||||||||||||||||
 |
 |
 |
 |
|||||||||||||||||||||||||||||||
|
Kanal-11 L-3 unten |
Kanal-11 L-9 oben (Sound) |
Kanal-12 L-4 unten |
Kanal-12 L-10 oben (Sound) |
|||||||||||||||||||||||||||||||
 |
 |
 |
 |
|||||||||||||||||||||||||||||||
|
Kanal-13 R-2 unten (Sound) |
Kanal-13 R-6 oben (Sound) |
Kanal-14 R-3 unten (Sound) |
Kanal-14 R-7 oben (Sound) |
|||||||||||||||||||||||||||||||
 |
 |
 |
 |
|||||||||||||||||||||||||||||||
| Kanal-15 R-4 unten (Sound) |
Kanal-15 R-8 oben (Sound) |
Kanal-16 R-5 (kein Zugriff) |
Kanal-16 R-9 (kein Zugriff) |
|||||||||||||||||||||||||||||||
| Servo / Ausgabe (Output) | ||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||
| nach oben | ||||||||||||||||||||||||||||||||||
| "Modellvergleich" Einstellungen-Übersicht | ||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||
| nach oben | ||||||||||||||||||||||||||||||||||
| SMS Seydlitz USM-RC-3 |
||||||||||||||||||||||||||||||||||
