Steuer-Modul - Warum

Der Grundgedanke ist Kostenersparniss,

toller nebeneffekt Wassertauglich bis zu 10cm je nach Modellausführung und Bauweise, dicht bis zu 2 Stunden.

Die "Kiste" ist eine Weiterentwicklung zu einer Einheit von Einzel-Modulen, wie ich sie bei meinen Modellschiffen angewannt habe.

Ein Modell im Maßstab 1:16 oder größer bietet den nötigen Platz dazu, wenn es eine kompakte Grundform aufweist.

Viele Panzerfahrer besitzen mehrere Modelle, in 99 % aller Fälle sind die Komponenten mehr oder weniger fest eingebaut

und somit nicht für ein anderes Modell verwendbar.

Alle Panzer haben eine rechteckige Wanne, die Größe der Fläche hängt zuwangsweise von der Größe des Fahrzeugs ab.

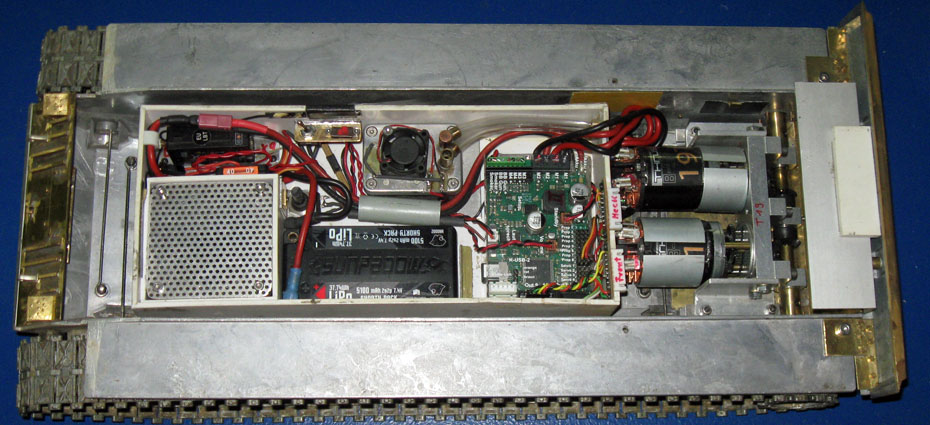

Das hier vorgestellte Steuermodul passt in alle Leopard-2 Wannen.

In den Leopard-1 passt das Modul eventuell, ich selbst habe es nicht getestet.

Das Grundmodell ist ein Leopard-2 A6 von Taigen mit einer Vollmetall-Wanne, Fertiggewicht ca. 11 kg.

Ich verbaue nur erstklassige Komponenten und überarbeite die Modelle solange bis sie mehr oder weniger überall durchkommen.

Die absolut größe Herausforderung für eine Panzer ist das Drehen auf der Stelle (Hochachse).

Ein Modell das egal auf welchem Untergrund (Sand, Matsch, Schlamm und Schnee) es auch immer steht, in der Lage ist mehrmals auf der Stelle

zu drehen und anschliesend weiterfahren kann ist perfekt.

Diese Anforderungen sind, das ist jedem klar, kostspielig denn sie erfordern Top Material und hervorragende Komponenten.

Der Sender sowie der Empfänger sind zu vernachlässigen, denn die Leistung muß das Modell erbringen.

Die alles entscheidende Komponente ist das Gehirn (Fahrregler), das beste Getriebe sowie der beste Energielieferant (Akku) nützen nichts

wenn die entscheidende Schnittstelle der Regler nicht in der Lage ist aus Beiden das optimale heraus zu holen.

Bis zu einem Gewicht von etwa 7 kg war die Steuerplatine (Motortreiber, Funktion, Software) Tankcontrol-V3 (20 A pro Motor) noch vertretbar obwohl sie dann auch schon hin und wieder an ihre Grenzen gekommen ist, besonders in sehr schwerem Gelände ganz zu

schweigen von der Software.

Ich habe SFR-1D über mehrere Monate ausgiebig in einem Jagdpanther ca. 7kg, Tiger-I 9,2kg und einem Tiger-II ca. 6 kg getestet, bis heute

habe ich keinerlei Probleme bekommen. Die Meldung der Tank (Akku) ist fast leer, kenne ich nicht mehr, ausser der Akku ist wirklich leer.

Diese Meldung ist bei Tankcontrol bzw. ElMod immer gekommen wenn der Regler überanstrengt war.

SFR-1D ist sogar mit aufgelaufener Kette (auf den Zähnen des Kettenrades) nichts gekommen, erst als die Kette völlig vom Laufwerk

war musste ich den Test beenden.

Deswegen habe ich mich entschieden das Steuermodul B-2 wieder mit einem SFR-1D von Beier auszustatten.

Zu beachten sind die Motoren das sie ausreichend gekühlt werden, denn die 30A Max. 60A bis zu einer Minute können die Motoren schon mal

zum kochen bringen und ich fahre 540er Baugröße mit 50:1 Untersetzung.

Die spezielle Bauweise in Verbindung mit meiner "Kiste" ermöglicht es mir in Wassertiefen bis zu 10cm stehen zu bleiben, ohne das die Elektronic einen Tropfen wasser abbekommt..

Durch meine Kiste ist es auch möglich den doch sehr teueren Inhalt in sehr viele Modelle einzubauen ohnen großen Aufwand.

Beim umsetzten in ein anderes Modell brauche ich nur die Motoren vom Getriebe, die Schläuche vom Rauchgenerator und den Stecker von der Beleuchtung anzuschliesen und fertig.

Der Doppelfahregler mit Sound SFR-1D hat ausser seiner hervoragenden Leistung und flexibilität auch noch eine unglaublich tolle Software

zu bieten die nicht nur in 1:16 Panzern zu verwenden ist sondern praktisch in allem was sich bewegen lässt.

Ich für meinen Bedarf finde das erlernen einer Software als nötiges Übel, das ich aber nicht bei jedem Modell wieder haben muß.

Durch die leicht austauschbare Micro-SD Karte ist es möglich alle modellspezifischen Informationen (Geräusche, Funktionen usw.) einfach und

übersichtlich aufzubewaren und dem jeweiligen Modell zuzuordnen ohne irgend welche komischen Speicher im Sender zu suchen.

Ein kleines Beispiel wie rentabel SFR-1D von der Firma Beier ist.

Bis Dato habe ich um einen Schußblitz im Kanonenrohr zu erzeugen zu können ein Blitz-Modul für 13.-€ in jeden Panzer einbauen müssen,

jetzt verbaue ich eine 0,42 € teure weiße 5mm LED und sorge für den Blitz durch die richtige Programmierung der Software von SFR-1D.
