Instalationsanleitung

1.) Herunterladen der Updateversion. Eintrag in die Internetsuchmaschine " Opentx ".

2.) Jeweilig aktuelle Version für das Sendermodell aussuchen.

3.) Einfügen von deutschen Ansagetexten, sollten diese nicht in der Updateversion enthalten sein. >> Deutsch <<    Download Texte  Deutsch

4.) Vorbereitung zum Update direkt von der Micro-SD Karte, ohne die Software "Companion  >> Vorbereitung <<

5.) Ausführung mit Micro-SD Karte im Sender.  >> Ausführung <<

Deutsche Texte

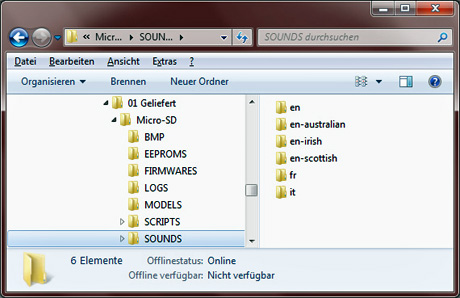

1. Verzeichnisstruktur der Updateversion. 2. In der Datei Sounds fehlt "Deutsch".
3. Die gespeicherte Datei "de" auswählen und in Sounds kopieren. 4. Die Datei Sounds mit deutschen Texten für das Update.
nach oben
Vorbereitung
5. Micro-SD "Original" ist die Ausgangslage. 6. Micro-SD "NEU" ist das Ziel.
Empfehlung: Egal um welche Daten es sich auch immer handelt, das Original sicher verwahren und eine Kopie anfertigen.

7. Eine leere Micro-SD einstecken und benennen.

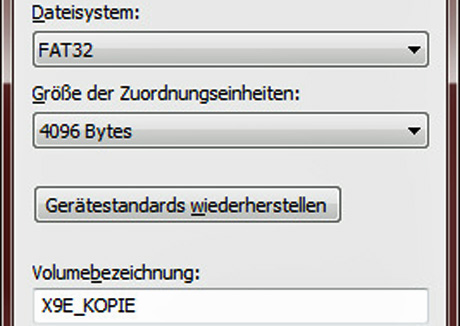

8. Micro-SD im Dateisystem FAT32 formatieren.

9. Kopieren der original Dateien.

10. Inhalt der kopierten Micro-SD.

11. Die deutschen Texte fehlen noch.

12. Übertragung der deutschen Texte auf die NEUE Micro-SD.

13. Die neue Version fehlt auch noch.

14. Im PC-Ordner Firmware sind alle Versionen für den Sender.

15. Die neue Version auf dem Computer auswählen, beide Ausführungen müssen auf die SD-Karte Kopiert werden.

16. Inhalt der SD-Karte für das Update der neuen Version mit deutschen Texten direkt im Sender (ohne die Software CompanionTx).
nach oben

Updaten (flashen)
17. Kennzeichnung: Sender-Type und Firmware Version. 18. Wichtig: Die Kontaktstreifen der SD-Karte nach vorne.

19. Den Sender (X9E) im Affengriff (Alles gleichzeitig, Tasten T1 und T4 zusammendrücken sowie Power betätigen).

20. Dieses Bild zeigt den Sender nach dem Update, vorher stand bei OpenTX Bootloader - 2.1.6-otx die alte Version.

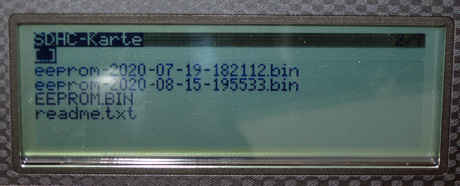

21. Nach dem Update, auch eine neue EEPR-Nr. wurde erstellt.   22. Der obere eeprom-Eintrag war ohne deutsche Texte.
23. Strukturanzeige vom Sender mit eingesteckter SD-Karte angeschlossen über USB auf dem Computer.
24. Die Gliederung im Sender entspricht einem Computer. Das Laufwerk G: ist mit dem Bios-Programm im PC vergleichbar. Ohne geht nichts.

25. Das Laufwerk H: ist wie die Festplatte C: in einem Computer, darauf befindet sich das Betriebssystem (OTX-Version).

nach oben

Modul-intern

26. Inhaltsanzeige des Ordners "Firmware" im Computer.

27. Inhaltsanzeige des Ordners "Firmware" im Sender.

28. Sender einschalten, das angezeigte Modell ist unbedeutend.

29. Die Taste "Menu" drücken.

30. Die Menupunkt "Tools" erscheint, mit Taste Page bestätigen.

31. Die Menupunkt "SD-Karte" erscheint.

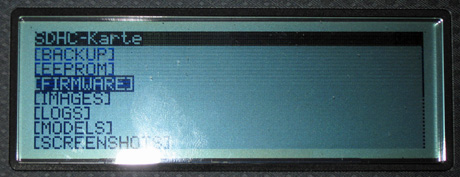

32. Den Eintrag "Firmware" auswählen und bestätigen.

33. Die Firmware (frk) für das Modul intern auswählen und bestätigen.

34. Auswahl internes Modul bestätigen.

35. Das Flashen beginnt selbstständig wenn alles passt.

36. Einblendung bei erfolgreichem Flash, mit OK bestätigen.

 nach oben

Modul-extern

37. Siehe Bilder 28 bis 33, jetzt aber Firmware für extern auswählen.

38. Auswahl externes Modul bestätigen.

39. Das Flashen beginnt selbstständig wenn alles passt.

40. Einblendung bei erfolgreichem Flash, mit OK bestätigen.
nach oben

Empfänger X-Serie

41.  Die Empfänger der X-?R Serie benötigen ein geändertes Verbindungskabel für ein Update.

42.  Update-Kabel für die X-?R Serie.

43.  Nachgerüsteter Updatezugang (Siehe Sender Anschlüsse).

44.  Das Kabel am X-8R wird oberhalb der Antennen eingesteckt.

45.  Empfänger X-8R am Sender angeschlossen.

46.  Sender einschalten

47.  Das angezeigte Modell ist unbedeutend.

48.  Die Taste "Menu" drücken.

49.  Die Menupunkt "Tools" erscheint, mit Taste Page bestätigen.

50.  Die Menupunkt "SD-Karte" erscheint.

51.  Den Eintrag "Firmware" auswählen und bestätigen.

52.  Die Firmware für den Empfänger X-8R auswählen und bestätigen.

53.  Auswahl internes Modul bestätigen.

54.  Das Flashen beginnt selbstständig wenn alles passt.

55.  Einblendung bei erfolgreichem Flash, mit OK bestätigen.
nach oben

Empfänger RX-Serie

56.  Update-Kabel für die RX-?R Serie.

57.  Empfänger RX-6R am Sender angeschlossen.

58.  Siehe Bilder 46 bis 51, jetzt aber Firmware für RX-6R auswählen.

59.  Auswahl internes Modul bestätigen.

60.  Das Flashen beginnt selbstständig wenn alles passt.

61.  Einblendung bei erfolgreichem Flash, mit OK bestätigen.
