| 1. Einen Regler eventuell mit BEC-Anschluss. | 2. Einen Verbraucher, kann auch ein Servo sein. | |||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||||||
| 3. Eine Stromquelle. | 4. Der Aufbau noch ohne Empfänger mit offenem BEC (aus/ein). | |||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||

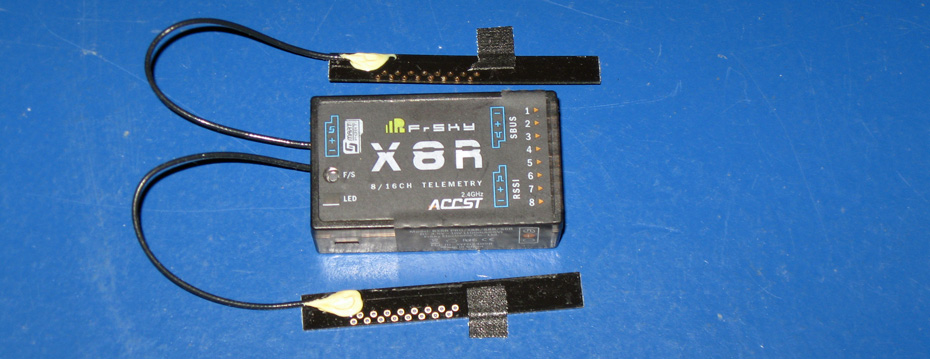

| 5. Ein 2,4 GHZ Empfänger der X-Serie von FrSky mit "ACCST" Protokoll. | ||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||
| 6. Der selbe Empfänger in grafischer Darstellung, die Anschlüsse sowie die Pinbelegung sind so eindeutig zuzuordnen. | ||||||||||||||||||||||||||||||||||||||||||||||||
| nach oben | ||||||||||||||||||||||||||||||||||||||||||||||||
| X-8R Anleitung Deutsch (PDF) | ||||||||||||||||||||||||||||||||||||||||||||||||
| X-8R Binden Kanäle 1-8 | ||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||
| 7. Im Regelfall wird der Regler auf Kanal-1 eingesteckt, unten der BEC-Anschluss ist noch geöffnet der Brückenstecker schließt den Stromkreis. | ||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||||||
|
8. Wichtig: Bei der Verwendung der physikalischen Kanäle 1-8 muss die Brücke (Jumper) auf 3 & 4 gesteckt werden. |
||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||||||
| 9. Sender einschalten. | 10. Jeweiliges Modell bzw. Bindeplatz auswählen. | |||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||||||
| 11. Das Ausgewählte Modell / Bindeplatz. | 12. Im Modellmenü den Punkt Modelleinstellungen wählen. | |||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||||||
| 13. Dieser Empfänger wird am Internen Modul gebunden. | 14. Einstellung: XJT D16 (EU = Europa / D-16 = LBT-Norm). | |||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||||||
| 15. Wichtig, für welchen Kanäle der Empfänger gelten soll. | 16. Einstellung für Kanäle 1 bis 8. | |||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||||||

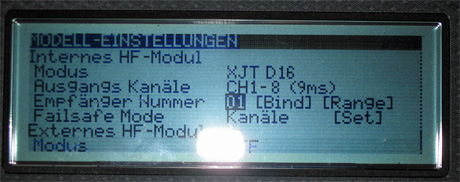

| 17. Es muss eine Empfängernummer vergeben werden. | 18. Das Wort Bind auswählen und einmal bestätigen. | |||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||||||
|
19/20. Es öffnet sich folgendes Auswahlmenü bei Kanal 1-8, bestätigen und der Sender beginnt zu Pipsen und Binden blinkt (Bindevorgang). |
||||||||||||||||||||||||||||||||||||||||||||||||
| X-8R Binden Kanäle 9-16 | ||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||
| 21. Wichtig: Bei der Verwendung der physikalischen Kanäle 9-16 muss die Brücke (Jumper) auf 1 & 2 gesteckt werden. |
||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||
| 22/23. Es öffnet sich folgendes Auswahlmenü bei Kanal 9-16, bestätigen und der Sender beginnt zu Pipsen und Binden blinkt (Bindevorgang). |
||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||
| 24. Den Brückenstecker am BEC-Kabel aufstecken und am Empfänger den Bindeknopf (F/S) drücken. | ||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||
| 25. Bei erfolgreicher Bindung muß am Empfänger die LED dauerhaft "Grün" leuchten, bei den Reglern ist es je nach Hersteller verschieden. | ||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
26. Links unten, den Brückenstecker vom BEC-Kabel abziehen und der Bindevorgang ist abgeschlossen. |
||||||||||||||||||||||||||||||||||||||||||||||||
| nach oben | ||||||||||||||||||||||||||||||||||||||||||||||||
| X-8R Binden Kanäle 1-16 (S-Bus) | ||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||||||
|
27. Wichtig: Bei der Verwendung der physikalischen & digitalen Kanäle 1-16 muß der Kanalstecker im S-Bus - Stecklplatz eingesteckt werden. |
||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||||||
|
28. Einstellung für Kanäle 1 bis 16 (S-Bus). |
29. Empfängernummer vergeben, Doppelbelegung vermeiden. |
|||||||||||||||||||||||||||||||||||||||||||||||
| 30. Das Binden an sich erfolgt wie in den Bildern 24 / 25 / 26. |
||||||||||||||||||||||||||||||||||||||||||||||||
| nach oben | ||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
31. Ein 2,4 GHZ Empfänger der RX-Serie von FrSky mit "ACCST" Protokoll. |
||||||||||||||||||||||||||||||||||||||||||||||||
| RX-6R Anleitung Deutsch (PDF) | ||||||||||||||||||||||||||||||||||||||||||||||||
| RX-6R Binden | ||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||
|
32. Empfänger der RX-6R. |
33. Empfänger der RX-6R grafische Darstellung. |
|||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
34. Die einfachste Verkabelungsweise um einen RX-?R Empfänger an den Sender zu binden. Ob ein RX-6R Empfänger 6 oder 16 Kanäle ausgibt entscheidet man mit den verwendeten Anschlüssen und der Einstellung im Sender. |
||||||||||||||||||||||||||||||||||||||||||||||||
| nach oben | ||||||||||||||||||||||||||||||||||||||||||||||||
| RX-6R Kanäle 1-6 | ||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||
|
35. Anschluss des RX-6R Empfänger bei Verwendung der 6 physikalischen Kanäle. |
||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||
|
36. Sender einschalten. |
37. Jeweiliges Modell bzw. Bindeplatz auswählen. |
|||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||
|
38. Das Ausgewählte Modell / Bindeplatz. |
39. Im Modellmenü den Punkt Modelleinstellungen wählen. |
|||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||
|
40. Dieser Empfänger wird am Internen Modul gebunden. |
41. Binden betätigen, mit oder ohne Telemtrie auswählen, fertig. |
|||||||||||||||||||||||||||||||||||||||||||||||
| nach oben | ||||||||||||||||||||||||||||||||||||||||||||||||
| RX-6R Kanäle 1-16 (S-Bus) | ||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||
|
42. Einer der Zwei mitgelieferten Kabelbäume im Lieferzustand. Die weisse Steuerleitung (unten) ist der S-Bus Ausgang. |
||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||
|
43. Der geänderte Kabelbaum für den S-Bus-Stecker. Die gelbe Steuerleitung entfernen und stattdessen die Weisse einstecken. |
||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||
|
44. Anschluss des RX-6R bei Verwendung S-Bus (Kanäle 1-16). |
45. Der S-Bus kann nur mit einem geeigneten Regler benützt werden. |
|||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||
| 46. Einstellung im Sender um den S-Bus eines RX-6R verwenden zu können. Es ist kein seperates Binden mit S-Bus Einstellung nötig. |
||||||||||||||||||||||||||||||||||||||||||||||||
