Sendermodul intern

1. Ansicht nach dem Entfernen des Deckels.

2. Ansicht nach dem Entfernen des Akkus und dem Datenkabel.

3. Die Antenne des internen Sendermoduls ist im Griff eingebaut.

4. Die beiden Ausgänge ohne Griffverkleidung und Schutzkappen.

Firmware internes Sendermodul

Sendermodul extern

5/6. Das externe Sender-Modul, beim Einbau in die X9E wird eine Antennenverlängerung benötigt. Das geöffnete Modul.

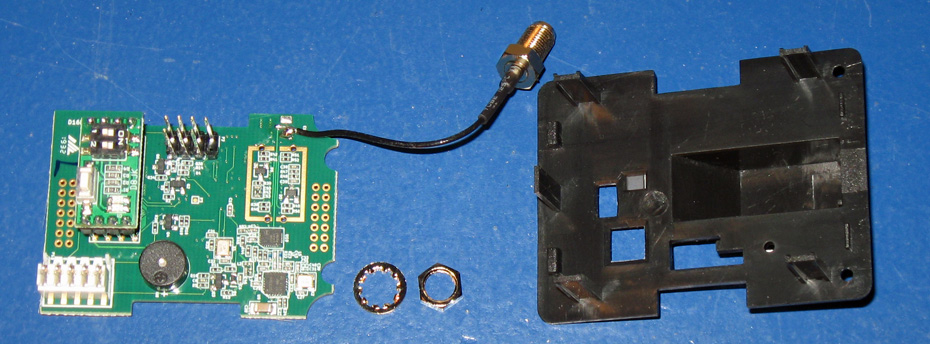

7. Die Modulplatine mit dem Antennenkabel, Befestigungsmaterial für den Antennfuß und der Deckel.

8. Die Antennenverlängerung mit einem Schrumpfschlauch.

9. Das Verlängerte Antennenkabel sicher verpackt.

10/11. Die Box kann mit dem gelieferten Deckel nicht in eine X9E eingebaut werden. Entwerder abtrennen oder ohne Deckel einbauen.

12. Die Halterungen für das externe Modul links und rechts.

13. Das eingehängte Modul, unten die Antennenverlängerung.

14. Die Abdeckung für den Antennenausgang.

15. Die befestigte Antenne vom externen Modul.

16/17. In den Deckel habe ich eine Öffnung geschnitten um an den Bindeknopf vom externen Modul zu kommen.

nach oben

Firmware externes Sendermodul

Knüppel

18. Das rechte Knüppelaggregat ohne Zentrierung.

19. Das Stecksystem erleichtert den Wechsel.

20. Das ausgebaute Knüppelaggregat ohne Zentrierung.

21. Das neue Knüppelaggregat mit Zentrierung.

22. Deutlich zu erkennen die vier Löcher für die Schrauben.

23. Das eingebaute Knüppelaggregat mit Zentrierung.

nach oben

Schalter & Potis

24. Die Steckplätze für die Potis, Schieber und Schalter. Sehr übersichtlich und eindeutig beschriftet.

25. Das gleiche als farbige Grafik mit Pinzuordnung und Bezeichnung der einzelnen Steckplätze.

26. Die voll belegte Steckplatzplatine, die Zwei rot umrandeten Steckplätze haben keine Einbauöffung für Schalter.

27. Die Tabele mit den Bezeichnungen und Positionen der verbauten Potis, Schieber und Schalter. Hilftreich bei einer eventuellen Fehlersuche.

28. So eine Crimpzange wird benötigt wenn man die Stecker für die Potis, Schieber und Schalter selber herstellen will.

29. Dieser Steckertype entspricht 100% dem Steckplatz.

30. Die passenden Steckkontakte für den Type WR-WTB 2,0mm.

31. Die fertig aufgecrimpten Kontakte an den Leitungen.

32. Der zum Einbau fertig gemachte Stecker.

nach oben

Anschlüsse

33. Auf der Oberseite der Taranis X9E befinden sie die Schnittstellen um an die inneren Systeme zu gelangen.

34. Von links nach rechts: SD-Kartenslot , Audio-Buchse, DSC-Buchse, USB-Anschluss.

35. Die Micro-SD mit Versionsbezeichnung.

36. Die Micro-SD muss so eingesteckt werden.

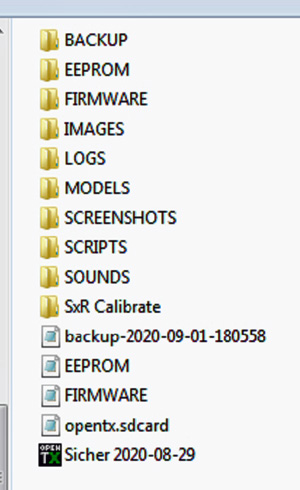

37/38/39. Der Inhalt der SD-Karte, links die Ordnerstruktur, mitte die Firmware für die Elektronic, rechts das Wichtigste ohne Das nichts geht.

40. Das gleiche nur im Sender.

41. E = Empfänger, ME = Modul ex, MI = Modul intern.

42. Das Gehirn in Doppelter Ausführung.

43. Die aktuelle Version mit dem dazugehörigen Eeprom.

44. Um die Daten von der Software "CompanionTx" in den Sender zu schreiben muss mit dem "Affengriff" gestartet werden.

45. Jetzt kann ausgewählt werden was man machen will, bei USB-Übertragung einfach das USB-Kabel oben einstecken.

46/47. Der von mir nachgerüstete Update-Zugang zum flashen der Empfänger, rechts auf der Abdeckung zu erkennen die Kabelfarbenzuordnung.

48. X-Serien Ausführung, in den Steckern sind 0,8mm Stahlstiefte.

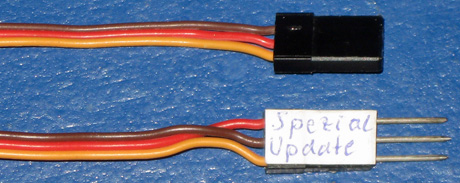

49. Das Updatekabel für die X-Serie, fertig umgepolt.

50. RX-Serien Ausführung, auch hier mit 0,8mm Stahlstiefte.

51. Das Updatekabel für die RX-Serie, fertig umgepolt.

52. Die Grundplatte für den Steckeranschluss ist aus Messing Flachprofil 8x2mm mit zwei M-3 Gewinden.

53. Das Steckergehäuse einschieben und verkleben.

54. Die Aufnahme sowie die Löcher im Sendergehäuse.

55. Der fertig montierte Anschluss am Sendergehäuse.

56. Platinenenanschluss, Ausführung ohne zweites Sendermodul.

57. Um diese Technik auch bei eingebautem zweiten Sendermodul anwenden zu können müssen die drei oberen Pins verlängert werden.

58. Bei der Variante mit zweitem Sendermodul habe ich die Öffnung am Deckel nur in der Größe eines Dreiersteckers ausgeschnitten.

nach oben

Senderpult

59. Die Originalbügel an der X9E waren mir zu unsicher deswegen habe ich mir ein Senderpult aus Carbon besorgt.

60/61. Wegen der abstehenden Ringösen kann die X9E nicht aufgestellt werden, mit diesem Senderpult kein Problem.

62. Die beiden oberen Befestignungsschrauben habe ich durch einen 3mm Stahstab mit Gewinden an den Enden ersetzt.

63. Die beiden Bügel für den Tragegurt können so einfach entfernt werden, dadurch passt der Sender mit Pullt in den Originalkoffer.

64. Zur besseren Handhabung kann statt der rechten Sicherungsmutter kann auch eine Flügelmutter verwendet werden.

65/66. Die X9E wird durch zwei Befestigungsplatten rechts und links im Senderpult sicher festgehalten.

67. Da nur die oberen beiden Schrauben entfernt sind um die Bügel herausziehen zu können, bleibt das Senderpult an sich Formstabil.
