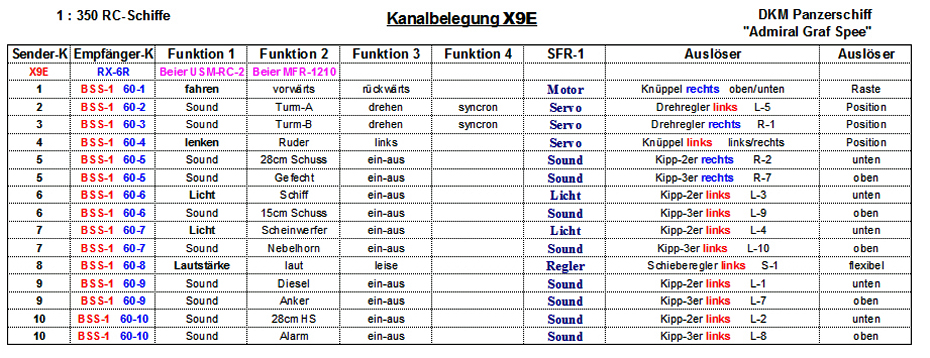

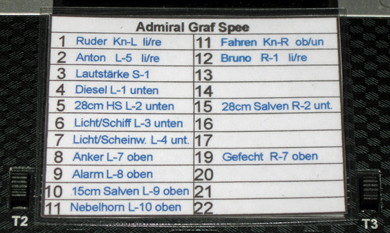

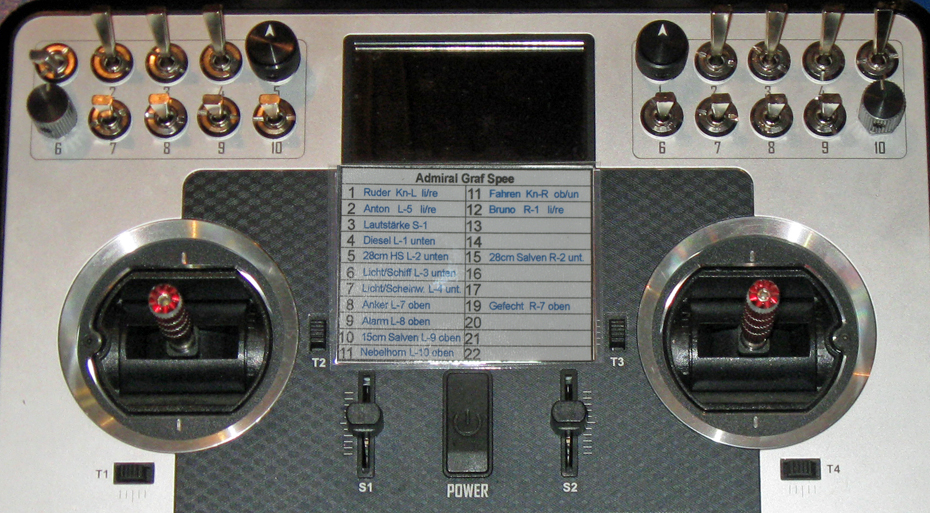

DKM Admiral Graf Spee Funktionsübersicht |
||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||
| Erklärung: Sender-Kanal = X9E // BSS-1 = Steuermodul (BSS= Beier-Schiff-Sound Modul-1 /Empfänger-1 Digital) | ||||||||||||||||||||||||||||||||||||||||||
| nach oben | ||||||||||||||||||||||||||||||||||||||||||
|

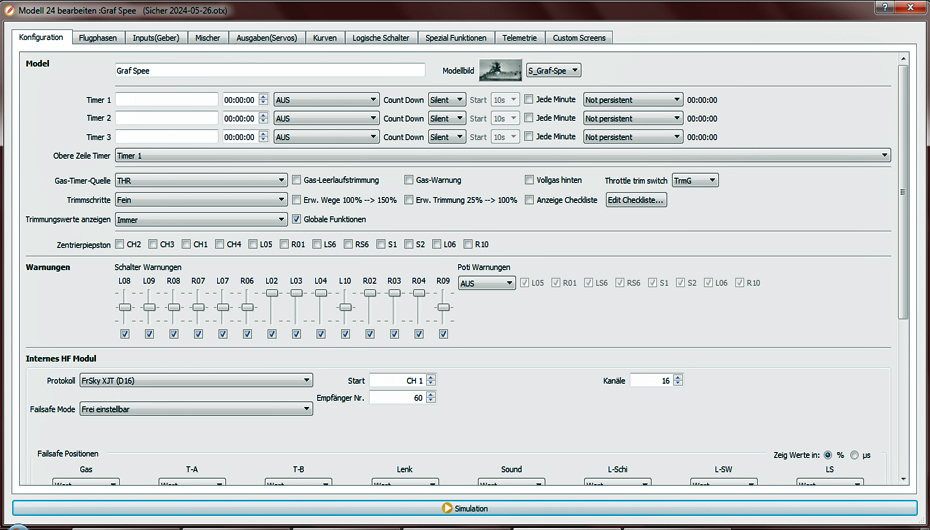

Companion-TX Einstellungen |
||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||

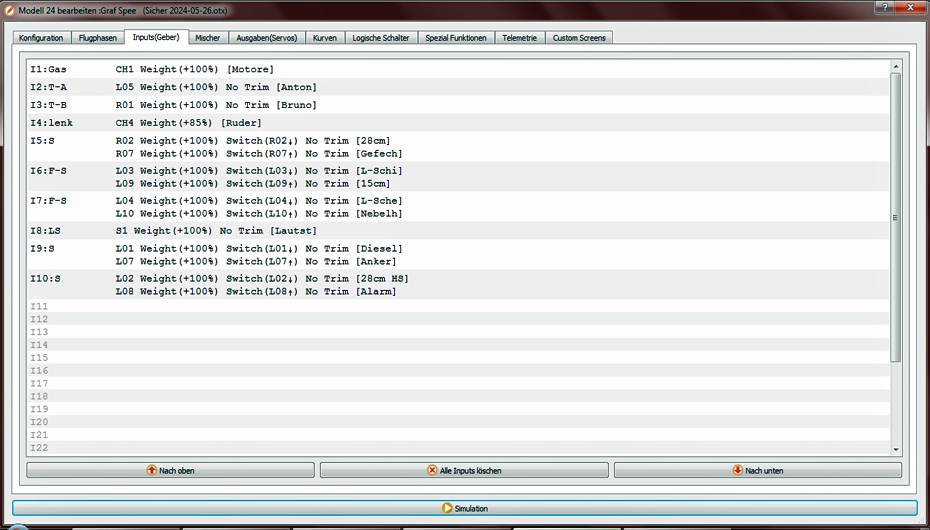

| Geber / Eingang (Input) | ||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||
 |
 |
 |
 |
|||||||||||||||||||||||||||||||||||||||

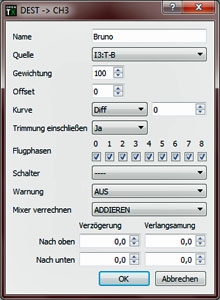

| Kanal-1 Küppel R oben/unten | Kanal-2 L-5 Dreher | Kanal-3 R-1 Dreher | Kanal-4 Küppel L links/rechts | |||||||||||||||||||||||||||||||||||||||
 |
 |
 |
 |
|||||||||||||||||||||||||||||||||||||||
|
Kanal-5 R-2 unten (Sound) |
Kanal-5 R-7 oben (Sound) |
Kanal-6 L-3 unten |
Kanal-6 L-9 oben (Sound) |
|||||||||||||||||||||||||||||||||||||||
 |
 |
 |
||||||||||||||||||||||||||||||||||||||||
|
Kanal-7 L-4 unten |
Kanal-7 L-10 oben (Sound) |
Kanal-8 S-1 Schieber | ||||||||||||||||||||||||||||||||||||||||
 |
 |
 |
 |
|||||||||||||||||||||||||||||||||||||||
|

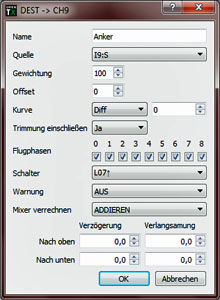

Kanal-9 L-1 unten (Sound) |
Kanal-9 L-7 oben (Sound) |
Kanal-10 L-2 unten |
Kanal-10 L-8 oben (Sound) |
|||||||||||||||||||||||||||||||||||||||
| nach oben | ||||||||||||||||||||||||||||||||||||||||||

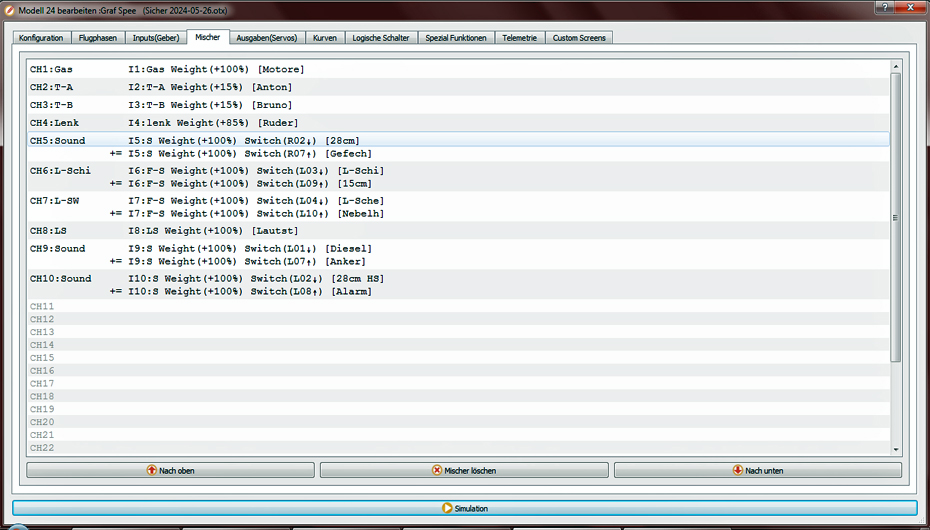

| Mischer / Ausgabe (Output) | ||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||
 |
 |
 |
 |
|||||||||||||||||||||||||||||||||||||||
| Kanal-1 Küppel R oben/unten | Kanal-2 L-5 Dreher |
Kanal-3 R-1 Dreher |

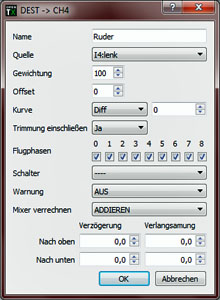

Kanal-4 Knüppel L links/rechts | |||||||||||||||||||||||||||||||||||||||
 |
 |
 |
 |
|||||||||||||||||||||||||||||||||||||||
|
Kanal-5 R-2 unten (Sound) |
Kanal-5 R-7 oben (Sound) |
Kanal-6 L-3 unten |
Kanal-6 L-9 oben (Sound) |
|||||||||||||||||||||||||||||||||||||||
 |
 |
 |
||||||||||||||||||||||||||||||||||||||||
|
Kanal-7 L-4 unten |
Kanal-7 L-10 oben (Sound) |
Kanal-8 S-1 Schieber |
||||||||||||||||||||||||||||||||||||||||
 |
 |
 |
 |
|||||||||||||||||||||||||||||||||||||||
|
Kanal-9 L-1 unten (Sound) |
Kanal-9 L-7 oben (Sound) |
Kanal-10 L-2 unten |

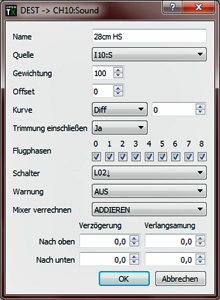

Kanal-10 L-8 oben (Sound) |
|||||||||||||||||||||||||||||||||||||||
| Servo / Ausgabe (Output) | ||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||
| nach oben | ||||||||||||||||||||||||||||||||||||||||||
| "Modellvergleich" Einstellungen-Übersicht | ||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||
| nach oben | ||||||||||||||||||||||||||||||||||||||||||
