Aufbauten
Komandoturm

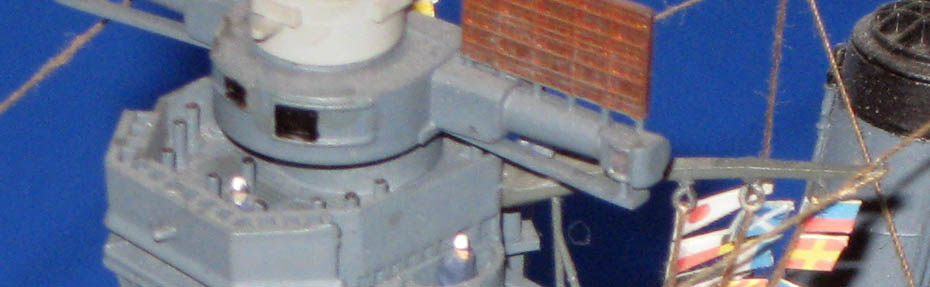

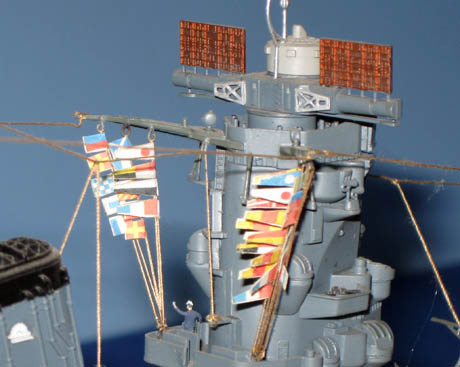

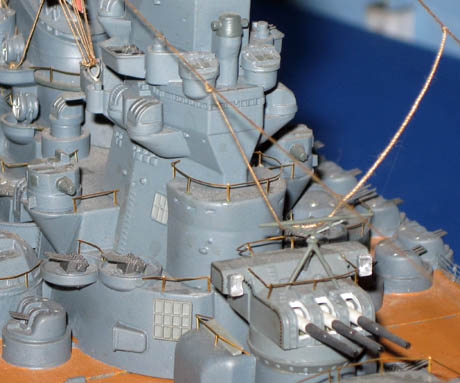

1. Hinter dem 15,5cm Turm die Komandobrücke. 2. Unterhalb der Entferungsmesser die Steuerbrücke.

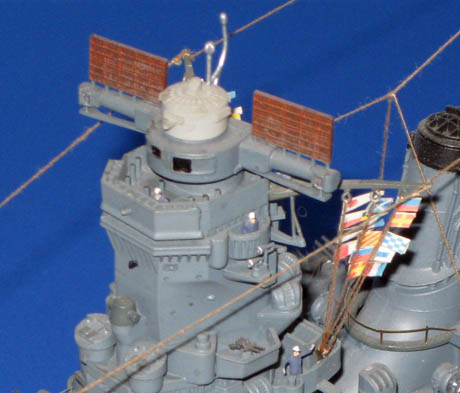

3. Zwischen den Radarhörnern der vorder Leitstand. 4. Unterhalb des Entfernungsmessers die Luftverteidigung.
5. Einer von vier 4,5m Entfernungsmessern der Flak. 6. Im "Schwalbennest" eine der zwei 1,3cm Zwillingsflak.

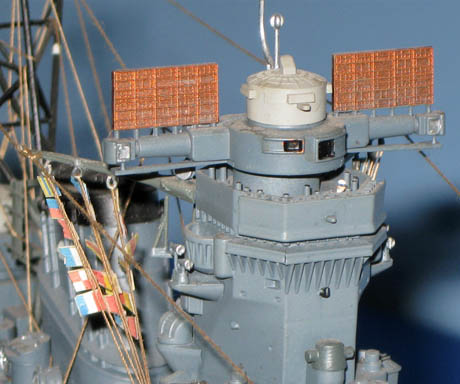

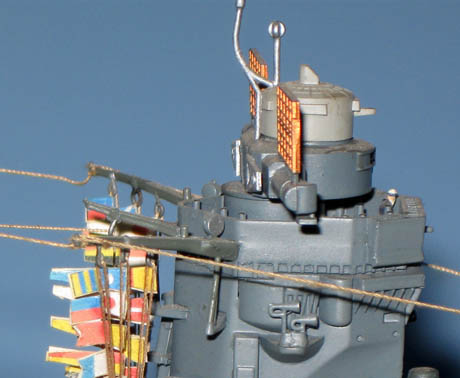

7. Die Funkpeilungsantennen auf dem Entfernungsmesser. 8. Die Radarantennen wurden so 1944 nachgerüstet.

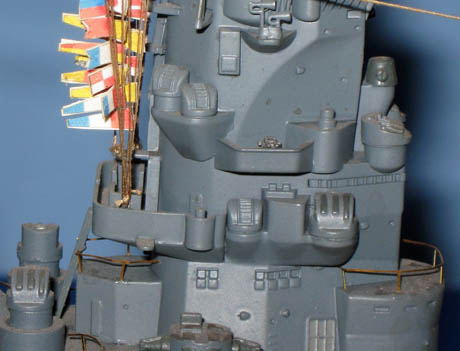

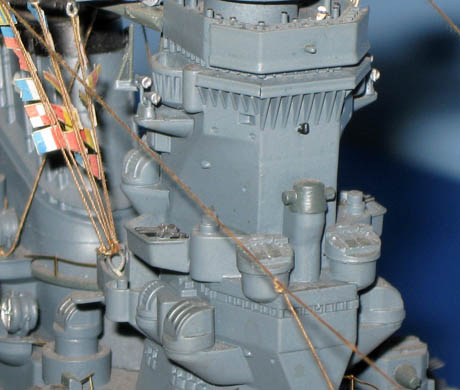

09. Rückseite des Komandoturmes mit Bausatzleiter.

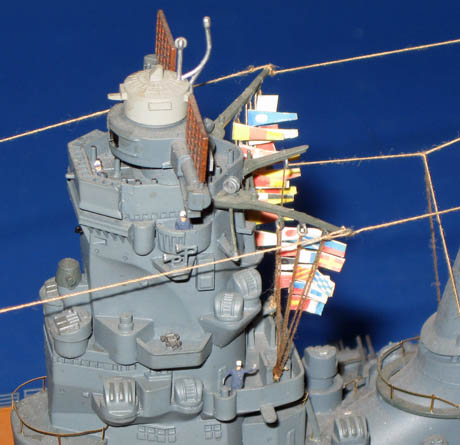

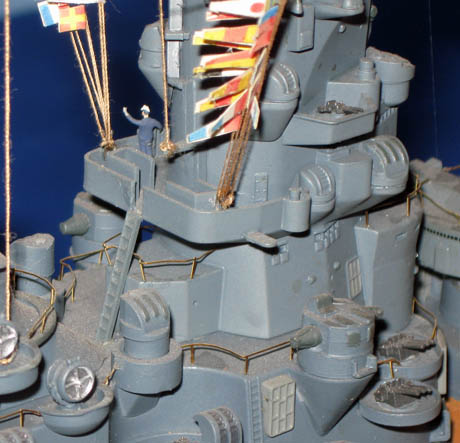

10. Linke Seite des Komandoturmes.     (zum Anfang)
Zentralbreich

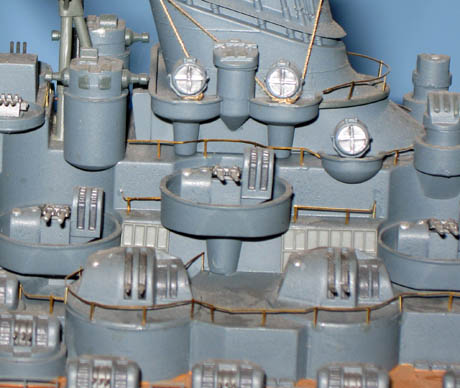

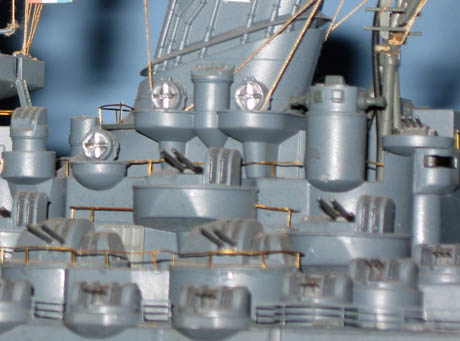

11. Drei Scheinwerfer gab es nur 1944 die Anordnung >> >> entspricht der "Sho" Operation von 1944.

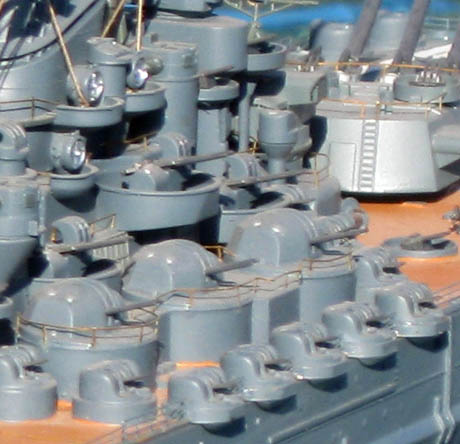

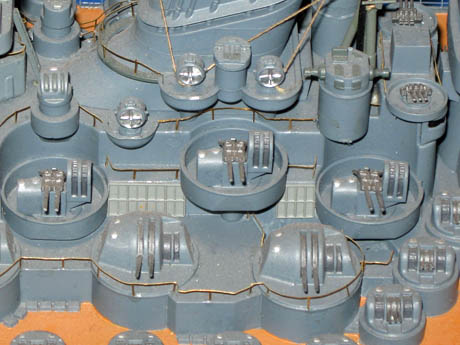

13. Die 12,7cm offenen Flaktürme auf der >> 14. >> Position der vormals geschützten Flaktürme.

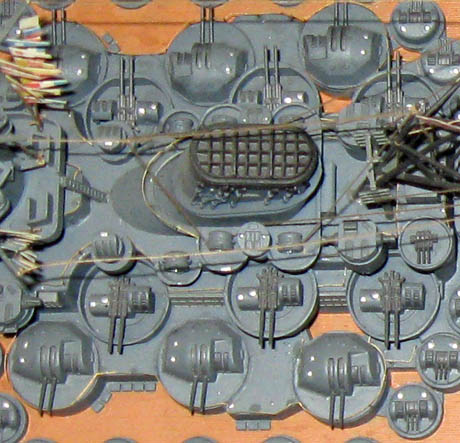

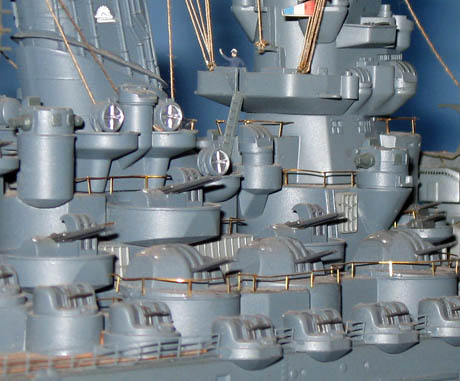

15./16. Planungsbeginn der Yamato war 1935 mit 36 Flakrohren, 1945 waren daraus 152 Rohre geworden.

(zum Anfang)
Schornstein

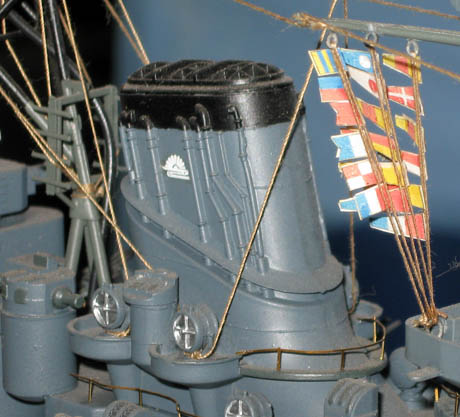

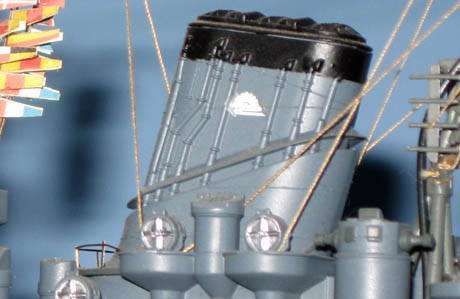

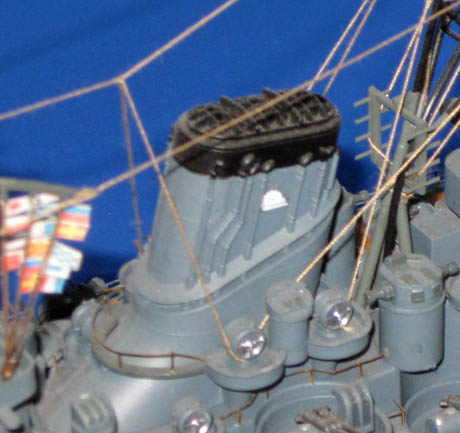

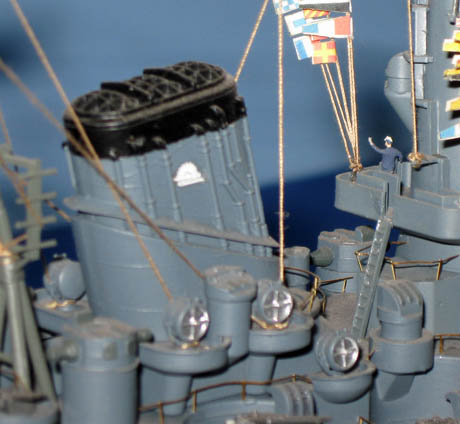

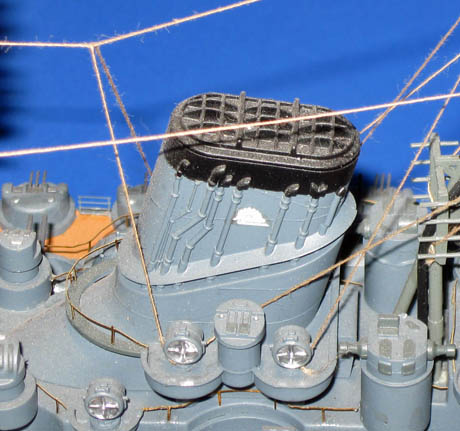

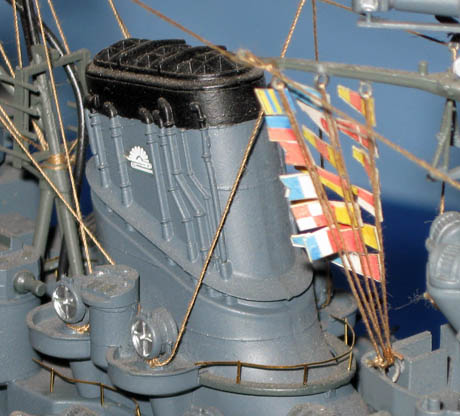

17./18 Das Zeichen rechts und links am Schornstein wurde zur letzten Fahrt "Ten Ichigo" 1945 angebracht.

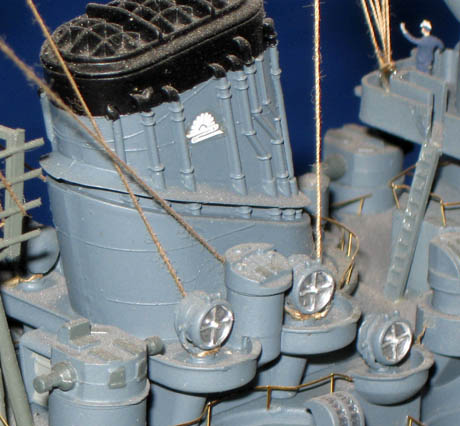

19./20 Der untere rechte Scheinwerfer wurde 1945 durch einen Flakleitstand ersetzt.

21./22. Die zwei 4,5m Entfernungsmessern rechts und links vom Schornstein wurden 1944 installiert.

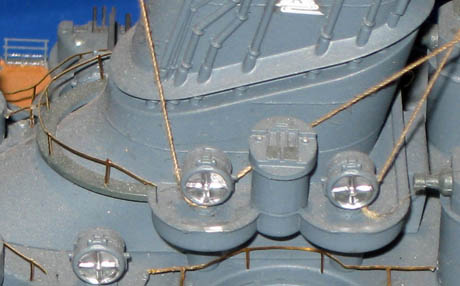

23./24. Die Position der zwei Scheinwerfer rechts und links vom Schornstein hat sich nie verändert.

(zum Anfang)

Mast

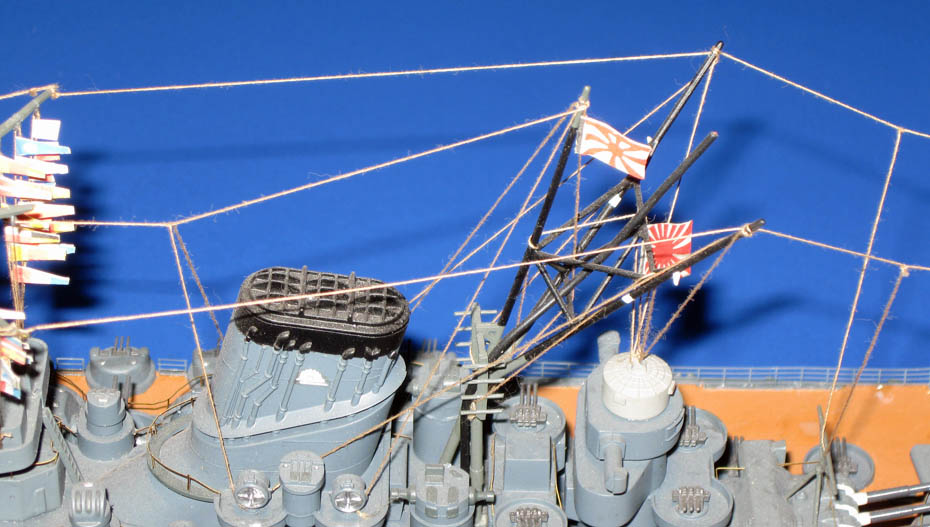

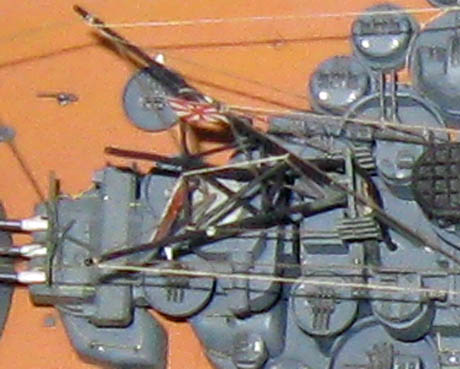

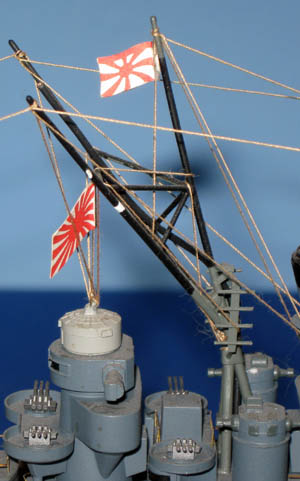

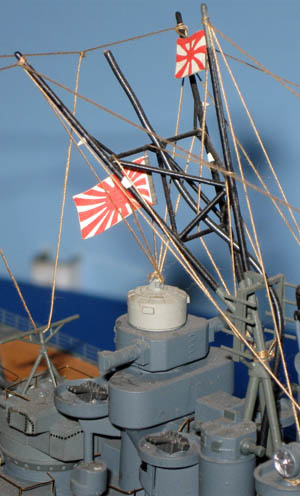

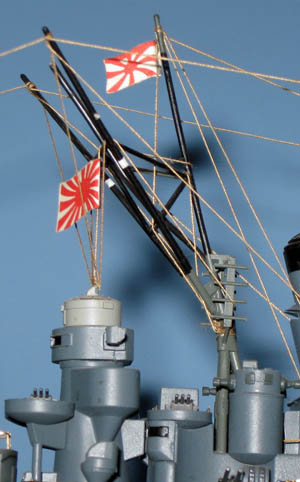

25./26./27. Der im Bausatz 78002 enthaltene Mast ist absolut falsch, die Anordnung der Standbeine ist vertauscht.

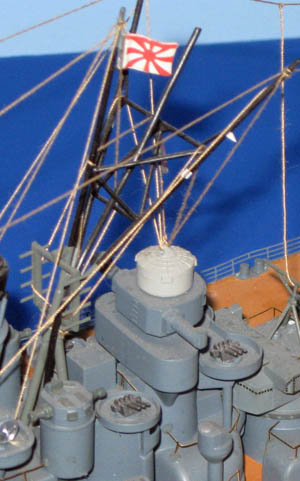

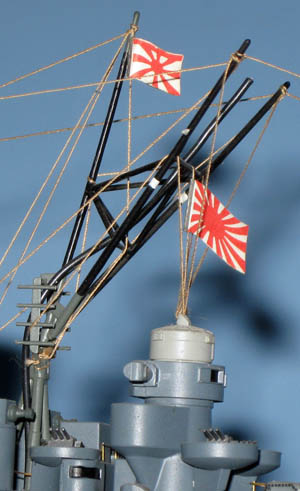

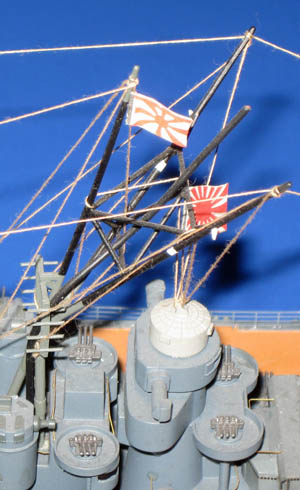

28./29./30. Der Aufbau sowie die Anordnung der einzelnen Mastteile ist eine Mischung von 1941 bis 1945.

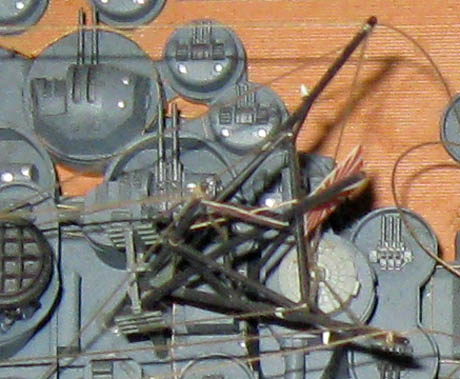

31. Hier zu erkennen vorne ein Bein, hinten zwei.

32. Den richtigen Mast finden sie hier. >>Mast<<

(zum Anfang)

Hinterer Leitsand

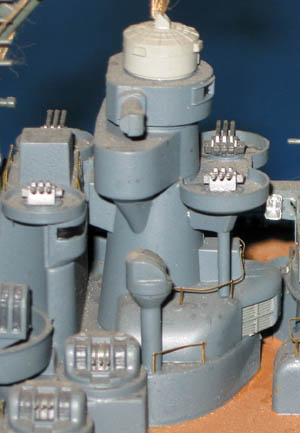

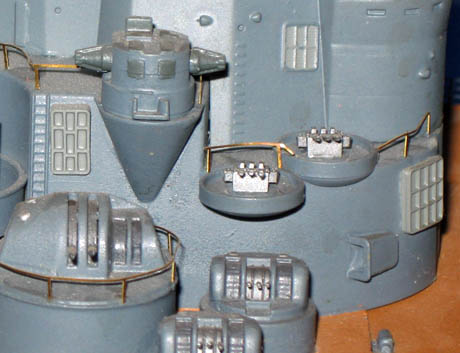

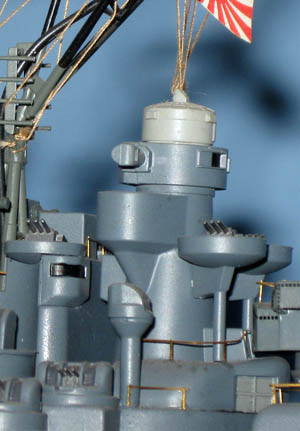

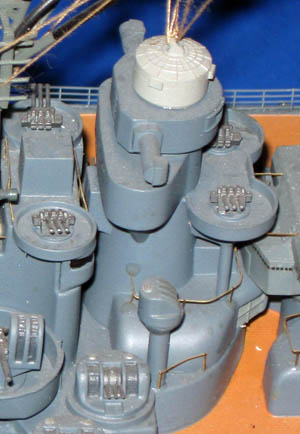

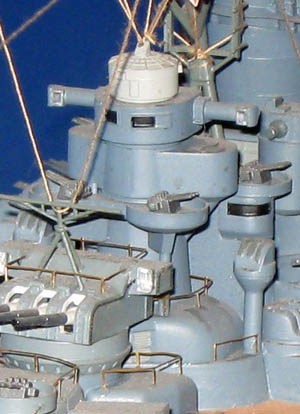

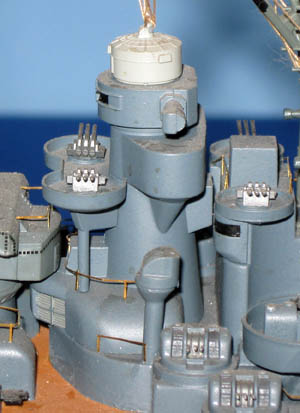

33./34./35 Der hier abgebildete Bereich zu entspricht zu 95% der Ausführung von 1945.

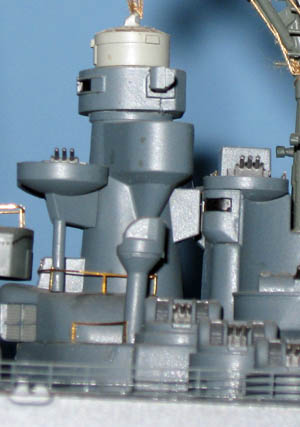

36. Linke Seite.

37. Linke Seite.

38. Linke Seite.

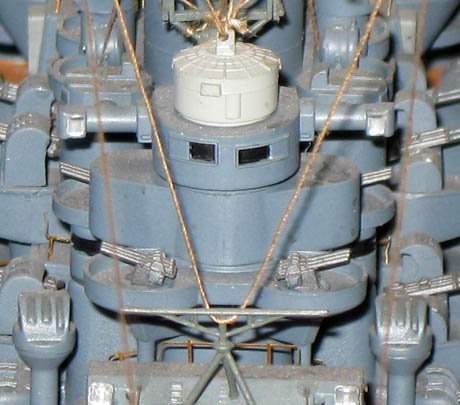

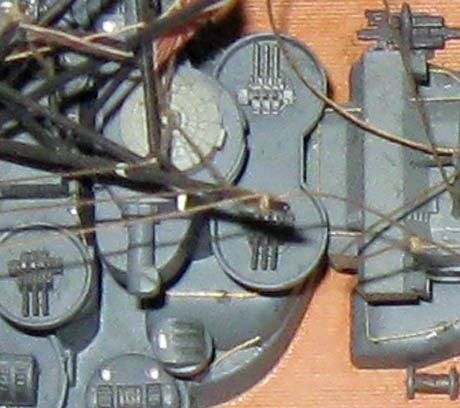

39. Hier zu erkennnen die 5% Modellfehler >> 40. >> so sollte es aussehen. >>Heckleitsand<<

(zum Anfang)
Takelage

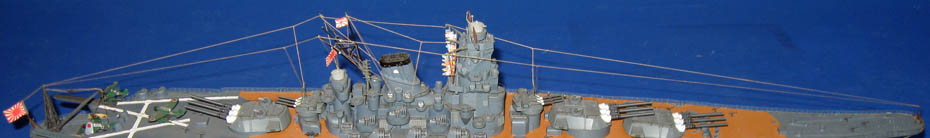

41. Die Takelage hat mit dem Original wenig zu tun, sie stimmt nur im groben einigermaßen.

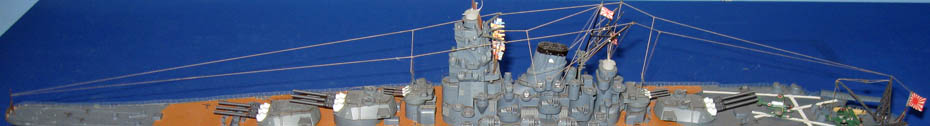

42. Das Problem der Yamato Takelage ist das sie sich über das komplette Schiff erstreckt.

43. Die Takelage muss so gebaut werden das ein Teil des Decks abnehmbar ist um an die RC-Technik zu kommen.

44. Das nächste Problem ist die Einbeziehung der 15,5cm Türme in die Takelage.

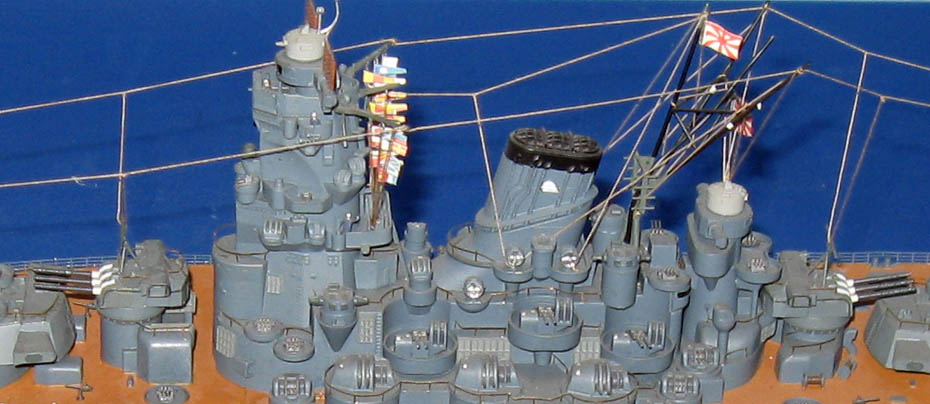

45. Die Detaillierung im Zentalsbereich ist sehr dürftig, beim zweiten Modell wird sich das ändern.

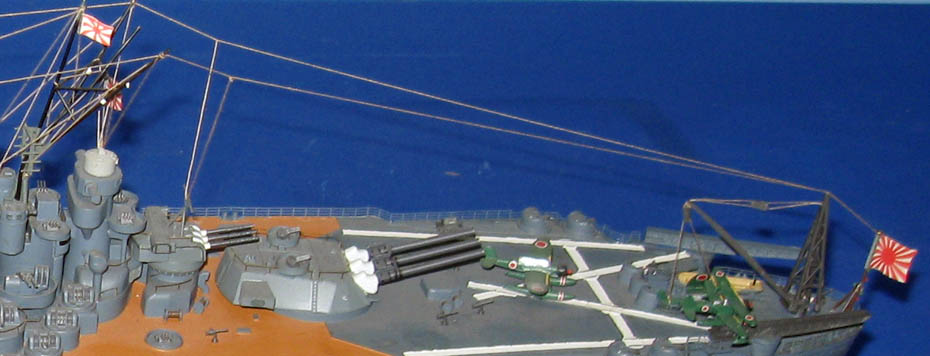

46. Die Führung der Takelage im Heckbereich entspricht dem Original.
47. Die Signal Flaggen meiner Schlachtschiffe zeigen das Baujahr des Modells und den Erbauer.
48. Zum Lesen der angebrachten Signalflagen braucht man ein Flaggen ABC.

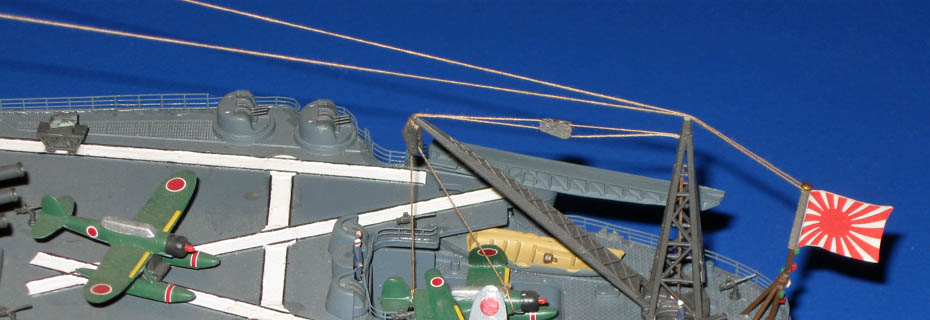

49. In die Kranspitze ist eine kleine Kerbe eingeritzt, diese spannt die Takelage im hinteren Bereich.

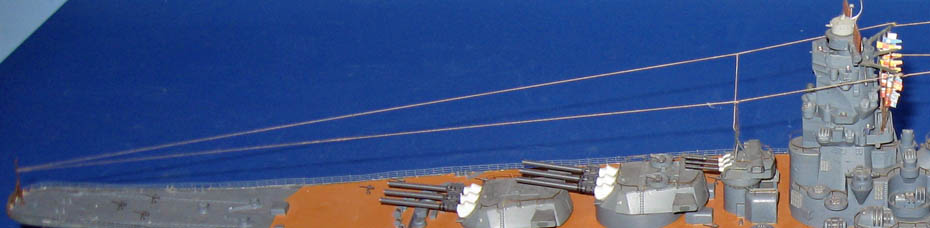

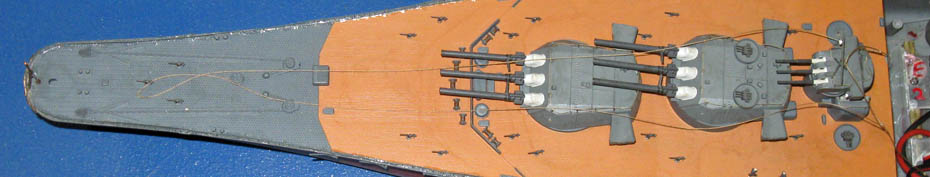

50. Der Fahnenmast am Bug ist eine Stecknadel um die nötige Spannung der Takelage zu gewährleisten.

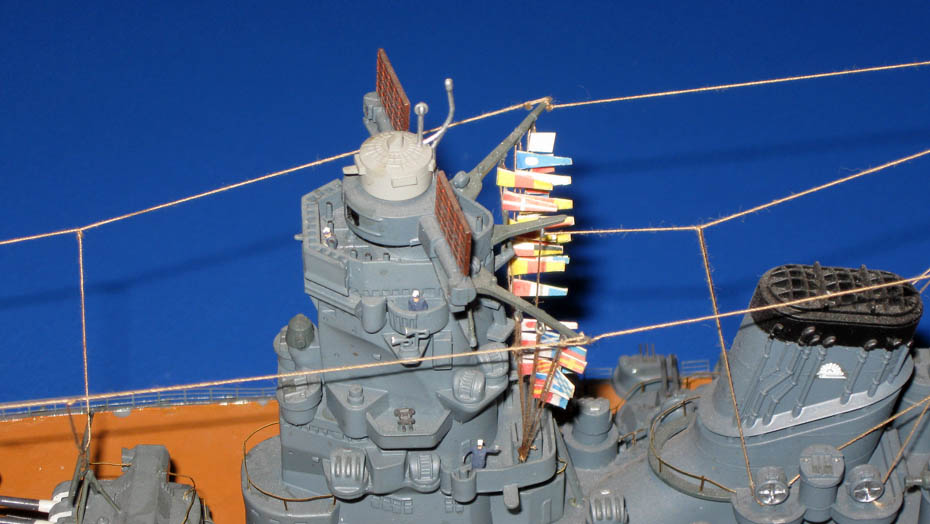

51. Die Trennung der Takelage erfolgt an den Auslegeren des Komandoturmes.

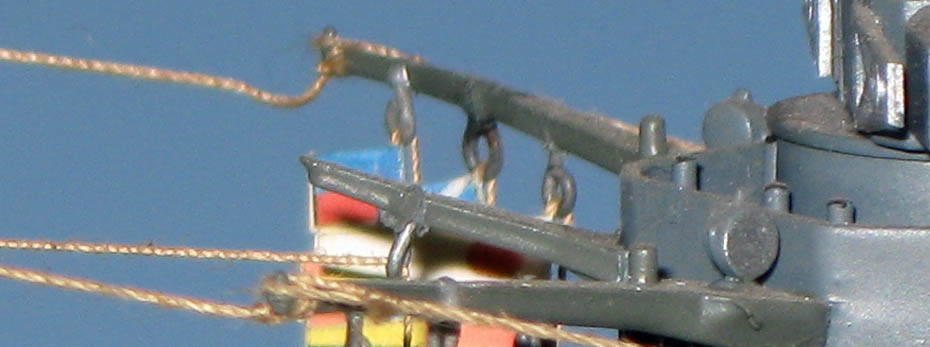

52. Der vordere teil der Takelage ist an den Auslegern mit einer Schlaufe eingehängt.

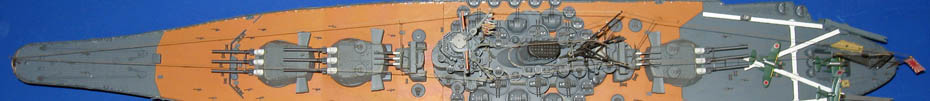

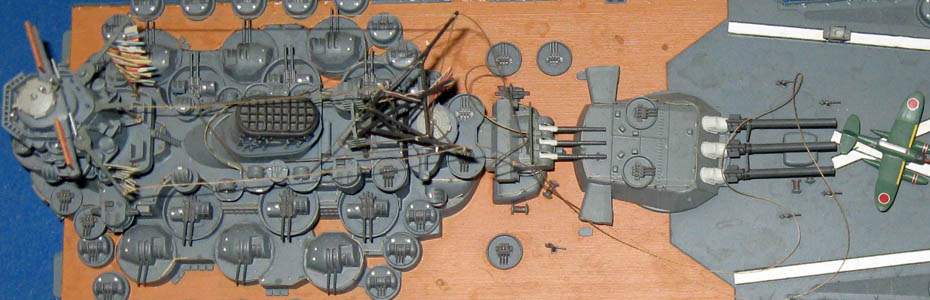

53. Blick von oben auf den Zentralbereich, deutlich zu erkennen die ausgehängte Takelage liegt auf dem Deck.

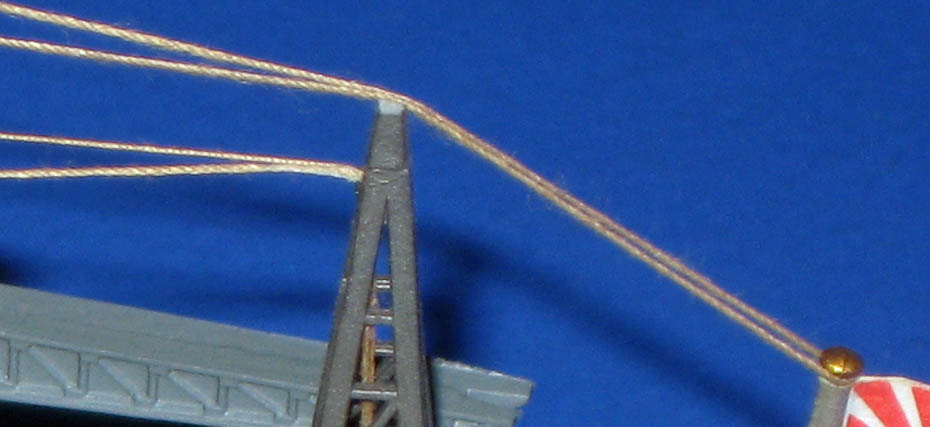

54. Gut zu sehen die Kerbe im Kran, die für die nötige Spannung der Takelage sorgt.
