| Waffen | ||||||||||||||||||||||
| Haupt-Artellerie 46cm | ||||||||||||||||||||||
 |
||||||||||||||||||||||
|

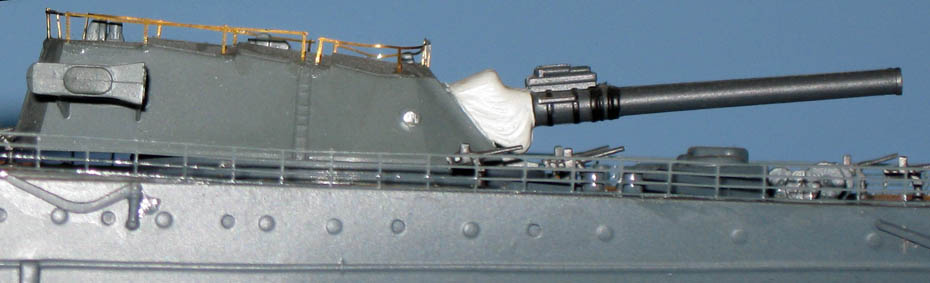

1. Haupt-Artellerie 46cm maximale Erhöhung 45° Schußweite 42 Km. |
||||||||||||||||||||||
 |
 |
|||||||||||||||||||||

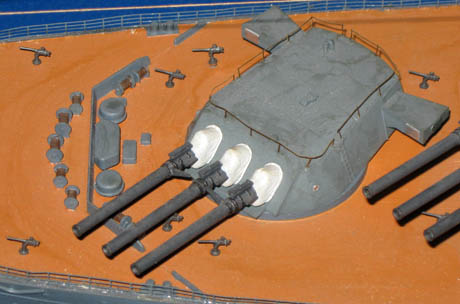

| 2. Vordeck, Turm "A" 46cm, Turmgewicht 2510 to. |

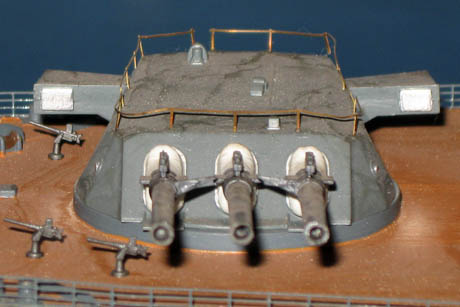

3. Turm "A" 46cm Turmgewicht mit Munition 2774 to. |
|||||||||||||||||||||
 |
||||||||||||||||||||||

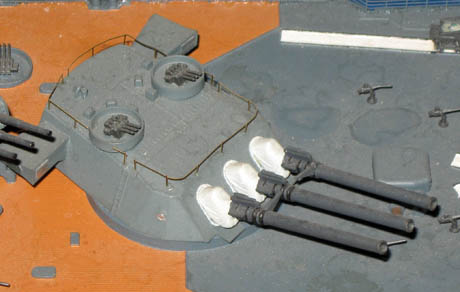

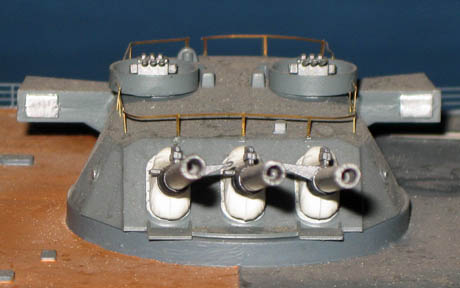

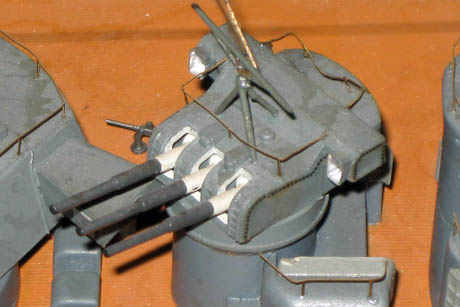

| 4. Turm "B" 46cm Ausführung von 1945 mit je zwei 2,5cm Drillings Flakgeschützen in offener Bauweise. |
||||||||||||||||||||||
 |
 |
|||||||||||||||||||||

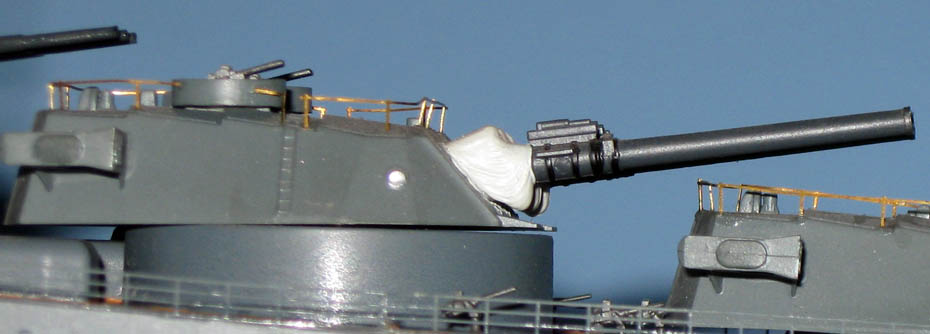

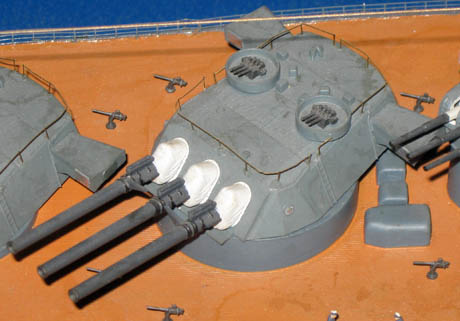

| 5. Vordeck, Turm "B" 46cm. |

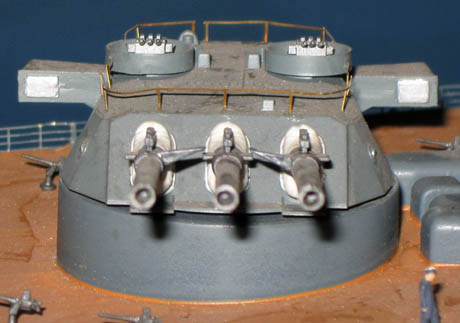

6. Vordeck, Turm "B" 46cm. |
|||||||||||||||||||||
 |
||||||||||||||||||||||
|

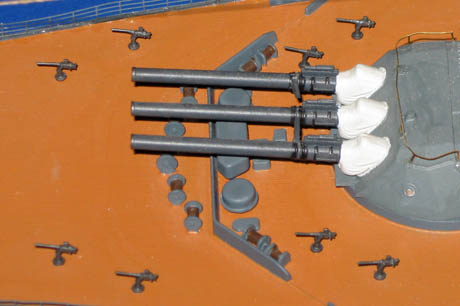

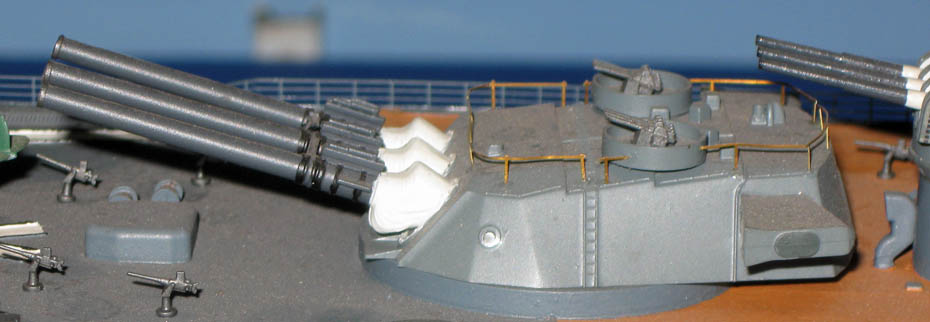

7. Heckdeck, Turm "C" 46cm in maximaler Erhöhung wegen der Flugzeuge. |
||||||||||||||||||||||
 |
 |
|||||||||||||||||||||
|

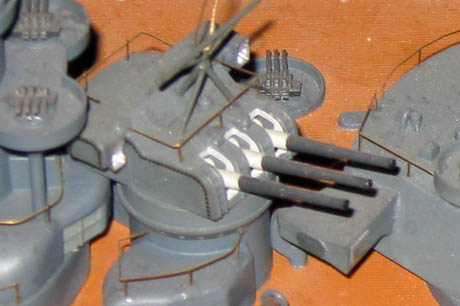

8./9. Turm "C" Ausführung von 1945 mit je zwei 2,5cm Drillings Flakgeschützen in offener Bauweise. |
||||||||||||||||||||||
| Mittlere-Artellerie 15,5cm | ||||||||||||||||||||||
 |
||||||||||||||||||||||

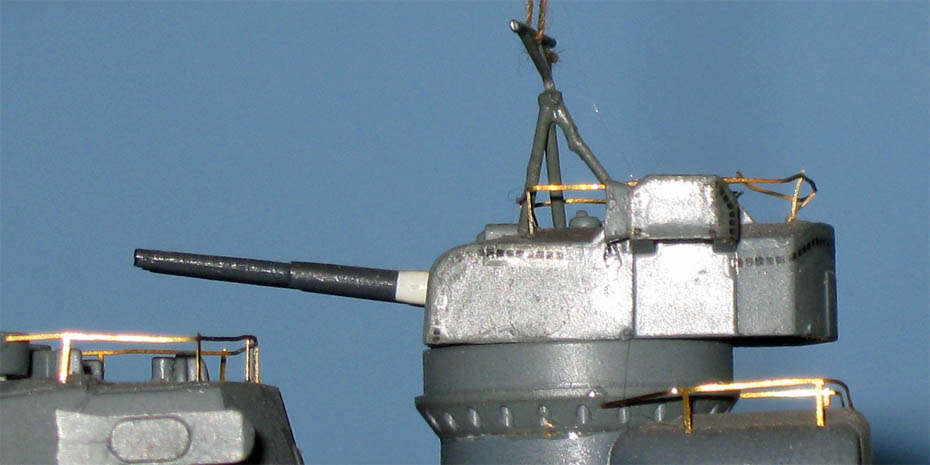

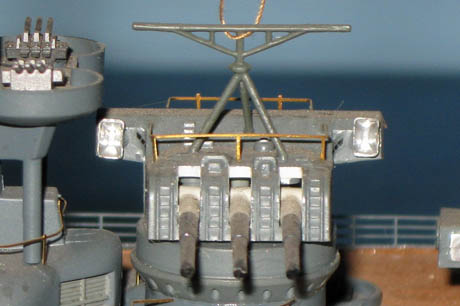

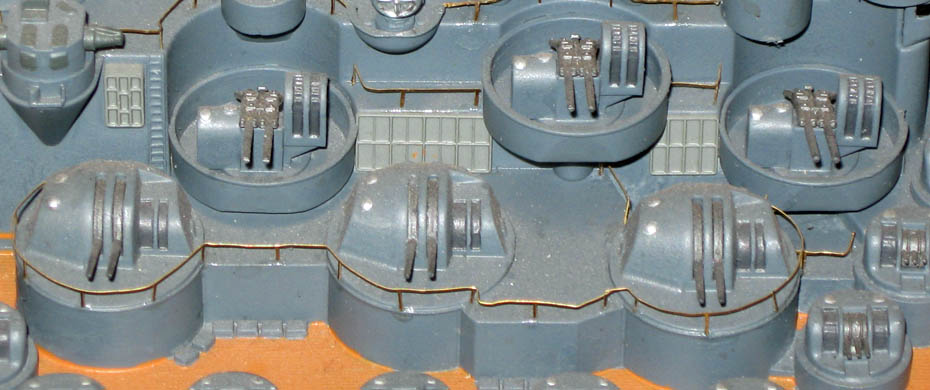

| 10. Turm "1" 15,5cm, ursprünglich waren vier dieser Türme vorhanden, die beiden rechts und links vom >> |
||||||||||||||||||||||
 |
 |
|||||||||||||||||||||
| 11./12 >> Zentralbereich mussten der stark vermehrten Flakgeschütz weichen. |
||||||||||||||||||||||
 |
||||||||||||||||||||||

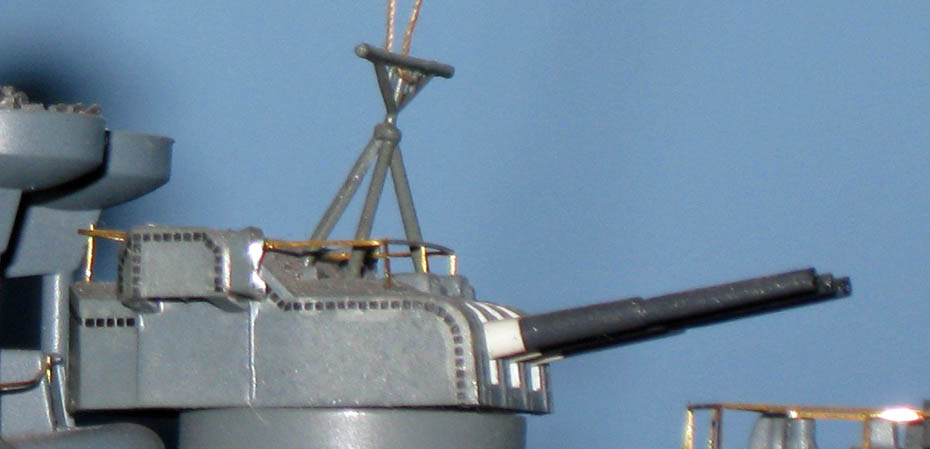

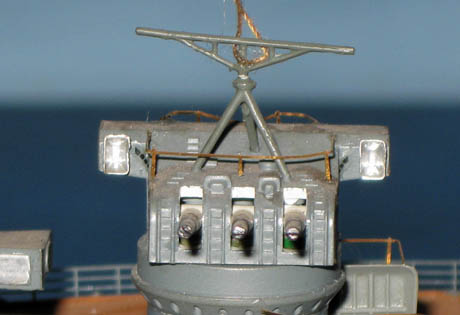

| 13. Turm "4" 15,5cm Mittelartellerie, über Turm "C" der 46cm Hauptartillerie. |
||||||||||||||||||||||
|
|
|
|||||||||||||||||||||
| 14. Heckbereich Turm "4" 15,5cm. |
15. Heckbereich Turm "4" 15,5cm. |
|||||||||||||||||||||
| Schwere Flak 12,7cm | ||||||||||||||||||||||
 |
||||||||||||||||||||||
16. Die ungeschützten 12,7cm Zwillings-Flak bekamen beim Umbau die Platz der geschützten Flak-Zwillinge. |
||||||||||||||||||||||
 |
 |
|||||||||||||||||||||

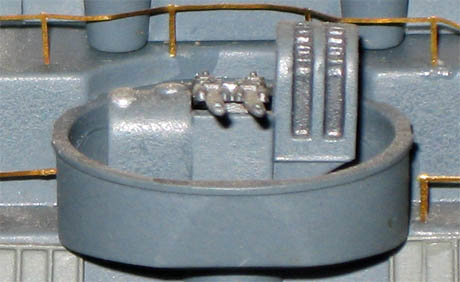

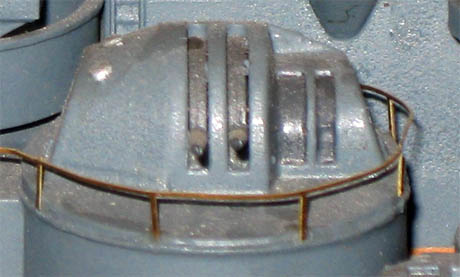

17. Einer von sechs geschützten 12,7cm Flak-Zwillingen. |
18. Einer der sechs ungeschützten 12,7cm Flak. |
|||||||||||||||||||||
| Leichte Flak 2,5cm dreier | ||||||||||||||||||||||
 |
||||||||||||||||||||||
19. Turm "B" mit den 1945 nachgerüsteten ungeschützten 2,5cm Flak-Drillingen. |
||||||||||||||||||||||
 |
 |
|||||||||||||||||||||

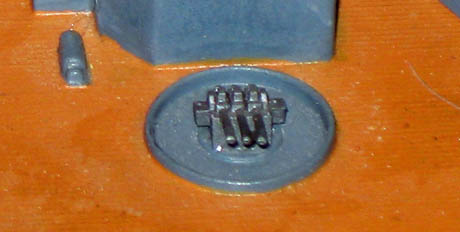

20. Rechts und links vom Turm "1" 15,5cm je eine 3er. |

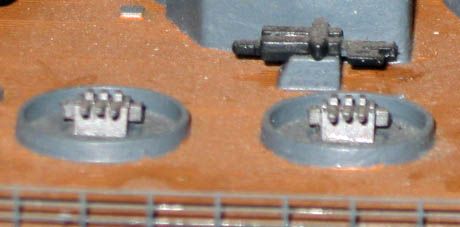

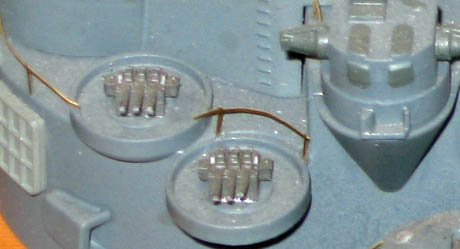

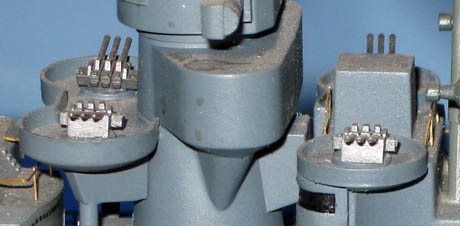

21. Rechts und links vom Komandoturm je zwei 3er. |
|||||||||||||||||||||
 |
 |
|||||||||||||||||||||
|

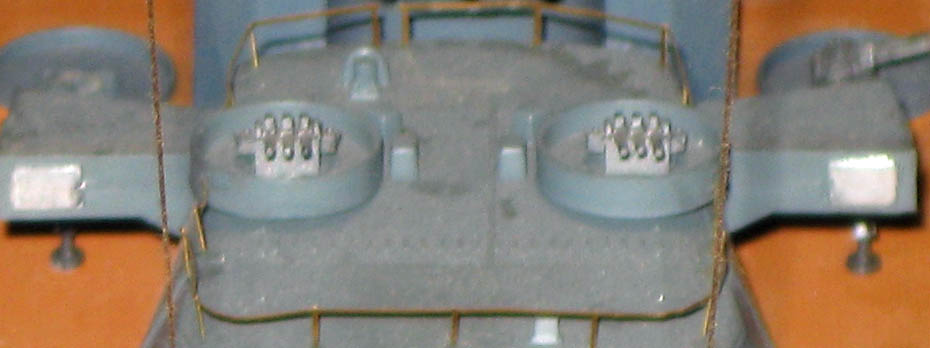

22. Rechts und links beim Heckleitstand je zwei 3er. |
23. Rechts und links vom Turm "4" 15,5cm je zwei 3er. |
|||||||||||||||||||||
 |
||||||||||||||||||||||
|
24. Turm "C" mit den 1945 nachgerüsteten ungeschützten 2,5cm Flak-Drillingen. |
||||||||||||||||||||||
 |
||||||||||||||||||||||

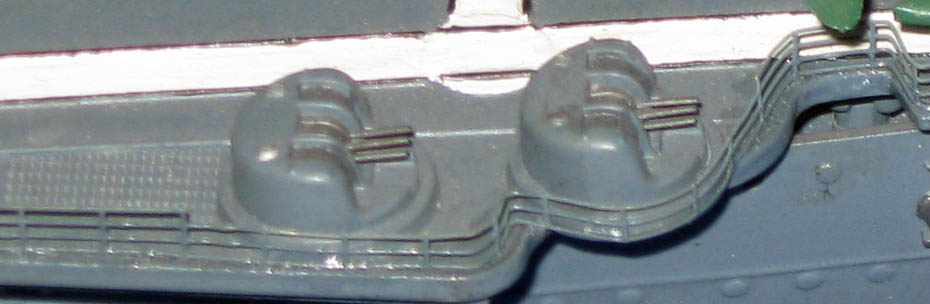

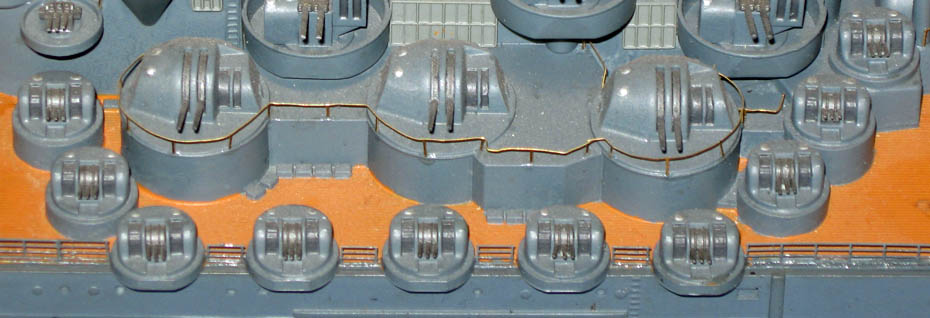

25. Zentralbereich auf Decksebene die umgesetzten 2,5cm 3er Flak in geschützter Ausführung. |
||||||||||||||||||||||
 |
||||||||||||||||||||||
|

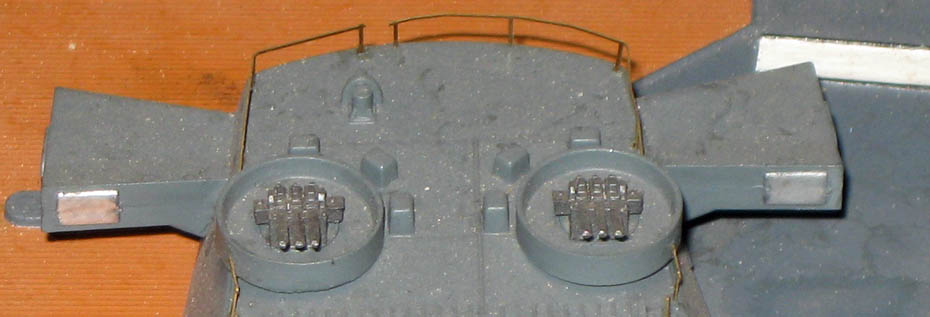

26. Heckbereich auf Decksebene die zusätzlichen 2,5cm 3er Flak in geschützter Ausführung. |
||||||||||||||||||||||
| Leichte Flak 2,5cm einer | ||||||||||||||||||||||
 |
||||||||||||||||||||||
|

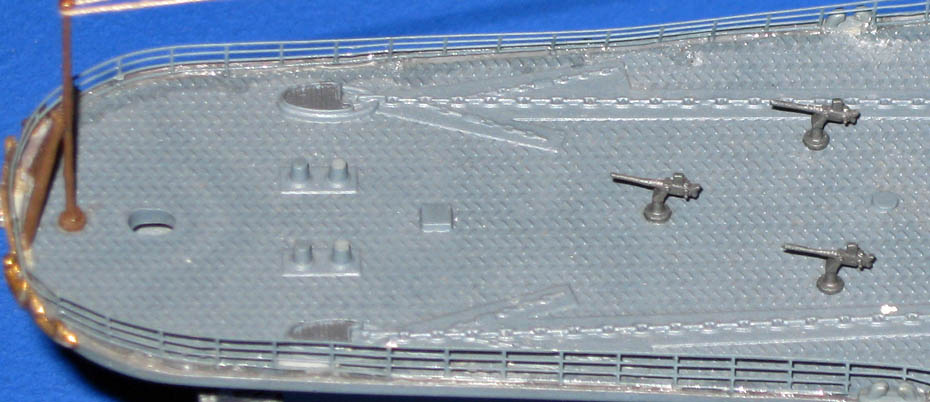

27. Bugbereich auf Decksebene, Anordung der Umrüstung von 1944, 2,5cm 1er Flak. |
||||||||||||||||||||||
 |
 |
|||||||||||||||||||||
|

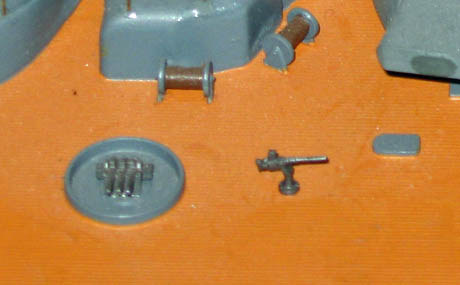

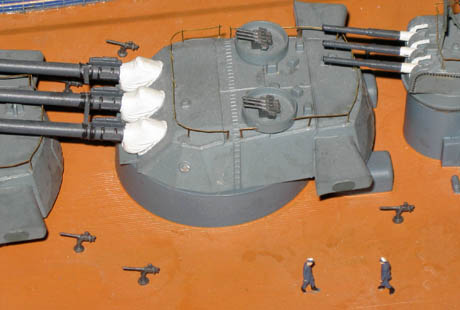

28./29. Vorschiff auf Decksebene, Anordung der Umrüstung von 1944, 2,5cm 1er Flak. (Figuren sind 1:220) |
||||||||||||||||||||||
 |
 |
|||||||||||||||||||||
|

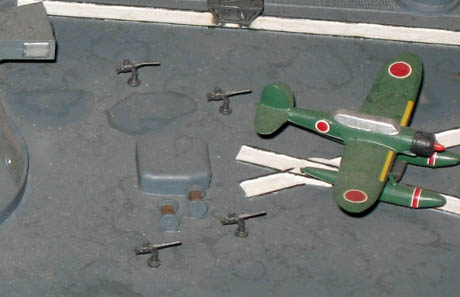

30./31. Heckbereich auf Decksebene, Anordung der Umrüstung von 1944, 2,5cm 1er Flak. |
||||||||||||||||||||||
 |
||||||||||||||||||||||
|

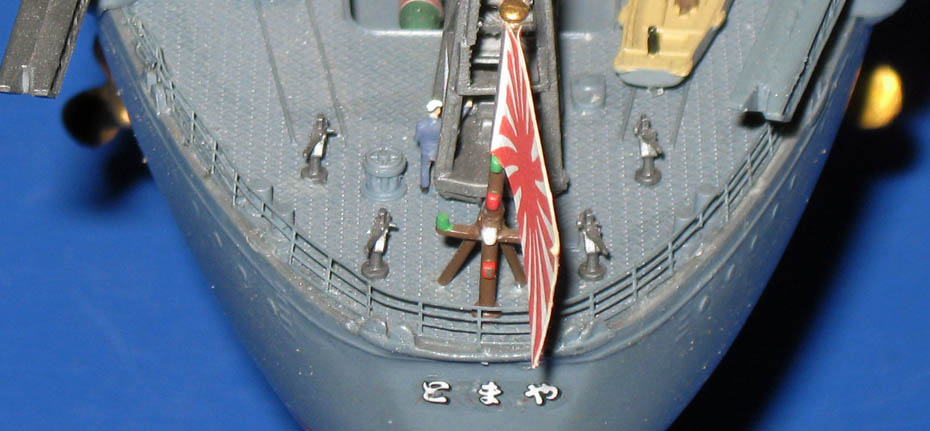

32. Heck auf Decksebene, Anordung der Umrüstung von 1944, 2,5cm 1er Flak. |
||||||||||||||||||||||
