" Enterprise "

Steuerplatinen Beier SFR-1 & USM-RC-3

RC-Modell 1:350  Modell-1  "Enterprise" (CVAN-65)

Mit 32 Kanal Pultsender

Erläuterung

Frsky X9E:  Mode 3  Empfänger Kanäle 32 (Digital).  Fertige Einstellung die verschiedenen Geräusche sind optimiert.

Einstellungen SFR-1  >> hier <<

Bereiche (Reiter/Taps) von SFR-1 die nicht

abgebildet sind entsprechen dem Lieferzustand.

Einstellungen USM-RC-3

Bereiche (Reiter/Taps) von USM-RC-3 die nicht

abgebildet sind entsprechen dem Lieferzustand.

Ausgangs-Belegung

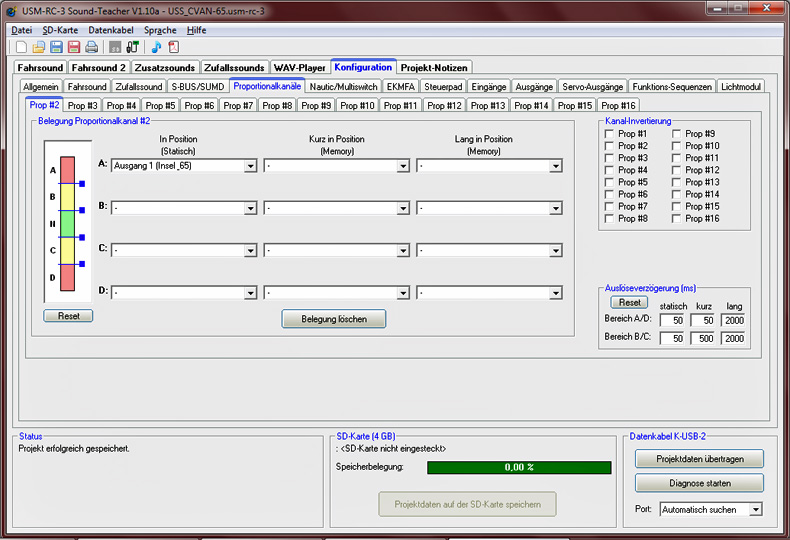

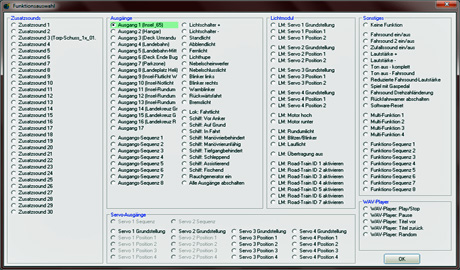

Kanal 2

Kanal 2 oben Bereich A Position.

Insel - 65  = Beleuchtung der Insel im Inneren und der Zahl 65 an der Insel.

Kanal 3

Kanal 3 oben Bereich A Position.

Hangar = Beleuchtung des gesamten Hangardecks im Inneren.

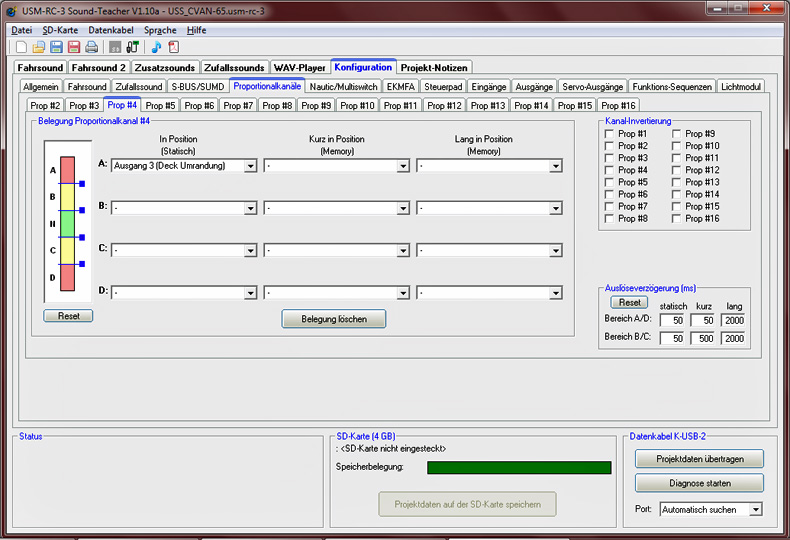

Kanal 4

Kanal 4 oben Bereich A Position.

Deck Umrandung = Beleuchtung des Flugdeckumrisses.

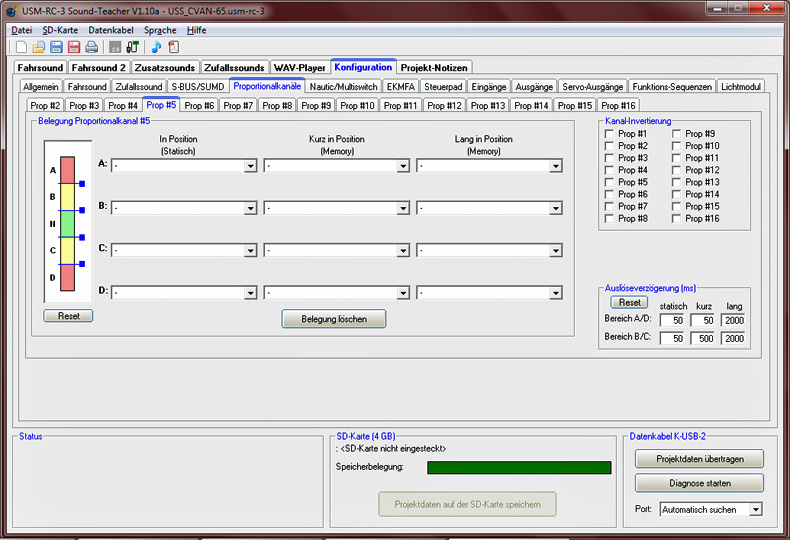

Kanal 5

Kanal 5

Platzhalter bei den Schaltern = Für Landbahnlauflicht von SFR-1.

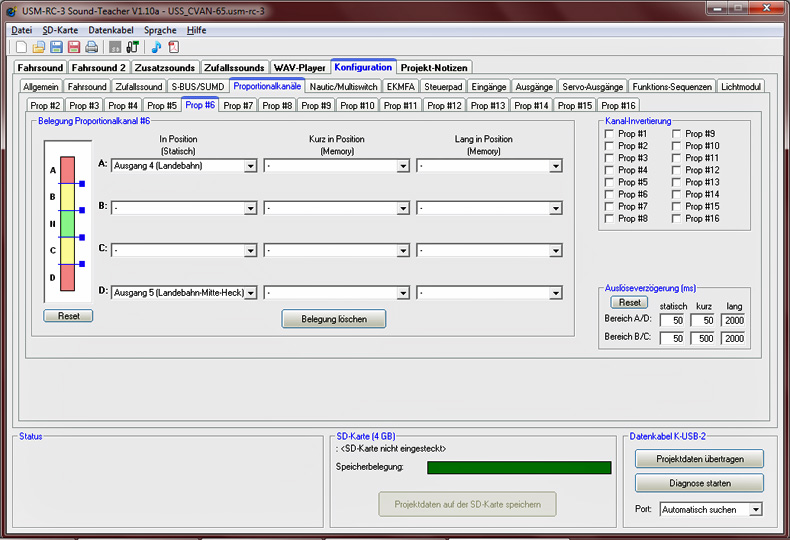

Kanal 6

Kanal 6 oben Bereich A Position.

Landebahn = Beleuchtung aller vier Seiten der Landebahn.

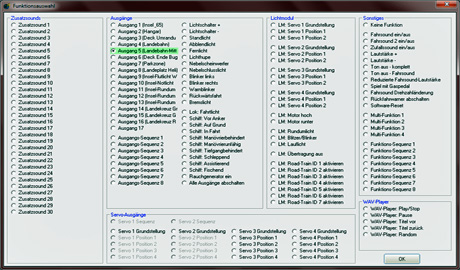

Kanal 6 unten Bereich D Position. Landebahn-Mitte-Heck =

Gelbe senkrechte Markierung der Landebahnmitte am Heck.

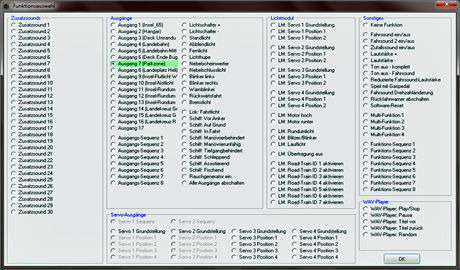

Kanal 7

Kanal 7 oben Bereich A Position.

Deck-Ende-Bug = Ende des Landedecks am Bug.

Kanal 8

Kanal 8 unten Bereich D Position.

Parkzone =  Sichere Parkzone, ca. 50% vom Flugdeck, der komplette Bereich rechts von der Landebahn mit der Insel nach vorne.

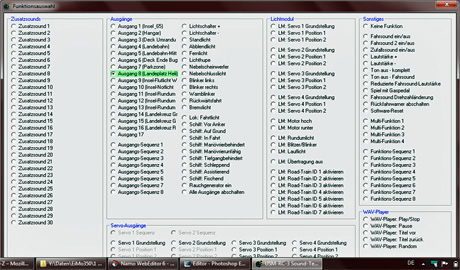

Kanal 9

Kanal 9 oben Bereich A Position.

Landeplatz Heli = Bereiche des Flugdecks an dem Hubschrauber landen.

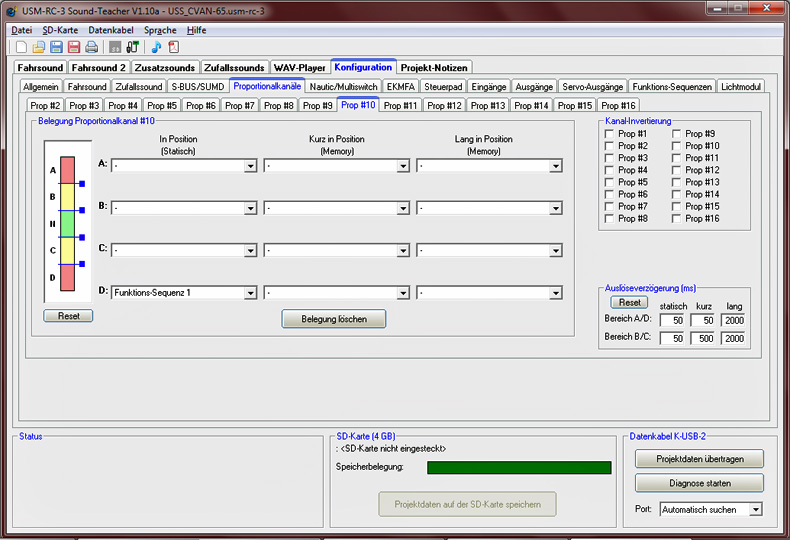

Kanal 10

Kanal 10 unten Bereich D Position.

Funktions-Sequenz 1 = Landkreuz Signalanzeige.

Einstellung der Funktions-Sequenz 1

Die detaillierte Einstellung befindet sich in der Ausgangsbelegung.

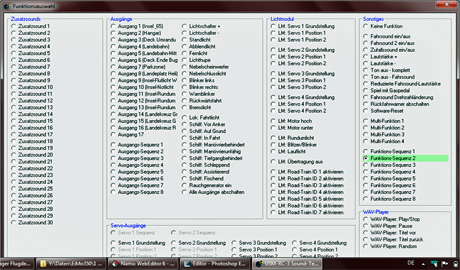

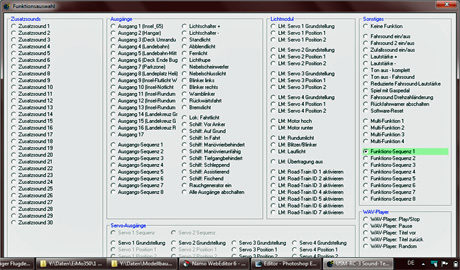

Kanal 11

Kanal 11 unten Bereich D Position.

Funktions-Sequenz 2 = Rundumleuchte Gelb aud der Insel

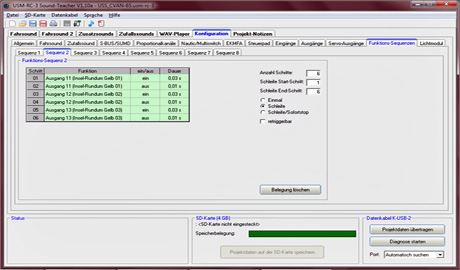

Einstellung der Funktions-Sequenz 2

Die detaillierte Einstellung befindet sich in der Ausgangsbelegung.

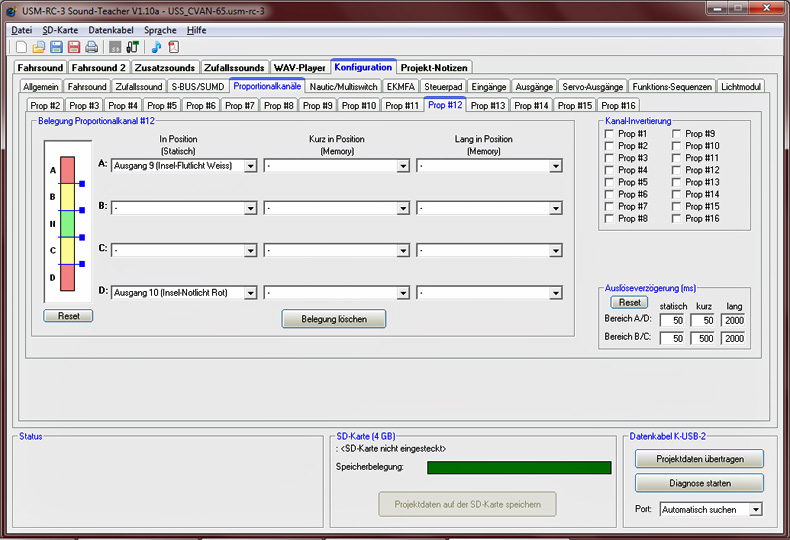

Kanal 12

Kanal 12 oben Bereich A Position.

Insel-Flutlicht Weiss = Decksflutlicht Weiss auf der Insel.

Kanal 12 unten Bereich D Position.

Insel-Notlicht Rot = Decksnotlicht Rot auf der Insel.

Die Kanäle 13, 14, 15, 16 von USM-RC-3 sind nicht belegt.
