" Enterprise "

Steuerplatinen Beier SFR-1 & USM-RC-3

RC-Modell 1:350  Modell-1  "Enterprise" (CVAN-65)

Mit 32 Kanal Pultsender

Erläuterung

Frsky X9E:  Mode 3  Empfänger Kanäle 32 (Digital).  Fertige Einstellung die verschiedenen Geräusche sind optimiert.

Einstellungen SFR-1  >> hier <<

Bereiche (Reiter/Taps) von SFR-1 die nicht

abgebildet sind entsprechen dem Lieferzustand.

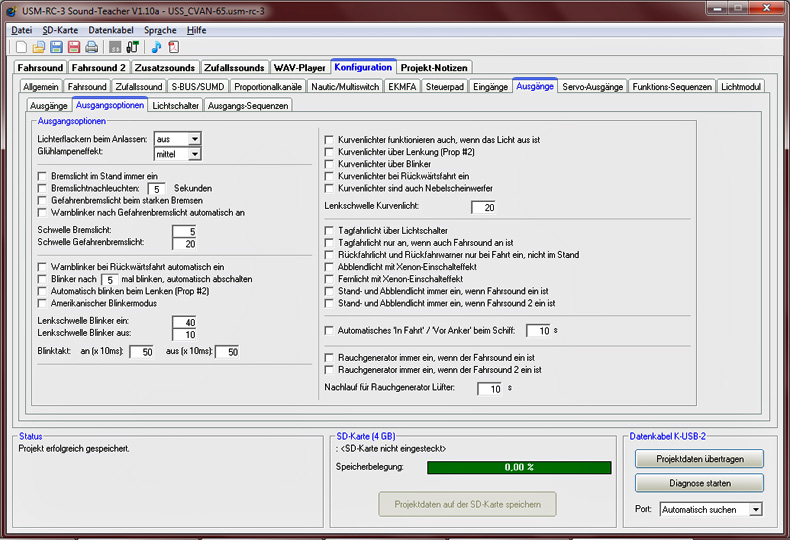

Einstellungen USM-RC-3

Bereiche (Reiter/Taps) von USM-RC-3 die nicht

abgebildet sind entsprechen dem Lieferzustand.
Fahrregler & S-Bus Sound-Belegung Ausgangs-Belegung Proportional-Kanäle

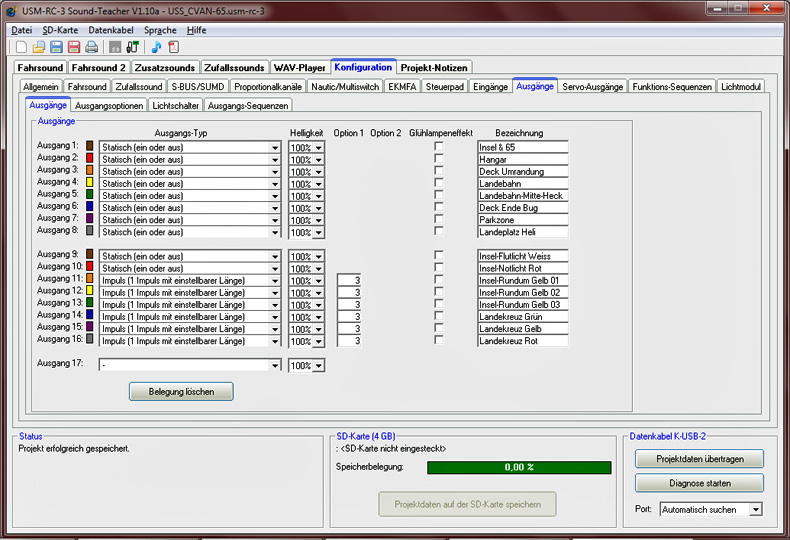

Die Ausgänge 1 bis 10 sind auf  Ein/Aus  programmiert, also ohne spezielle Abläufe.

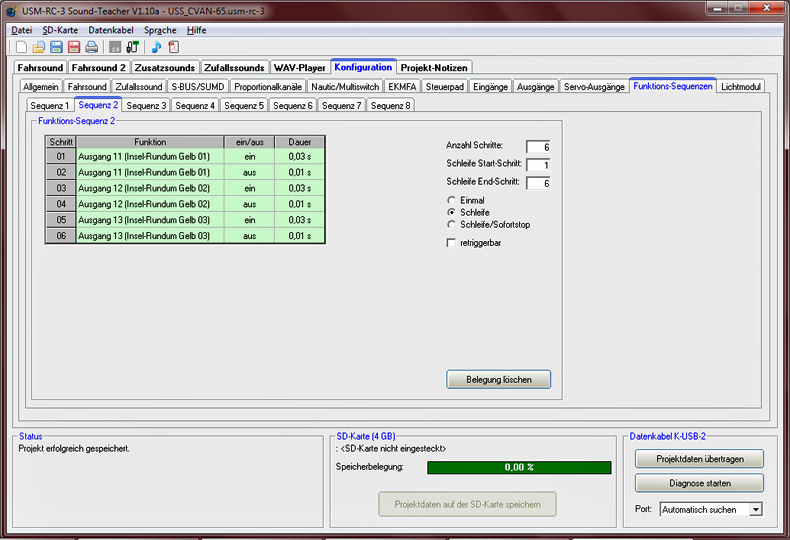

Die Ausgänge 11 bis 13 sind bei den Funktions-Sequenzen unter Sequenz-2 für das Rundumlicht "Gelb" programmiert.

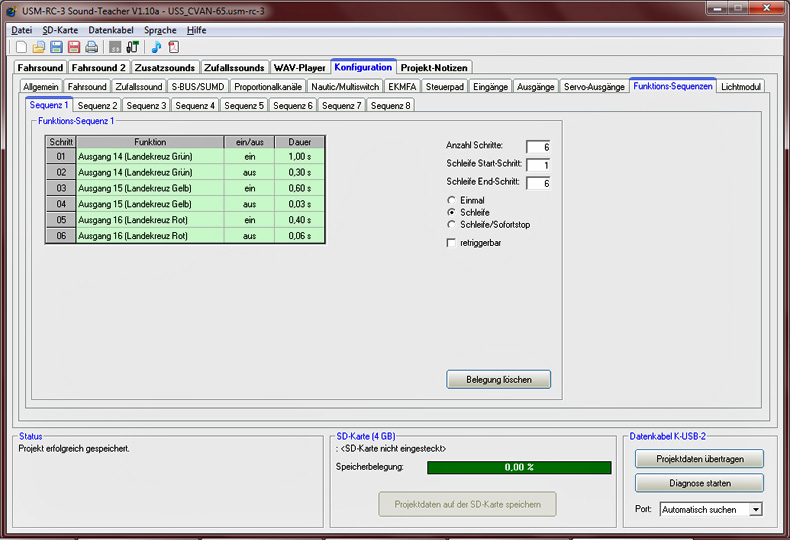

Die Ausgänge 14 bis 16 sind bei den Funktions-Sequenzen unter Sequenz-1 für das Landekreuz programmiert.
Das Landekreuz besteht aus grünen, gelben und roten LED´s diese Farben wechselns sich je nach Programmierung ab.
Das Rundumlicht "Gelb" besteht aus drei gelben LED´s diese werden im Urzeigersinn angesteuert und erzeugen dadurch ein Rundumlicht.

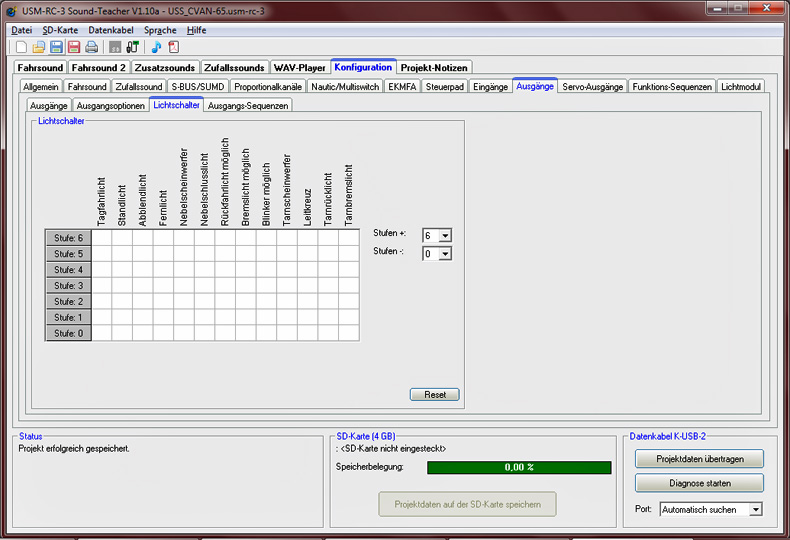

Der Lichtschalter findet nur Verwedung wenn  "Vorgefertigte" Lichteinstellungen benützt werden.

Bei der Programmierung von "individuellen" Abläufen muß die jeweilige Funktions-Sequenz bzw. Bezeichnung

bei den Kanälen hinterlegt werden (siehe Prop-Kanäle).
