" Enterprise "

Steuerplatinen Beier SFR-1 & USM-RC-3

RC-Modell 1:350  Modell-1  "Enterprise" (CVAN-65)

Mit 32 Kanal Pultsender

Erläuterung

Frsky X9E:  Mode 3  Empfänger Kanäle 32 (Digital).  Fertige Einstellung die verschiedenen Geräusche sind optimiert.

Einstellungen SFR-1

Bereiche (Reiter/Taps) von SFR-1 die nicht

abgebildet sind entsprechen dem Lieferzustand.

Einstellungen USM-RC-3   >> hier <<

Bereiche (Reiter/Taps) von USM-RC-3 die nicht

abgebildet sind entsprechen dem Lieferzustand.

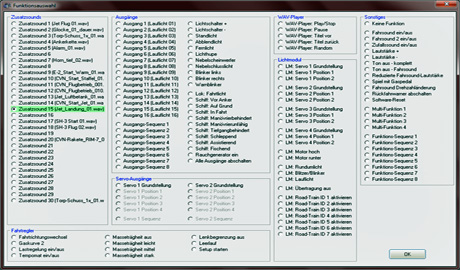

Fahrregler & S-Bus Sound-Belegung Ausgangs-Belegung Proportional-Kanäle

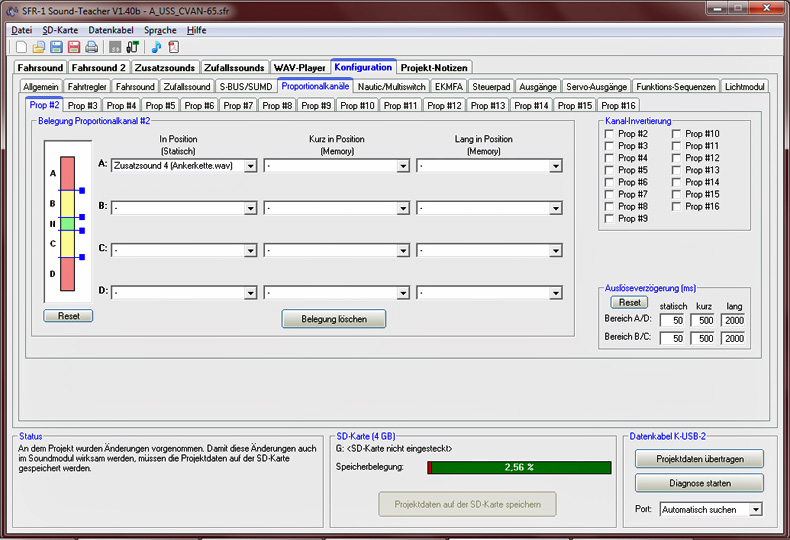

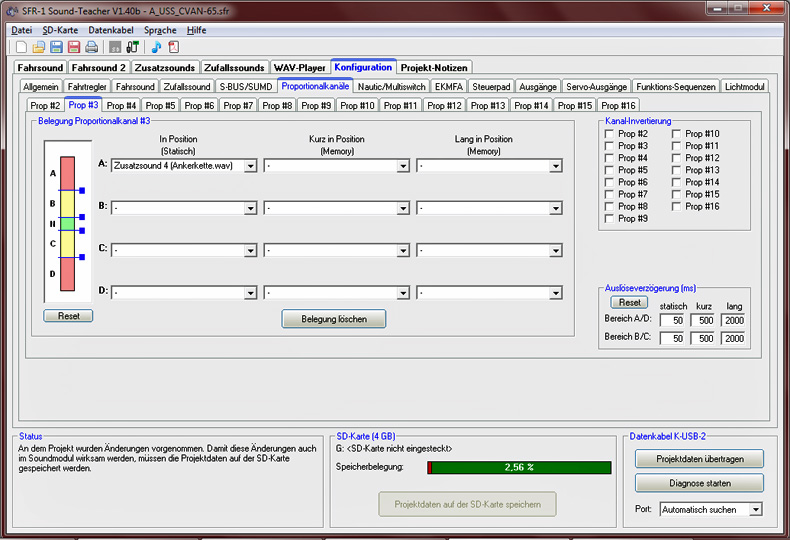

Die Kanäle 2/3 sind für die zwei Bug-Anker.

Erklärung:

Die beiden Bug-Anker haben jeweils eine Anker-Kette mit einem Meter Länge, diese wird durch jeweils einen Microgetriebemotor betrieben.

Die Ketten liegen wie beim Original in einem Kettenbunker.

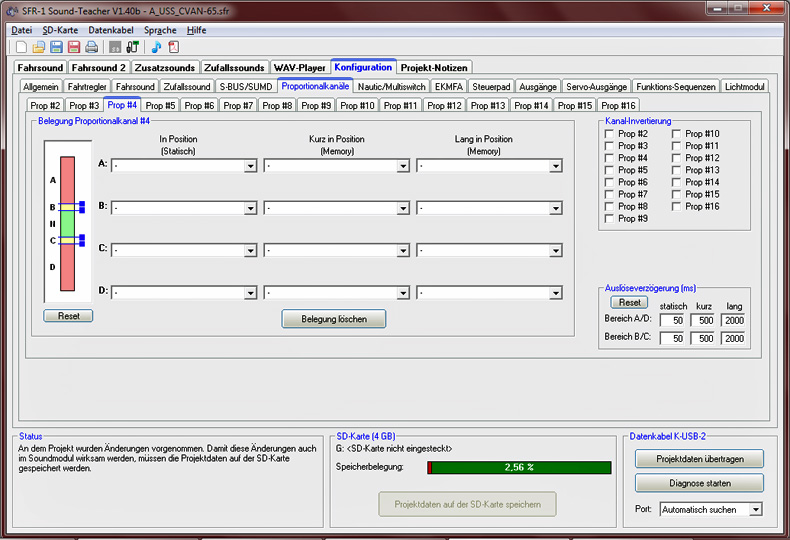

Kanal 4
  nach oben

Die Ruderanlage ist ohne Geräusch.

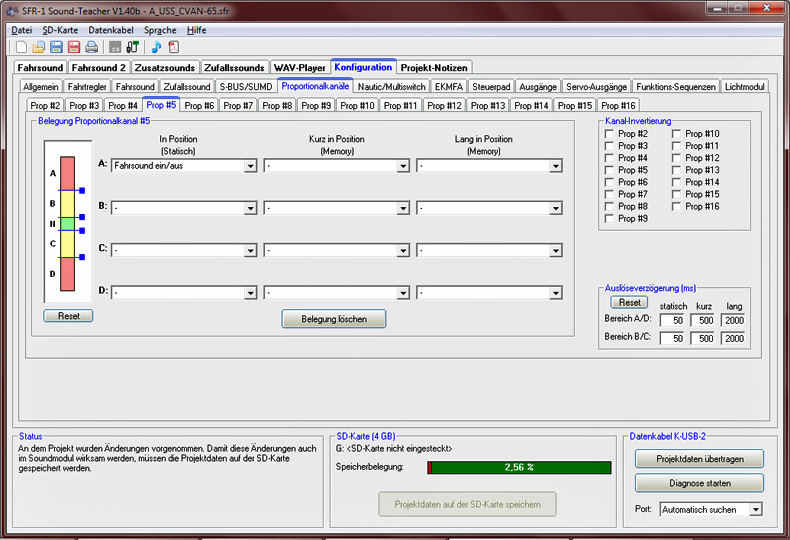

Kanal 5

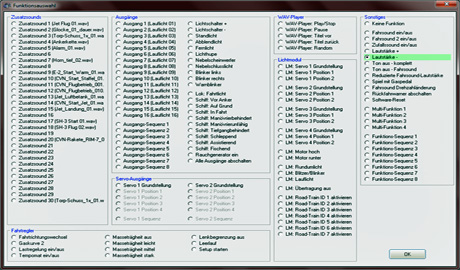

Kanal 5 oben Bereich A Position.

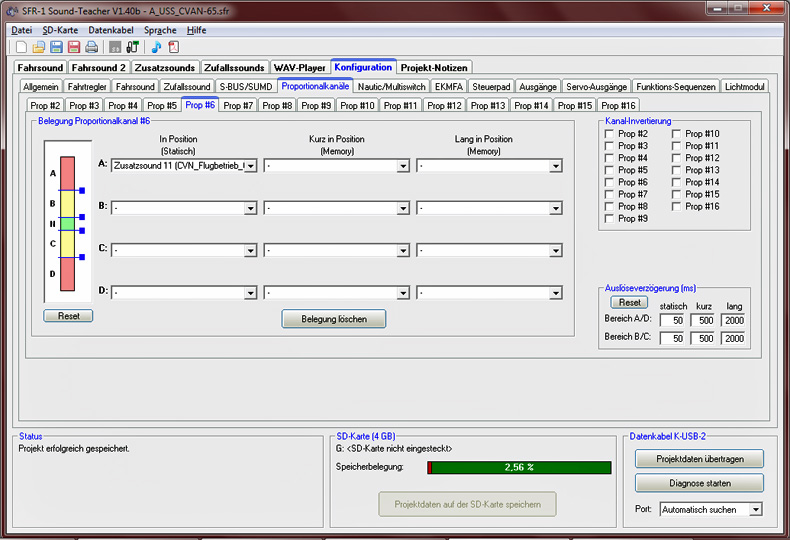

Kanal 6

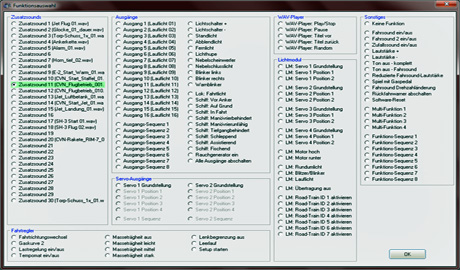

Kanal 6 oben Bereich A Position.  Flugbetrieb 001 = Flugdeckgeräusche, Start, Landungen usw. Dauer: 8 Min.

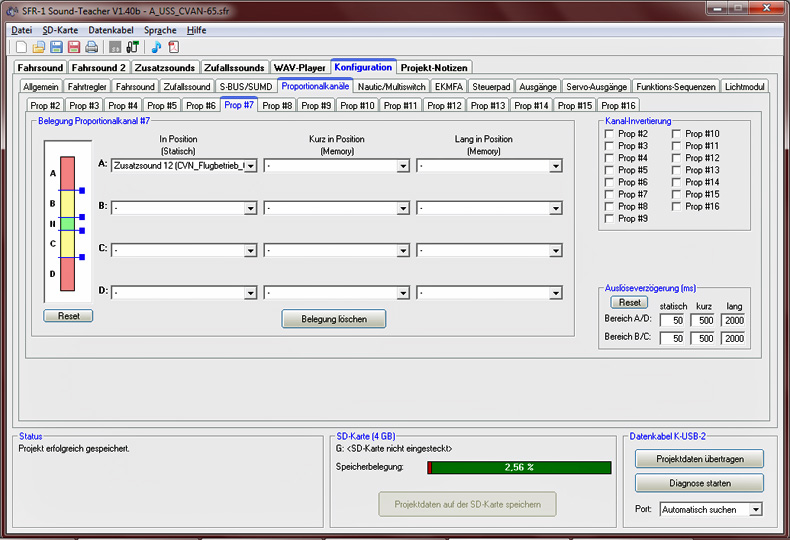

Kanal 7
  nach oben
Kanal 7 oben Bereich A Position.  Flugbetrieb 010 = Flugdeckgeräusche, Start, Landungen usw. Dauer: 3 Min.

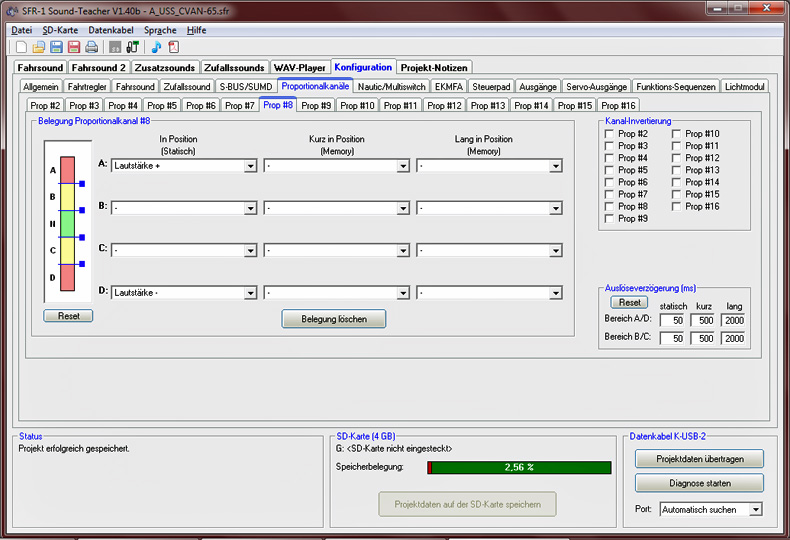

Kanal 8
Kanal 8 oben Bereich A Position.

Kanal 8 unten Bereich D Position.

Kanal 9
  nach oben

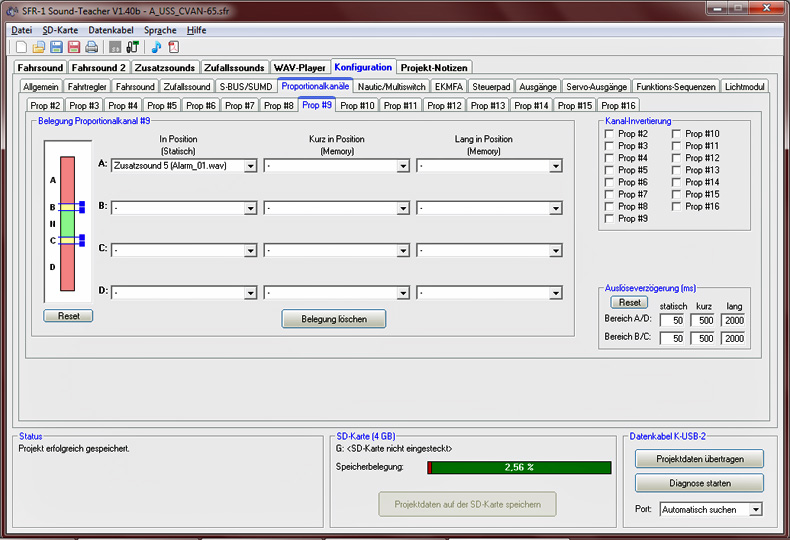

Kanal 9 oben Bereich A Position. Alarm-01 = Alarm Variante-01

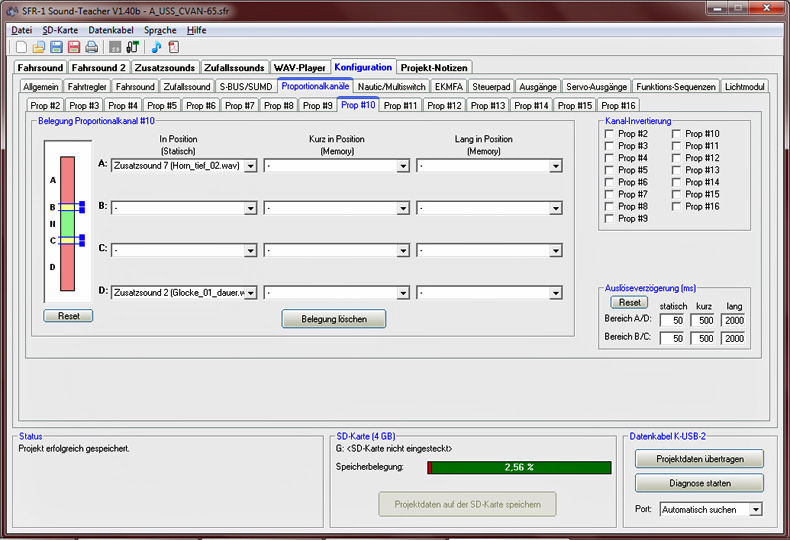

Kanal 10

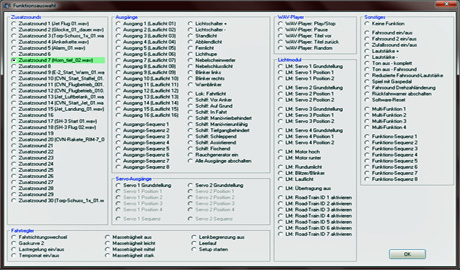

Kanal 10 oben Bereich A Position. Horn tief-02 = Nebelhorn.

Kanal 10 unten Bereich D Position. Glocke-01 = Variante-1.

Kanal 11

Kanal 11 oben Bereich A Position. Start Jet = Katapultstart Jäger.

Kanal 11 unten Bereich D Position. Start Staffel = Jägerstaffel.
  nach oben

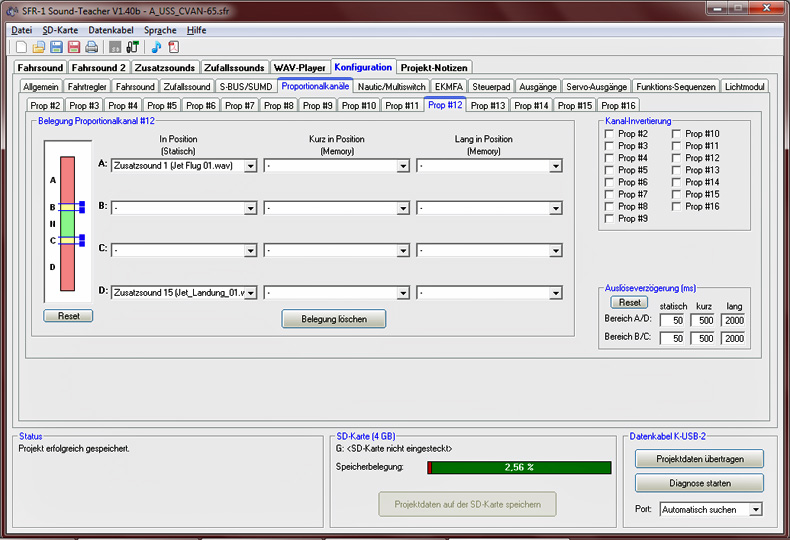

Kanal 12

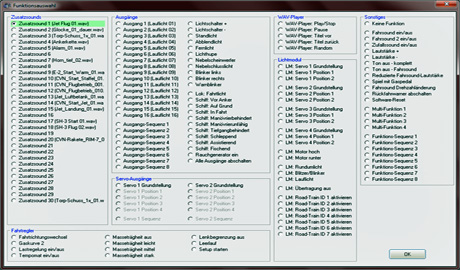

Kanal 12 oben Bereich A Position.

Jet Flug  = Fluggeräusche eines Düsenjägers.

Kanal 12 unten Bereich D Position.

Jet Landung  = Landungsgeräusche eines Düsenjägers.

Kanal 13

Kanal 13 oben Bereich A Position.

Jet Luftbetank-01 = Luftbetankung eines Düsenjägers Variante-01

Kanal 13 unten Bereich D Position.

E-2 Start warm-01 = Start einer Propellermaschine ohne warmlaufen.
  nach oben

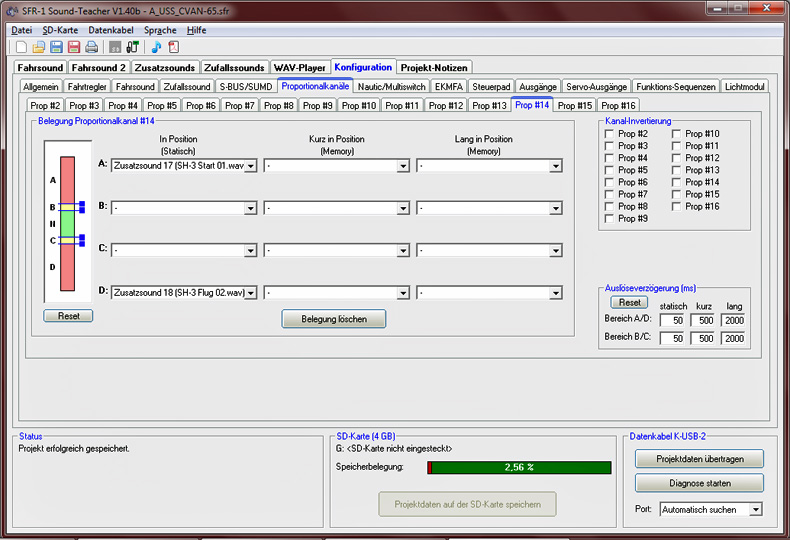

Kanal 14

Kanal 14 oben Bereich A Position.

SH-3 Start-01 = Hubschrauber-Start Variante-01

Kanal 14 unten Bereich D Position.

SH-3 Flug-02 = Hubschrauber-Flug Variante-02

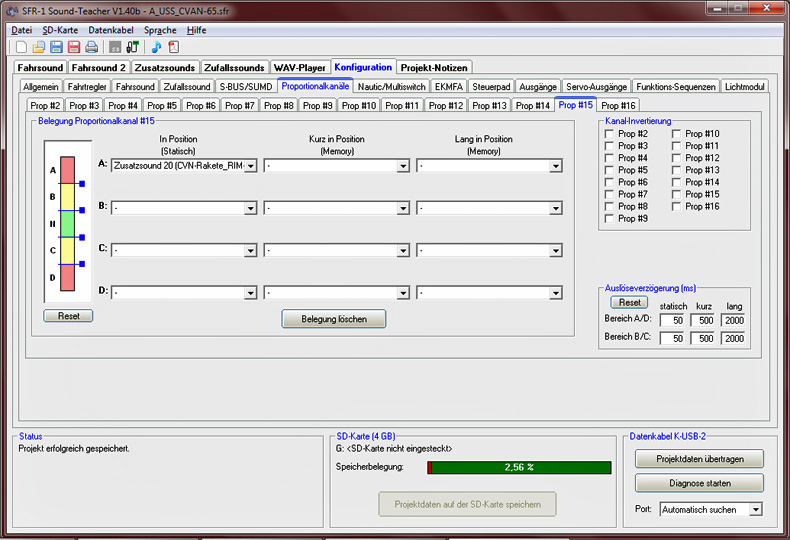

Kanal 15

Kanal 15 oben Bereich A Position.  CVN-Rakete Rim-7 = Start einer Rim-7 Rakete.

Kanal 16

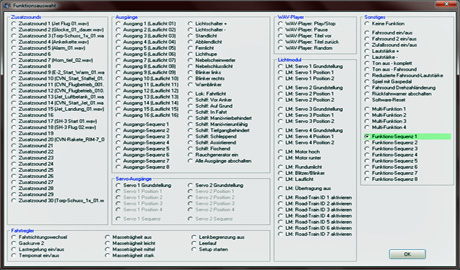

Kanal 16 oben Bereich A Position. Landebahn-Lauflicht = Lauflicht in der Mitte der Landebahn. Einstellung siehe "Ausgangsbelegung".
