" Enterprise "

Steuerplatinen Beier SFR-1 & USM-RC-3

RC-Modell 1:350  Modell-1  "Enterprise" (CVAN-65)

Mit 32 Kanal Pultsender

Erläuterung

Frsky X9E:  Mode 3  Empfänger Kanäle 32 (Digital).  Fertige Einstellung die verschiedenen Geräusche sind optimiert.

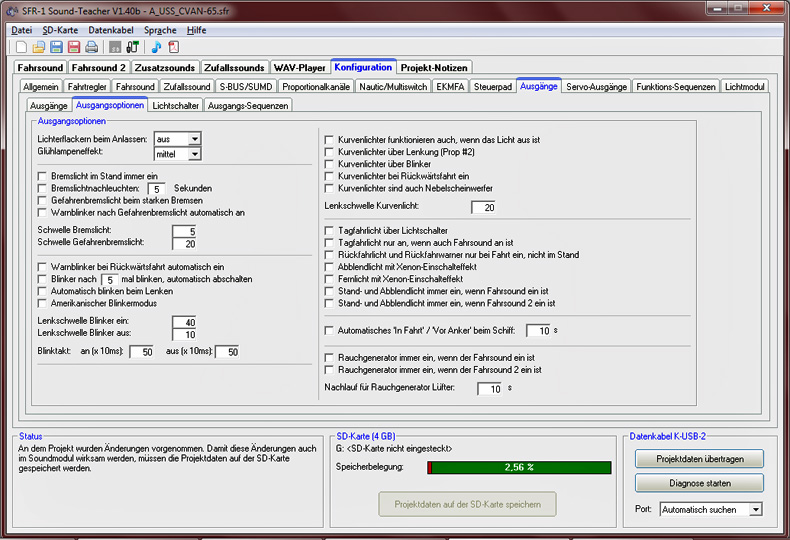

Einstellungen SFR-1

Bereiche (Reiter/Taps) von SFR-1 die nicht

abgebildet sind entsprechen dem Lieferzustand.

Einstellungen USM-RC-3   >> hier <<

Bereiche (Reiter/Taps) von USM-RC-3 die nicht

abgebildet sind entsprechen dem Lieferzustand.

Erkärung:

Beim Original besteht das Lauflicht in der Mitte der Landebahn aus 17 Weissen Leuchtkörpern und die am Heck befindliche senkrechte Anzeige der Landebahnmitte aus 8 Gelben Leuchtkörpern (Lampen/LED ?).

Egal ob SFR-1D, SFR-1 oder USM-RC-3 alle haben 16 Schaltausgänge dadurch bräuchte ich wegen einer Anzeige für das Landebahnmitte-Lauflicht ein zusätzliches Bauteil zur Programmierung.

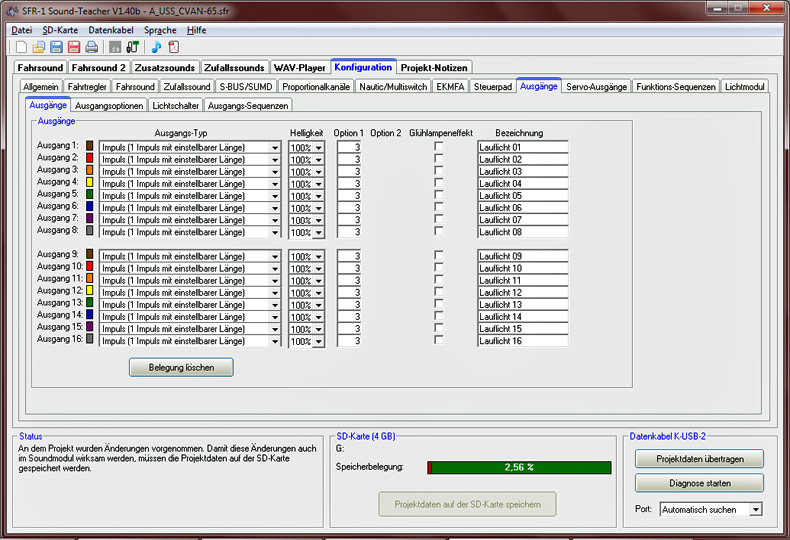

Das Landebahnmitte-Lauflicht ist mit nur 16 Ausgängen SFR-1 zugeordnet (siehe Bild oben), alle anderen Lichteffekte oder Lichter werden über USM-RC-3 gesteuert bzw. programmiert.

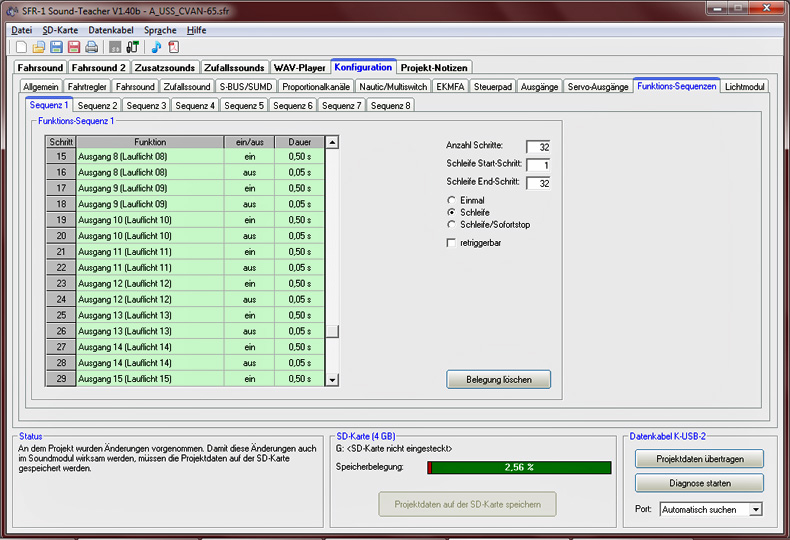

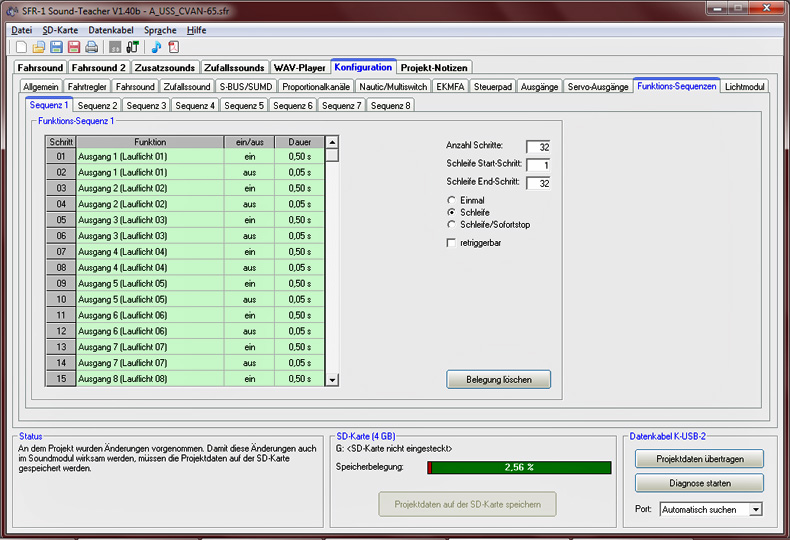

Die folgenden drei Bilder zeigen die Programmiereinstellung des Landebahnmitte-Lauflichts im Bereich Funktions-Sequenzen unter Sequenz-1.

In den  folgenden Sequenzen 2 bis 8 könnte man mit den 16 Ausgängen andere Lichtdarstellungen bzw. Abläufe programmieren.

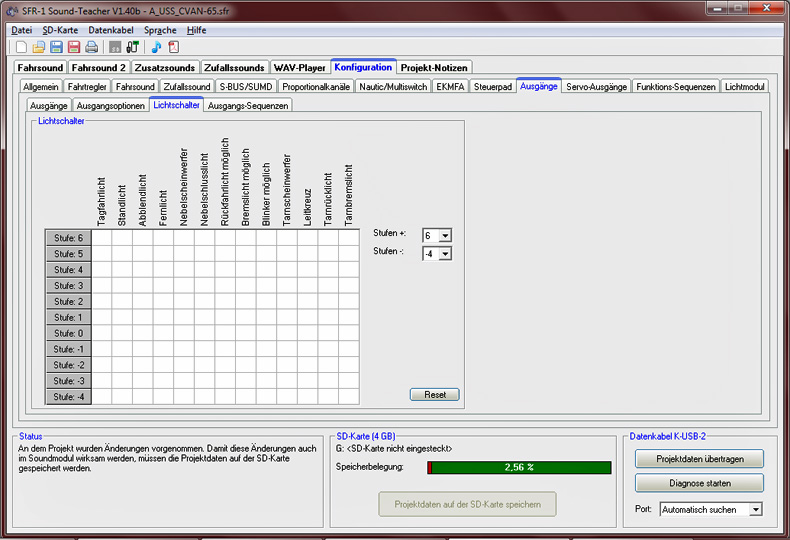

Der Lichtschalter findet nur Verwedung wenn  "Vorgefertigte" Lichteinstellungen benützt werden.

Bei der Programmierung von "individuellen" Abläufen muß die jeweilige Funktions-Sequenz bzw. Bezeichnung

bei den Kanälen hinterlegt werden (siehe Prop-Kanäle).
