" Leopard 2-A6 "

(mit Waffenstabilisierung)

Steuerplatine Beier SFR-1D Einstellungen

RC-Modell 1:16  Modell-1  "Helmut"

Mit 22 Kanal (S-Bus) Pultsender Taranis X9E

Erläuterung

Taranis X9E (zwei Empfängermodule): Mode 3 G-S-H-Q / zwei Empfänger, E-1 Kanäle 1-16 (S-Bus), E-30 Kanäle 6 (Analog)17-22.

----------------------------------------------------------------------------------------------------------------------------

Einstellungen SFR-1D in der Wanne: E-1 16 Kanal (S-Bus). Kanäle 1 zu 1,

Bereiche (Reiter/Taps) von SFR-1D die nicht abgebildet sind entsprechen dem Lieferzustand.

Reine Funktionseinstellung die verschiedenen Geräusche sind noch nicht optimiert.

-----------------------------------------------------------------------------------------------------------------------------

Das Waffenstabilisierungs-Modul TVC-GSU-12 (WS) im Turm  hat keine PC-Fähig Software, E-30 6 Kanal (Analog),

dies betrifft folgende Funktionen: Heben/senken, Turm drehen, Rohrrückzug und Kanonenschuss-Blitz.
Fahrregler & S-Bus Sound-Belegung Ausgangs-Belegung Proportional-Kanäle

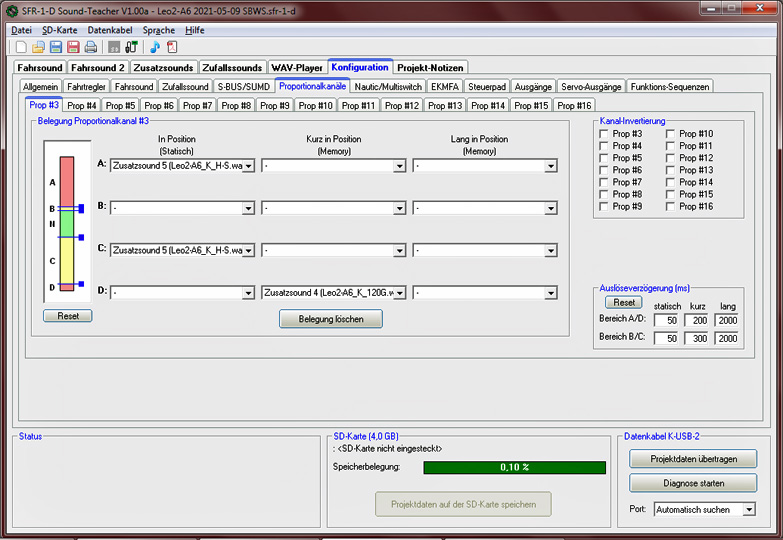

Kanal 3 oben Bereich A Position.

Kanal 3 unten Bereich C Position.
  nach oben

Kanal 3 unten Bereich D Position kurz (300 ms).

Die Ursache für diese etwas seltsame Einstellung ist die nicht änderbare Programmierung der Waffenstabilisierung (TVC-GSU-12).

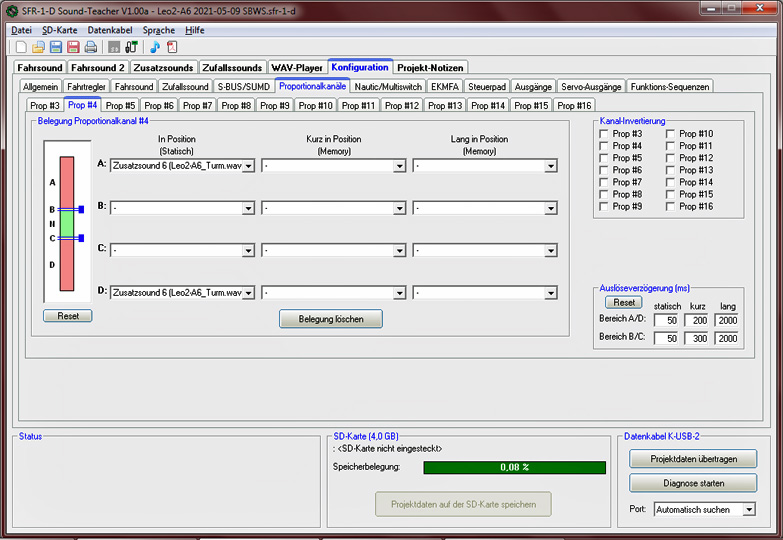

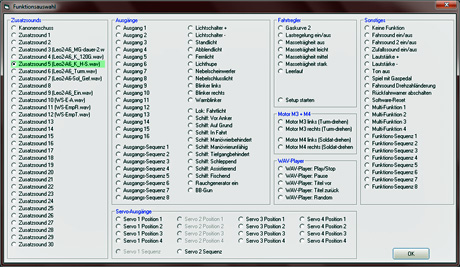

Kanal 4 oben Bereich A Position. Kanal 4 unten Bereich D Position.

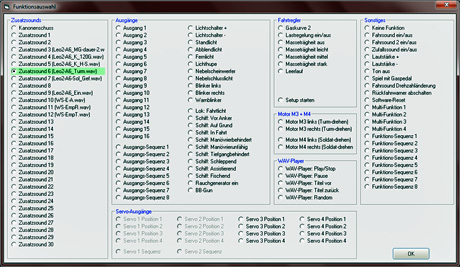

Kanal 5 oben Bereich A Position. Kanal 5 unten Bereich D Position.

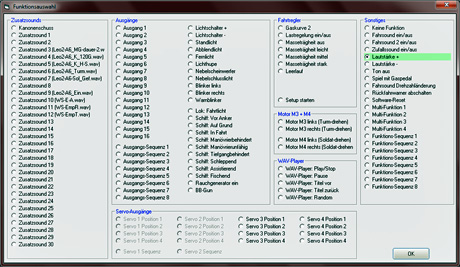

Kanal 6 oben Bereich A Position.

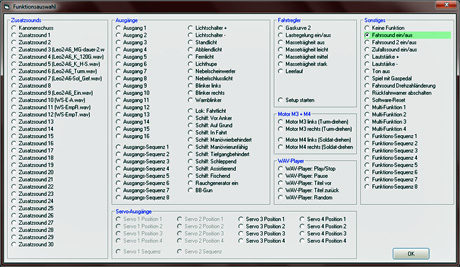

Kanal 7 oben Bereich A Position.   nach oben

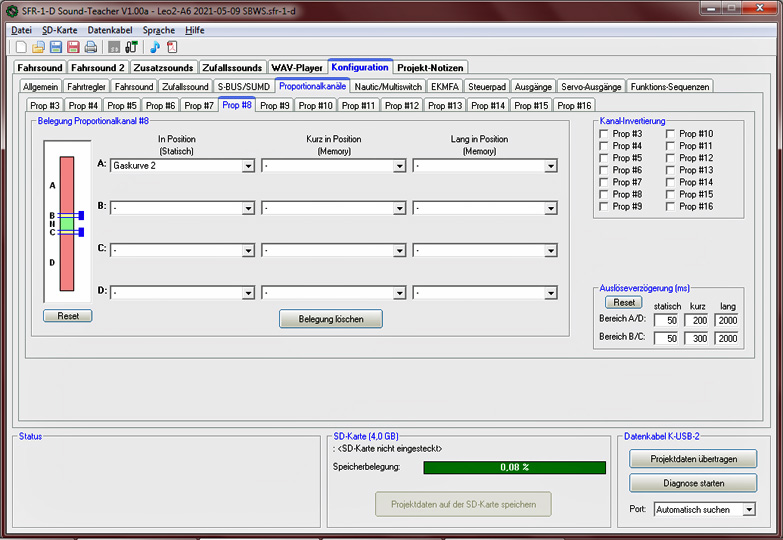

Kanal 8 oben Bereich A Position.
Kanal 9 ist frei für den Turm ohne Waffenstabilisierung, sollte TVC-GSU-12 defekt sein und kein vergleichbares Modul auf dem Markt sein.

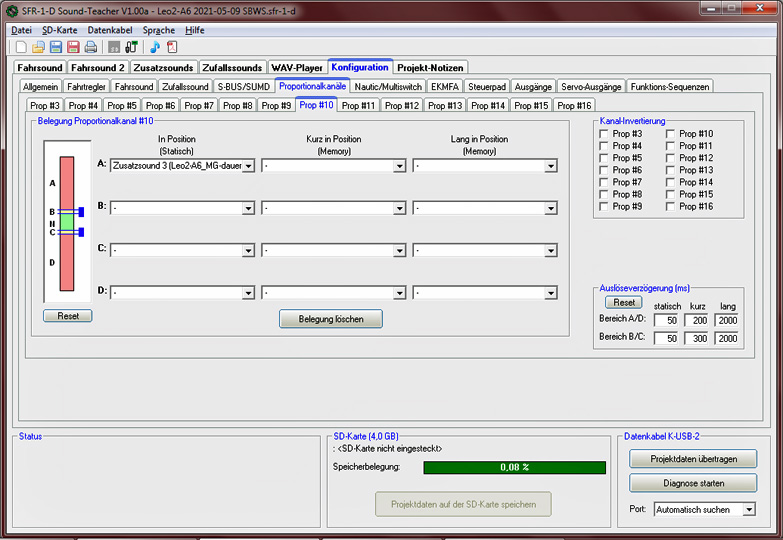

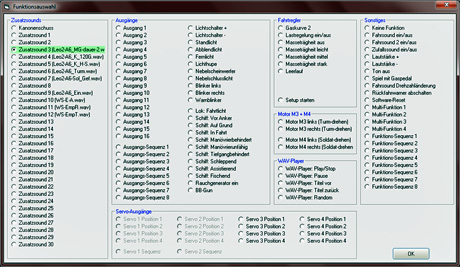

Kanal 10 oben Bereich A Position.   nach oben

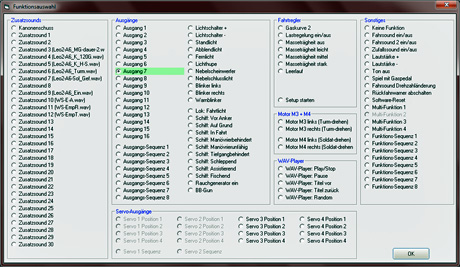

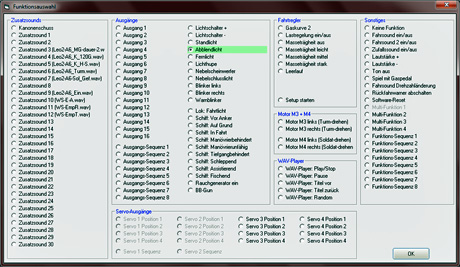

Kanal 11 oben Bereich A Position. Kanal 11 unten Bereich D Position (Ausgang 7 = Leitkreuz).
Kanal 12 oben Bereich A Position. Richtschütze dreht nach rechts. Kanal 12 oben Bereich D Position. Richtschütze dreht nach links.

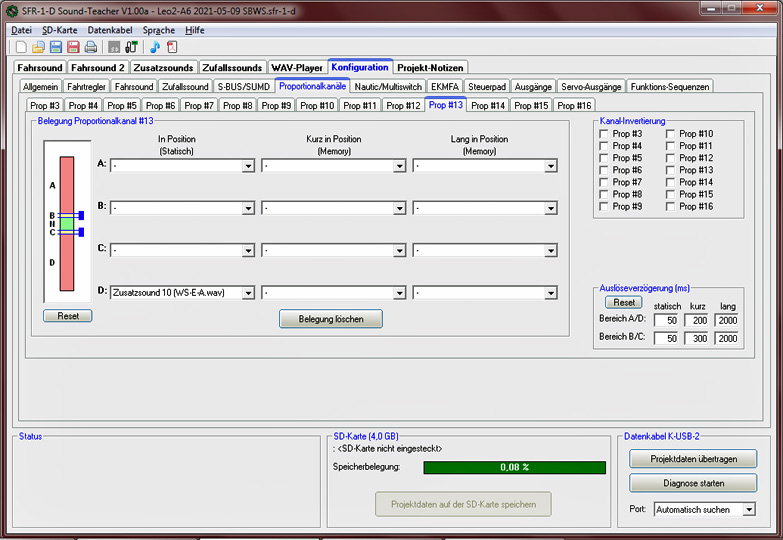

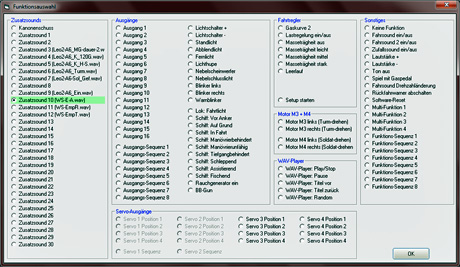

Kanal 13 unten Bereich D Position. Waffenstabilisierung ein/aus.   nach oben
Kanal 14 oben Bereich A Position.  Nebelschlusslicht Kanal 14 unten Bereich D Position. Warnblinker
Kanal 15 unten Bereich D Position.  Blinker links
Kanal 16 unten Bereich D Position.  Blinker rechts
