" Leopard 2-A6 "

(mit Waffenstabilisierung)

Steuerplatine Beier SFR-1D Einstellungen

RC-Modell 1:16  Modell-1  "Helmut"

Mit 22 Kanal (S-Bus) Pultsender Taranis X9E

Erläuterung

Taranis X9E (zwei Empfängermodule): Mode 3 G-S-H-Q / zwei Empfänger, E-1 Kanäle 1-16 (S-Bus), E-30 Kanäle 6 (Analog)17-22.

----------------------------------------------------------------------------------------------------------------------------

Einstellungen SFR-1D in der Wanne: E-1 16 Kanal (S-Bus). Kanäle 1 zu 1,

Bereiche (Reiter/Taps) von SFR-1D die nicht abgebildet sind entsprechen dem Lieferzustand.

Reine Funktionseinstellung die verschiedenen Geräusche sind noch nicht optimiert.

-----------------------------------------------------------------------------------------------------------------------------

Das Waffenstabilisierungs-Modul TVC-GSU-12 (WS) im Turm  hat keine PC-Fähig Software, E-30 6 Kanal (Analog),

dies betrifft folgende Funktionen: Heben/senken, Turm drehen, Rohrrückzug und Kanonenschuss-Blitz.

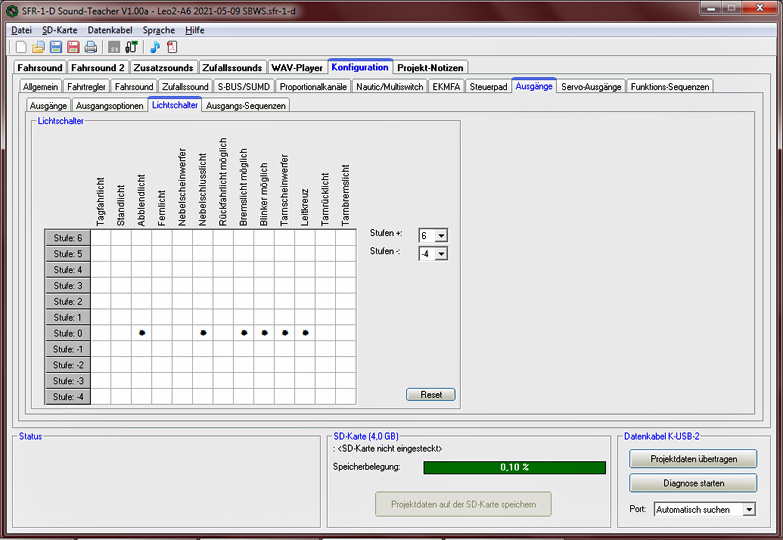

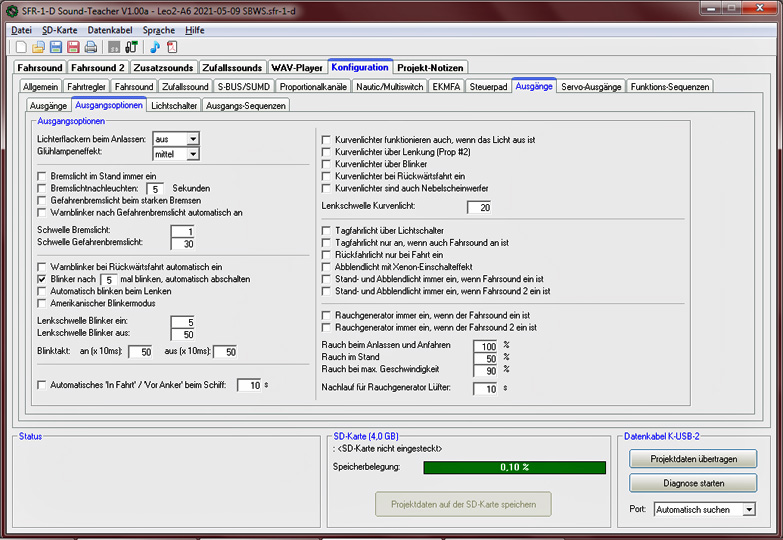

Fahrregler & S-Bus Sound-Belegung Ausgangs-Belegung Proportional-Kanäle

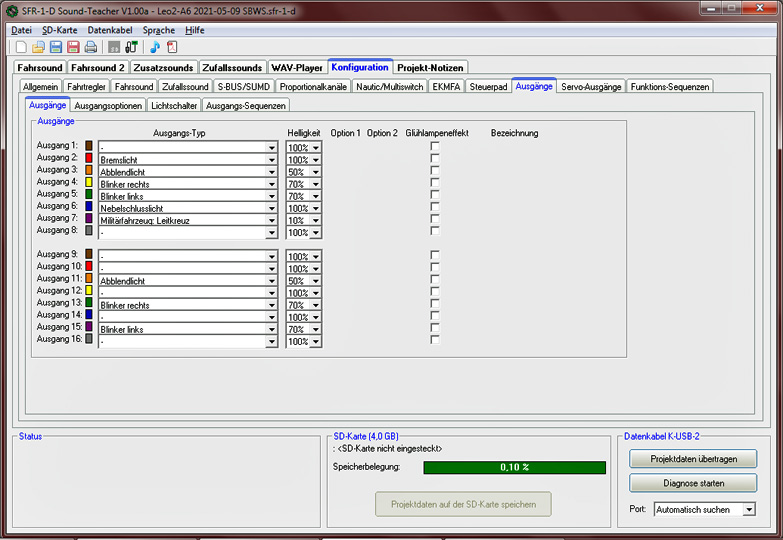

Erklärung: Die Ausgänge 1-8 sind dem Heck zugeteilt, 9-16 sind für die Front, deswegen gibt es das Abblendlicht und die Blinker 2x.
