1:16 RC - Panzer

Kettenrad-Abstützung

geeignet für alle 1:16 Panzer

Zwei verschiedene Varianten möglich

Kettenrad-Abstützung  -   Warum  (siehe Bild 1&2)

Wenn ein Kettenfahrzung sich in schwerem Gelände egal ob Matsch,

Schlamm, Sand, Schnee, usw. bewegt werden soll ist ein sehr gutes

Fahrwerk alles entscheidend.

Die Kette kann nur auf dem Fahrwerk sauber laufen wenn die Zwei entscheidenden Komponenten das Kettenrad sowie das Spannrad die Vorrausstzung dafür erfüllen.

Eine sich egal wie gering auch immer verziehende Antriebswelle ist der Hauptgrund für eine auflaufende Kette.

Allerdings das ist auch logisch, auf einem Bein kann man nicht laufen

darum ist das Spannrad nicht zu vergessen.

Je besser die Ausführung beider Laufwerkskomponenten ist desto

besser bewegt sich das Fahrzeug.

Variante offen

Taigen

Torro

HengLong

Variante geschlossen

Mato / Taigen / Eigenbau

Vollmetall-Wannen

Tiger-I (Mato)

Leopard-2 (Taigen)
1.   Ein Modellspiegel-Ketteradadapter und Lagerbuchse ohne Kugellager von einem ca. 6 kg schweren Panzer.
2.   Ein Modellspiegel-Ketteradadapter und Lagerschale mit Kugellager von einem ca. 9 kg schweren Panzer.

Teile
3.  Teile Übersicht mit M-1,6 Montageschrauben. 4.  Lagerschalen mit Lager Vorder und Rückseite.

Tiger-I  (Mato)

5.  Geschlossen = Das Getriebe kann nicht mit den Achsadaptern ausgebaut werden, dies betrifft alle Wannen in geschlossener Bauweise.
6. Vorteil der geschlossenen Wanne, man braucht keine Wannenversteifung rechts und links anfertigen.


7.  Nachteil der geschlossenen Wanne, man muss das Getriebe sehr genau ausrichten vor dem Einbau der Stützlager.
8./9. Beispielpanzer Mato Tiger-I, die im Seitengelege vorhandene Achsabstützung aus Guss muss entfernt werden.
10. Die Lagerschale ausrichten und Löcher mit 1,4mm bohren. 11. In die Löcher jeweils ein M-1,6 Gewinde schneiden.
12. Modell fertig bauen und lackieren. 13. Lagerschale mit Stützlager einbauen, fertig.

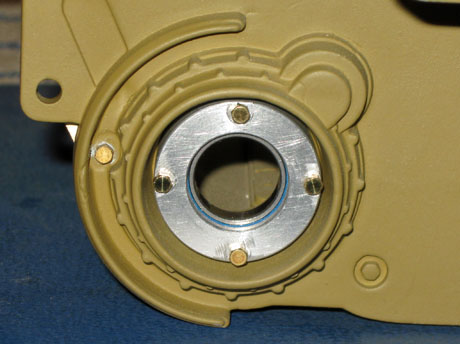

14. Links sind die  Befestigungschrauben der Lagerschalen deutlich zu erkennen, die Gewinde sind direkt in die Wanne geschnitten.
nach oben

Leopard-2 (Taigen)

1.  Geschlossen = Das Getriebe kann nicht mit den Achsadaptern ausgebaut werden, dies betrifft alle Wannen in geschlossener Bauweise.

2. Vorteil der geschlossenen Wanne, man braucht keine Wannenversteifung rechts und links anfertigen.

3. Nachteil der geschlossenen Wanne, man muss das Getriebe sehr genau ausrichten vor dem Einbau der Stützlager.

4/5. Beispielpanzer Taigen Leopard-2 mit Vollmetall-Wanne, die im Seitengelege vorhandene Achsabstützung aus Guss muss entfernt werden.

6. Die Lagerschale ausrichten und Löcher mit 1,4mm bohren.

7. In die Löcher jeweils ein M-1,6 Gewinde schneiden.

8. Das Getriebe (Antriebswelle) genau ausrichten.

 9. Der Kettenradadapter sollte einschiebbar sein.
10. Die Lagerschalte des Stützlagers passt genau in das Kettenrad.

11. Der Kettenradadapter sitzt perfekt.
12. Das fertig eingebaute Modellspiegel-Getriebe mit Sützlagern und T-17 Motoren in der Taigen Leoprad-2 Vollmetall-Wanne.
