" Seydlitz "

Steuerplatine Beier USM-RC-3 Einstellungen

RC-Modell 1:350  Modell-1  "Seydlitz"

Mit 16 Kanal Pultsender

Erläuterung

Frsky X9E:  Mode 3  Empfänger Kanäle 16 (Digital).

Einstellungen USM-RC-3

Bereiche (Reiter/Taps) von USM-RC-3 die nicht abgebildet sind entsprechen dem Lieferzustand.

Fertige Einstellung die verschiedenen Geräusche sind optimiert.

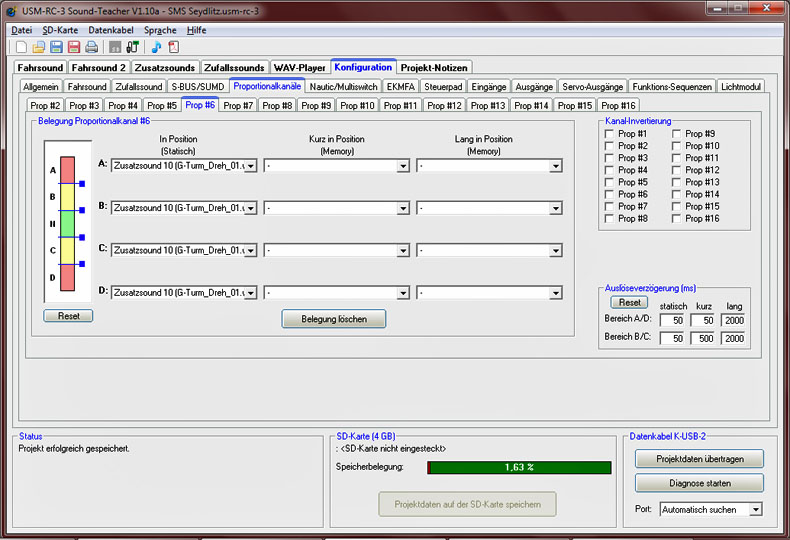

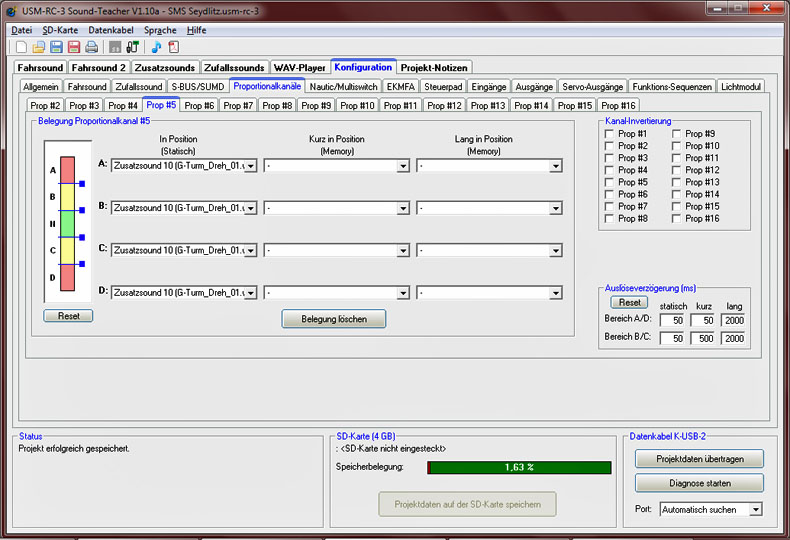

Die Kanäle 2/3/5/6 sind für Vier der Fünf großen Geschütztürme.

Erklärung: Die 28cm Geschütztürme Anton, Bruno, Dora und Emil werden durch >>360 Grad Servos<< gedreht.

Der schwere Geschützturm Cäsar mittig rechts hat aus Platzgründen keinen Antrieb bekommen.

Diese Variante des Turmantriebes ist die einzige Möglichkeit die gesamte Technik in den Rumpf zu bekommen.

Das Drehgeräusch ist bei allen Türmen egal in welche Richtung immer das Selbe.

Kanal 4

Die Ruderanlage ist ohne Geräusch.

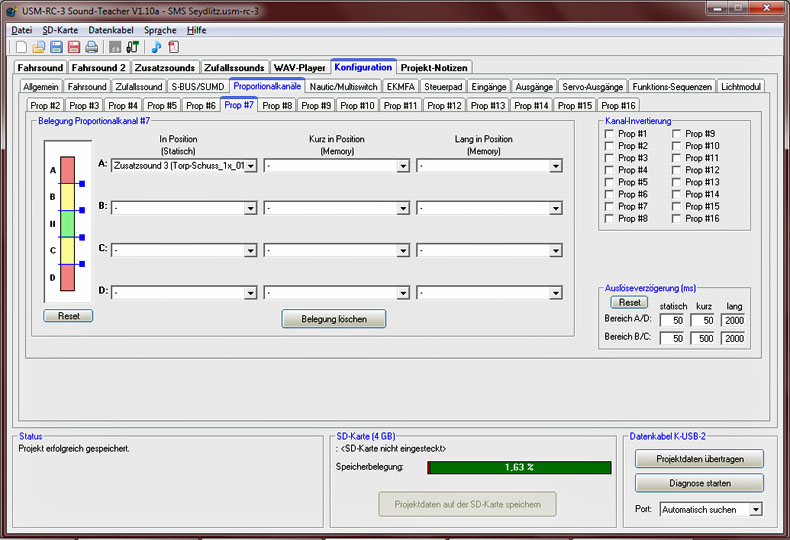

Kanal 7

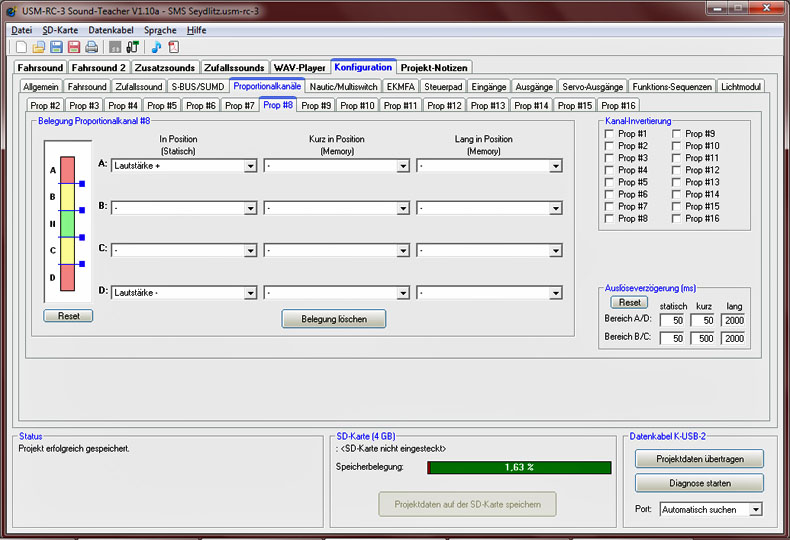

Kanal 8

Kanal 9

Kanal 9 unten Bereich D Position.  Ankerkette = Anker fällt.

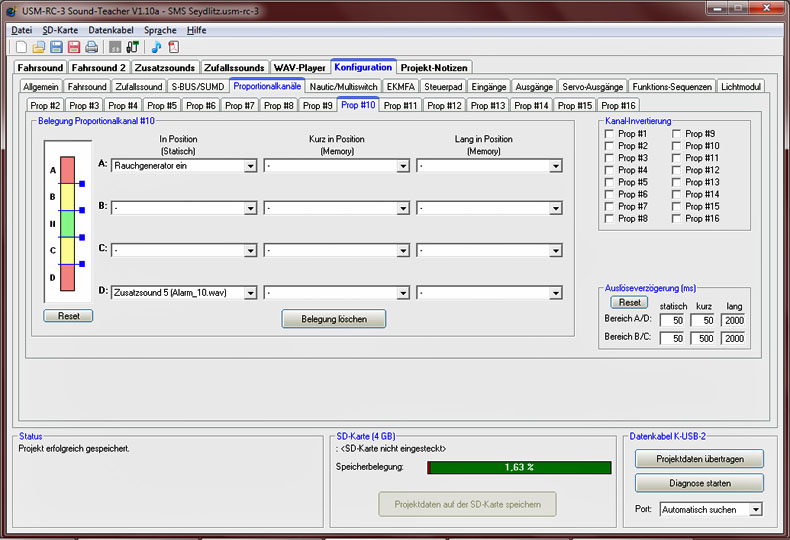

Kanal 10

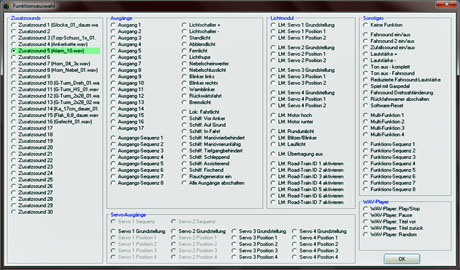

Kanal 10 unten Bereich D Position. Alarm-10 = Variante-10.

Kanal 11

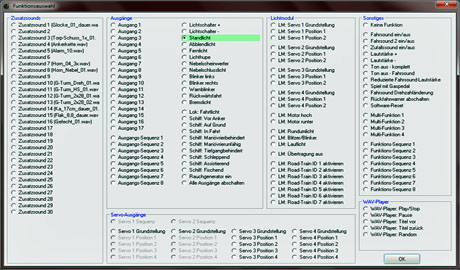

Kanal 11 oben Bereich A Position. Standlicht = Innenbeleuchtung.

Kanal 11 unten Bereich D Position. Horn-Nebel-01 = Variante-1.

Kanal 12

Kanal 12 oben Bereich A Position. Fernlicht = Suchscheinwerfer.

Kanal 12 unten Bereich D Position.

Gefecht = Schlachtgeräusche, Kanonen, Flak, Flugzeuge, Sirenen usw.

Kanal 13

Kanal 13 oben Bereich A Position.

G-Turm HS = 28cm Rohre heben & senken.

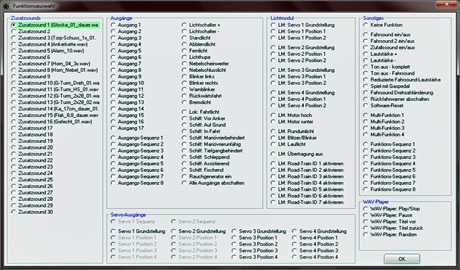

Kanal 13 unten Bereich D Position. Glocke-01 = Variante-1.

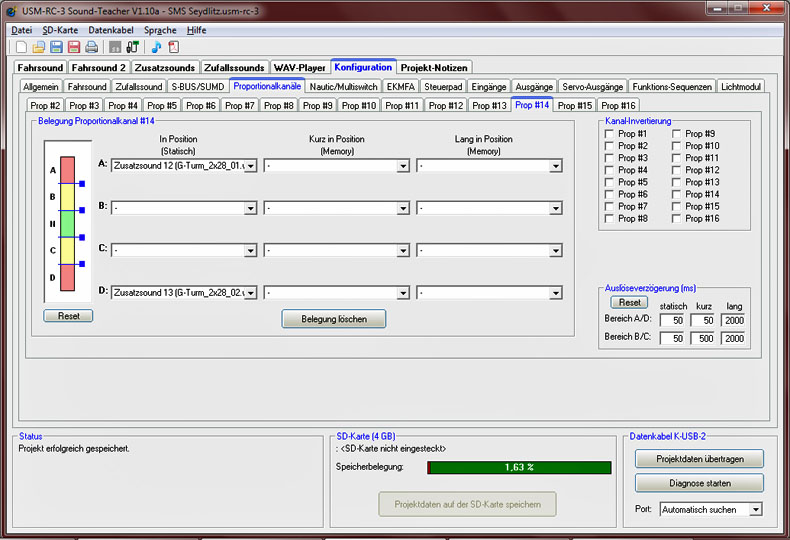

Kanal 14

Kanal 14 oben Bereich A Position.

G-Turm 2x28 = Gefechtsturm 2 Schuss 28cm mit Einschlag.

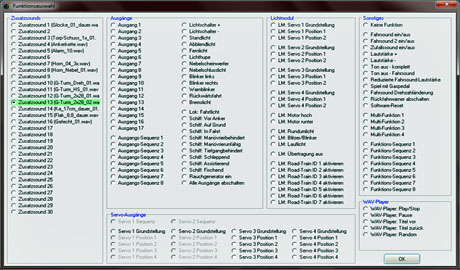

Kanal 14 unten Bereich D Position.

G-Turm 2x28 = Gefechtsturm 2 Schuss 28cm schnell.

Kanal 15

Kanal 15 oben Bereich A Position.

Kanal 15 unten Bereich D Position.

Kanal 16

Kanal 16 oben Bereich A Position.  Frei = Keine Funktion.

Kanal 16 unten Bereich D Position. Frei = Keine Funktion.
