" Admiral Graf Spee "

Steuerplatine Beier USM-RC-2 Einstellungen

RC-Modell 1:350  Modell-1  "Admiral Graf Spee"

Mit 10 Kanal Pultsender

Erläuterung

Frsky X9E:  Mode 3  Empfänger Kanäle 10 (Digital).

Einstellungen USM-RC-2

Bereiche (Reiter/Taps) von USM-RC-2 die nicht abgebildet sind entsprechen dem Lieferzustand.

Fertige Einstellung die verschiedenen Geräusche sind optimiert.

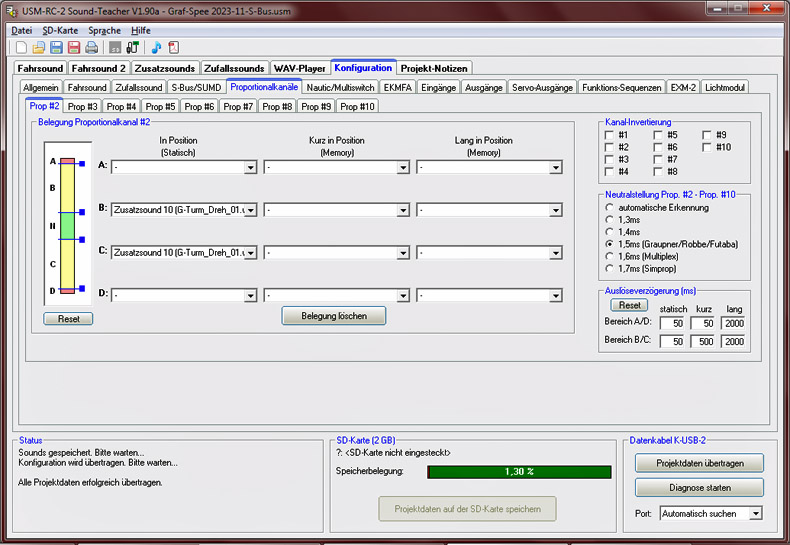

Die Kanäle 2/3 sind für die Zwei großen Geschütztürme.

Erklärung: Die 28cm Geschütztürme Anton und Bruno werden durch >>360 Grad Servos<< gedreht.

Diese Variante des Turmantriebes ist die einzige Möglichkeit die gesamte Technik in den Rumpf zu bekommen.

Das Drehgeräusch ist bei allen Türmen egal in welche Richtung immer das Selbe.

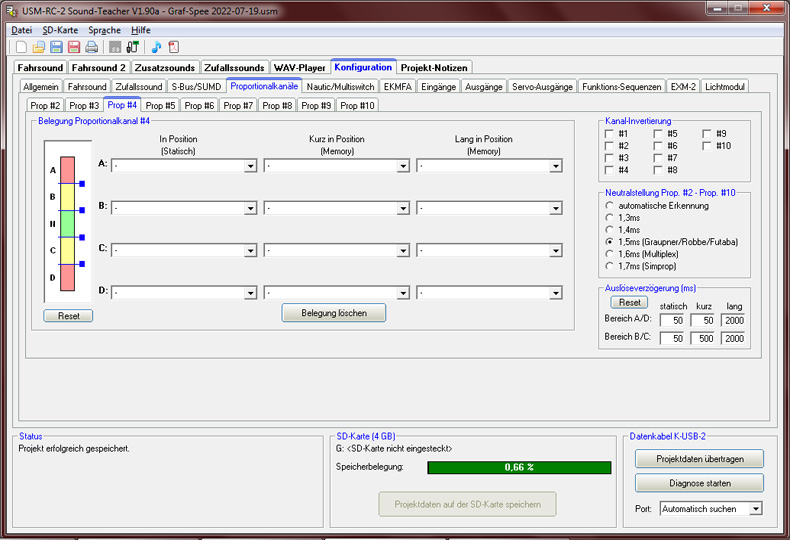

Kanal 4

Die Ruderanlage ist ohne Geräusch.

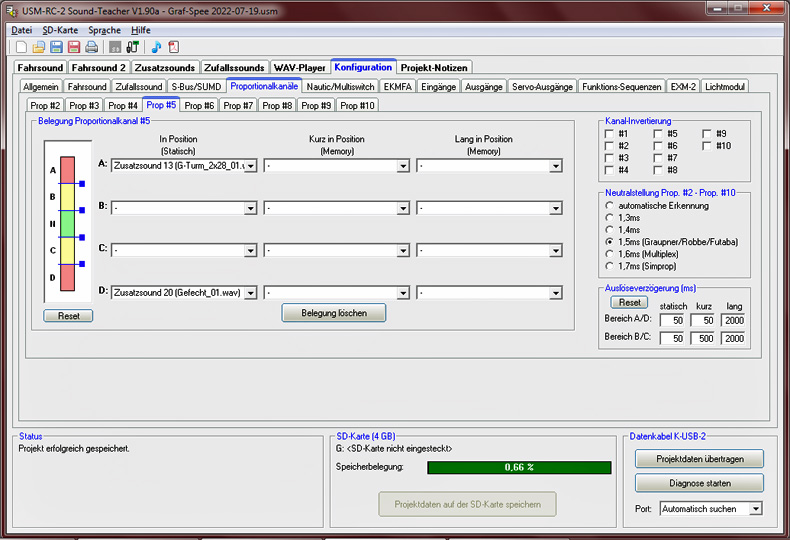

Kanal 5

Kanal 5 oben Bereich A Position.

G-Turm 2x28 = Gefechtsturm 2 Schuss 28cm.

Kanal 5 unten Bereich D Position.

Gefecht = Schlachtgeräusche, Kanonen, Flak, Flugzeuge, Sirenen usw.

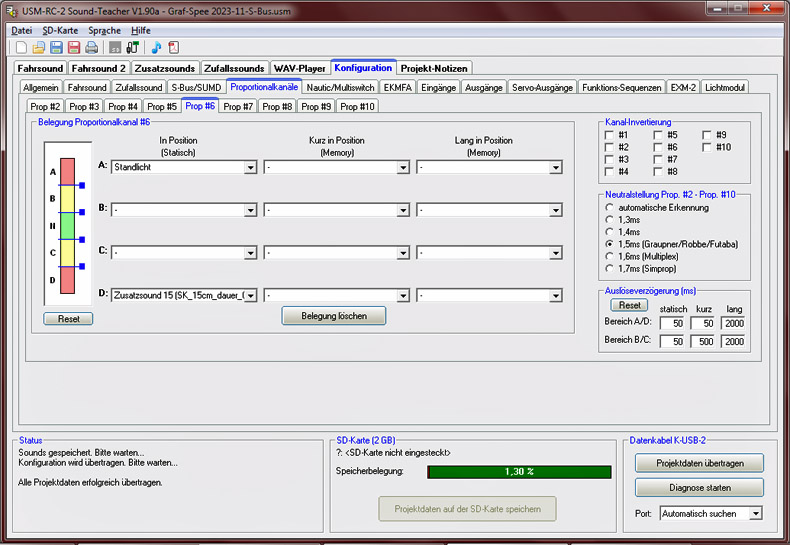

Kanal 6

Kanal 6 oben Bereich A Position. Standlicht = Innenbeleuchtung.

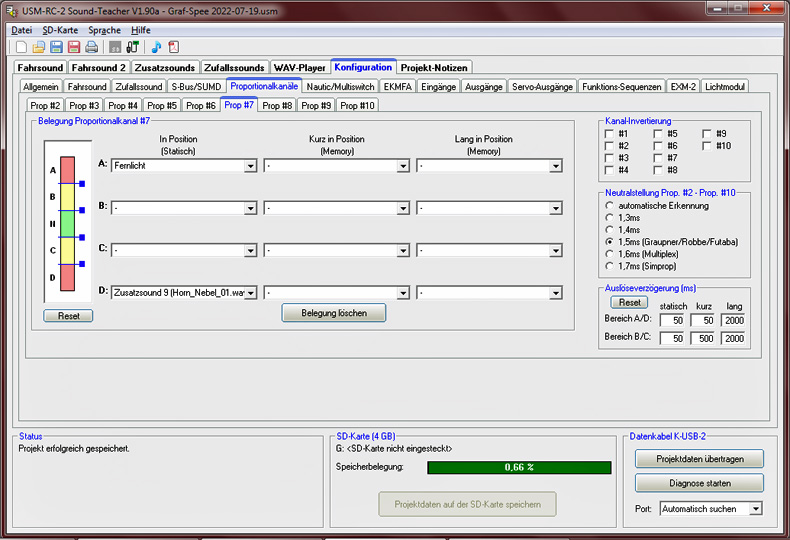

Kanal 7

Kanal 7 oben Bereich A Position. Fernlicht = Suchscheinwerfer.

Kanal 7 unten Bereich D Position. Horn-Nebel-01 = Variante-1.

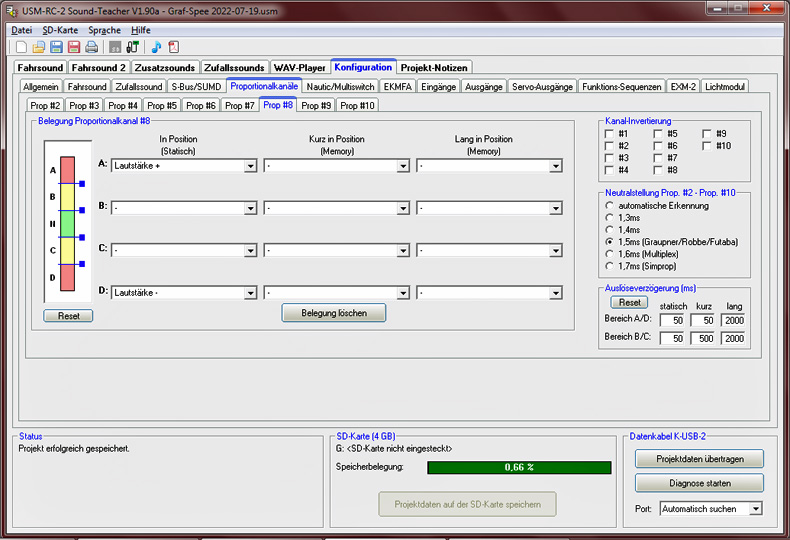

Kanal 8

Kanal 8 unten Bereich D Position.

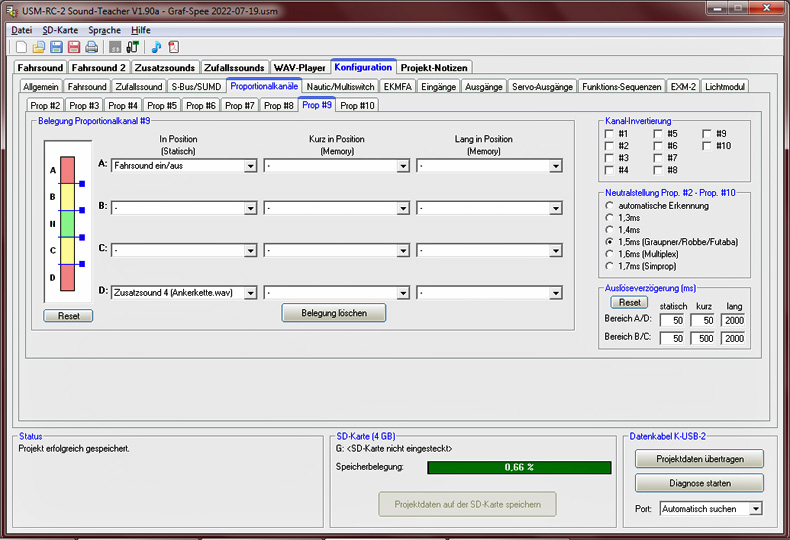

Kanal 9

Kanal 9 unten Bereich D Position. Ankerkette = Anker fällt.

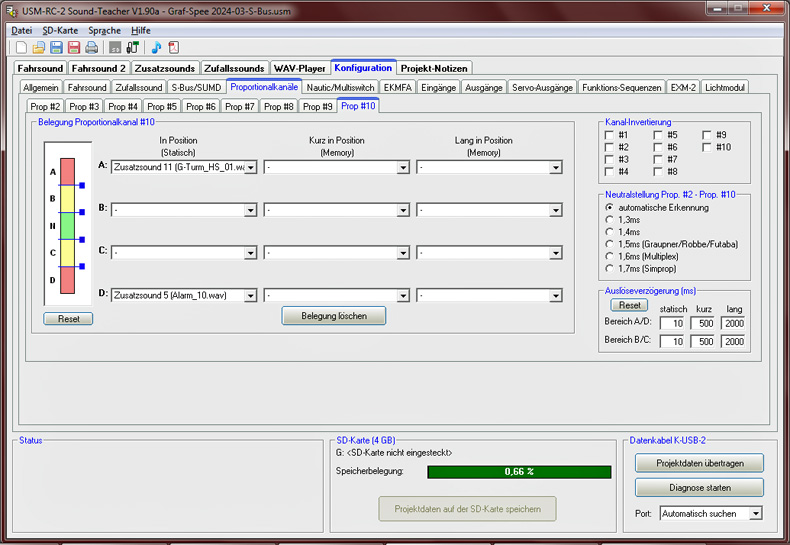

Kanal 10

Kanal 10 oben Bereich A Position.

Kanal 10 unten Bereich D Position. Alarm-10 = Variante-10.
