" Musashi "

Steuerplatine Beier SFR-1 Einstellungen

RC-Modell 1:350  Modell-1  "Musashi"

Mit 16 Kanal Pultsender

Erläuterung

Frsky X9E:  Mode 3  Empfänger Kanäle 16 (Digital).

Einstellungen SFR-1

Bereiche (Reiter/Taps) von SFR-1 die nicht abgebildet sind entsprechen dem Lieferzustand.

Fertige Einstellung die verschiedenen Geräusche sind optimiert.

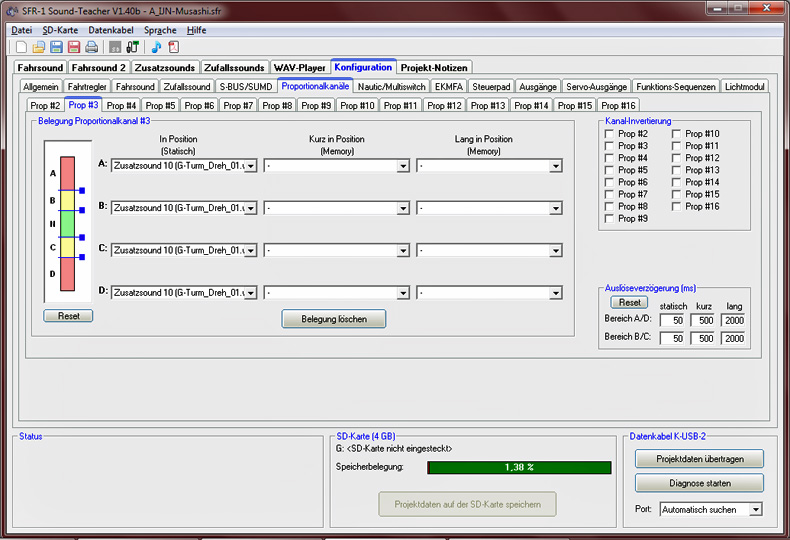

Die Kanäle 2/3/5 sind für die Drei großen Geschütztürme.

Erklärung: Die 46cm Geschütztürme A, B, C werden durch >>360 Grad Servos<< gedreht.

Diese Variante des Turmantriebes ist die einzige Möglichkeit die gesamte Technik in den Rumpf zu bekommen.

Das Drehgeräusch ist bei allen Türmen egal in welche Richtung immer das Selbe.

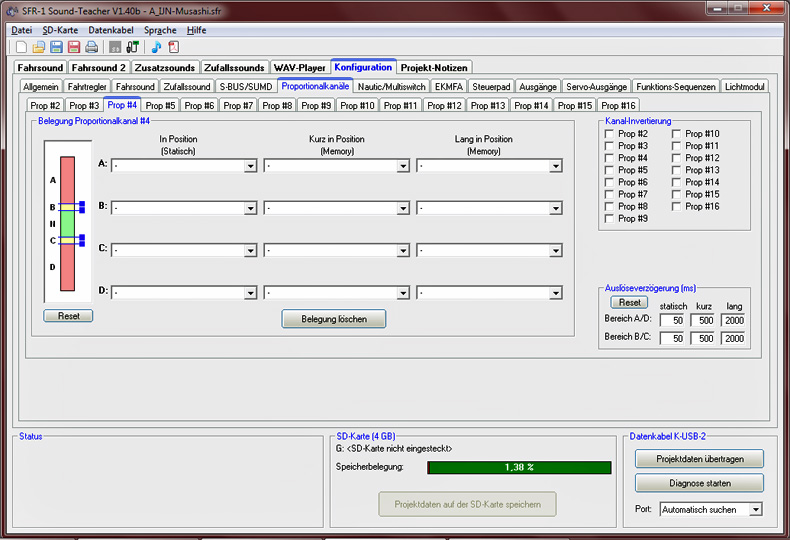

Kanal 4

Die Ruderanlage ist ohne Geräusch.

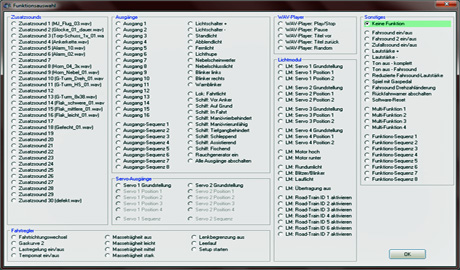

Kanal 6

Kanal 6 oben Bereich A Position.

IJN Flugdeck = Arbeitsgeräusche, Flugzeugmotoren, Karren,  usw.

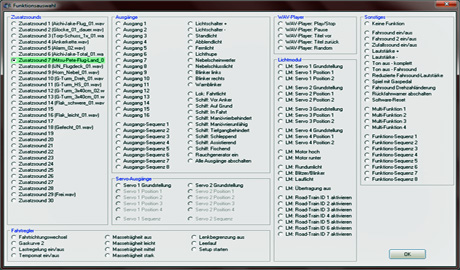

Kanal 6 unten Bereich D Position.

Mitsubishi "Pete" = Flug & Landung.

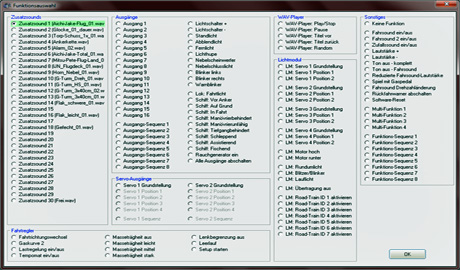

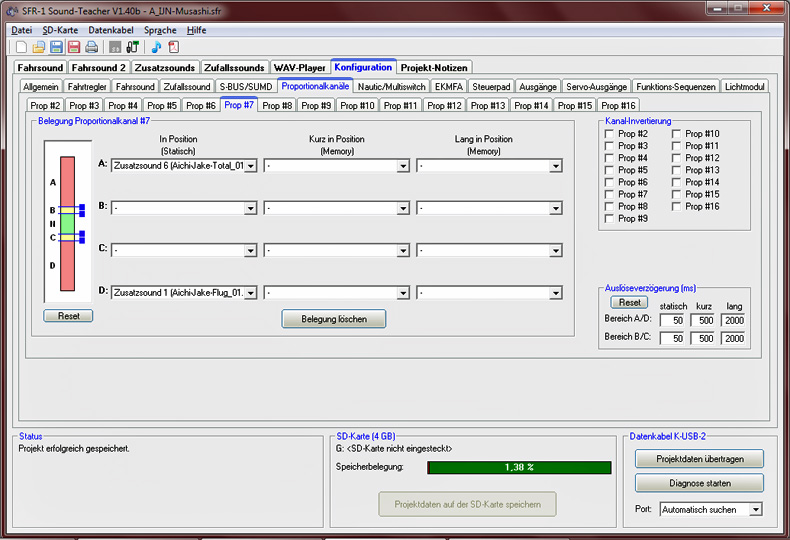

Kanal 7

Kanal 7 oben Bereich A Position.

Aichi "Jake" = Start, Flug, Angriff, Rückflug und Landung.

Kanal 7 unten Bereich D Position.

Aichi "Jake" = Flug.

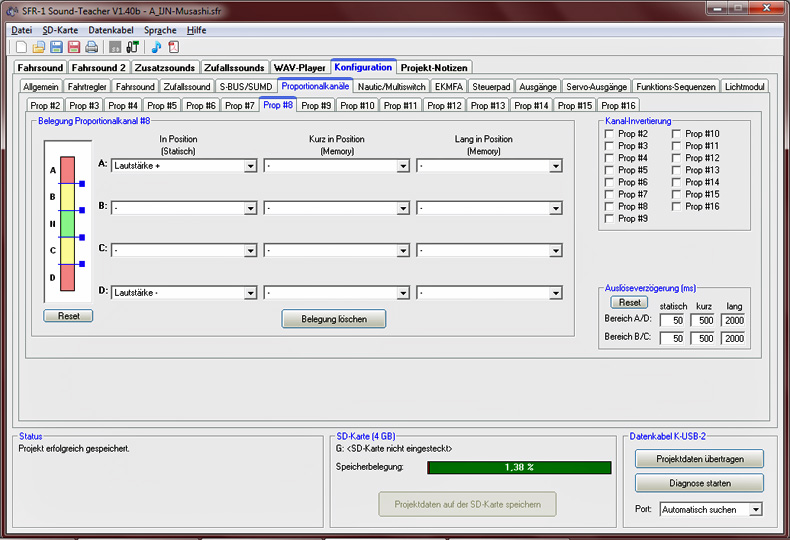

Kanal 8

Kanal 8 unten Bereich D Position.

Kanal 9

Kanal 9 unten Bereich D Position.  Ankerkette = Anker fällt.

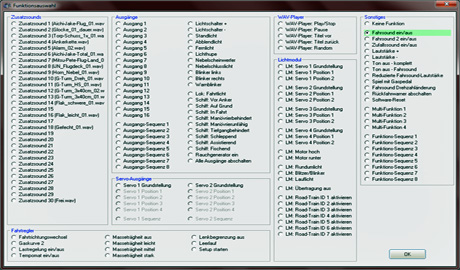

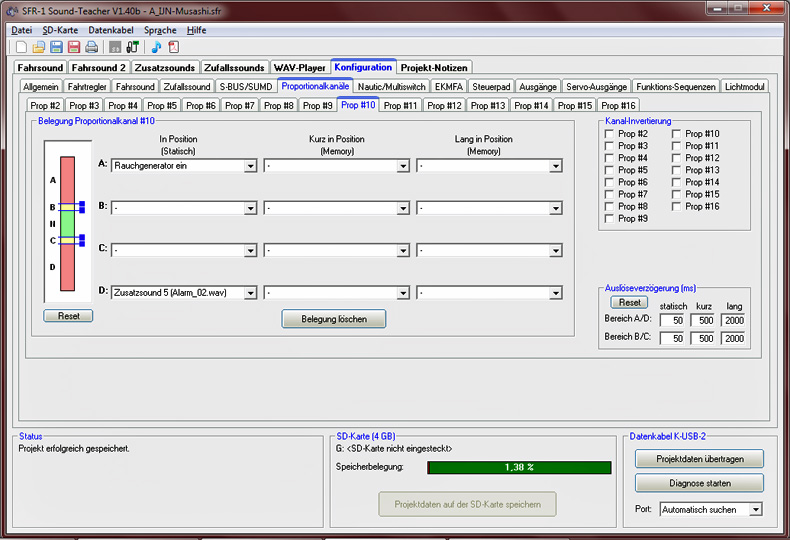

Kanal 10

Kanal 10 oben Bereich A Position.

Kanal 10 unten Bereich D Position. Alarm-02 = Variante-2.

Kanal 11

Kanal 11 oben Bereich A Position. Standlicht = Innenbeleuchtung.

Kanal 11 unten Bereich D Position. Horn-Nebel-01 = Variante-1.

Kanal 12

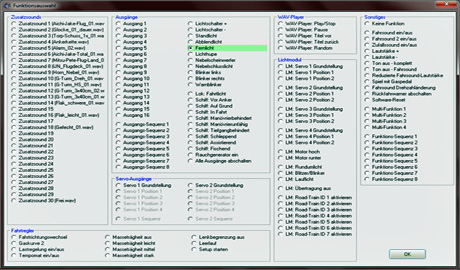

Kanal 12 oben Bereich A Position. Fernlicht = Suchscheinwerfer.

Kanal 12 unten Bereich D Position. Glocke-01 = Variante-1.

Kanal 13

Kanal 14 oben Bereich A Position.

G-Turm HS = 46cm Rohre heben & senken.

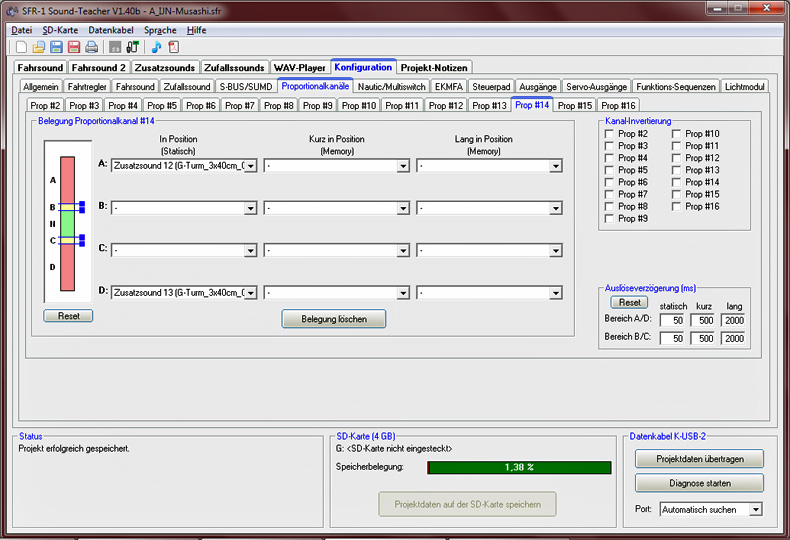

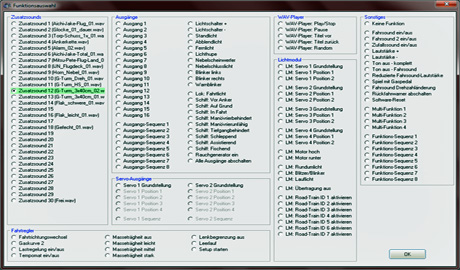

Kanal 14

Kanal 15 oben Bereich A Position.

G-Turm 3x46 = Gefechtsturm 3 Schuss 46cm (einzel).

Kanal 15 unten Bereich D Position.

G-Turm 3x46 = Gefechtsturm 3 Schuss 46cm (Salve).

Kanal 15

Kanal 15 oben Bereich A Position.

Kanal 15 unten Bereich D Position.

Gefecht = Schlachtgeräusche, Kanonen, Flak, Flugzeuge, Sirenen usw.

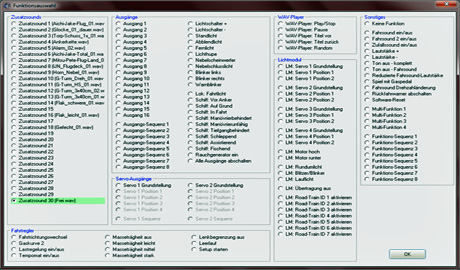

Kanal 16

Kanal 16 oben Bereich A Position. Frei = Keine Funktion.

Kanal 16 unten Bereich D Position. Frei = Keine Funktion.
