" Graf Zeppelin "

Steuerplatine Beier SFR-1 Einstellungen

RC-Modell 1:350  Modell-1  "Graf Zeppelin"

Mit 16 Kanal Pultsender

Erläuterung

Frsky X9E:  Mode 3  Empfänger Kanäle 16 (Digital).

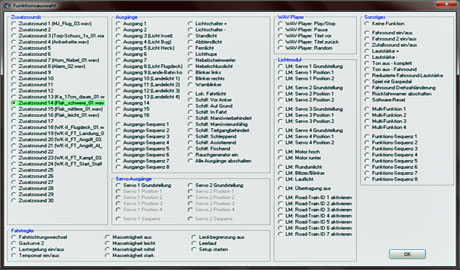

Einstellungen SFR-1

Bereiche (Reiter/Taps) von SFR-1 die nicht abgebildet sind entsprechen dem Lieferzustand.

Fertige Einstellung die verschiedenen Geräusche sind optimiert.

Erklärung

Bei SFR-1 ist der Proportional-Kanal 1 und bei SFR-1D 1&2  nicht in der Software zu erreichen, diese sind dem Antrieb/Motoren vorbehalten.

Die Kanäle sind mit den jeweiligen Motortriebern verbunden und steuern diese auch.

Kanal 2

Kanal 2 oben Bereich A Position.

WK-II Flugdeck-01 = Arbeitsgeräusche, Flugzeugmotoren, usw.

Kanal 2 unten Bereich D Position.

WK-II FT Landung-01 = Träger Landegeräusche Motorjäger.

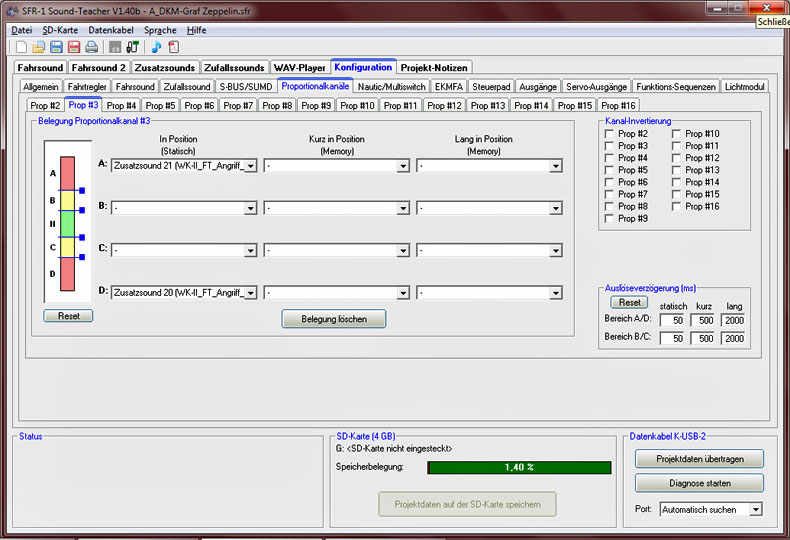

Kanal 3

Kanal 3 oben Bereich A Position.

WK-II FT Angriff-Alarm-01 = Flugzeugträger Alarm-Angriff-01

Kanal 3 unten Bereich D Position.

WK-II FT Angriff-03 = Flugzeugträger Angriff-03 (Variante-03)

Kanal 4

Die Ruderanlage ist ohne Geräusch.

Kanal 5

Der Aufzug ist ohne Geräusch. (Nichts passendes gefunden).

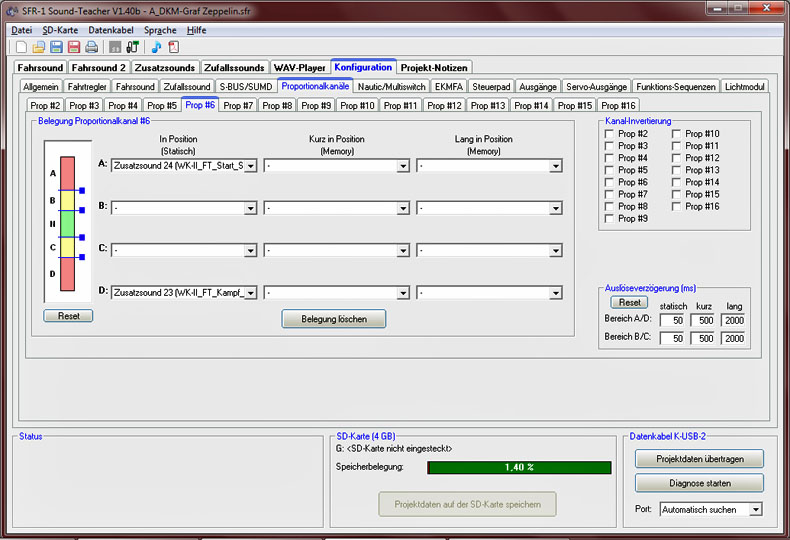

Kanal 6

Kanal 6 oben Bereich A Position.

WK-II FT Start-Staffel-01 = Startende Motorjäger (Variante-01).

Kanal 6 unten Bereich D Position.

WK-II FT Kampf-03 = Luft-Abwehrkampf beim Träger.

Kanal 7

Kanal 7 oben Bereich A Position. MJ-Flug = Motorjäger im Flug.

Kanal 7 unten Bereich D Position. Horn-Nebel-01 = Variante-1.

Kanal 8

Kanal 9

Kanal 9 unten Bereich D Position.  Ankerkette = Anker fällt.

Kanal 10

Kanal 10 unten Bereich D Position. Alarm-02 = Variante-2.

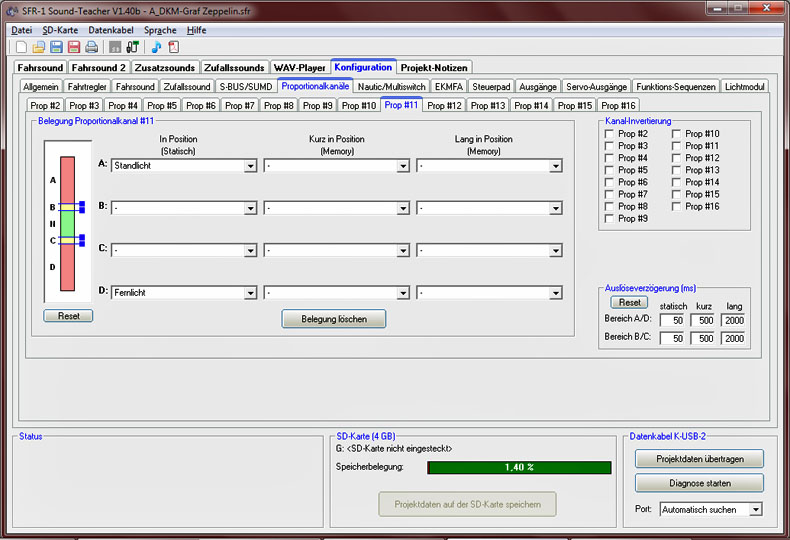

Kanal 11

Kanal 11 oben Bereich A Position. Standlicht = Innenbeleuchtung.

Kanal 12 unten Bereich D Position. Fernlicht = Suchscheinwerfer.

Kanal 12

Kanal 12 oben Bereich A Position.

Licht Insel = Normales Licht der Kommandobrücke (Insel).

Kanal 12 unten Bereich D Position.

Licht Flugdeck = Umrissbeleuchtung des gesamten Flugdecks.

Kanal 13

Kanal 13 oben Bereich A Position.

Licht Landebahn komplett = Landebahn-Beleuchtung.

Kanal 13 unten Bereich D Position.

Landebahn-Lauflicht = Vier Querreihen mit roten LED´s.

Kanal 14

Kanal 14 oben Bereich A Position.

Licht Bug = Beleuchtung des Buges unter dem Flugdeck.

Kanal 14 unten Bereich D Position.

Licht Heck = Beleuchtung des Hecks unter dem Flugdeck.

Kanal 15

Kanal 15 oben Bereich A Position.

Ka-17cm (15cm) = SK-15cm Kanonen (Zwilling) Salven.

Kanal 15 unten Bereich D Position.

Flak-schwer = 10,5cm Flak (Zwilling) Dauerfeuer.

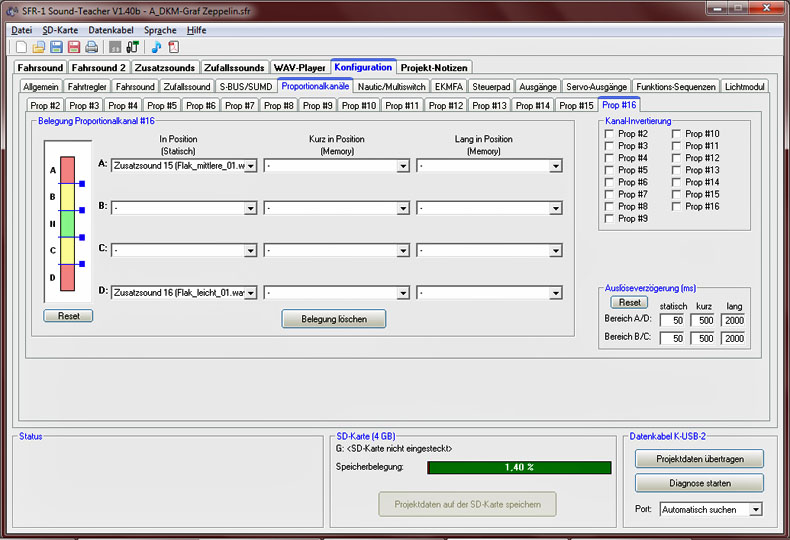

Kanal 16

Kanal 16 oben Bereich A Position.

Flak-mittlere = 3,7cm Flak (Zwilling) Dauerfeuer.

Kanal 16 unten Bereich D Position.

Flak-leicht = 2cm Flak (Vierling) Dauerfeuer.
