" Bismarck "

Steuerplatine Beier SFR-1 Einstellungen

RC-Modell 1:350  Modell-1  "Bismarck"

Mit 16 Kanal Pultsender

Erläuterung

Frsky X9E:  Mode 3  Empfänger Kanäle 16 (Digital).

Einstellungen SFR-1

Bereiche (Reiter/Taps) von SFR-1 die nicht abgebildet sind entsprechen dem Lieferzustand.

Fertige Einstellung die verschiedenen Geräusche sind optimiert.

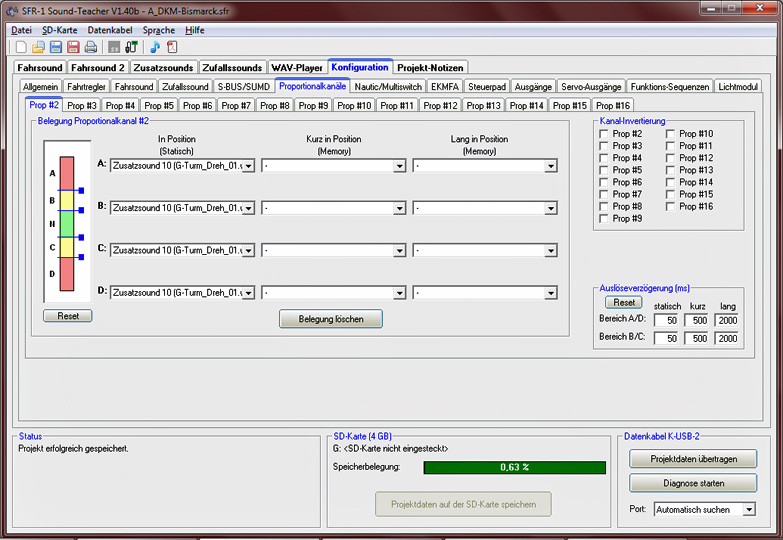

Die Kanäle 2/3/5/6 sind für die Vier großen Geschütztürme.

Erklärung: Die 38cm Geschütztürme Anton, Bruno, Cäsar und Dora werden durch >>360 Grad Servos<< gedreht.

Diese Variante des Turmantriebes ist die einzige Möglichkeit die gesamte Technik in den Rumpf zu bekommen.

Das Drehgeräusch ist bei allen Türmen egal in welche Richtung immer das Selbe.

Kanal 4

Die Ruderanlage ist ohne Geräusch.

Kanal 7

Kanal 8

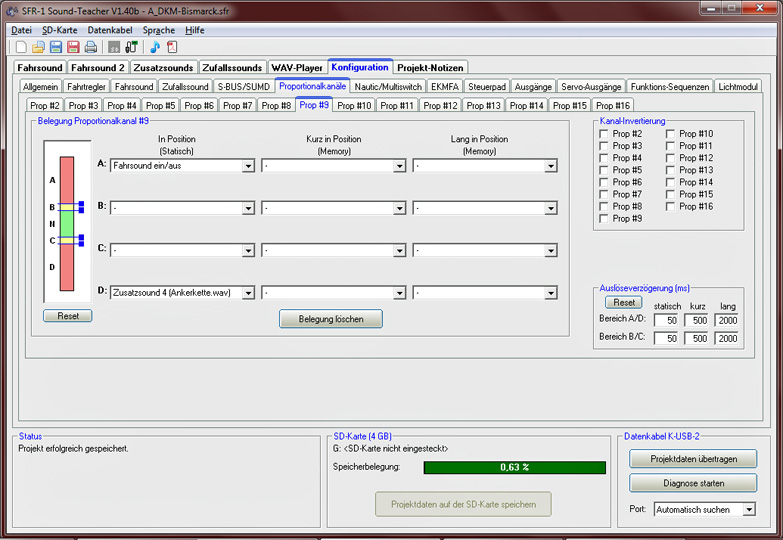

Kanal 9

Kanal 9 unten Bereich D Position.  Ankerkette = Anker fällt.

Kanal 10

Kanal 10 unten Bereich D Position. Alarm-10 = Variante-10.

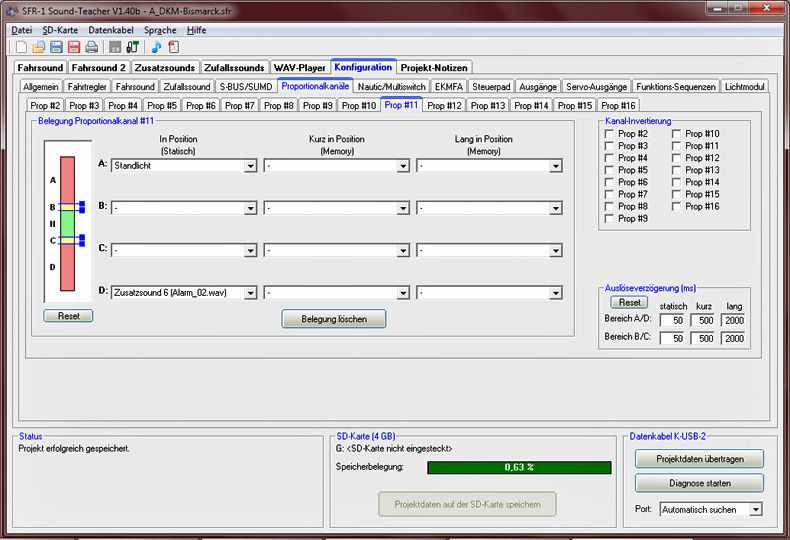

Kanal 11

Kanal 11 oben Bereich A Position. Standlicht = Innenbeleuchtung.

Kanal 11 unten Bereich D Position. Alarm-02 = Variante-2.

Kanal 12

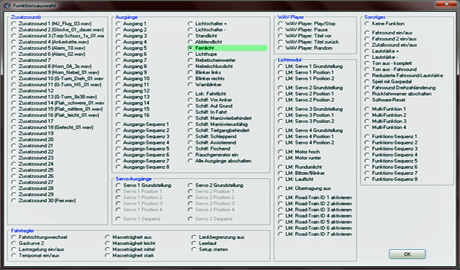

Kanal 12 oben Bereich A Position. Fernlicht = Suchscheinwerfer.

Kanal 12 unten Bereich D Position. Horn-Nebel-01 = Variante-1.

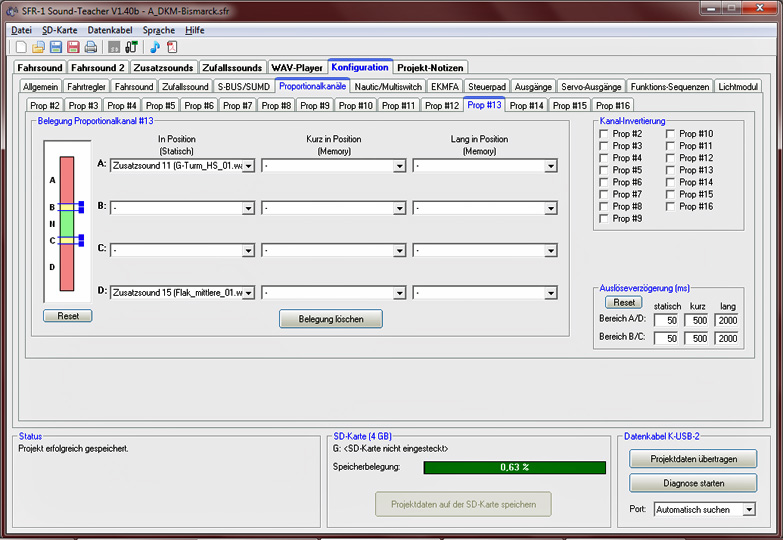

Kanal 13

Kanal 13 oben Bereich A Position.

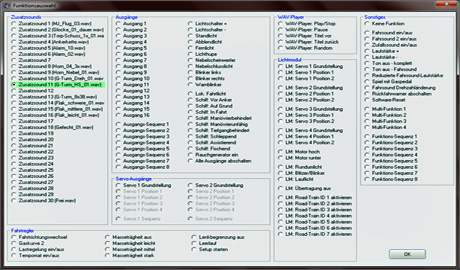

G-Turm HS = 38cm Rohre heben & senken.

Kanal 14

Kanal 14 oben Bereich A Position.

G-Turm 8x38 = Gefechtsturm 8 Schuss 38cm (Salve).

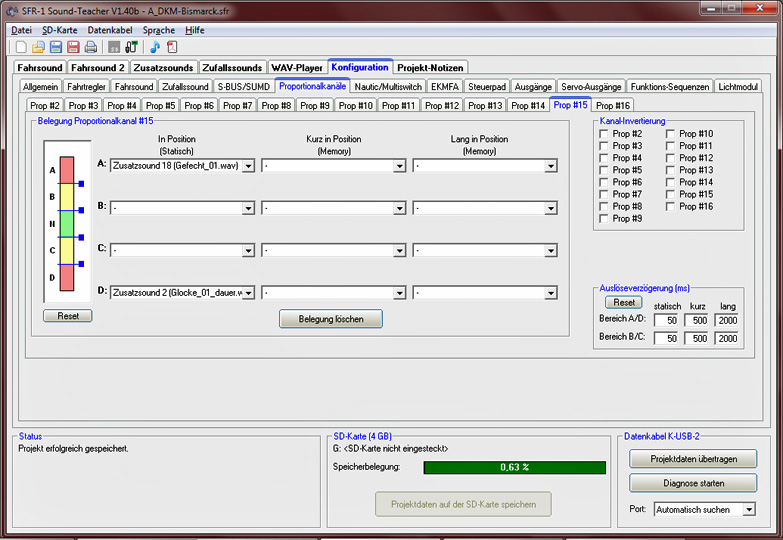

Kanal 15

Kanal 15 oben Bereich A Position.

Gefecht = Schlachtgeräusche, Kanonen, Flak, Flugzeuge, Sirenen usw.

Kanal 15 unten Bereich D Position. Glocke-01 = Variante-1.

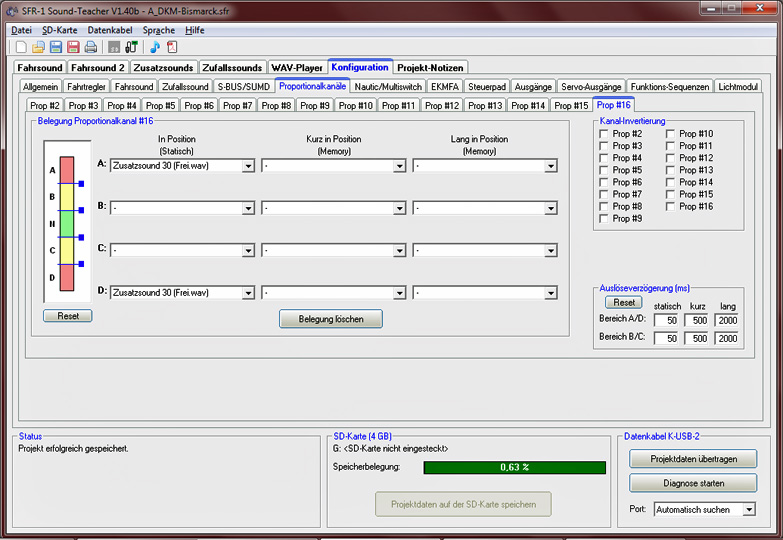

Kanal 16

Kanal 16 oben Bereich A Position.  Frei = Keine Funktion.

Kanal 16 unten Bereich D Position. Frei = Keine Funktion.
