" Tiger-I "

Steuerplatine Beier SFR-1D Einstellungen

RC-Modell 1:16  Modell-1  "Bruno"

Mit 6 Kanal Handsender

Erläuterung

Flysky FS-CT6:  Mode 2  Empfänger Kanäle 6 (Analog).

----------------------------------------------------------------------------------------------------------------------------

Einstellungen SFR-1D in der Wanne.

Bereiche (Reiter/Taps) von SFR-1D die nicht abgebildet sind entsprechen dem Lieferzustand.

Fertige Einstellung die verschiedenen Geräusche sind optimiert.

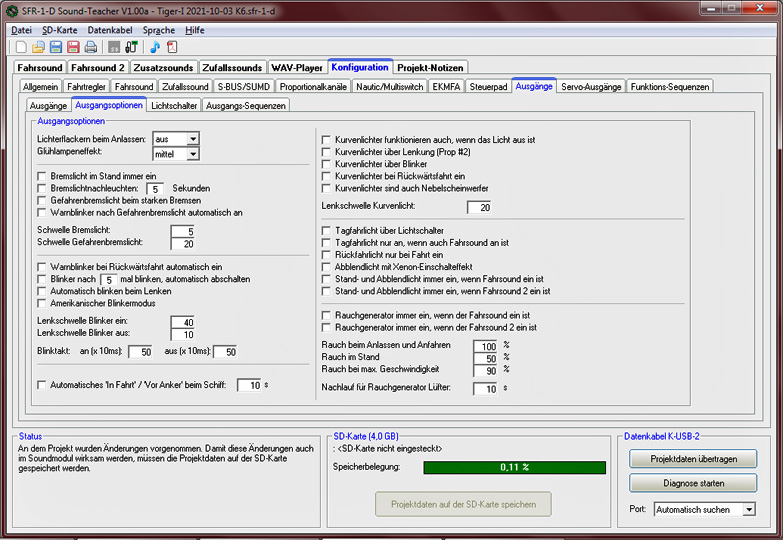

Fahrregler & S-Bus Sound-Belegung Ausgangs-Belegung Proportional-Kanäle

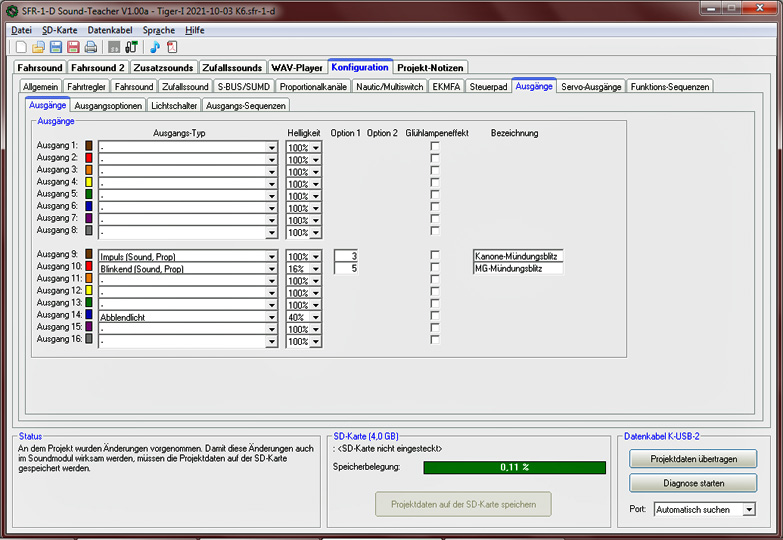

Erklärung: Ausgang 9 der Mündungsblitz Kanone und Ausgang 10 Mündungsblitz MG wirken auf LED´s.

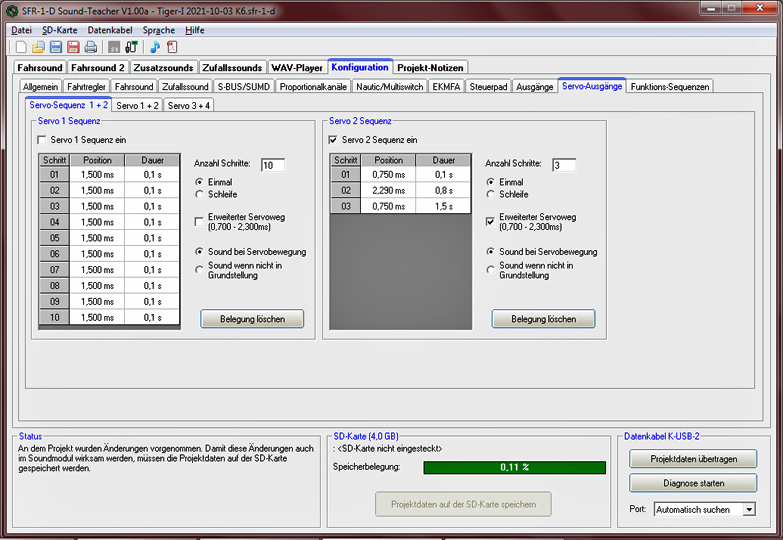

Erklärung: Ist eine Servosequenz aktiv ist der jeweilige Servo inaktiv wird aber von diesem Anschluss ausgeführt.

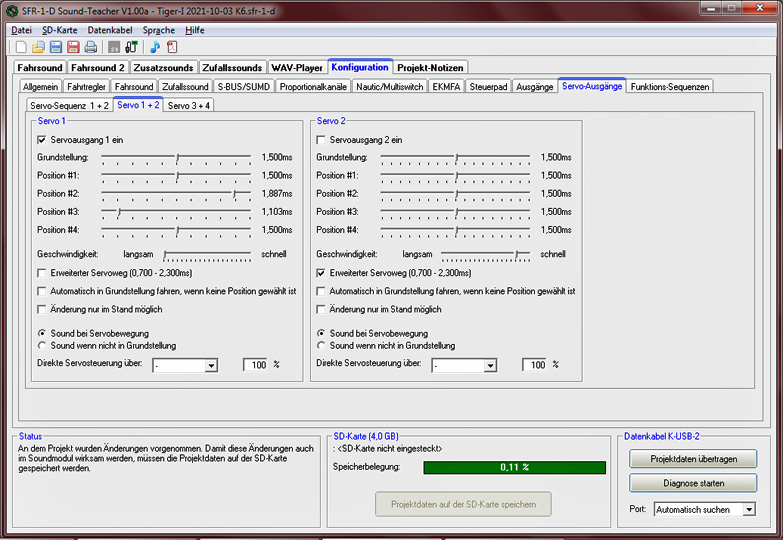

Erklärung: Der Servoausgang 1 ist aktiv, heben/senken der Kanone. Der Servoausgang 2 ist inaktiv dort ist die Servo-Sequenz 2 aktiv.

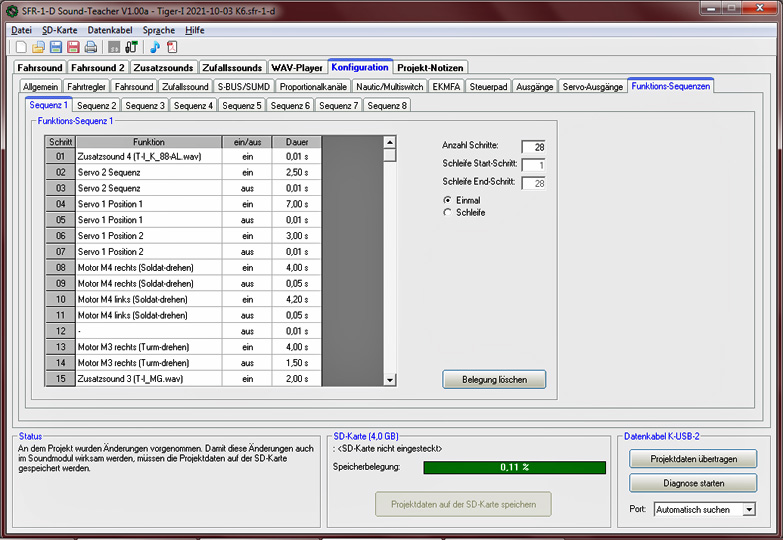

Funktions-Sequenz 1 Teil 1

Bei dieser Funktions-Sequenz ist folgender Funktions-Ablauf hinterlegt.

1. Schuß-Geräusch der Kanone, einmalig.

2. Der Rohrrückzug (Servo-Sequenz 2) beim Schuß, einmalig.

3. Die Kanone in Nachladestellung (Servo-1 Position-1, heben/senken der Kanone) nach dem Schuß, einmalig.

4. Der Kommandant mit dem Fernglas dreht sich nach rechts bis Stop, dann nach links wieder zurück in die Ausgangstellung.

5. Der Turm dreht nach rechts auf ca. 2 Uhr, dann wird eine MG-Salve abgefeuert.

weiter bei Teil 2 unterhalb.

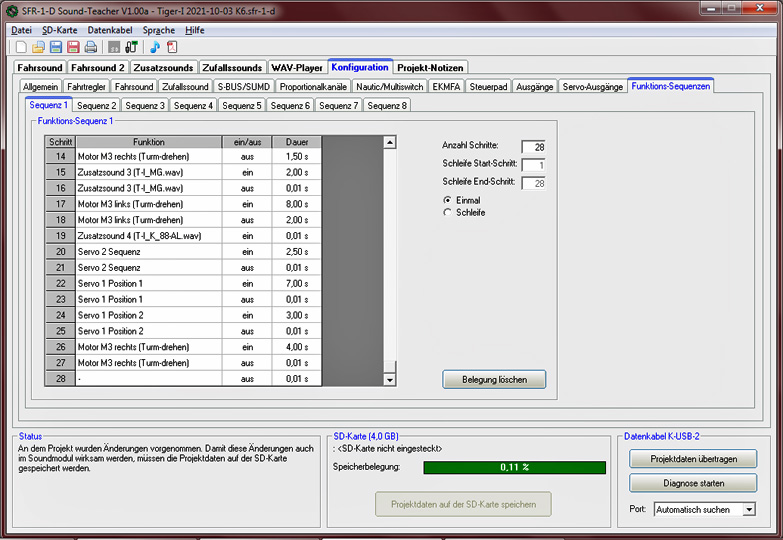

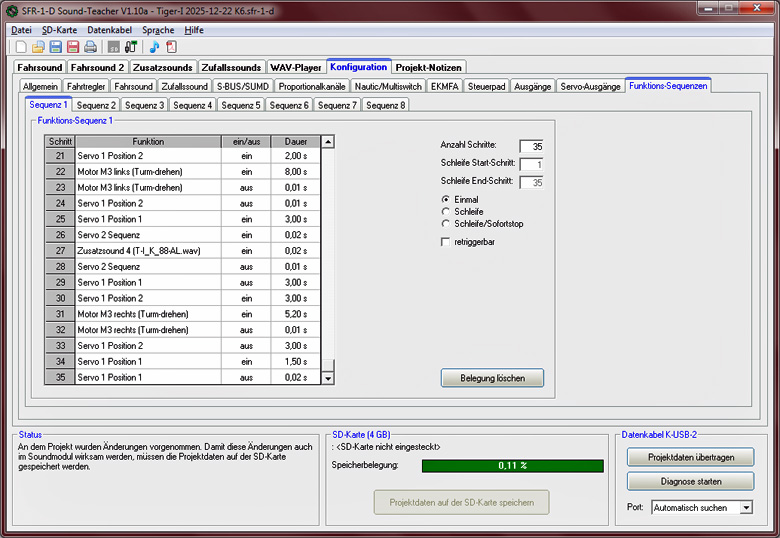

Funktions-Sequenz 1 Teil 2

Bei dieser Funktions-Sequenz ist folgender Funktions-Ablauf hinterlegt.

6. Der Turm dreht nach links auf ca. 9 Uhr, dann erfolgt ein Kanonenschuß.

7. Schuß-Geräusch der Kanone, einmalig

8. Der Rohrrückzug (Servo-Sequenz 2) beim Schuß, einmalig.

9. Die Kanone in Nachladestellung (Servo-1 Position-1, heben/senken der Kanone) nach dem Schuß, einmalig.

10. Die Kanone dreht sich wieder in Ausgangstellung 12 Uhr.

So eine programmierte Funktions-Sequenz sieht natürlich für den Betrachter beeindrucken aus wenn der Panzer alles alleine macht ohne das man irgendeinen Hebel oder Schalter bedient.

Nachteil der Sache bei diesem Beispiel, ist jedesmal wenn die Kanone abgefeuert wird läuft die ganze Funktions-Sequenz komplett durch.

Tipp: Nicht allzu umfangreiche Funktions-Sequenzen programmieren, es sein denn man hat 16 oder mehr Kanäle die eine Auswahl zulassen.
