Modellcraft MP-26 (Flysky FS-CT6) |
Sender (Protokoll AFHDS-A) |
|||||||||||||||||||||||||||||
|
Sender |
Empfänger
Bedienugsanleitung |
Firmware & Software Für beide Bereiche gibt es keine Update Möglichkeiten. Modellspeicher intern: keinen Modelleinstellungen sichern: als Datei Modelleinstelungen laden: aus Datei Modellnamen Anzeige: keine |
Modelle 1:16 EDW Tiger-II 1:16 EDW Jagdtiger 1:16 EDW Panther G
|
|||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||
| 1. Ansicht nach dem Entfernen des Deckels, zum kompletten Entfernen muss links der Anschlußstecker vom Batteriefach ausgesteckt werden. | ||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||
| 2. Die kleine Epoxitharz-Platine auf der größeren Hartpapier-Platine ist das Empfänger-Modul, auch erkennbar am Antennenkabelanschluss. | ||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||
| 3. Die "Knüppel-Modeinstellung" kann nur über die Software mit Hilfe des PC´s geändert werden. | ||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||
| 4/5. Das weisse Bauteil ist ein Nachbau des Zentrierbügels aus dem Steuerknüppel, rechts das schwarze Bauteil ist ein Originalteil. | ||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||
| 6. Den ganzen Knüppel ausbauen, Kabel ablöten. | 7. Die Wellensicherung lösen. | |||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||
|
8. Die Wellensicherung herausziehen. |
9. Den Poti herausziehen. |
|||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||
| 10. Knüppelteile nach der Teilzerlegung. | ||||||||||||||||||||||||||||||
| nach oben | ||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||
|
11. Daten / PC-Anschluss. |
12. Strom-Ladebuchse. |
|||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||
|
13. Das Daten-Kabel mit integrierter Hardware im USB-Anschluss und PS-2 Stecker. |
||||||||||||||||||||||||||||||
| nach oben | ||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||
| 14. Der Sender wird bei meiner Konstruktion nur in das Senderpult eingeschoben und rastet dann selbst ein. | ||||||||||||||||||||||||||||||
| nach oben | ||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||
|
15. Einen Regler eventuell mit BEC-Anschluss. |
16. Einen Verbraucher, kann auch ein Servo sein. |
|||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||
|
17. Eine Stromquelle. |

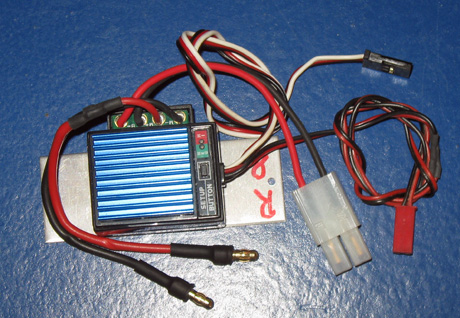

18. Der Aufbau noch ohne Empfänger mit offenem BEC (aus/ein). |
|||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||

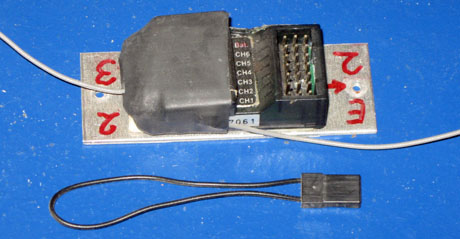

| 19. Der R6A besteht aus zwei Teilen, hier aufeinandergesetzt. | 20. Gesichert mit einem Schrumpfschlauch, unten der Bindestecker. | |||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||
|
21. Der Bindestecker muss auf den Eingang "Bat." gesteckt werden, als "Brücke" zwischen der Impulspin (links) und der Minuspin rechts. |
||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||
|
22. Der Regler wird auf einen Kanal gesteckt, unten der BEC-Anschluss ist noch geöffnet der Brückenstecker schließt den Stromkreis. |
||||||||||||||||||||||||||||||
