FS-Senderpult

Senderpult

Modellcraft MP-26

Modellcraft T-6

Material

Bearbeitung

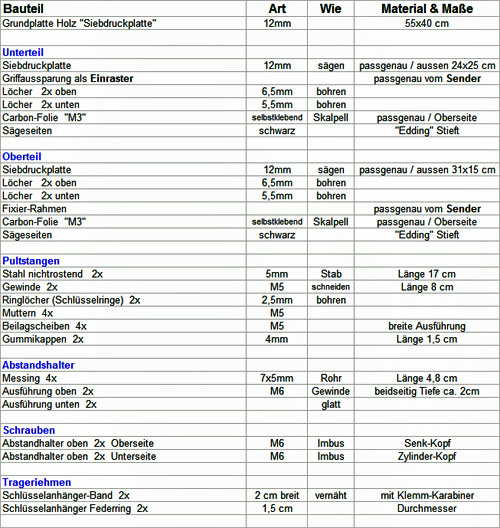

1. Materialliste

2. Das Grundmaterial eine 12mm starke Siebdruckplatte. Diese Platten werden unter anderem als Ladeflächen-Boden in LKW´s eingebaut.

3. Die zwei Pultstangen sind aus 5mm nichtrostenden Stahlsäben Länge jeweils ca. 17cm.

4. Die vier Abstandshalter sind aus Messingrohr 7x5mm Länge jeweils 48mm.

6. Die Bodenplatte mit Löchern und Bügelaussparung.

7. Der Fixierrahmen an die Oberseite des Senders angepasst.

8. Was für die Optik, die Carbonfolie ist von M3.

9. Das Bodenplatte fertig beklebt mit der Folie. Das Senderpult ist seit 5 Jahren im Gebrauch, M3 ist halt ein Top Marke.

11. Der Fixierrahmen fertig beklebt, deutlich sind die Aussparungen der kleinen "Füsse" vom Sender zu erkennen.

12. Die Abstandshalter, zwei haben jeweils an beiden Seiten ein ca. 4cm Tiefes M6-Gewinde, die Anderen zwei sind innen glatt.

13. Die Pultstangen haben an einem Ende jeweils ein ca. 8cm langes M5-Gewinde und am anderen Ende ein 2,5mm Loch.

14. Einer der beiden Oberen Abstandhalter. Die Schraube an der Unterseite ist zylinderisch die für Oben konisch.

15. Ansicht von oben: In den Fixierrahmen werden die Pultstangen sowie die Abstandshalter von oben eingesteckt und befestigt.

16. Ansicht von unten: Die zwei Hülsen von den Pultstangen sind aufgschoben, alle habe jeweils ein Unterlagscheibe bekommen.

17. Die Bodenplatte wird über die Pultstangen gelegt, dann die oberen Schrauben eindrehen und zum Schluss die Muttern unten.

18. Die Pultstangen haben um das Gewinde zu schützen jeweils eine Gummi-Schutzkappe, die Imbus oben haben das nicht nötig.

19. Wichtig für die Lebensdauer des Senderpultes alle Metallteile die gegen das Holz drücken haben eine Beilagscheibe vorgelegt.

20. Auch der "Tragegurt" ist ein Eigenbau aus zwei normalen Schlüsselbändern die miteinander vernäht sind.

21. Die Einrastvariante ist mehr oder weniger Zufall, meine Abstandshülsen waren minimal zu kurz so wurde aus der Not eine Tugend.

23. Der Sender sitzt perfekt, durch die optimale Stärke und Beschafenheit der Holzplatte lässt sich diese leicht drücken ohne zu brechen.

24. Der Sender Modellcraft MP-26 im Senderpult.

25. Der Sender Modellcraft T-6 im Senderpult.
