1:16 RC - Panzer Jagdpanzer Kanonenrohr schwenkbar Eigenbau kein Bausatz. geeignet für Jagdpanzer 1:16 |
||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||
|
Schwenkbarkeit - Warum Bei den Originalen war es gar keine Frage das schon bei der Konstruktion die Möglichkeit des seitlichen richtes berücksichtigt wurde, es war eine der Vorgaben die unbedingt einzuhalten waren. Entstehungsgeschichte Der Ursprungsgedanke war der Infanterie eine motorisierte Panzerabwehrwaffe an die Hand zu geben. Sichwort "Blitzkrieg" |
||||||||||||||||||||||||||||||
|

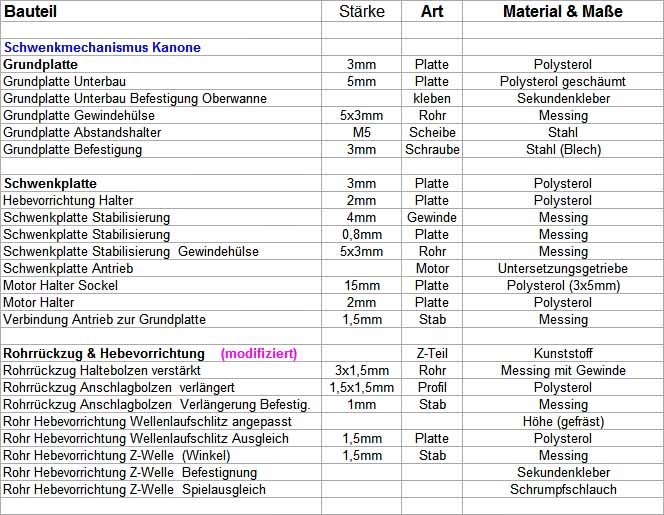

Die Konstruktion |
Einbau |
|||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||
| nach oben | ||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||
| 1. Vor dem "Aufräumen" im jeweiligen Aufbau sollte man wissen was man vorhat, so macher Sockel kann hilfreich sein. | ||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||
| 2. Die Grundplatte der Schwenkvorrichtung wird auf die oben gezeigten Schraubenlöcher aufgeschraubt. | ||||||||||||||||||||||||||||||
 |
 |
 |
||||||||||||||||||||||||||||
| 3. Grundplatte von oben mit M-5 Gewindehülse. |
4. Grundplatte von unten mit Ausgleichssockel. |
5. Seitenansicht | ||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||
| 6. Die Stahl-Beilagscheibe ist sehr wichtig den sie sorgt für den nötigen Abstand der Drehplatte zu den Befestigungsschrauben der Grundplatte. | ||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||
|
7. Die Kanonenblende eines Jagdpanthers mit "Rohrwiege", dies Konstruktion wird auf der Drehplatte befestigt. |
||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||
| 8. Um die Kanone höher heben zu können, habe ich nachgebessert. | 9. Die "Schildzapfen" sind mit 2mm Stahlwellen verstärkt. | |||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||
|
10. Die "Schildzapfen" werden an die Haltevorrichtung geschraubt. |
11. An den "Schildzapfen" werden die "Schildzapfenlager" montiert. |
|||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||
|

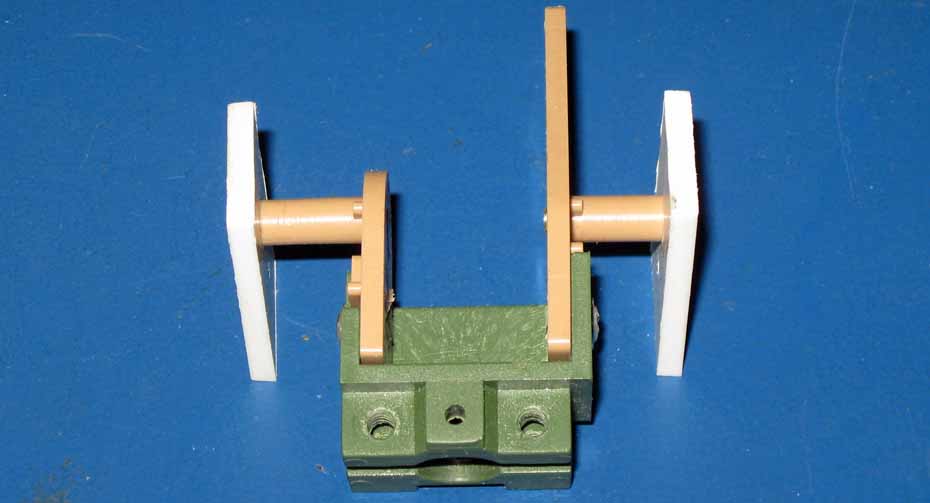

12. Die fertige "Rohrwiege" , die farbigen Teile sind aus dem Handel, die "Schildzapfenlager" sind aus einer 2mm Polysterolplatte gefertigt. |
||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||
|
13. Die "Rohrwiege" wird nun auf die Drehplatte geschraubt. Die "Schildzapfen" sollten möglichst passgenau in den "Schildzapfenlager" sitzen. |
||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||
| 14. Die Drehplatte wird mit einer M-5 Schraube auf der >> | 15. >> Sockelplatte befestigt. | |||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||
| 16. Um ein Wippen der Drehplatte zu vermeiden wird eine >> | 17. >> Sicherung in den Drehschlitz der Grundplatte geschraubt. | |||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||

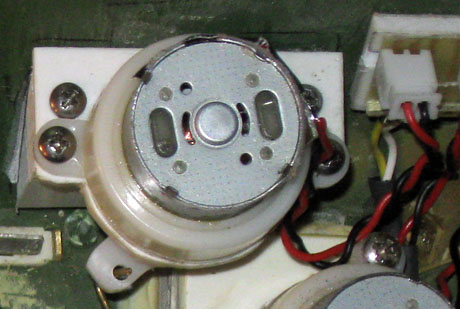

| 18. Der Motor für die Drehplatte, da ich mit einem Kanal zwei Funktionen betreibe habe ich mich gegen einen Servo entschieden. | ||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||
| 19. Der Motor auf der Halterung. | 20. Der Motorhebel wird nach dem Einbau angeschraubt | |||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||
| 21. Der einbaufertige Antriebsmotor wird auf einen Montagesockel geschraubt, vorher die 1,2mm Messing Gelenkwelle einhängen. | ||||||||||||||||||||||||||||||
| nach oben | ||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||
| 22. Die kompakte Bauweise der Taigen Rohrrückzugseinheit mit heben und senken haben mich zum Einbau dieses Systems bewogen. | ||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||
| 23. Beim Bau der Drehvorrichtung ist auf eine optimale Ausrichtung (rechts/links, oben/unten) der Kanone (Kanonenblende) zu achten. | ||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||
| 24. Linke Aufbauseite, der Motor wird am Kabelbaum eingesteckt. | 25. Rechte Aufbauseite, die Leitung wird in die "Zentrale" eingesteckt. | |||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||
| 26. Rechte Steckerleiste der 2er Stecker ist der Steckplatz für die Blitz-LED. | ||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||
|
27. Rechte Leiste, die Motoren der RRZ-Einheit mittig & rechts. |
28. Linke Leiste der 3er rechts MG/Lichtstecker. | |||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||
|
29. Die ganze Elektro-Zentrale des Panzeraufbaus, links Wanne, rechts Blitz sind meine Namen für die von der Steuerplatine kommenden Stecker. Diese Verkabelung (Kabelfarben/Steckplatzzuordnung) ist Individuell, die Basis hierfür ist die Steuer-Modul B-1 mit Beier SFR-1D . |
||||||||||||||||||||||||||||||
