Steuer-Modul -   Warum

Der Grundgedanke ist Kostenersparniss,

toller nebeneffekt Wassertauglich bis zu 10cm je nach Modellausführung und Bauweise, dicht bis zu 2 Stunden.

Die "Kiste" ist eine Weiterentwicklung zu einer Einheit von Einzel-Modulen, wie ich sie bei meinen Modellschiffen angewannt habe.

Ein Modell im Maßstab 1:16 oder größer bietet den nötigen Platz dazu, wenn es eine kompakte Grundform aufweist.



Viele Panzerfahrer besitzen mehrere Modelle, in 99 % aller Fälle sind die Komponenten mehr oder weniger fest eingebaut

und somit nicht für ein anderes Modell verwendbar.

Alle Panzer haben eine rechteckige Wanne, die Größe der Fläche hängt zuwangsweise von der Größe des Fahrzeugs ab.

Das hier vorgestellte Steuermodul passt in alle Panther und Tiger-II Wannen.

In den Tiger-I passt das Modul nur weil es sich um ein Mato vollmetall Modell handelt bei dem der Kettenspanner im Grunde

nur eine verstellbare Spannradkurbel ist.



Dieser Tiger-I ein Mato Vollmetall Modell, Fertiggewicht 9,2 kg überforderte den von mir verbauten Doppelfahrregler mit Sound (Tankcontrol V3).

Ich verbaue nur erstklassige Komponenten und überarbeite die Modelle solange bis sie mehr oder weniger überall durchkommen.

Die absolut größe Herausforderung für eine Panzer ist das Drehen auf der Stelle (Hochachse).

Ein Modell das egal auf welchem Untergrund (Sand, Matsch, Schlamm und Schnee) es auch immer steht, in der Lage ist mehrmals auf der Stelle

zu drehen und anschliesend weiterfahren kann ist perfekt.



Diese Anforderungen sind, das ist jedem klar, kostspielig denn sie erfordern Top Material und hervorragende Komponenten.

Der Sender sowie der Empfänger sind zu vernachlässigen, denn die Leistung muß das Modell erbringen.



Die alles entscheidende Komponente ist das Gehirn (Fahrregler), das beste Getriebe sowie der beste Energielieferant (Akku) nützen nichts

wenn die entscheidende Schnittstelle der Regler nicht in der Lage ist aus Beiden das optimale heraus zu holen.



Bis zu einem Gewicht von etwa 7 kg war die Steuerplatine (Motortreiber, Funktion, Software) Tankcontrol-V3 (20 A pro Motor) noch vertretbar obwohl sie dann auch schon hin und wieder an ihre Grenzen gekommen ist, besonders in sehr schwerem Gelände ganz zu

schweigen von der Software.



Ich habe SFR-1D über mehrere Monate ausgiebig in einem Jagdpanther ca. 7kg, Tiger-I 9,2kg und einem Tiger-II ca. 6 kg getestet, bis heute

habe ich keinerlei Probleme bekommen. Die Meldung der Tank (Akku) ist fast leer, kenne ich nicht mehr, ausser der Akku ist wirklich leer.

Diese Meldung ist bei Tankcontrol bzw. ElMod immer gekommen wenn der Regler überanstrengt war.

SFR-1D ist sogar mit aufgelaufener Kette (auf den Zähnen des Kettenrades) nichts gekommen, erst als die Kette völlig vom Laufwerk

war musste ich den Test beenden.

Zu beachten sind die Motoren das sie ausreichend gekühlt werden, denn die 30A Max. 60A bis zu einer Minute können die Motoren schon mal

zum kochen bringen und ich fahre 540er Baugröße mit 50:1 Untersetzung.



Da ich aber absolut keine Lust hatte meine "Kiste" aufzugeben musste eine andere Steuerplatine her die mehr Leistung bringt,

zumal Tankcontrol den Betreib eingestellt hat.



Durch meine Kiste ist es möglich den doch sehr teueren Inhalt in sehr viele Modelle einzubauen ohnen großen Aufwand.

Beim umsetzten in ein anderes Modell brauche ich nur die Motoren vom Getriebe, die Schläuche vom Rauchgenerator und den Stecker vom Kolonnenfahrlicht anschliesen und fertig.



Der Doppelfahregler mit Sound SFR-1D hat ausser seiner hervoragenden Leistung und flexibilität auch noch eine unglaublich tolle Software

zu bieten die nicht nur in 1:16 Panzern zu verwenden ist sondern praktisch in allem was sich bewegen lässt.

Ich für meinen Bedarf finde das erlernen einer Software als nötiges Übel, das ich aber nicht bei jedem Modell wieder haben muß.

Durch die leicht austauschbare Micro-SD Karte ist es möglich alle modellspezifischen Informationen (Geräusche, Funktionen usw.) einfach und

übersichtlich aufzubewaren und dem jeweiligen Modell zuzuordnen ohne irgend welche komischen Speicher im Sender zu suchen.



Ein kleines Beispiel wie rentabel SFR-1D von der Firma Beier ist.

Bis Dato habe ich um einen Schußblitz im Kanonenrohr zu erzeugen zu können ein Blitz-Modul für 13.-€ in jeden Panzer einbauen müssen,

jetzt verbaue ich eine 0,42 € teure weiße 5mm LED und sorge für den Blitz durch die richtige Programmierung der Software von SFR-1D.

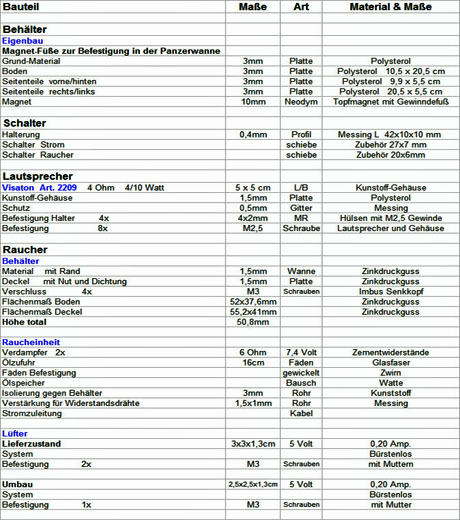

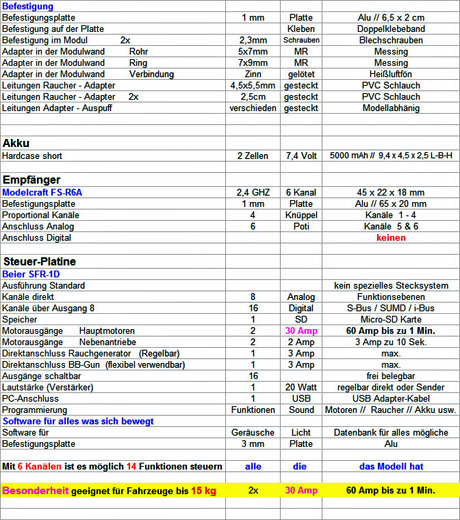

Material & Maße

Modul-Box

Lautsprecher

Panther- Wanne

Tiger-I- Wanne

nach oben

Tiger-II- Wanne

nach oben

Beier SFR-1D

nach oben

Belegung & Erklärung

als PDF

Einteilung &Verkabelung

nach oben
als PDF als PDF
