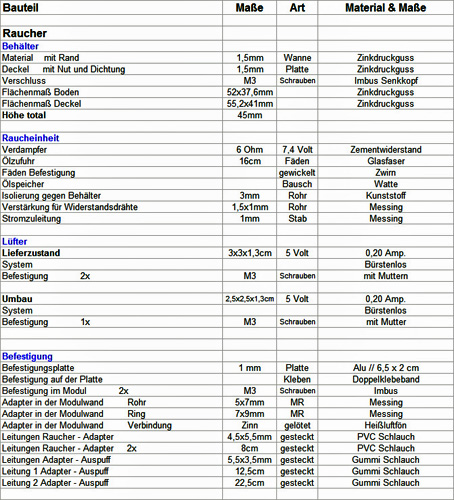

Das Lüftersystem Material & Umbau Eingebaut & Materialliste "Variante 2" |
HengLong Rauchmodul Probleme Eingebaut
|
|||||||||||||||||||||||||
|
Rauchgenerator - Warum Wenn die Möglichkeit besteht sollte in alle RC-Modelle die einen Verbrenner-Antrieb im Original haben ein Raucher eingebaut sein, das Modell wirkt einfach authentischer. Was verbessert werden kann ist die Menge des erzeugten Rauches sowie der Ausstoß über den Auspuff bei einem Fahrzeug bzw. den Schornstein bei einem Schiff. |
||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||
| 1. Der von RC-Tank vertriebene Rauchgenerator im Lieferzustand | ||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||
| 2./3 Die erzeugte Rauchmenge war einfach viel zu wenig, allso habe ich mir das Teil mal genauer angeschaut und mich zu Umbau entschlossen. | ||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||
| 4. Ein Stück Glasfasergewebe als Ersatz für das Gewebebändchen. | 5. Die Glasfaserfäden zuschneiden. | |||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||
| 6. Ein Zementwiderstand wird zum Verdampfer. | 7. Der Widerstand ohne seinen Zementschutzmantel | |||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||
| 8/9. Der RM-1 Behälter in Originalhöhe, die Trennlinie ist angezeichnet. Rechts nach dem Trennen. | ||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||
| 10/11. Beide Hälften habe ich plan gefräst, das Unterteil bis auf Bodenhöhe. Verklebt wurden die Hälften mit "Skin" von Jamara. | ||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||
| 12. Beide Hälften vor dem Verkleben. | ||||||||||||||||||||||||||
| nach oben | ||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||
| 13. Anschlussadapter und Kupplung für die Kunststoffleitungen. |
14. Ein Anschlussadapter mit Nachfüllöffnung & Verschlusskappe. |
|||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||
|
15. Die eingeschraubten und abgedichteten Adapter im Deckel. |
16. Der Deckel von unten. |
|||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||
| 17. Plastikrohr zur Isolierung, Messingrohr als Versteifung im Deckel. | 18. Der Verdampfer ist mit zwei Fahnen fast ganz bedeckt. | |||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||
| 19. Der Verdampfer darf den Deckel nicht berühren. | 20. Die Wattefüllung, ganz normale Handelsware. | |||||||||||||||||||||||||
 |
 |
 |
||||||||||||||||||||||||
| 21. Der Originallüfter, zu groß. | 22. Der neue Lüfter, etwas kleiner. | 23. Der neue Lüfter, in Einbaurichtung. | ||||||||||||||||||||||||
 |
||||||||||||||||||||||||||
| 24. Linke Seite des Rauchers, als Leiter habe ich 1mm Messingdraht verwendet und mit einem Schrumpfschlauch isoliert. | ||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||
| 25. Die kleine Platine dient als Sammellötstelle an der auch der Lüfter angelötet ist. | ||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||
| 26. Blick von oben, links der Platinenrest verschliest ursprüngliche Löcher. Als Kleber habe ich "Skin" wie für den Boden verwendet. | ||||||||||||||||||||||||||
| nach oben | ||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||
| 27. Links der rote Stieft ist der Schalter des Rauchgenerators, die zwei Schlauchleitungen führen zu den Ausgängen im Steuermodul B-2. | ||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||
| 28. Die Schläuche von B-2 zu den Auspuffanschlüssen führen durch den Motorraum und sind aus Gummi, das ist unempfindlicher als PVC. | ||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||
