Verkehrsboote

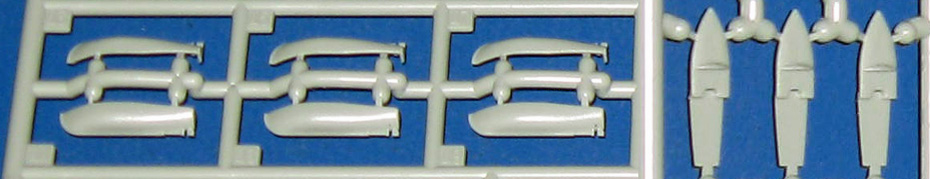

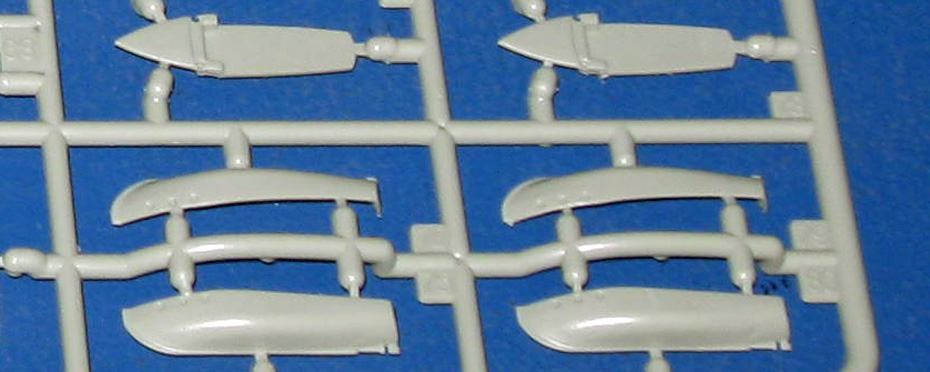

1. Im Bausatz sind 3 Verkehrsboote 11m enthalten für die keine Teile auf der Ätzteilplatine sind.
2. Für die Admiralsboote gibt es auch keine Ätzteile, das Ruder und die Welle sind aber besser zu erkennen als bei den Verkehrsbooten.

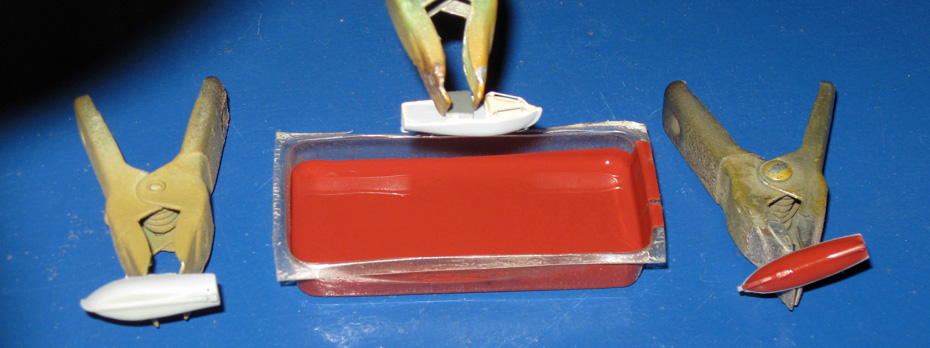

3. Bei den Booten und Kuttern ist die Schiffsbodenfarbe die selbe wie beim Schiff selber. Das Tauchverfahren ist besser als streichen.

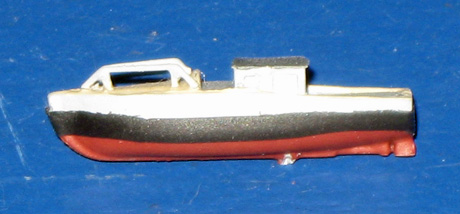

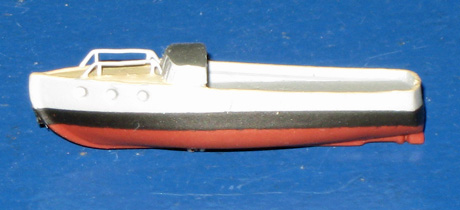

4/5. Der Wasserlinienstreifen ist bei allen aus M3 Folie geschnitten.

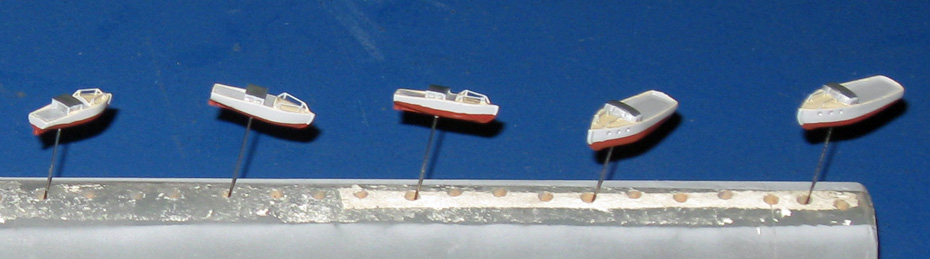

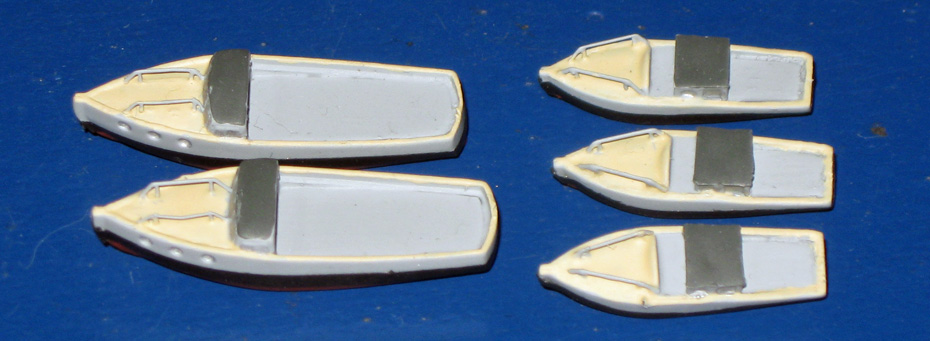

6. Die Admiralsboote und Verkehrsboote der Admiral Graf Spee noch ohne Wasserlinienstreifen .

7. Die Geländer sind Teile von der Saemann Reling (3032) und mit Sekundenkleber befestigt.
nach oben

Rettungsboote

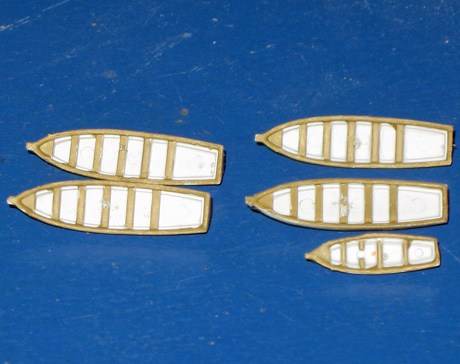

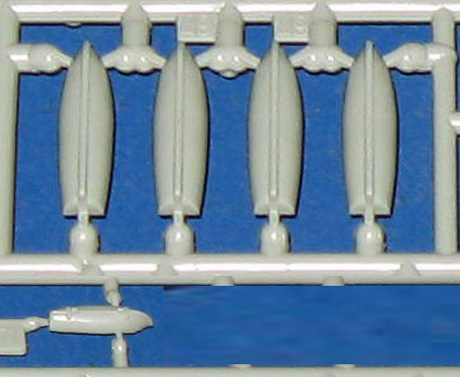

8/9. Die vier Kutter sowie das Dingi sind alle am Stück gegossen, allerdings sind keine Ruder enthalten.

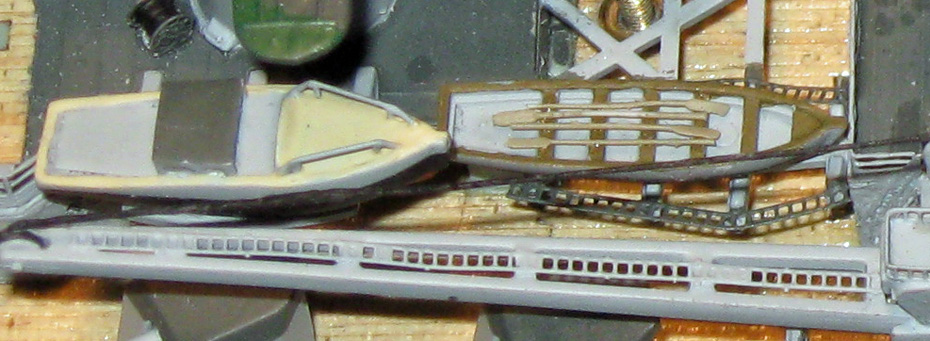

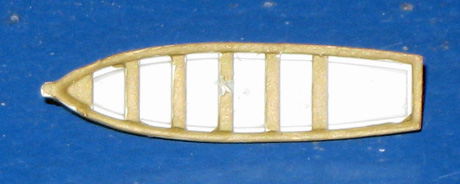

10/11. Bei den Kuttern und dem Dingi ist der Innenboden mit Humbrol 148 und die Bänke sowie der Rahmen mit Humbrol 187 lackiert.
12/13. Das Dingi vom Bausatz ist im Gegensatz zum Bausatz nicht besondres detailliert und dazu noch unsauber gegossen.

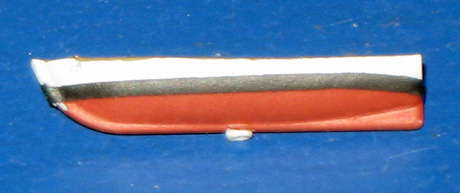

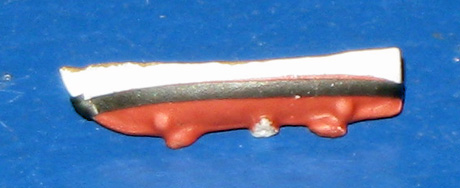

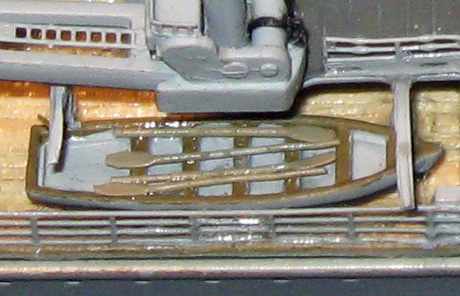

14/15. Bei allen Ruderbooten ist der schwarze Wasserlinienstreifen aus M3 Folie geschnitten wie bei den großen Booten auch.
16/17. Die Ruder sind aus erwärmten und gezogenen Spritzgussästen. Die dabei gewonnenen dünnen Plastikfäden sind die Grundlage.
18.  Diese Plastikfäden einfach auf die Länge der Boote zuschneiden und die Spitze einer Seite mit einer glatten Zange flach drücken.
nach oben

Davids & Winden

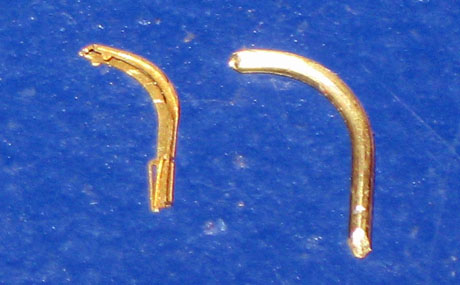

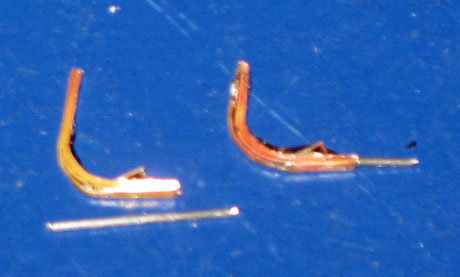

19. Links eine Winde vom Ätzteilsatz, viel zu filigran. 20. Links gebogen mit Stahlstieft, rechts fertig verlötet.
21. Alle Winden sind aus 0,5 Messingstab gebogen, alle David´s sind vom Ätzteilsatz und zusätzlich mit einem 0,5mm Stahlstieften verlötet.
22. Linke Oberdecksseite beim Matrosen eine Winde, rechts unterhalb der 10,5cm Flak zwei David´s mit Kutter und Rudern.

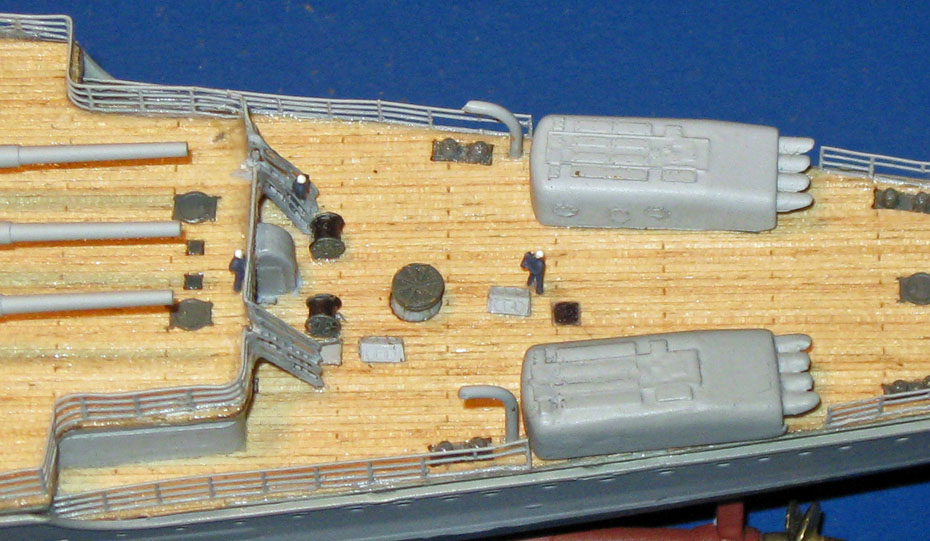

23. Die beiden Winden jeweils hinter den beiden vierfach Torpedowerfern auf dem abgesetzten Achterdeck.

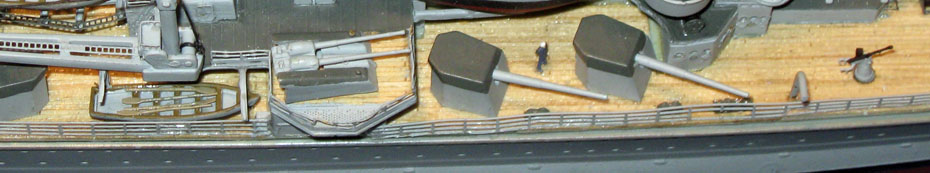

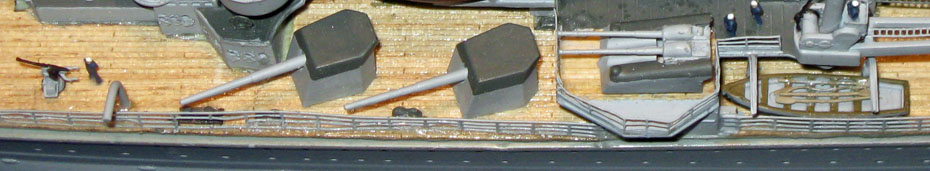

24. Rechte Oberdecksseite unterhalb des Kran´s zwei David´s mit Kutter, vorne zwischen einer 15cm Kanone und der 2cm Flak eine Winde.
nach oben

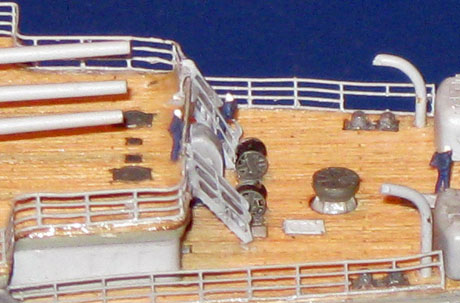

Schlauchrollen

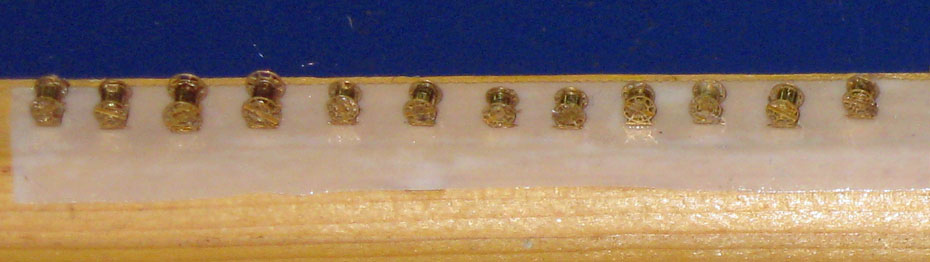

25. Die im Ätzteilsatz enthaltenen Schlauchrollen entsprechen der benötigten Menge die wirklich auf "Admiral Graf Spee" vorhanden waren.

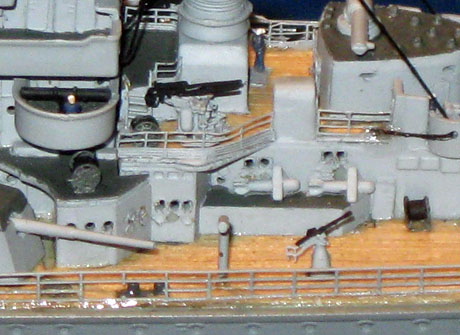

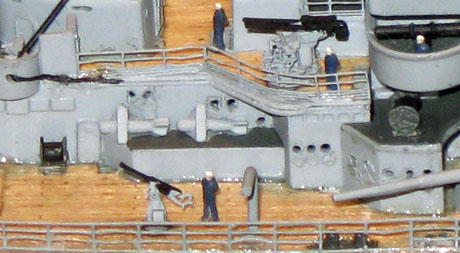

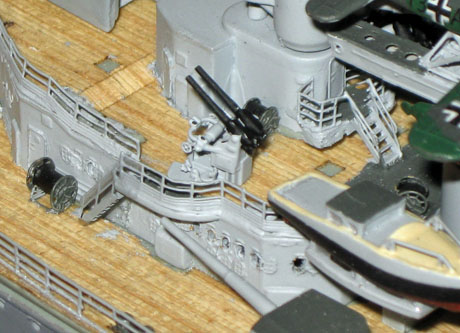

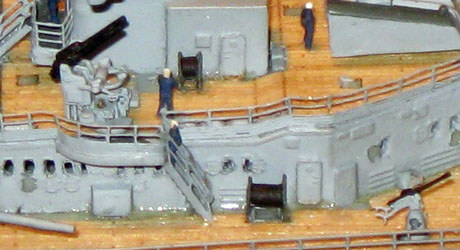

26. Links eine Kleine, unterhalb der 3,7cm eine größere Schlauchrolle. 27. Neben dem Matrosen eine Kleine, unten eine große Schlauchrolle.
28. Zwei große Schlauchrollen jeweils neben den Abgängen. 29. In der Mitte sind die Schlauchrollen schwarz bemahlt.

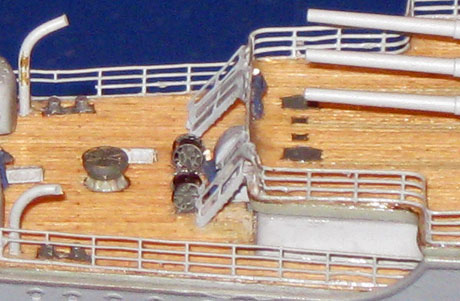

30. Links eine Große, rechts neben dem Boot eine kleine Schlauchrolle. 31. Zwei links von der 3,7cm Flak, eine kleine Schlauchrolle rechts.
nach oben

Matrosen

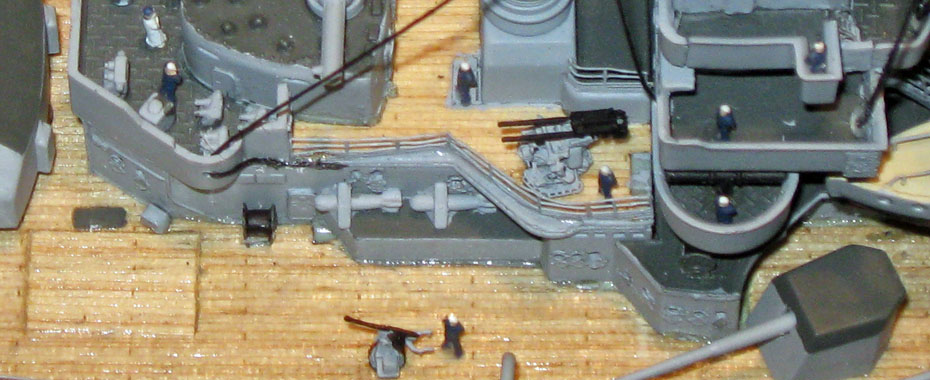

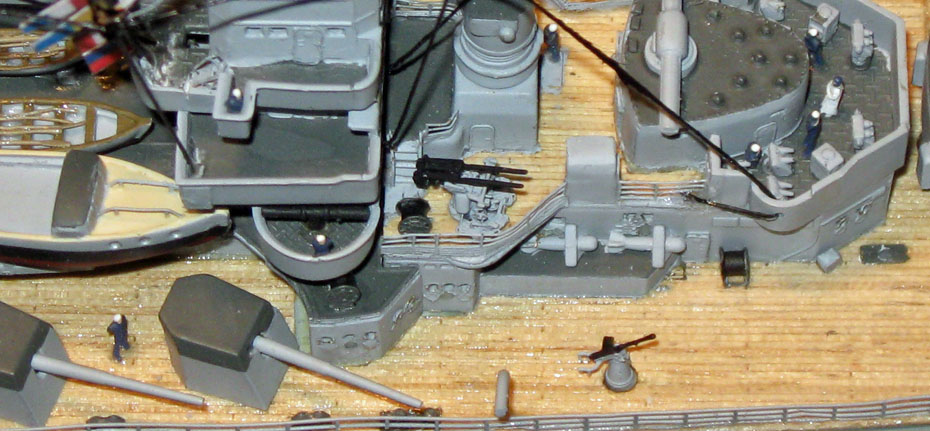

32. Links oben in der Mitte des vorderen Kommandostandes Kapitän Langsdorff, auf dem Bild sind noch 7 Matrosen zu sehen.

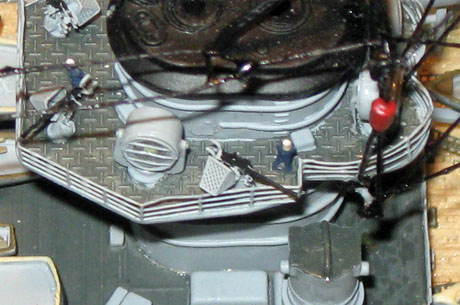

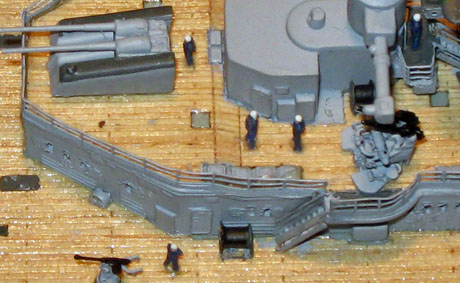

33. Bei den 2cm Flak am Schornstein stehen 2 Matrosen. 34. Links vom Kran 2 Matrosen im Gespräch, einer im Kran.

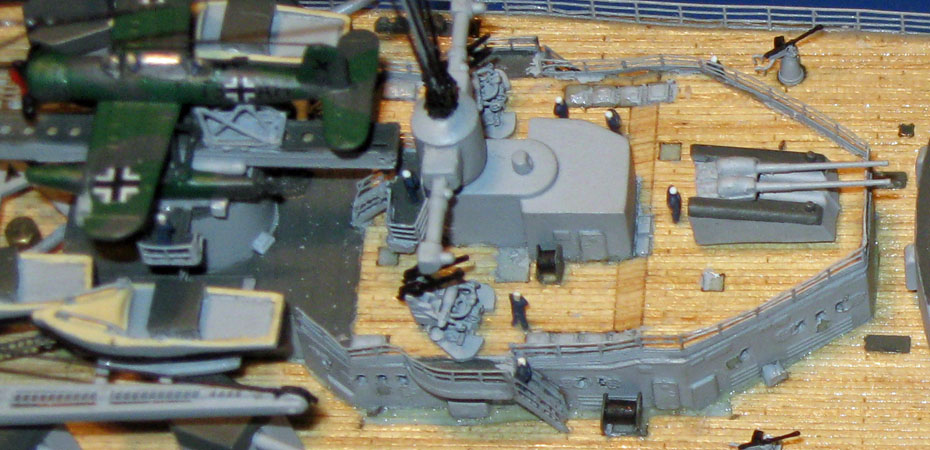

35. Auf dem Bild sind verteilt 8 Matrosen und im Flugzeug der Pilot sowie der Bordschütze zu sehen.

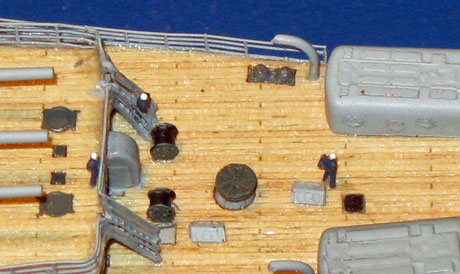

36. Die drei Matrosen vom Achterdeck. 37. Fünf Matrosen rechts am hinteren Kommandostand.

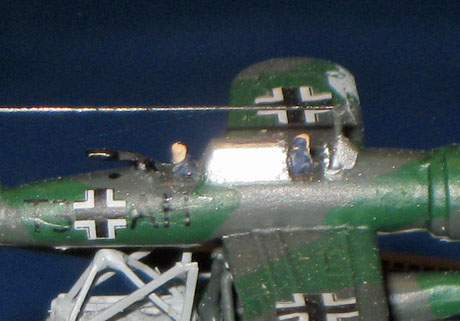

38. Bordschütze und Pilot in der Arado 196 mit offener Kanzel. 39. Schornsteinplattform rechts, ein Matrose bei der 2cm Flak.
40. Rechte Seite beim Kommandoturm und dem vorderen Gefechtsstand sieben Matrosen und in weiß Kapitän Langsdorff.
