Modellbausatz - Modellfehler
" Admiral Graf Spee "
Die Graf Spee war das Letzte fertiggestelle Panzerschiff der Deutschland-Klasse, von den geplanten fünf Stück wurden drei gebaut, aus Nummer vier und fünf wurden die Schlachtschiffe "Scharnhorst" und "Gneisenau". Die Schwesterschiffe "Deutschland" (Lützow) und "Admiral Scheer" wurden umgebaut, ursprünglich hatte "Admiral Scheer" auch den wuchtigen Turm-Mast wie die Admiral Graf Spee. |
|||||||||||||||||||||||||||
 |
|
||||||||||||||||||||||||||
|
Inhaltsverzeichnis
1 Deutschland-Klasse Generalpläne 1.1 Deutschland (Lützow) 1933-45 2 Bordflugzeug 3 Aufbauten 4 Kommandoturm 5 Bausatz |
Schiffs-Daten Original 1939 Einsatzverdrängung 16020 to Länge ü.a. 186 m Breite max. 21,65 m Tiefgang 7,3 m Bewaffung 6x 28 cm L/52 Drilling 8x 15 cm L/55 Einzel Flak 6x 10,5 cm L/65 Zwilling 8x 3,7 cm L/83 Zwilling 10x 2 cm L/ 65 Einzel Torpedorohrer 8x 53,3 cm Vierling Flugzeuge 2x Arado Ar 196 A1
Boote 1x 11,5 m Admiralsboot 2x 11 m Verkehrsboote 1x 9 m Motorpinasse 4x 8,5m Kutter Klasse-II 1x 6m Dingi o.Motor Besatzung 1150 Gesamt Antrieb 8x Dieselmotoren 54000 PS 2x Wellen 2x Schrauben dreiflüglich, Ø 4,40m 1x Ruder (mittig) |
Schiffs-Daten RC-Modell Fahrfertig 638 g Länge ü.a 65,1 cm Breite max. 7,6 cm Tiefgang 2,6 cm Bewaffung 6x 28 cm L/52 Drilling 8x 15 cm L/55 Einzel Flak 6x 10,5 cm L/65 Zwilling 8x 3,7 cm L/83 Zwilling 8x 2 cm L/ 65 Einzel Torpedorohrer 8x 53,3 cm Vierling Flugzeuge 1x Arado Ar 196 A1
Boote 1x 11,5 m Admiralsboot 2x 11 m Verkehrsboote 1x 9 m Motorpinasse 4x 8,5m Kutter Klasse-II 1x 6m Dingi o.Motor Besatzung 25 Gesamt Antrieb 2x Elektromotoren 2x Wellen 2x Schrauben dreiflüglich, Ø 13mm 1x Ruder (mittig) |
|||||||||||||||||||||||||
|
1 Deutschland-Klasse Generalpläne

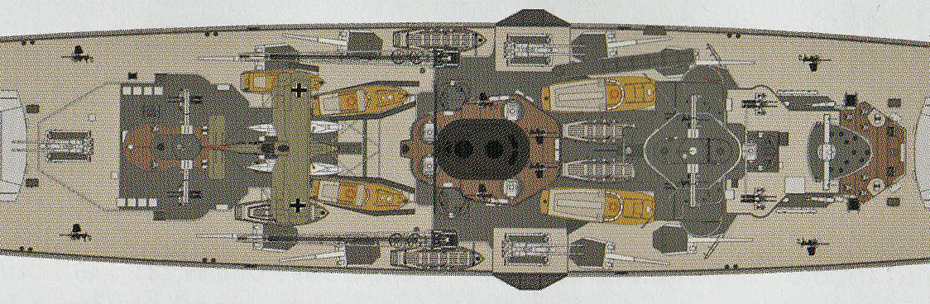

Allgemeine Darstellung der gesammten Aufbauten und Bewaffnung Der Bausatz zeigt das Schiff in beinahe dem Zusstand als es Deutschland am 21. August 1939 zu seiner ersten und einzigen Feindfahrt verlassen hat. |
|||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||
|
2 Bordflugzeug (nach oben) Die Deutschlandklasse hatte zwei Bordflugzeuge, eines stand startbereit auf dem Katapult, das Andere war im Hangar verstaut. Bei der "Deutschland/Lützow" war das Katapult zwischen Kommandoturm und Schornstein eingebaut, bei "Admiral Scheer" und "Admiral Graf Spee" zwischen Schornstein und dem hinteren Kommandostand. |
|||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||
|
3 Aufbauten (nach oben) Admiral Graf Spee führte im Gegensatz zu seinen Schwesterschiffen hinter dem Turmmast einen Stengenmast, ferner kurze Stützbeine am Großmast und zwei große Ladegeschirre hinter dem Schornstein. 1937 - 38 befand sich zwischen Schornstein und Flugzeug-Katapult an Oberdeck ein Deckshaus, in dem die Bäckerei untergebracht war. 1938 erfolgten Änderungen am Turmmast, wobei u.a. die beiden Scheinwerfer-Plattformen abgebaut wurden. An der Stirnseite des Turmmastes wurde als Ersatz eine einzelne neue Plattform errichtet. Ende 1938 erhielt das Schiff am Vormars eine abnehmbare Funkmeßantenne. |
|||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||
|
4 Komandoturm (nach oben) "Admiral Graf Spee" und "Admiral Scheer" führte beide den ursprünglichen Pyramiden ähnlichen Kommandoturm. Die zweite Reihe der rechteckigen Fenster bei der "Admiral Scheer" bestand aber nur aus drei Fenstern im Gegensatz zur "Admiral Graf Spee" bei der vier Fenster eingebaut wurden. |
|||||||||||||||||||||||||||
|
4.1 Admiral Scheer (3 Stück) |
|||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||
|
4.2 Admiral Graf Spee (4 Stück) |
|||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||
|
5 Bausatz Fehler (nach oben) Der Bausatz Academy 14104 in premium Ausführung der "Admiral Graf Spee" ist einer der Besseren auf dem Markt (2014) trotzdem weisst er Fehler auf. Die beiden markantesten sind wohl bei diesem Bausatz die vier Ankerwinden ähnlichen Räder jeweils etwa in der Schiffsmitte hinter den Davids der Kutter sowie der fehlende Decksabgang auf dem Heck der durch eine "Stöpsel" ersetzt wurde. |
|||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||
