Modellbausatz - Modellfehler
" Yamato "
Die markanntesten Falschdarstellungen des Bausatzes Tamiya 78002 Vergleich zum Original. |
||||||||||||
 |
|
|||||||||||
|
Inhaltsverzeichnis
1 Yamato Generalpläne 2 Ankerketten 2.1 Schema Ankerketten 1941 & 1945 3 Aufbauten 3.1 Aufbauteninseln 1941,1944 & 1945 4 Mast 5 Heck |
Schiffs-Daten Original 1945 Einsatzverdrängung 72089 to Länge ü.a. 263 m Breite max. 38,7 m Tiefgang 11 m Bewaffung 9x 46 cm / 6x 15,5 cm Flak 24x 12,7 cm Zwilling 150x 2,5 cm Drillinge 2x 2,5 cm Singel 4x 1,3 cm Zwilling Flugzeuge 4x Aichi E13A "Pete" 3x Mitsubishi F1M "Jake" Boote 2x 17m Motorpinasse 1x 15m Motorpinasse 1x 11m Motorpinasse 4x 12m Motorbarkassen 1x 8m Motorbarkasse 4x 9m Kutter o.Motor 1x 6m Dingi o.Motor Besatzung 2778 Gesamt |
Schiffs-Daten RC-Modell Fahrfertig mit Dampföl xxxx g Länge ü.a 75,5 cm Breite max. 11,5 cm Tiefgang 3,0 cm Bewaffung 9x 46 cm / 6x 15,5 cm Flak 24x 12,7 cm Zwilling 150x 2,5 cm Drillinge 2x 2,5 cm Singel 4x 1,3 cm Zwilling Flugzeuge 3x Aichi E13A "Pete" 3x Mitsubishi F1M "Jake" Boote 1x 17m Motorpinasse 1x 15m Motorpinasse 1x 11m Motorpinasse 3x 12m Motorbarkassen 1x 8m Motorbarkasse 3x 9m Kutter o.Motor 1x 6m Dingi o.Motor Besatzung 68 Gesamt |
||||||||||
|
1 Yamato Generalpläne
Allgemeine Darstellung der gesammten Aufbauten und Bewaffnung Der Bausatz zeigt das Schiff in einer speziell auf die Bewaffung bezogen Zustand den es nie wirklich gab. Auf Grund der Anordung der leichten Flak (2,5cm Drillinge) im Mittelteil und auf den großen Geschütztürmen, kann man nur zu dem Schluß kommen das die Darstellung von 1945 beabsichtigt ist.

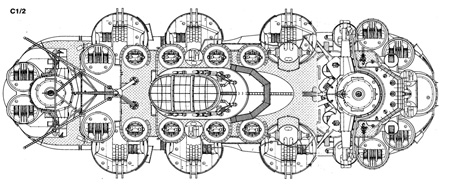

1.1 Bewaffungsschema 1945, der letzten Fahrt.
1.2 Bewaffungsschema 1944, dies entspricht grob dem Bausatz.
.
2 Ankerketten (nach oben) Die im Bausatz angedeuteten Ankerketten auf dem Vordeck entsprechen dem Zustand bis 1943 linke Grafik. Die rechte Grafik vom Bug zeigt Anordung der Ketten ab 1944.
2.1 Schema Ankerketten 1941-43 1944-45 .
3 Aufbauten (nach oben) Die Darstellung der Aufbauten im Mittelteil kann im großen und ganzen als gelugen bezeichnet werden. Der Sockel des Mastes sowie die Anordung der Mastbeine ist im Modell nicht richtig wieder gegeben. Dieser Fehler ist allerdings absolut nicht nach zu vollzeihen, denn beides hat sich von der Indienststellung bis zum Untergang nicht verändert. Die Zwei großen hinteren Scheinwerfer links und rechts vom Schornstein passen so auch nicht zum Bewaffungsschema, diese wurden entfernt um Platz zu schaffen für zwei zusätzliche Richtgeräte die nötig waren um die vermehrten Flakgeschütze auch sinnvoll einsetzten zu können.

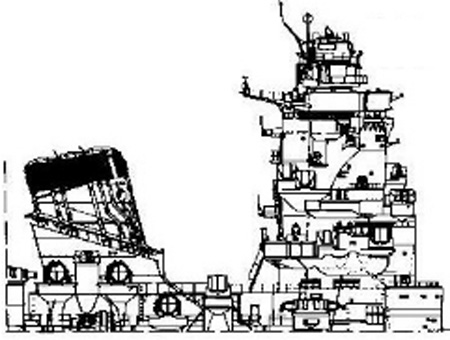

3.1 Aufbauteninseln 1941 1944

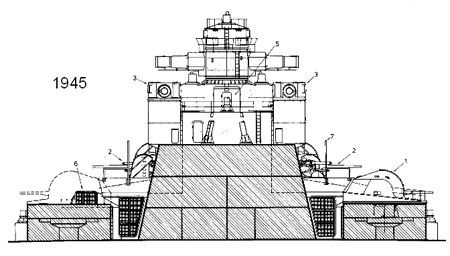

1945
Eine der Falschdarstellungen im Modell die sehr wahrscheinlich auf eine vereinfachte Bausatzproduktion zurückzuführen ist.
Unterhalb des drehbaren Entfernungsmessers für die schwere Artellerie (46 cm) genau in der Mitte der zwei 2,5cm Drillingsflak,
fehlen beim Modell die Splitterschutzrippen. Diese wahren von Anfang bis Ende eingebaut.
Original Modell
Die andere kleineren Unkorrektheiten der Aufbauteninsel werden hier nicht erwähnt, diese zu finden überlasse ich jedem selber.
4 Mast (nach oben) Der im Bausatz enthaltene Mast entspricht im unteren Breich (Standbeine) nicht dem Original. Fehlerhaft ist die Anordung der Standbeine, im Bausatz sind Richtung Heck 2 Beine, Richtung Bug 1 Bein. Beim Original ist Richtung Heck 1 Bein, Richtung Bug 2 Beine. Der Mastausleger im Bausatz sowie die Verstrebung zum Hauptmast zeigt die ursprüngliche Ausführung von 1941, dieser Mast hatte aber die 1944 eingebaute Antenne die Im Bausatz auch enthalten ist nicht.
Die linke Grafik 1941, zeigt den Mast ohne Antenne. In der rechten Grafik 1945, ist deutlich die Antenne zu erkennen soiwe die geänderte Verstrebung.
Die Darstellung im Bausatz ist vollkommen falsch, das eine Bein Richtung Heck ist auf einem Aufbau befestigt und steht nicht eben auf dem Deck.
5 Heck (nach oben) Im hinteren Drittel des Schiffes befindet sich einer der markanntesten Unterschiede zwischen Yamato und Musashi, der nie verändert wurde. Der Verlauf der Transportbahnen auf dem Flugzeugdeck.
Auf der Yamato verliefen die Transportbahnen paralell zu den Verschiebegleisen der Flugzeuge, bei ihrem Schwesterschiff Musashi verliefen die Transport- bahnen paralell zur Schiffsachse. Yamato Musashi

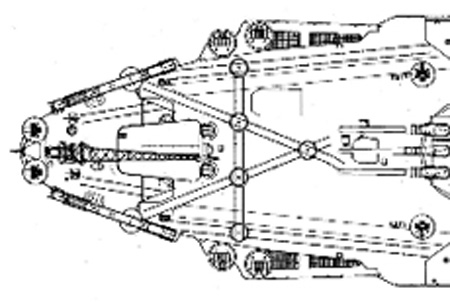

5.2 Flak (Fliegerabwehrkanonen) im Kranbereich (nach oben) Die Ausführung des Heckbereiches im Bausatz zeigt den Zustand bis Ende 1944 linke Grafik. Die rechten Grafiken vom Heck zeigten das Aussehen ab 1945.
1944 1945
|
||||||||||||
