Detail Rumpf

" Yamanto "

Modell 1

Inhaltsverzeichnis

Rumpf

Bugteil

Mittelteil

   Heckteil

Schrauben & Ruder

Inhaltsverzeichnis

Deck

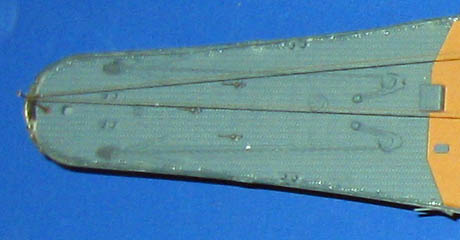

Vordeck

Zentraldeck

Heckdeck

Inhaltsverzeichnis

RC-Aufteilung

Bugbereich & Schiffsmitte

Heckbereich

Antrieb, Steuerung &

Transport

Bugteil

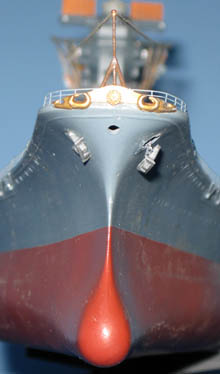

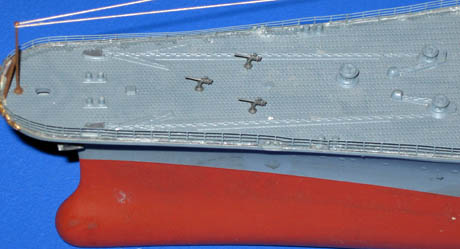

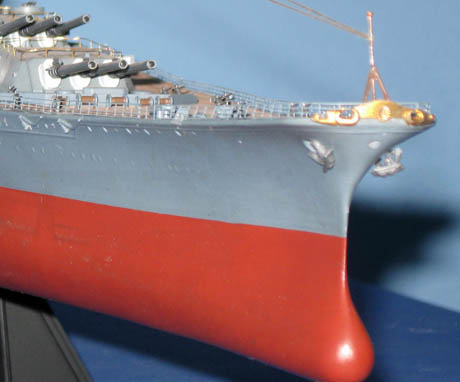

1. Die Kielnase heute Standard, damals revolutionär.

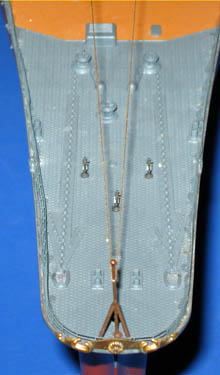

2. Buganker

3. Ohne Luftkennung

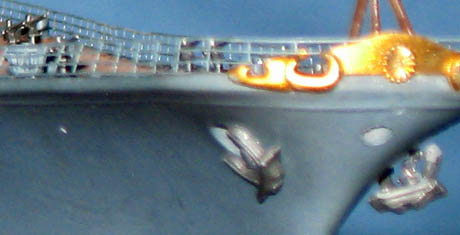

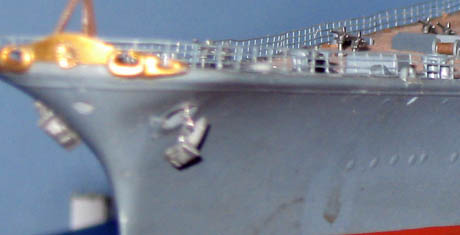

4. Der linke Seitenanker

5. Der rechte Seitenanker

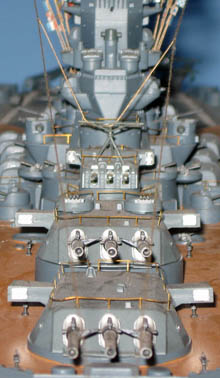

6. Drei 2,5cm L/60 Typ 96 am Bug.

7. Japans aufgehende Sonne am Bug.

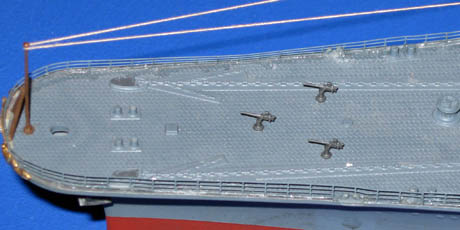

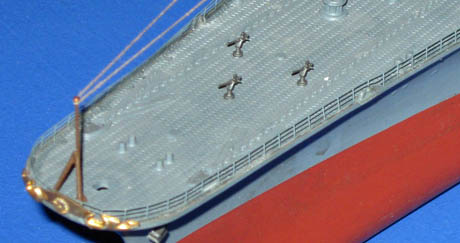

8. Der vordere Flaggenstock aus Messing, gelötet

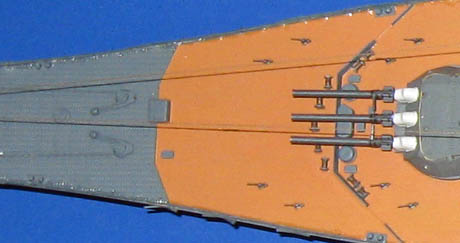

9. Keine echten Ankerketten, Original vom Bausatz.

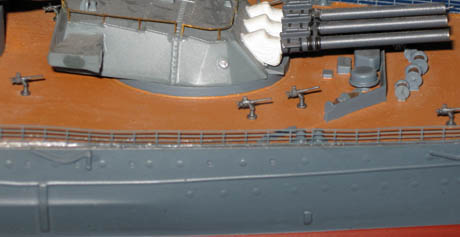

10. Acht 2,5cm L/60 Typ 96 vor Turm A.

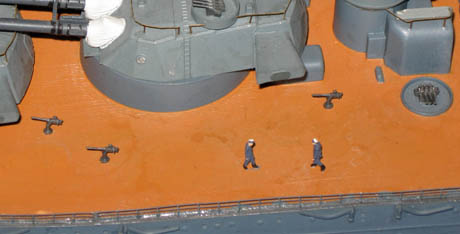

11.  Zwölf 2,5cm L/60 Typ 96 rechts & links von Turm B.

(nach oben)

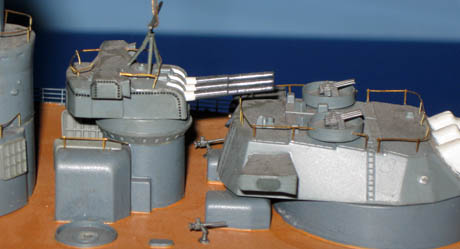

Mittelteil

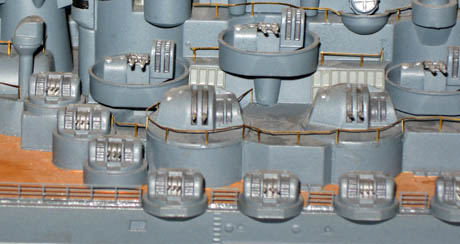

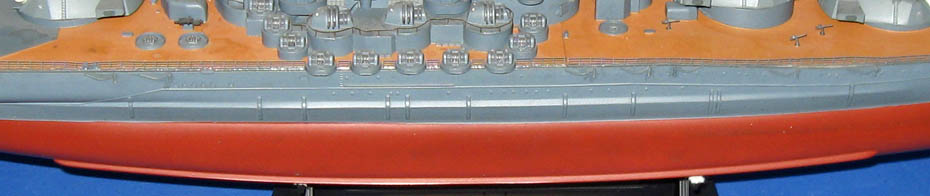

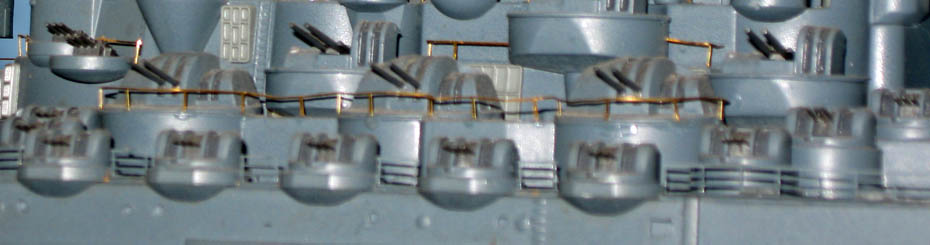

12. Steuerbord (Rechts) Seite mit 2,5cm L/60 Typ 96 und 12,7-cm-L/40 Typ 89 Flak (Fliegerabwehrkanonen).

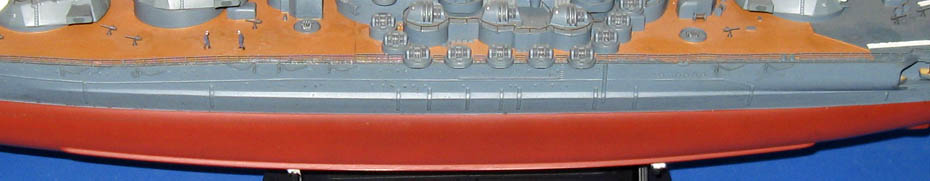

13. Backbord (Links) Seite mit 2,5cm L/60 Typ 96 und 12,7-cm-L/40 Typ 89 Flak (Fliegerabwehrkanonen).

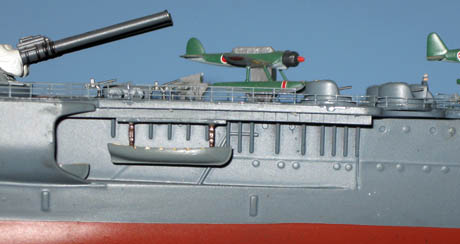

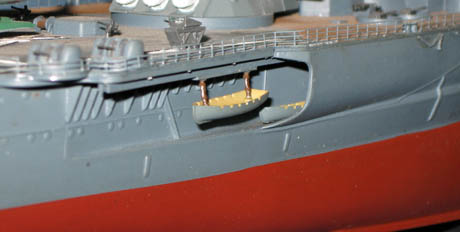

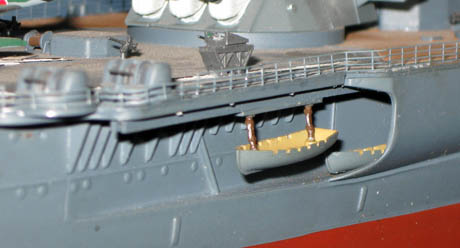

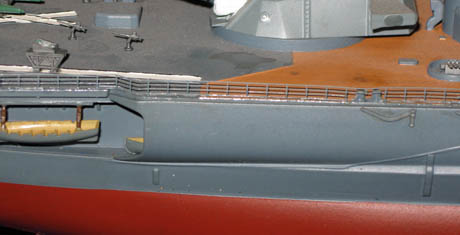

14. Rechter "Tunnel" der Beiboote.

15. Flak-Artellerie rechts hinten von der Mitte.

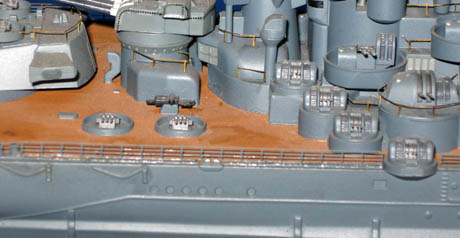

16. Flak-Artellerie rechts Mitte.

17. Flak-Artellerie rechts vorne von der Mitte.

18. Flak-Artellerie rechts bei Turm B.

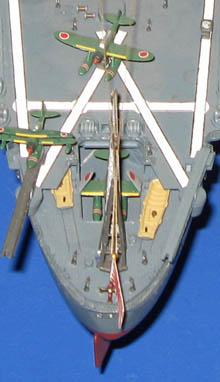

           19. Flak-Artellerie rechts bei Turm A.

(nach oben)

Heckteil

20. Linker "Tunnel" der Beiboote.

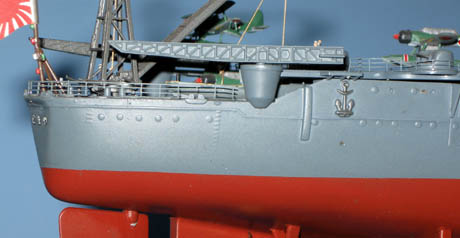

21. Der Heckanker links, Original vom Bausatz.

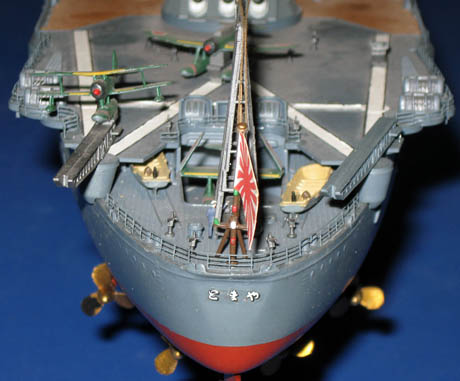

22.  Die drei Schriftzeichen am Heck bedeuten >>

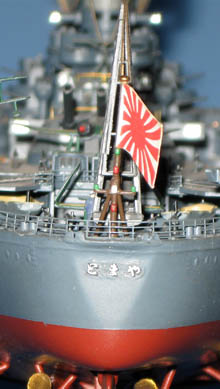

23. Ya-ma-to.

24. Blick in den Hangar.

25. Rechts schwenkbares Flugzeugkatapult.

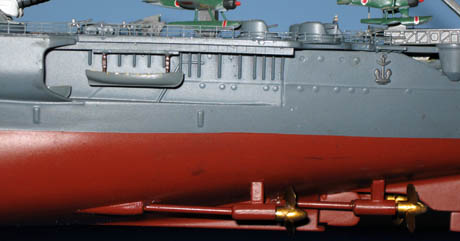

26. Rechter "Tunnel" der Beiboote.      (nach oben)

Schrauben & Ruder

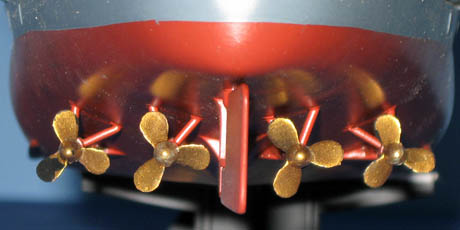

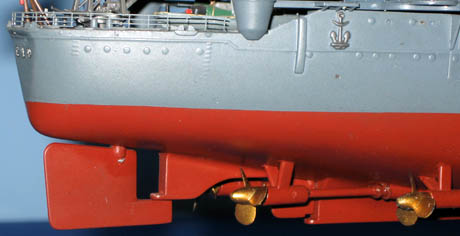

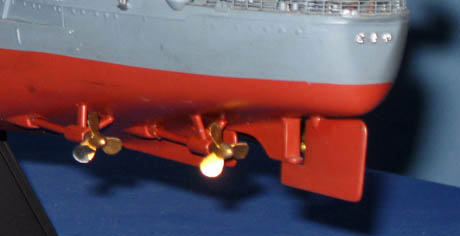

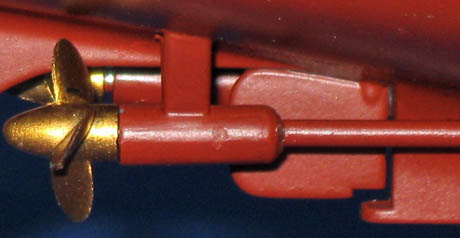

27. Vier schrauben a 5m Ø, beim Original.

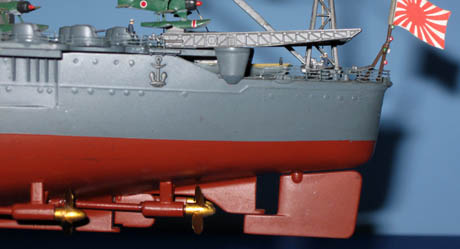

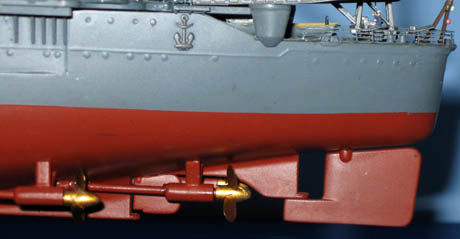

28. Die Ruderanlage wie beim Original, Seriell.

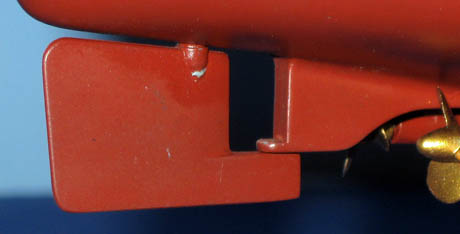

29. Die Ruderanlage vom Bausatz, das Hauptruder >>

30. >> hat zuviel Abstand zum Ruderkiel.

31. Das Hauptruder hat die falsche Form.

    32.  Das kleinere Vorruder ist richtig.

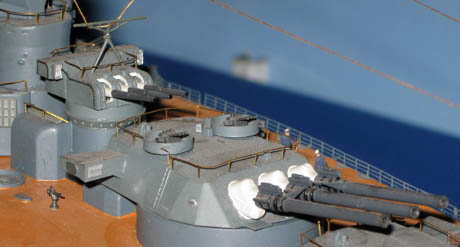

33. Die vorderen Geschütze wie 1945 mit Flak.

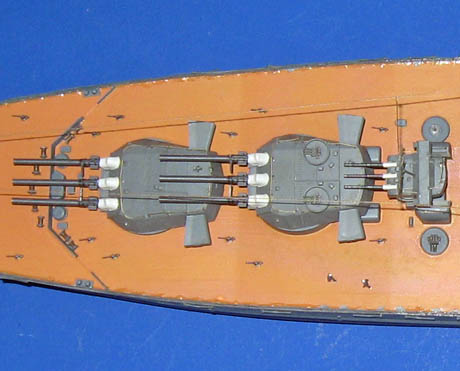

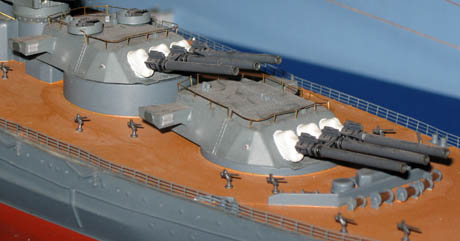

34. Türme 46cm >>

35. darüber 15,5cm.

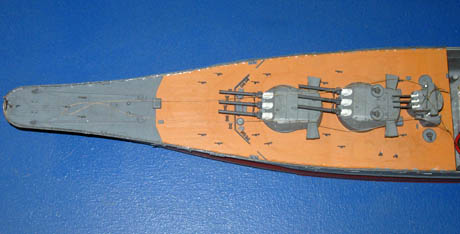

36. Die Flak auf dem Vordeck, Aufstellung von 1944.

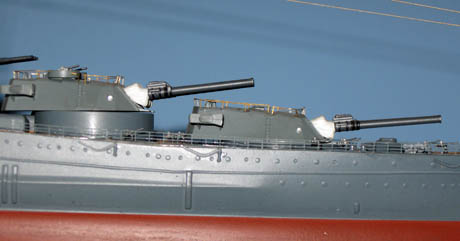

37. Die relativ kurzen Rohre der 46cm Kanonen.

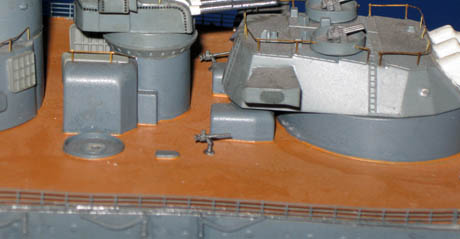

38. Der 15,5cm Turm konnte bei besetzter Flak >>

39. >> auf Turm B nur seitlich feuern.

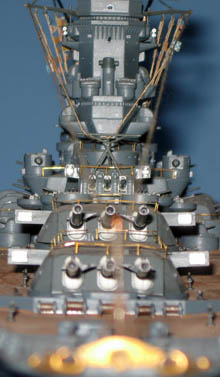

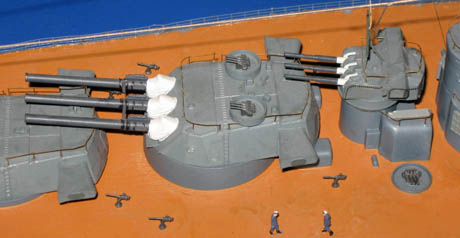

40. Turm B mit den 1945 aufgesetzten Flak-Drillingen

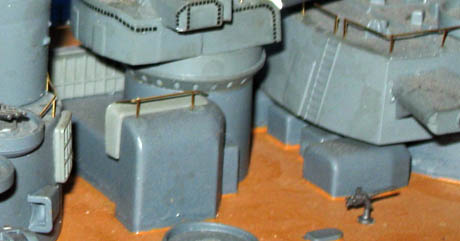

41. Der Zugang zum vorderen 15,5cm Turm fehlt.

(nach oben)

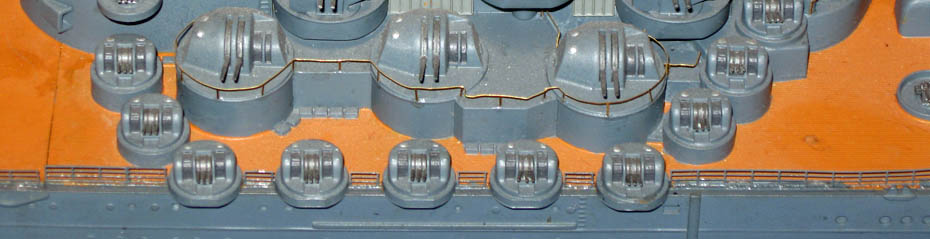

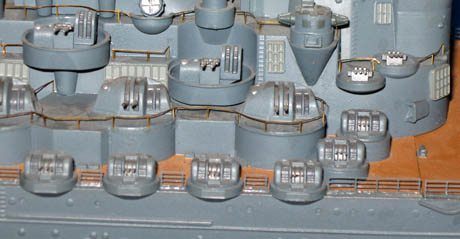

42. Die geschützten 2,5cm Flak-Drillinge wurden in dieser Anordnung erst 1945 aufgestellt.

43. Alle ungeschützten Flak-Geschütze konnten nicht besetzt werden wenn die 46cm Geschütze feuerten >>

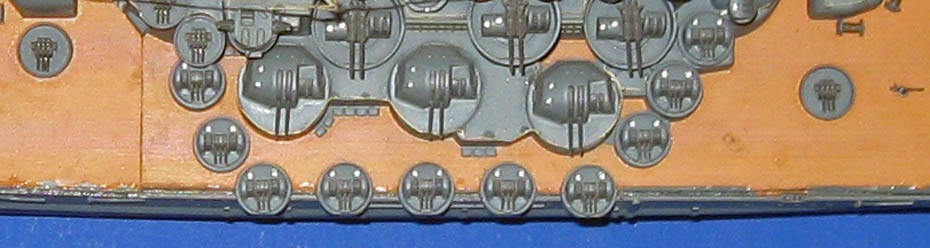

44. >> die Soldaten der ungeschützten Flak währen vom Gasdruck der 46cm vom Deck geblasen worden.

45. Heckbereich, die 2,5cm Flak-Aufstellung von 1944.

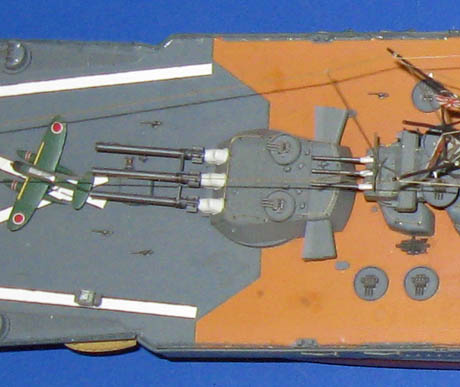

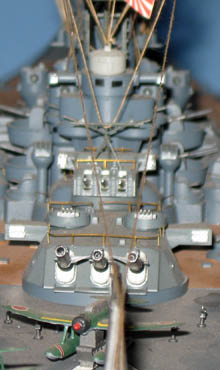

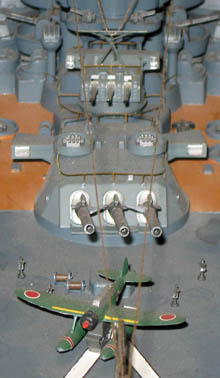

   46. Turm C wie 1945.

 47. Einer-Flak wie 1944.

48. / 49. Heckbereich, alle Ausrüstungsgegenstände die nicht fest mit dem Schiff verbunden waren >>

50. / 51. >> wurden unter Deck gelagert, Grund war der enorme Gasdruck der 46cm Geschütze.)

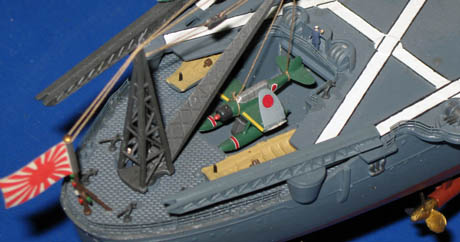

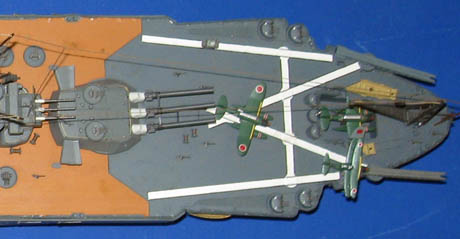

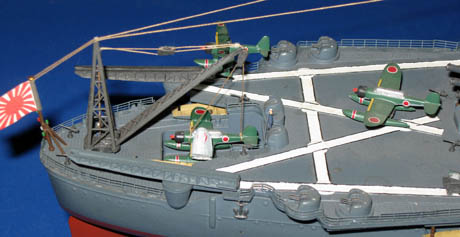

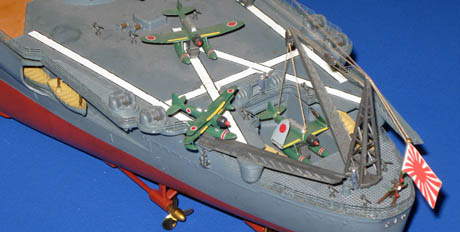

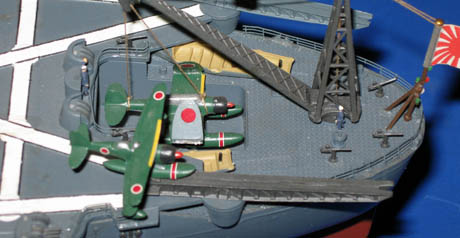

52. Startvorbereitungen eines Aufklärers.

53.   Ein Flugzeugtransport-Trolli.   (nach oben)

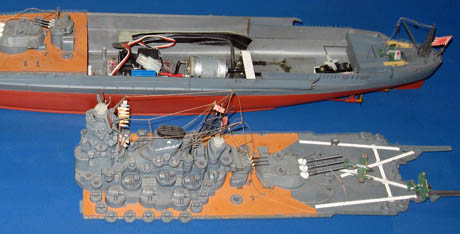

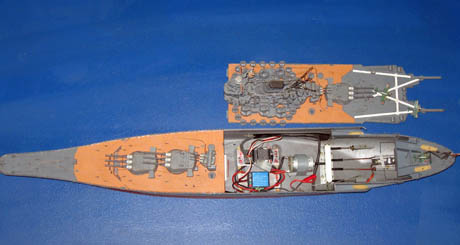

54. Blick ins Innere

55. Modultechnik leicht zugänglich

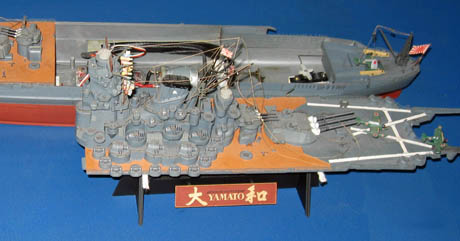

566. Das abnehmbare Zentraldeck

57. Das Vordeck ist eingeklebt somit Wasserdicht

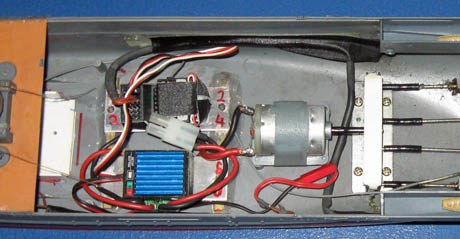

58. Links unter Vordeck das Akkufach.

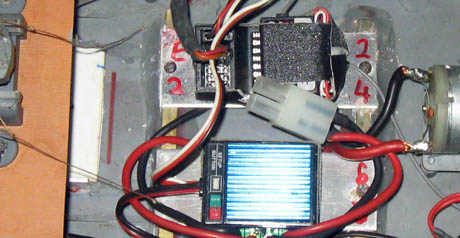

59. Empfänger und Regler auf erhöhten Fundamenten.

60. Der Heckbereich ist abnehmbar

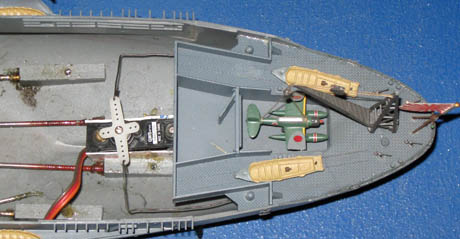

61. Leichter Zugang zur Technik

62. Blick in den Flugzeughangar.

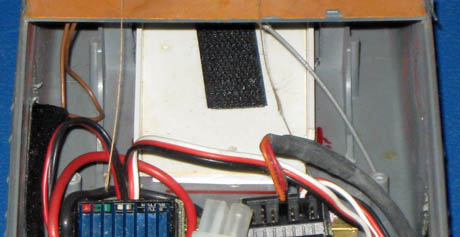

63. Akkufack mit Klettverschluss.

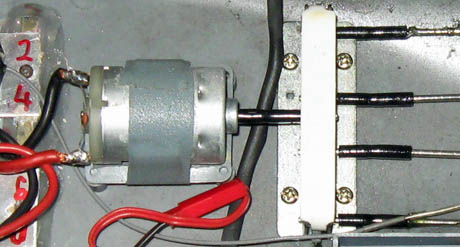

64. Motor mit Verteilergetriebe.

65.  Die Getriebeabdeckung schütz das Deck vor Fett.

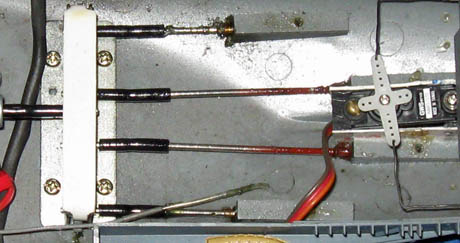

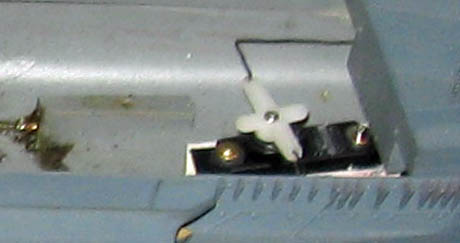

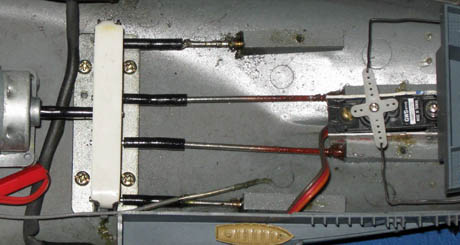

66. Steuerservo mit Rudergestänge.

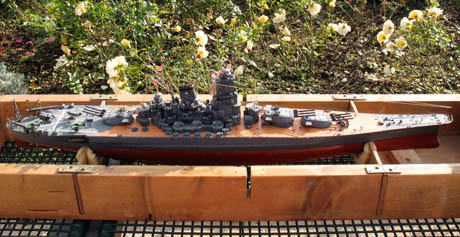

67. Transportrahmen.
