" Tirpitz "

Modell 1

Inhaltsverzeichnis

Aufbauten

Vorderer Leitstand

Komandoturm

Schornstein

Hangarbereich

Hinterer Leitsand

Takelage

Inhaltsverzeichnis

Waffen

Haupt-Artellerie SK 38cm

Mittlere-Artellerie SK 15cm

Schwere Flak 10,5cm

Mittlere Flak 3,7cm

Leichte Flak 2cm Einzel & Vierling

Torpedorohre

Inhaltsverzeichnis

Ausrüstung

Flugzeuge

Kräne

Boote

RC - Technik war

RC - Technik ist
Ausrüstung
Flugzeuge
1. Tirpitz hatte für 4 Flugzeuge Hangars, max.  » 2. » 6 Flugzeuge konnten mitgenommen werden.
3. Die Flugzeuge 5 & 6 standen dann auf dem » 4. » Katapult und waren ungeschützt.
5. Links mit den Booten darauf der gr. Hangar (2 Arados).

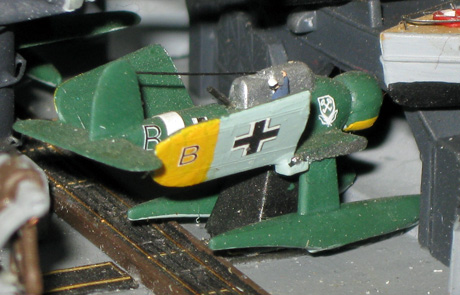

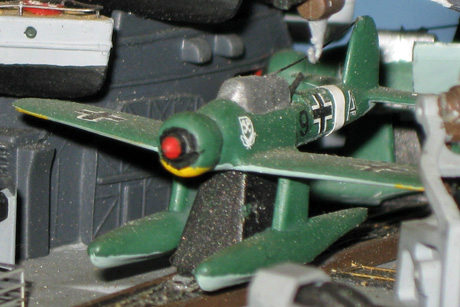

6. Rechts & links vom Schornstein je eine Arado 196.

(zum Anfang)
Kräne

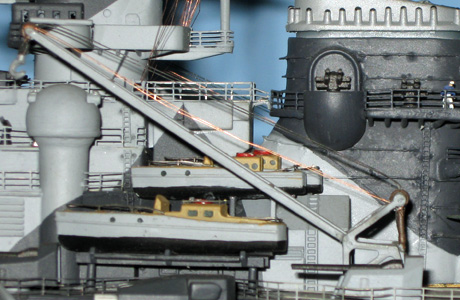

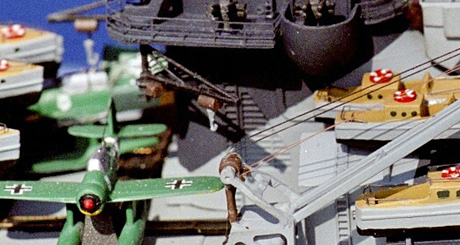

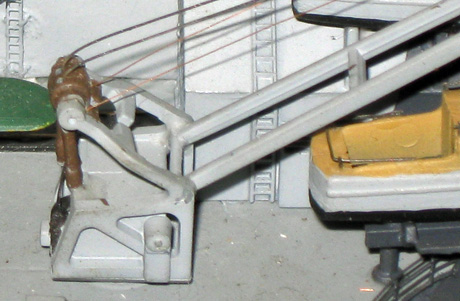

7. Rechts & links vom Schornstein waren zwei » 8. » gr. Schiffskräne Tragkraft je 12 to aufgestellt.
9. Die Kräne dienten auch zur wieder an Bordnahme » 10. » der Flugzeuge nach der Landung auf dem Wasser.
11. Dazu hat das Schiff einen "Ententeich" erzeugt » 12. » in dem es eine Halbkreis fuhr, so war das Wasser »
13. im Halbkreis relativ ruhig (glatt) wie ein Teich » 14. » und die Flugzeuge schaukelten nicht so sehr.

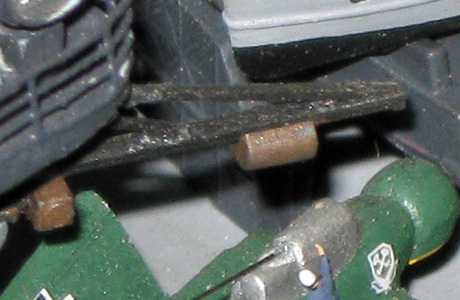

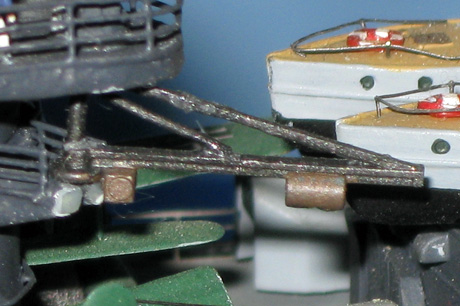

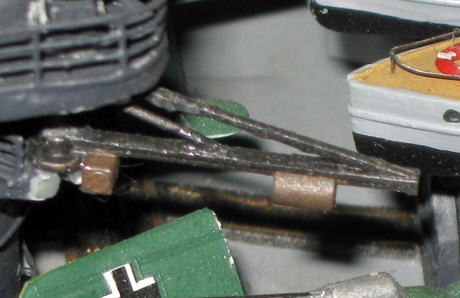

15. Zwischen Schornstein & gr. Hangar waren zwei » 16. » Kräne eingebaut zum versetzen der Flugzeuge.

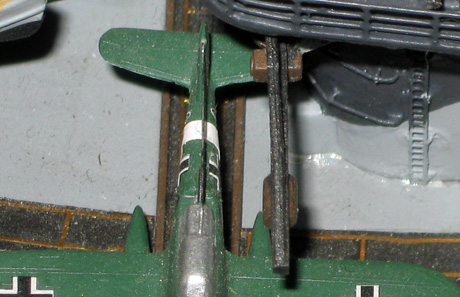

17. Gut sichtbar die Verschiebegleise für die Arados. 18. Einer der Unterschiede zwischen Bismarck und »
19. » Tirpitz, die Kräne der Tirpitz hatten nur eine Strebe.

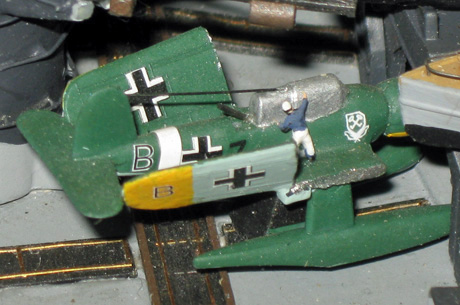

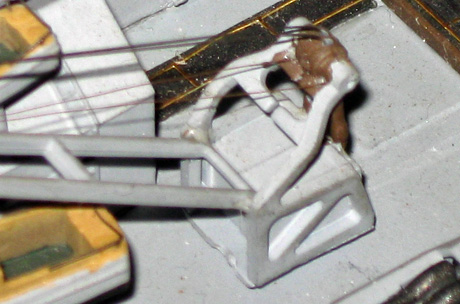

20. Der Matrose weißt den Kran ein.    (zum Anfang)
Boote

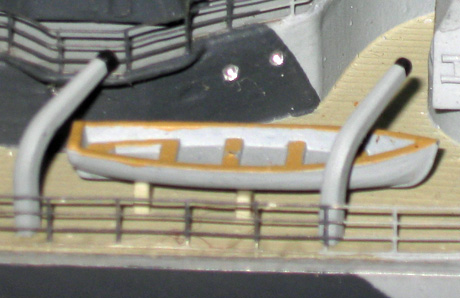

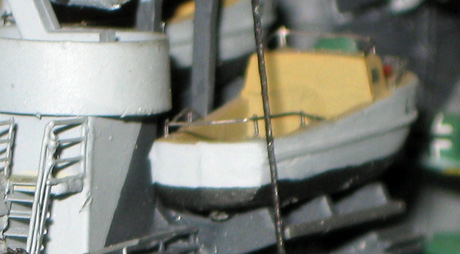

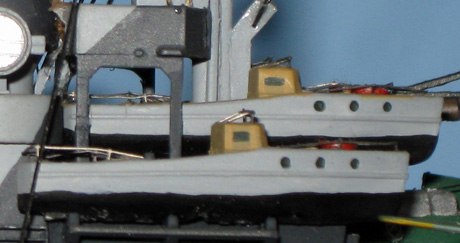

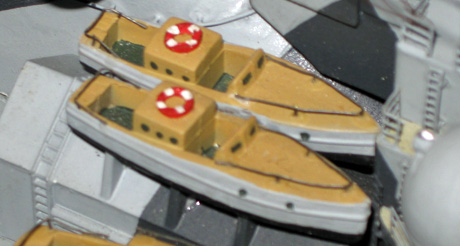

21. Rechts & links auf Höhe der Komandobrücke  » 22.  »  war jeweils ein Rettungsboot plaziert.

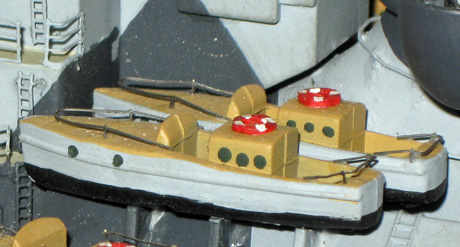

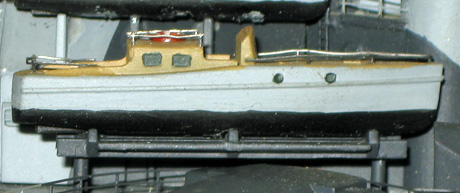

23. Rechts & links über jeweils dem zweiten 15cm » 24. » Turm der MA war ein Verkehrsboot befestigt.
25. Die Reling aller großen Boote ist aus Neusilber. 26. Die Rettungsringe sind aus Kabelisolierungen.

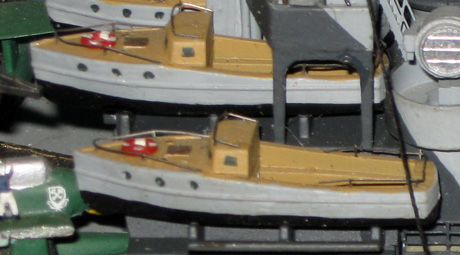

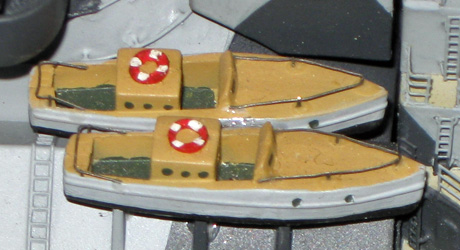

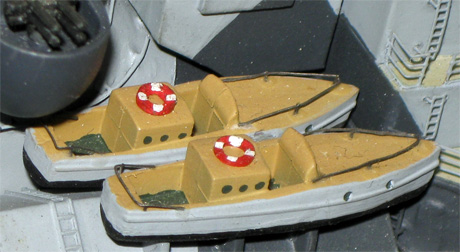

27. Auf jedem der zwei Bereitschaftshangars für » 28. » die Flugzeuge rechts & links vom Schornstein »
29. » waren jeweils zwei Barkassen befestigt. 30. Die Zentrale Aufstellung aller gr. Boote und die »
31. » Unterbringung der gesamten Flugzeugeinrichtung  » 32. »  in einem sehr begrenzten Raum machte es »
33. » möglich mit den zwei gr. Bordkränen alle » 34. » anfallenden Aufgaben zu erledigen.

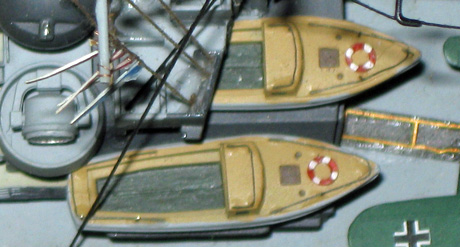

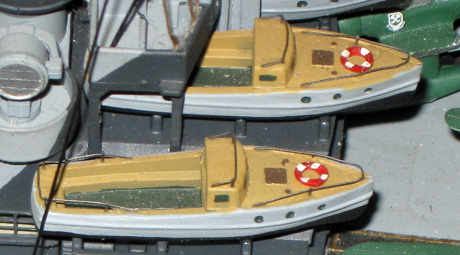

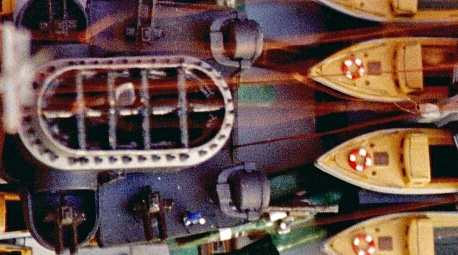

35. Die vier Pinassen auf dem gr. Flugzeughangar  »

36. » waren bei der Tirpitz alle paralell befestigt.

 (zum Anfang)
RC - Technik "war"
37. Im Schornstein zu erkennen, das Tankrohr des » 38. » Rauchdestilatbehälters für den Raucherzeuger.
39. So eine Konstruktion war direkt unter dem »

40.  »  Schornstein befestigt.       (zum Anfang)
RC - Technik "ist"

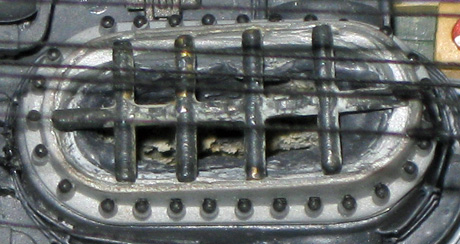

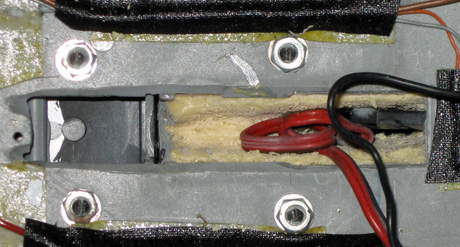

41. Der zweite Schornstein, innen erkennt man noch »  42. » die bis 500 Grad bestänige Isolierung vom ersten »
43. » Schornstein. Leider hat diese die Hitze durch- » 44. » geleitet so das der Schornstein geschmolzen ist.
45. Mitte links blick in den Schornstein, ohne Tank. 46. Der Hauptschalter für den ehemaligen Rauchsatz, »

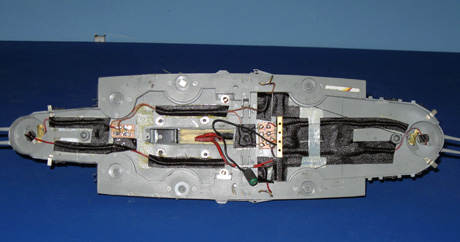

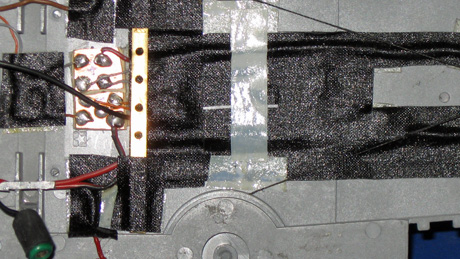

47. »  ist im Turm "Bruno" eingebaut. 48. Sammelpunkt der elektrischen Anschlüsse.
49. Der Schalter für die Beleuchtung in Turm "Cäsar). 50. Links die Pluspol anschlüsse, rechts Minuspol.
51. Rauchsatz Zuleitung drehbar mit den Torpedorohrsatz.

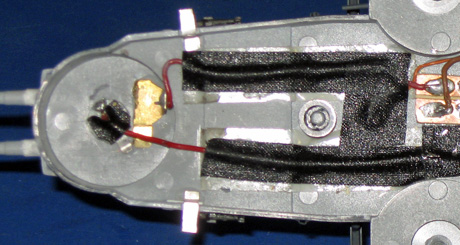

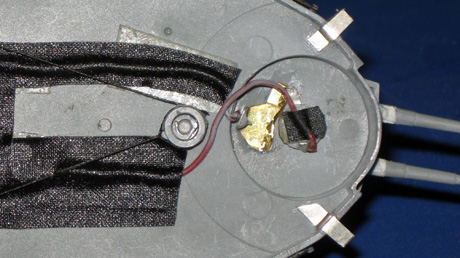

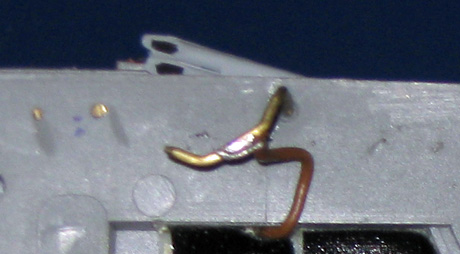

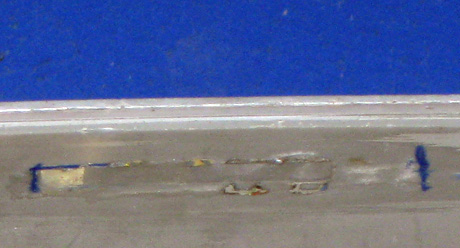

52. Enfernt die Kontakte an der Bordwand innen.

(zum Anfang)
