Vorplanung und Dokumentationen
" DKM Tirpitz "
Modell 1 |
||||||||||||||||||||||||||||||||||||||
 |
|
|||||||||||||||||||||||||||||||||||||
|
Inhaltsverzeichnis Dokumentationen Die Schlachtschiffe der Bismarck-Klasse Schlachtschiffe & Schlachtkreuzer 1905-70 |
Inhaltsverzeichnis Daten |
Inhaltsverzeichnis Bau |
||||||||||||||||||||||||||||||||||||
|
Der Bausatz Tamiya 78003 Tirpitz ist die Grundlage für den Bau des Modells.
Bausatzbeschreibung >> hier << |
||||||||||||||||||||||||||||||||||||||
| Das Original | ||||||||||||||||||||||||||||||||||||||
 |
 |
 |
||||||||||||||||||||||||||||||||||||
| Alfred von Tirpitz | Wappen | Kriegsmarine 1938 - 1945 | ||||||||||||||||||||||||||||||||||||
|
Geschichte der "Tirpitz" Bauserie: Bismarck-Klasse / Kiellegung: 24.10.1936 / Stapellauf: 01.04.1939 / Indienststellung: 25.02.1941 / Verbleib: 12. November 1944 gekentert vor der Insel Håkøya im Fjord bei Tromsø. Technische Daten Art: Schlachtschiff / Gewicht: 53500 to / Länge: 253,6 m / Breite: 36 m / Höhe: 59,5 m / Tiefgang: 10,61 m / Schrauben: 3x 4,70 m, kn: 30,8 / Ruder: 2 paralell / Leistung: 163026 PS / Fahrstrecke: 9280 sm bei 19 kn / Bunker: 4235 to Heizöl max./ Besatzung: 2608 Mann (1943) Bewaffnung: 8x 38,1cm L-47, 12x 15cm L-55, 16x 10,5cm L-65 (Flak), 16x 3,7cm L-83 (Flak), 78x 2cm (Flak), 8x 53,3cm Torpedorohre, 2x Vierlingssätz, 1x je Seite mittig. / Flugzeuge: 4x Arado Ar-196(A3). Panzerung: Gürtel 320mm, Zitadelle 145mm, Deck 80-120mm, Türme A,B,C,D, 130-360mm, Barbetten 340mm. |
||||||||||||||||||||||||||||||||||||||
| Original Bilder "Tirpitz" | ||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||
|

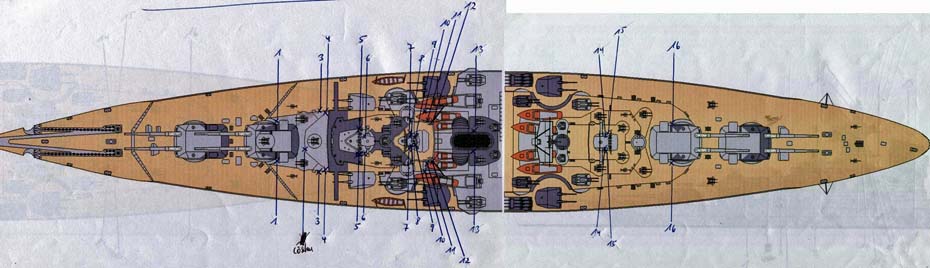

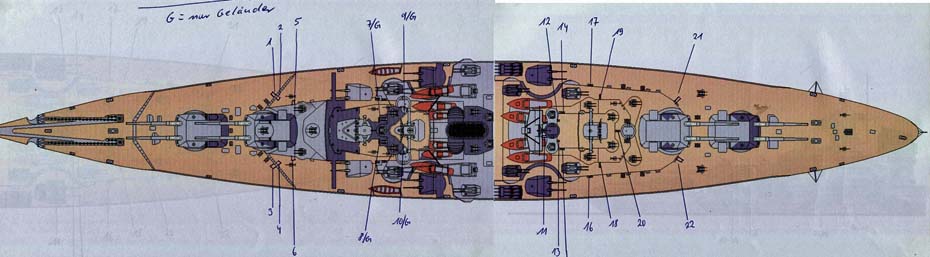

Bei der "Tirpitz" Modell-1 habe ich keinen speziellen Ätzteilsatz verbaut. Für die Reling, Treppen, Leitern und Schlauchrolle wurden Ätzteile der Firma Saemann verwendet wurden, die einfach von besserer Qualität, sprich Stabilität sind, was für ein Funktionsmodell unabdingbar ist.

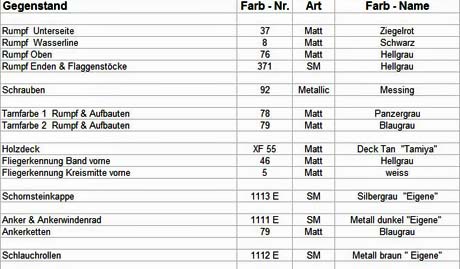

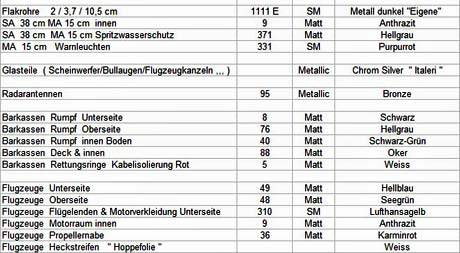

Farben & Lackierung Bei den Farben habe ich die der Firma Revell verwendet außer der Decksfarbe diese ist von Heller- Humbrol. Der Rumpf wurde nach der Überarbeitung gründlichst mit 1000sender Nassschleifpapier behandelt und farblich doppelt lackiert. Das gesamte Modell ist mit 3 Schichten Revell 02 „Klarlack Matt“ versiegelt, ebenso die Fahnen und Flaggen.
Funktionsmodell Da ich der Meinung bin, wenn dann sollte ein Schiffsmodell auch in der Lage sein zu schwimmen (zu fahren) bevorzuge ich Modelle von Tamiya. Die wichtigsten Kriterien sind, ein einteiliger Rumpf sowie Fettschächte durch die die Schraubenwellen laufen um das eindringen von Wasser zu verhindern das bekommt man bei sehr vielen Tamiya Modellen.

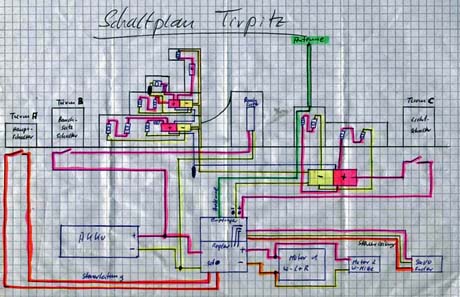

Der Einbau einer Beleuchtung war von Anfang an geplant, es ist einfach ein toller Anblick wenn das Schiff in der Vitrine steht, wenn es auch auf Grund seiner militärischen Auslegung eine eher klägliche Beleuchtung aufweist im Gegensatz zu einem Passagierschiff. Den Raucherszeuger musste ich wieder ausbauen, hatte mich für das falsche System entschieden, die "Tirpitz" Modell-II wird ein anderes Rauchsystem erhalten das die Kunststoffteile nicht zum schmelzen bringt.
EiMo350 | ||||||||||||||||||||||||||||||||||||||
