Bauphase Detaills |
|||||||||||||||||||||||
| Rumpf - RC tauglich | |||||||||||||||||||||||
 |
|||||||||||||||||||||||

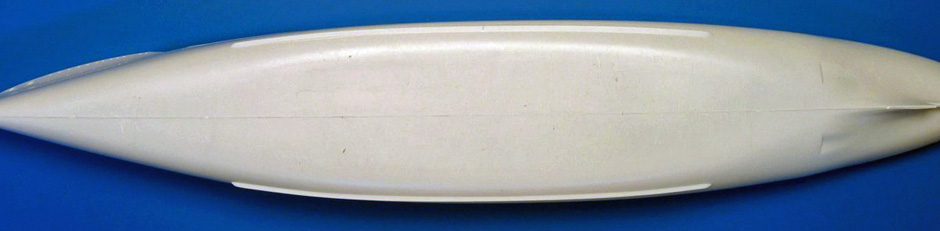

| 1. Der unbearbeitete Originalrumpf aus dem Bausatz von unten. | |||||||||||||||||||||||
 |
|||||||||||||||||||||||
|

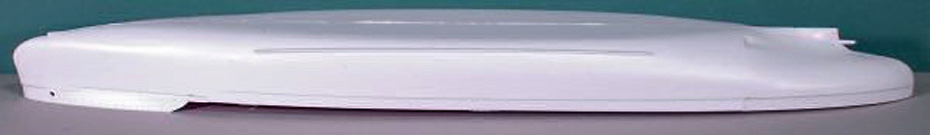

2. Der unbearbeitete Originalrumpf aus dem Bausatz von der Seite. |
|||||||||||||||||||||||
 |
|||||||||||||||||||||||

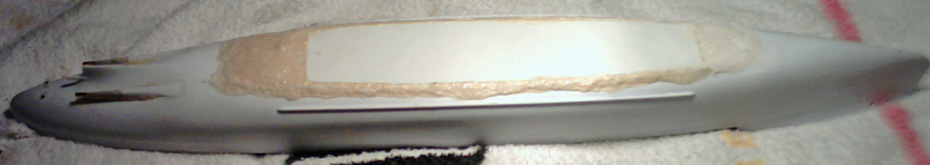

| 3. Der fertige RC-taugliche Rumpf noch nicht geschliffen und gespachtelt. | |||||||||||||||||||||||
 |
|||||||||||||||||||||||
|

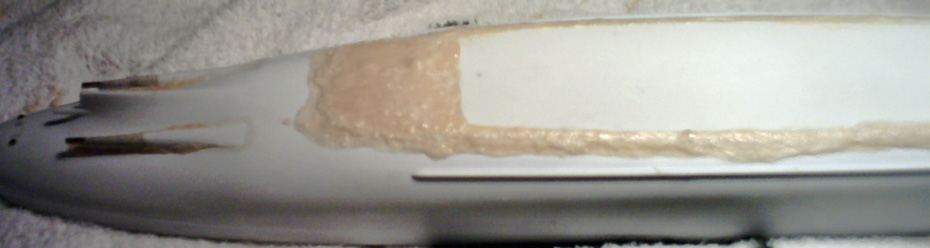

4. Der Boden wurde mit 5 Polysterolplatten 0,5mm und Spezialkleber aufgebaut. |
|||||||||||||||||||||||
 |
 |
||||||||||||||||||||||

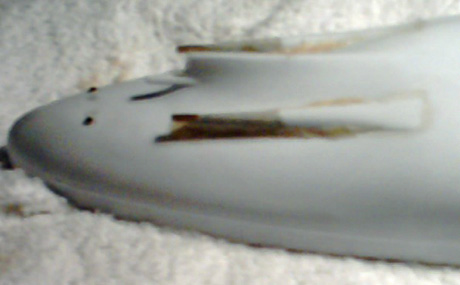

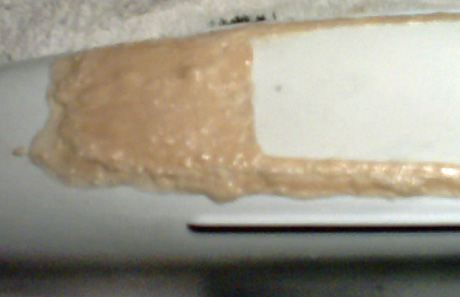

| 5. Die Ruderschächte & Stevenrohre aus Messing. | 6. Gut zu sehen die Klebemasse hat Luftblasen gebildet. | ||||||||||||||||||||||
 |
|||||||||||||||||||||||
|

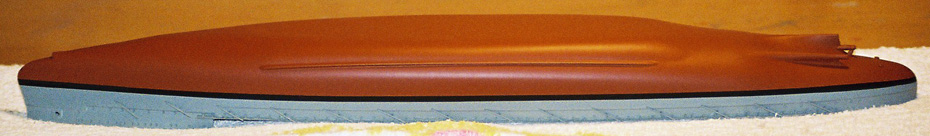

7. Der fertige RC-Rumpf etliche male geschliffen und gespachtelt. |
|||||||||||||||||||||||
 |
|||||||||||||||||||||||
|

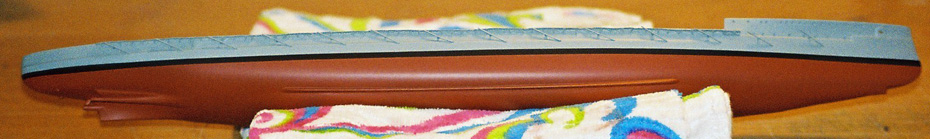

8. Der fertige RC-Rumpf an der Höhe des Schlingerkiels ist zu erkennen das hier nachgearbeitet wurde. |
|||||||||||||||||||||||
 |
 |
||||||||||||||||||||||

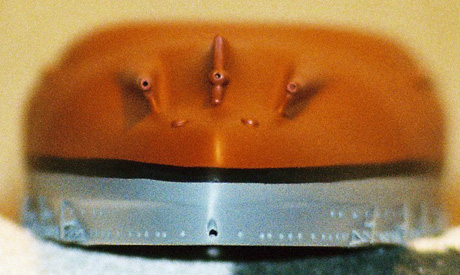

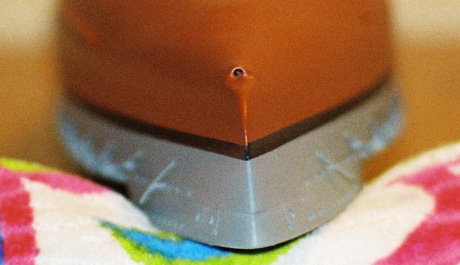

| 9. Das vordere Torpedorohr wurde durch Messing ersetzt. | 10. Die mittlere Welle ist ohne Funktion. | ||||||||||||||||||||||
 |
|||||||||||||||||||||||
|

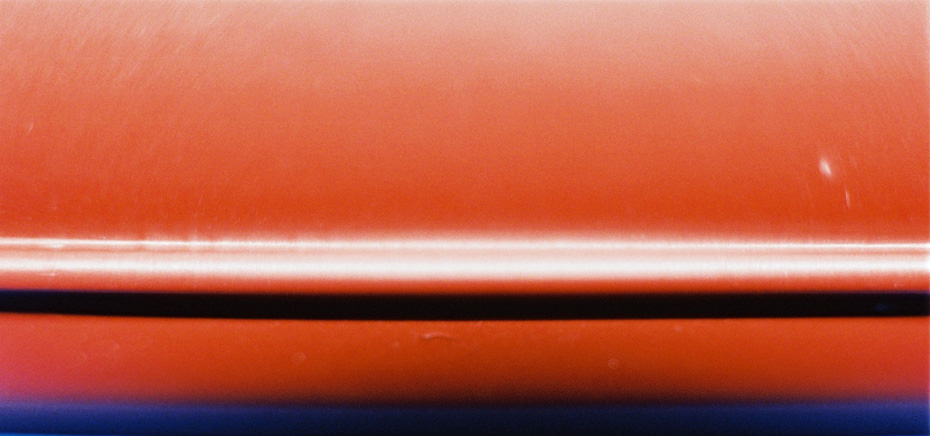

11. Bildausschnitt der Rumpfmitte mit einem Teil des Schlingerkiels, nichts zu sehen von den 5 Polysterolplatten. |
|||||||||||||||||||||||
| Aufbauten - RC tauglich | |||||||||||||||||||||||
 |
 |
||||||||||||||||||||||
|

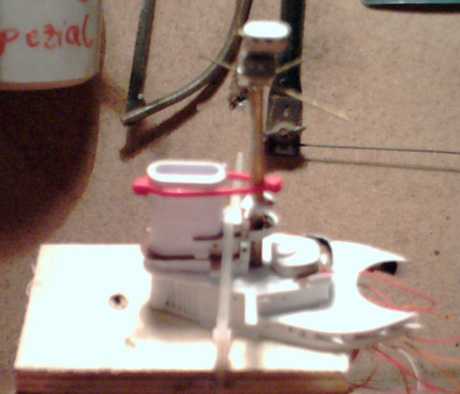

12. Das vordere Aufbaudeck mit dem Großmaste. |

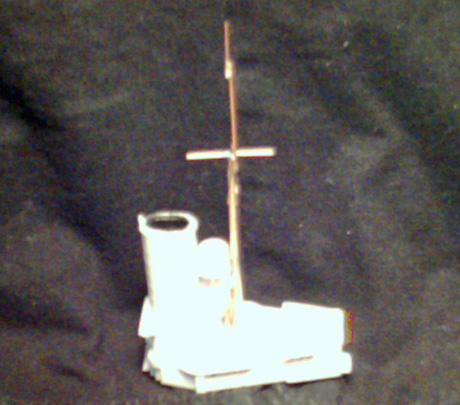

13. Das hintere Aufbaudeck mit den Plattformen. |
||||||||||||||||||||||
|
|
 |
 |
|||||||||||||||||||||
|

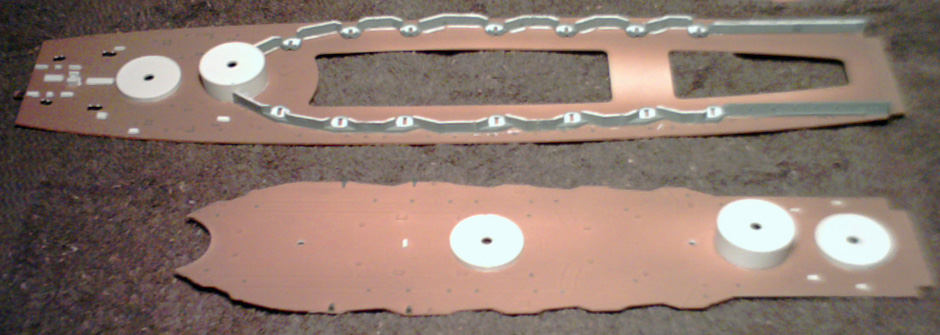

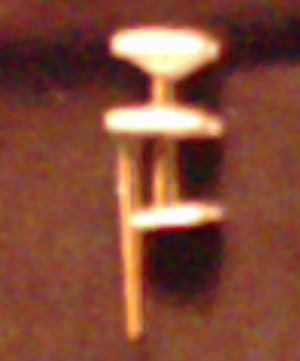

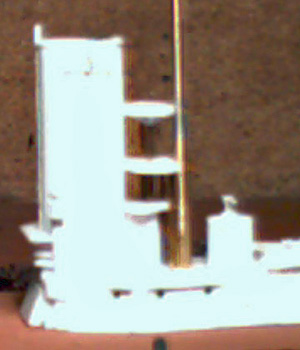

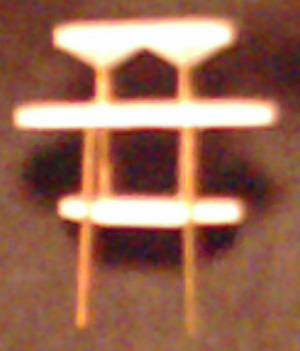

14. Die Scheinwerferplattform >> |

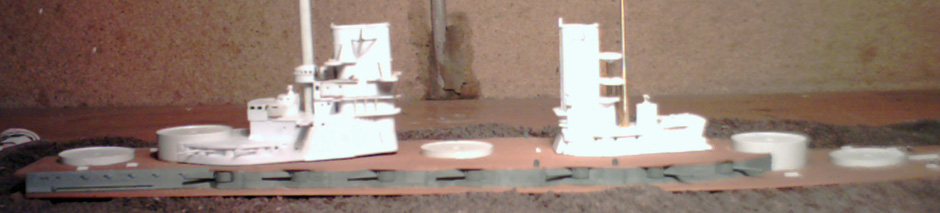

15. mit Messingstützen | 16. Aufgebohrte Bullaugen. | |||||||||||||||||||||
 |
 |
||||||||||||||||||||||

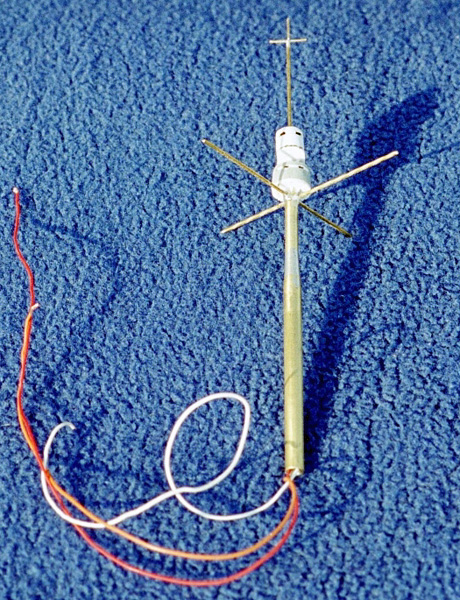

| 17. Der Großmast, mit Antennen & Lichtkabeln |

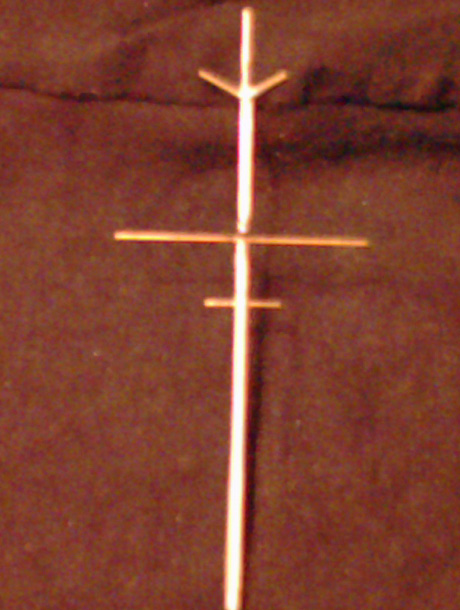

18. Der hintere Mast komplett aus Messing . |
||||||||||||||||||||||
 |
|||||||||||||||||||||||

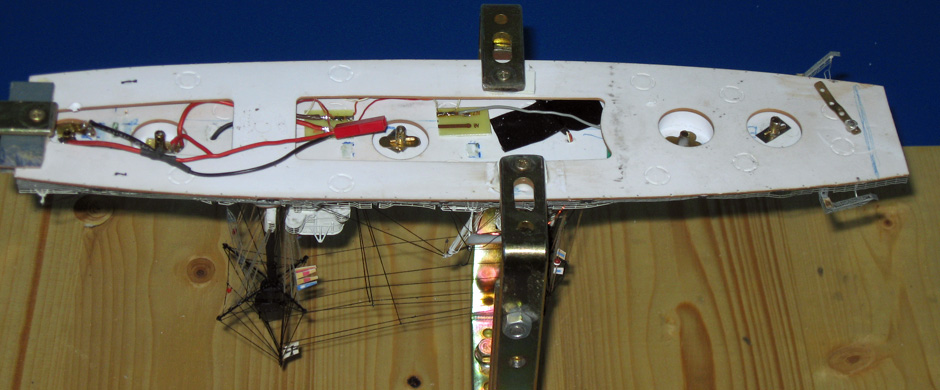

| 19. Das Hauptdeck und das erste Aufbaudeck vor dem Einbau der mittleren Artillerie. | |||||||||||||||||||||||
 |
|||||||||||||||||||||||
| 20. Das Hauptdeck und das erste Aufbaudeck fertig verklebt, beim Anpassen der Aufbauten. | |||||||||||||||||||||||
 |
|||||||||||||||||||||||

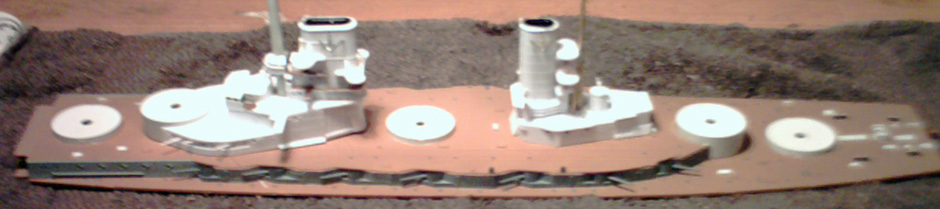

| 21. Die abnehmbare Decksplatte vor dem Einbau der schweren Türme, Anton, Bruno, Cäsar, Dora und Emil. | |||||||||||||||||||||||
 |
|||||||||||||||||||||||

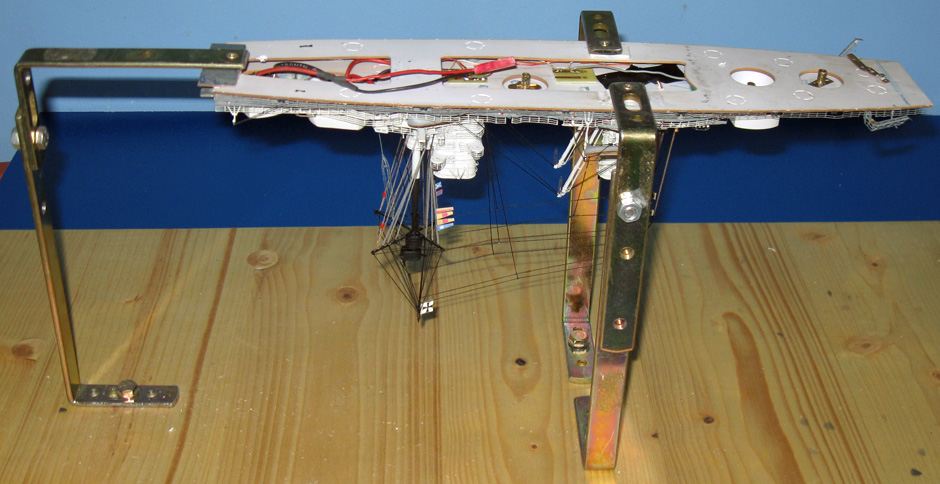

| 22. Diese Eigenkonstruktion vereinfacht den Einbau und die Wartung der im Deck verbauten Funktionen. | |||||||||||||||||||||||
 |
|||||||||||||||||||||||
| 23. Um die Halterungen so anbringen zu können ist es nötig die Gewinde vor dem Zusammenbau im Deck zu platzieren. | |||||||||||||||||||||||
 |
|||||||||||||||||||||||
