" IJN Musashi "

Bausatz 1:350

Tamiya 78004

Bauanleitung

Beurteilung

Bausatz-Daten

Länge: 75,2cm / Breite: 11,1 cm / Höhe: 15,5 cm / Gewicht: 657 g (Plastikteile an den Gußästen) / Ausführung:  Standmodell, schwimmfähig,

Artikel 78004 mit Getriebe (wird nicht mehr produziert) Preis ab 90.- € ,  Artikel 78016 ohne Getriebe / Preis: ca 65.- €

Der nackte Rumpf wiegt 270g.

Die Hauptplatte (mit geänderter Beinanordnung vom Masten, siehe Bildausschnitt ganz rechts), kleine Heckplatte und die Bugplatte.

Spritzlinge B

Spritzling C

Spritzling D

Spritzling E

Spritzling F 2x

Spritzlinge A

Spritzling G

Spritzling H

Spritzling J  (Musashi)

Funktionsmodell-Teile M (ohne Motor) nur 78004 & 78002

Naßschiebebilder

Bausatz Tamiya 78004 "IJN Musashi“

Bausätze der Firma Tamiya vom japanischen Schlachtschiff  "Musashi" im Maßstab 1:350.

Tamiya 78004 / 78016 (65.-€) RC-fähig / einteiliger Rumpf, Rüstzustand zwischen 1941-45 also weder noch,

der Mast und somanches Andere ist allerdings total falsch (Mastbeine 1-2 statt 2-1 (siehe oben Decksteile).

Tamiya 78031 (80.-€) RC-fähig / einteiliger Rumpf, soll den Rüstzustand von 1944

wiedergeben, besser als die Bausätze 78004 & 78016.

Die Tamiya Bausätze sind die einzigen (2015) die dieses Schiff der ehemaligen Kaiserlichen japanischen vereinigten Flotte in 1:350 Kunststoffausführung darstellen.

Wer die Musashi im wahrscheinlichen Rüstzustand von 1944 bauen möchte, dem empfehle ich den Bausatz 78031.

Dieser Bausatz hat auch die optimale Grundvoraussetzung für ein RC-Modell, den einteiligen Rumpf.

Derjenige der eine möglichst genaue Kopie der Musashi vom Versenkungstag bauen möchte und es nicht scheut einige Stunden,Tage oder gar Monate mit Recherche im Internet, bzw. kaufen und auswerten von Büchern zu verbringen, dem empfehle ich den Bausatz 78016 der günstiger ist.

Bei den japanischen Schiffsbauern war es üblich die Entwurfspläne vom Typeschiff zu annähernd 100% auf die Schwesterschiffe umzusetzten, ganz im Gegenteil zu den deutschen, die Erfahrungen von den Übungsfahrten soweit noch möglich in den Nachflogebau einfliesen liesen. Dies macht das Buch "Anatomy of the Ship Yamato" doppelt wertvoll.

Die Unterschiede der beiden Schlachtschiffe die mir bekannt sind und bei sehr genauen betrachten von den äusserst wenigen Originalbildern auch zu erkennen sind, beziehen sich allesamt auf die Bauphase bzw. auf die Zeit der Ausrüstung in der Werft. Diese Unterschiede haben nichts mit der laufenden Nachrüstung der Bewaffnung zu tun, sondern sind struktureller Natur im Aussenbereich.

Dieses sind folgende Bereiche an den beiden Schiffen:

1.) Die Ausführung der Treppen an der Rückseite des Turmmastes, Musashi hat im mittleren Bereich eine lange durchgehende Treppe ohne Podeste, bei Yamato ist diese Treppe zweigeteil durch ein Podest.

2.) Die Verschiebebahn für die Kutter im Flugzeugbereich am Heck, bei der Musashi sind die zwei Bahnen parallel zur Schiffsmitte ausgeführt, bei der Yamato parallel zu den Verschiebegleisen der Flugzeuge.

Der Bausatz 78031 ist wohl der Nachfolger von 78016, der Modellfehler, der falsch angeordneten Mastbeine ist korigiert, allerdings stimmt der

Unterbau des  Mastes nicht, dieser ist nicht eben.

Zu 78004 / 78016 / 78031

Der Karton ist keine labile Pappschachtel, sondern stabil mit geeigneten Einlagen die Teile sind so ausreichend gegen normale Einwirkungen von aussen geschützt. Er bietet ausreichend Platz für den kompletten Rumpf (am Stück) sowie eingeschweißt in Plastikbeutel die Decksteile, Aufbauten, Kleinteile. Nassschiebebilder (Decals) sind enthalten genauso ein paar Abzeichen auf einer dünnen Pappe.

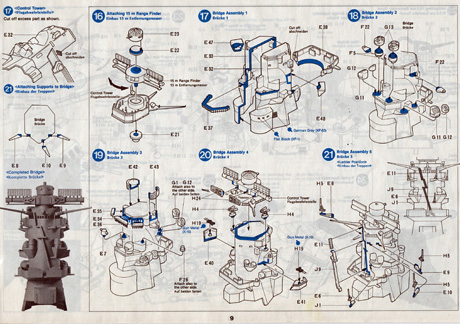

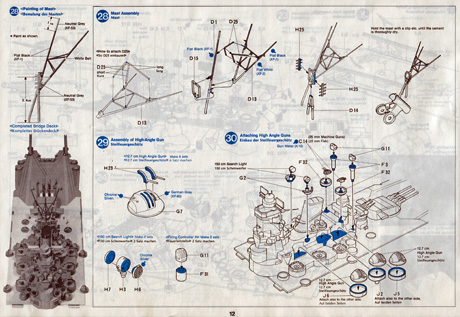

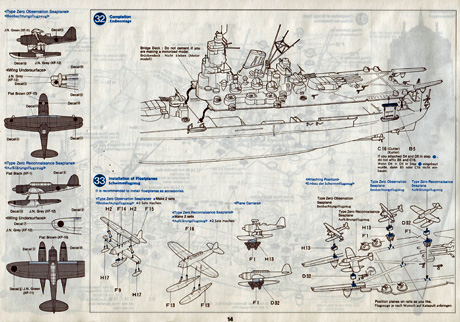

Die sehr gute Anleitung enthält tolle Explosionszeichnungen ist ausführlich und benötigt keinen Text.
Als Farbangaben werden Tamiyanummern aufgelistet.

Besonderheit

Nur in den Bausätzen 78004 & 78002, war ein 4er Metallgetrieb für die Wellen, vier Metallwellen,

 vier Gummi-Kupplungen für die Wellen zum Getriebe, vier Kunstoff-Schiffsschrauben aus härterem Kunststoff, sowie diverse Kleinteile.

Beurteilung

Zu 78004 / 78016 / 78031

Optimale Voraussetzung zum Bau eines wirklich guten RC-Modells. Die Qualität (Materialstärke, Ausführung) der Teile ist sehr gut, vereinzelte Spritz- grade sind durch leichtes abschleifen mit 600 Papier zu entfernen ohne das Bauteil zu verunstalten. Schwimmhäute oder verkrüppelte Teile habe ich bei Tamiya noch keine gefunden.

Bausatz 78004 & 78016, das Schiff kann im Rüstzustand weder noch gebaut werden.

Bausatz 78031 kann im Rüstzustand von 1944 gabaut werden, ob dies dem Rüstzustand der letzten Fahrt entspricht kann ich nicht mit Sicherheit sagen, denn es gibt von der Musashi kein 100% Nachschlagewerk wie von der Yamato aus der Serie "Anatomy of the Ship".

Die Passgenauigkeit sowie die Detaillierung der Teile ist sehr gut. Die Platzierung der einzelnen Baugruppen an den Spritzlingen ist gut.

Die Bauanleitung ist gut strukturiert und leicht verständlich. Mit den empfohlenen Farben läst sich ein dem Original sehr nahe kommendes Modell bauen.

Die Preise der Bausätze ist relativ hoch aber abgesehen von den "Modellfehlern" gerechtfertigt, den die Qualität ist ganz oben anzusiedeln.
