1:16 Soldaten

" beweglich "

EDW  Soldat

Eigenbau, kein Bausatz.

Wieso oder wieso nicht

Der besondere Reiz eines RC-Modells liegt daran das sich Aktionen (Fahren, Lenken usw.) Ferngesteuert ausführen lassen, je mehr desto besser.

Technisch machbar ist so gut wie alles, im Grunde nur eine Frage des Geldes könnte man meinen.

Für mich stehen die Grundeigenschaften des jeweiligen Modells im Vordergrund.

Bei einem Panzer das Fahren im Gelände und zwar unter möglichst allen Umständen (Wasser, Matsch, Schnee, am Hang, usw.).

Der nächste Gesichtspunkt ist das Aussehen, also nicht ob er schön ist (subjektiv) sonder so nahe wie möglich am Original.

Nächsten Aspekte sind Zuverlässigkeit und Robustheit, da wird es schon schwierig, beide Aspekte bedeuten Aufwand und Kompromisse.

Wenn alle Grundlegenden Bedingungen erfüllt sind bleibt manchmal noch Platz um die einen oder anderen Idee umzusetzten.

Bewegliche Soldaten sind ein richtiger "Hinkucker", manche bewegen die Arme oder den Kopf, alles schön und gut bei einem langsamen Straßenfahrzeug aber nicht bei einem Panzer der durch Büsche fährt oder auch mal den Hang runter rollt. Das ist der Grund wie so sich mein Soldat nur "dreht", die Technik ist im Panzer geschützt und den Soldaten kann man abwaschen.
Panzertype Technik Anschluss Soldat
1. Jagdpanther-Aufbau von innen, ein absolut wichtiger Bauabschnitt ist schon erledigt, die Planung, Aufteilung und das Ausräumen.

Technik
2. Als Antrieb, ein langsam laufender Getriebemotor. 3. Der Motoranschluss war zu empfindlich, darum die Änderung.

4/5. Die Abstandsplatte sorgt dafür das sich der Getriebeausgang nach der Montage am Lukenboden leicht darüber befindet.
6. Antriebsmotor auf der Abstandsplatte. 7. Der Lukenboden mit Antriebsöffnung.
8. Die Tiefe des Lukenbodens richtet sich nach der Figur. 9. Mit Spezialkleber wird der Lukenboden eingeklebt.
10. Der verspannte Lukenboden sollte über Nacht trocknen. 11. Der Kleber hat eine Verarbeitungszeit von ca. 5 Minuten.
12/13. Die Beilagscheibe ist das Senkloch für die Schraube, die Schraube mit der Blechscheibe hält das ganze drehbar auf dem Getriebeausgang.
nach oben

Anschluss
14/15. Der linke Motor betreibt die Schwenkplatte, der rechte den Soldaten beide Motoren werden über einen Kanal gesteuert.
16. Die Kabel für den Kombinierten Anschluss sind durch einen nicht geschrumpften Schrumpfschlauch geschützt.
17. Die Elektrozentrale des Wannenoberteils, linke Steckerleiste der 3er-Stecker mittig der Anschluss für den drehenden Soldaten.
19. Die elektrische Zentrale im Aufbau des Jagdpanther´s "Fryda" mit eingestecken Steuerleitungen von SFR-1D.
20. Die gesamte Technik der Oberwanne im Überblick, wenn man die Bewegung der Kanonenschwenkvorrichtung berücksichtigt eng genung.
nach oben

Soldat
21/22. Alle meine Soldaten haben ein Magnet, dadurch kann er den Panzer wechseln und ist bei Wartungsarbeiten leicht zu entfernen.

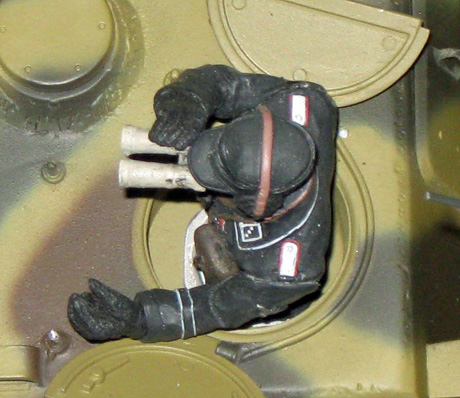

23. Der Richtschütze als Navigator mit Fernblick. 24. Der Richtschütze auf der Suche nach Arbeit.
25. Der Kommandat ist nicht beweglich, unter ihm befindet sich die Schwenkvorrichtung der Kanone.
