MAN 7t gl Ausführungen: MAN 7t Typ 452 o. Winde 6x6 Kat-1 MAN 7t Typ 462 m. Winde 6x6 Kat-1 |
||||||||||||||||||||||||||||||||||||||||||
 |
|
|||||||||||||||||||||||||||||||||||||||||
|
Baureihen-Stammbaum der geländegänigen LKW der Bundeswehr
ab 1960 GL-Baureihe von MAN Fahrwerk mit Federbeinen = Kat-1 ab 1986 bis 2019 SX-Baureihe Fahrwerk mit Federbeinen = Kat-1 ab 1988 bis 2004 LX-Baureihe Fahrwerk mit Blattgefedern = Kat-2 leichtere Bauweise. ab 1990 bis 2004 FX-Baureihe Fahrwerk mit Federbeinen = Kat-1 schwere Bauweise. ab 1993 bis 1994 MX-Baureihe Fahrwerk mit Federbeinen = Straßen Version ab 2003 bis 2019 HX-Baureihe Fahrwerk mit Blattgefedern = Kat-2 (billiger) Die HX-2 Baureihe vereinte 2019 die HX mit der SX Baureihe, die aktuelle (2022) Version wird als HX-3 Reihe bezeichnet und gehört zu Kat-1 = Kategorie 1 in Bereich Geländegänigkeit (mit Federbeinen). |
||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||
|
MAN 7t mit Winde (Typ 462) (Daten)
Länge: 8,62m / Breite: 2,50m / Höhe: 3,00m (Haus) / Gewicht: 11,700 / 19,100 Kg / Geschwindigkeit: 90 km/h / Tankinhalt: 270 L / Fahrbereich: Straße 450 km / Leistung: 320 PS / Hubraum: 12,763 ccm - 8/V-90 Zylinder / Bewaffung: 1 MG-3 (MG-42) Winde: Trommelwinde 40m Seillänge, Zugkraft (Einfach / Doppelzug) 5t / 10t. Produktion Typ-452/462 gesamt: 1977 bis 1985 / ???? Stück. |
||||||||||||||||||||||||||||||||||||||||||
 |
 |
 |
||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||
 |
MAN 7t Typ 452
Der Typ 452 hatte keine Winde, deutlich zu erkennen zwischen dem Staukasten und der zweiten Achse ist keine Winde zu sehen.
Die Variante 5t Typ 451 hatte keine Winde. Die Variante 7t Typ 452 hatte keine Winde.
|
|||||||||||||||||||||||||||||||||||||||||
 |

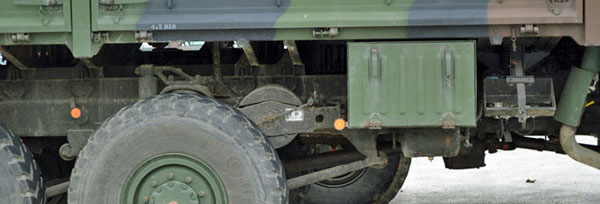

MAN 7t Typ 462
Der Typ 462 hatte eine Winde, deutlich zu erkennen zwischen dem Staukasten und der zweiten Achse ist die Winde zu sehen.
Die Variante 5t Typ 461 hatte eine Winde. Die Variante 7t Typ 462 hatte eine Winde.
Die Winde ist bei allen Typen mit Winde an der gleichen Stelle, zwischen dem rechten Staukasten und der zweiten Achse. |
|||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||
 |

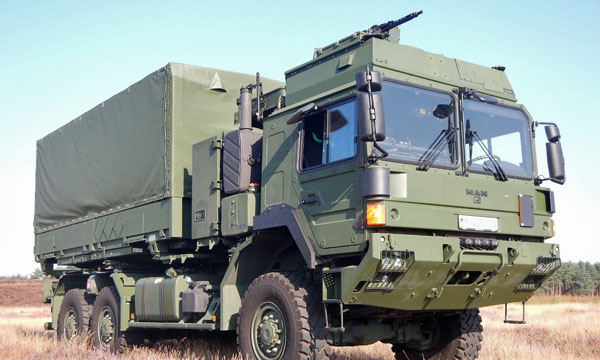

MAN 10t HX-42M
Der HX-42M mit Wechselbrückenrahmen ersetzt die alten MAN 5t 4x4 Typ 451/461 und den MAN 7t 6x6 Typ 452/462 in der Gelände-Kategorie 1. |
|||||||||||||||||||||||||||||||||||||||||
 |
MAN 15t HX-44M
Der HX-44M mit Wechselbrückenrahmen ersetzt den alten MAN 10t 8x8 Typ 454 ohne Kran und den MAN 10t 8x8 Typ 464 mit Kran in der Gelände-Kategorie 1. |
|||||||||||||||||||||||||||||||||||||||||
