U-48 Bau

Bau U-Boot

" U-48 "

Inhaltsverzeichnis

Rumpf

Turm & Waffen

Antennen & Netzabweiser

Reling & Lackierung

Beschriftung & Matrosen

Rumpf

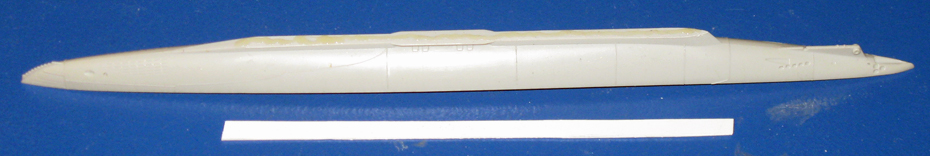

1. Auf dem Kiel befestige ich einen 0,5mm Polysterolstreifen zur Stabilisierung und einen 0,3mm Blechstreifen zur Magnetisierung.

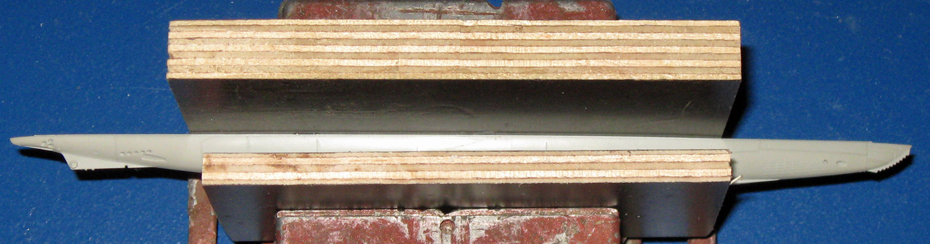

2. Den Polysterolstreifen und der 0,3mm verzinkten Blechstreifen (kein Bild) wird verklebt und zusammen verpresst.

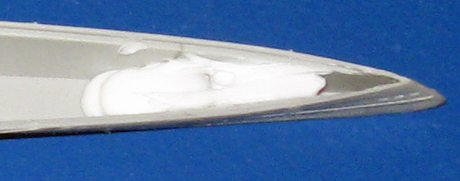

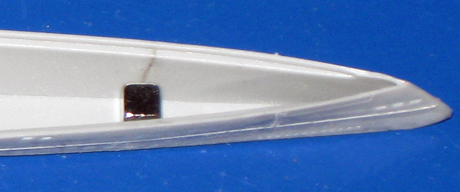

3/4. Alle U-Boote haben im Bug unterhalb des Deck´s einen Magneten verbaut, um im Notfall auf hoher See abschleppen zu können.

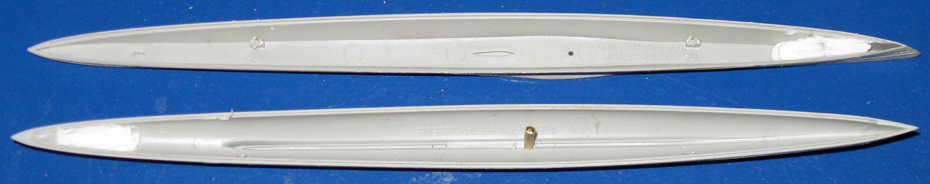

5. Die Messinghülse hat ein M-1,6 Gewinde und ist in jedem DKM U-Boot verbaut um eventuell eine Schlepphilfe zu befestigen.

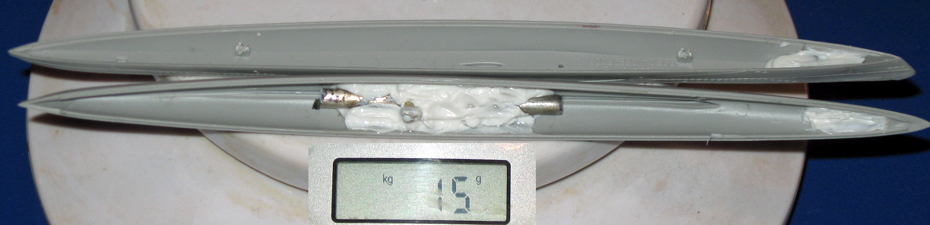

6. Wichtig: Das U-Boot richtig trimmen und den Innhalt sicher befestigen, nachdem verkleben der Hälften ist nichts mehr zu ändern.

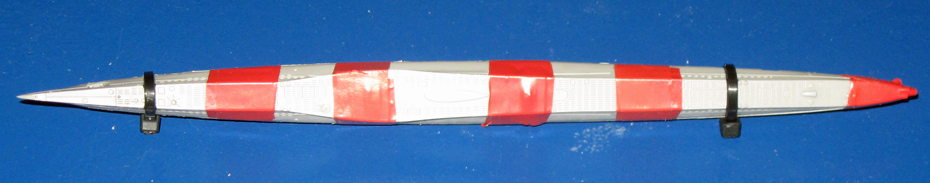

7. Die beiden Rumpfhälften sind mit Kabelbindern und Isolierband fixiert und bleiben so ca. 3 Tage liegen.

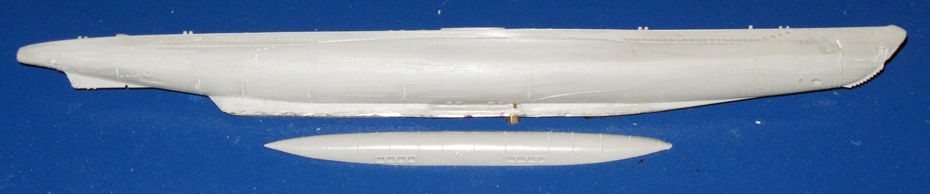

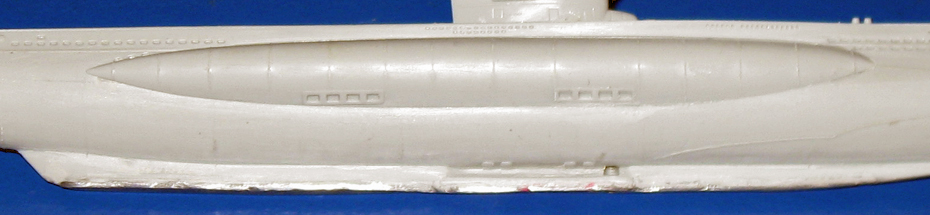

8. Die im Bausatz enthaltenen Satteltanks sind sehr detailliert und passen perfekt an den Rumpf.

9. Die angeklebten Satteltanks. Am Kiel ist die Polysterolstreifen, das 0,3mm Blech und der Kanal für die M-1,6mm Schraube zu erkennen.

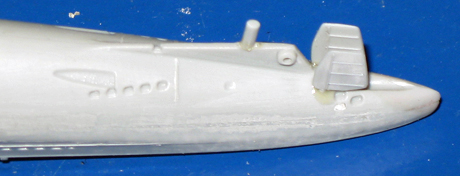

10. Eingeklebt die Seitenruderer und der Rammschutzträger.

11. Der Rammschutzt ist die verlängerung vom Kielboden.

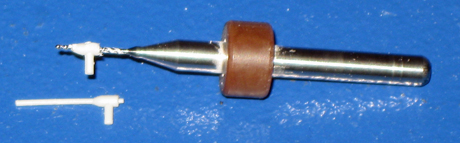

12. Die Wellen aus Plastik waren mir zu gebrechlich.

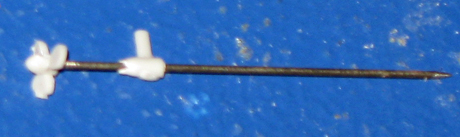

13. Eine 0,5mm Stahlwelle mit Schraube ist RC-tauglich.

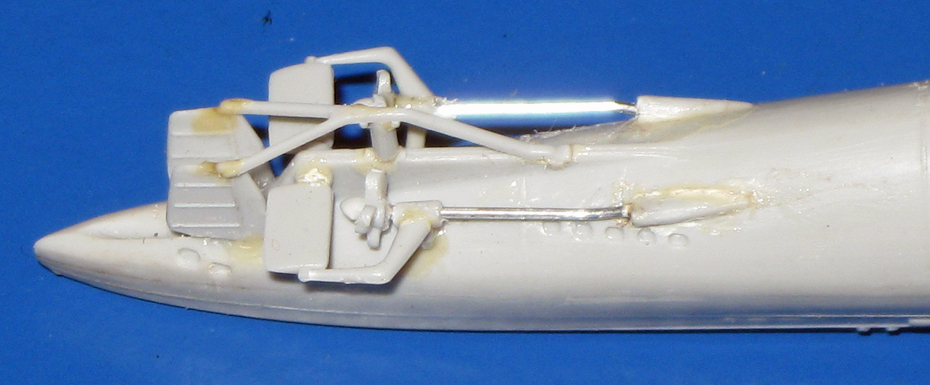

14. Die Antriebseinheit mit den zwei nirosta Stahlwellen, den beiden Seitenrudern und dem geteilten Tiefenruder.

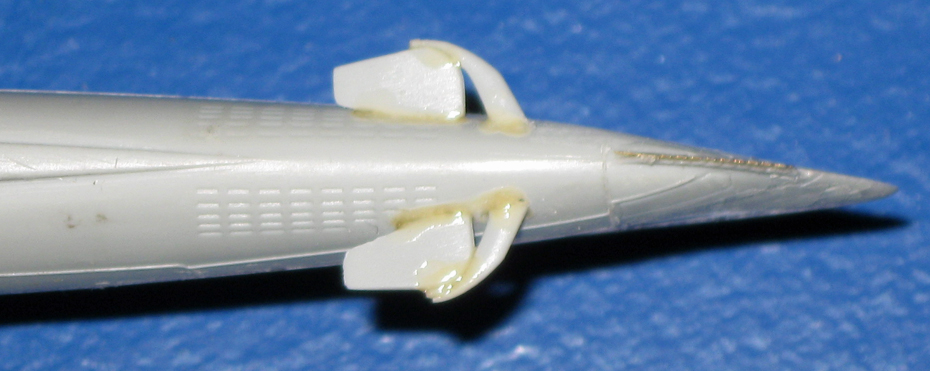

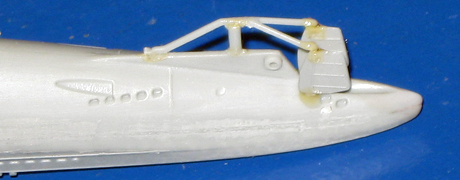

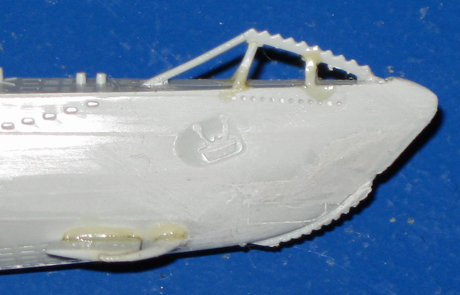

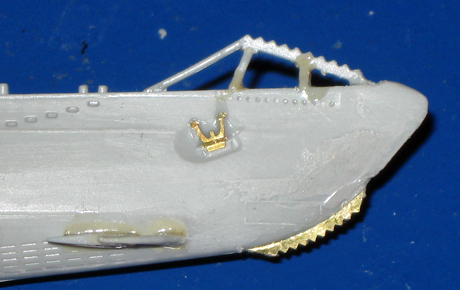

15. Die beiden vorderen Tiefenruder sowie die untere Netzsäge am Bug. Bei einem Einsatzmodell muss alles gut befestigt sein.

16. Der Typ VII-B war die letzte Variante mit Netzsäge.

17. Der Anker sowie die Netzsäge unten sind von der Ätzteilplatine.

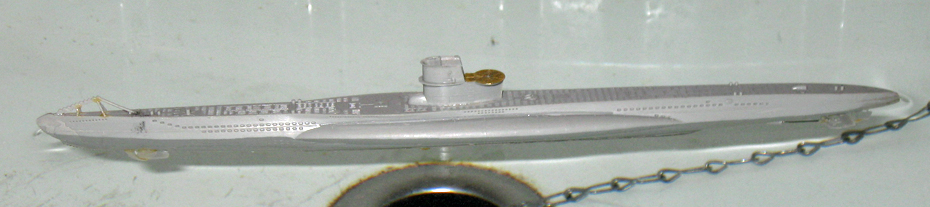

18. Letzter Test der Wasserlage, die perfekte Trimmung wenigstens im Waschbecken.

Turm & Waffen

19. Die verkleben Turmhälften mit Montagelöchern von unten.

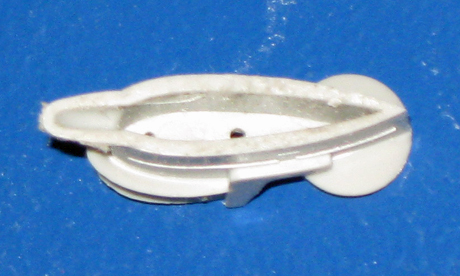

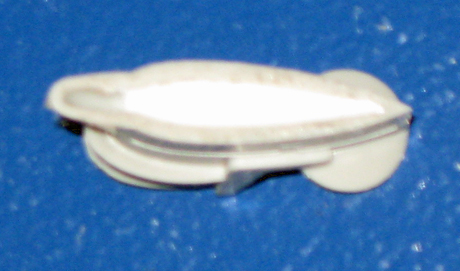

20. Dicht und fest, der von innen aufgefüllte Turm.

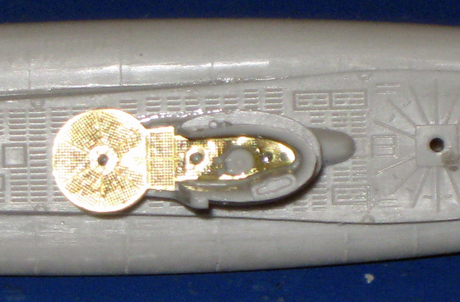

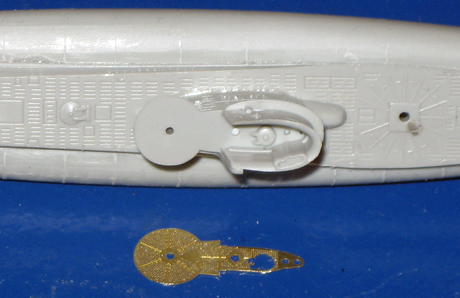

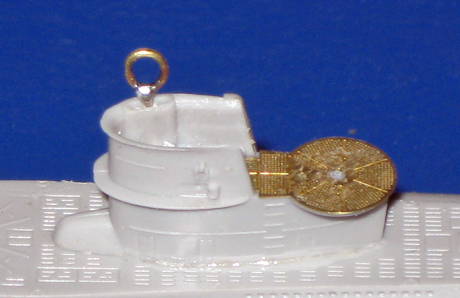

21/22. Die original Maserung vom Turmboden als Ätzteil auf der Ätzteilplatine vom Bausatz, passgenau in jeder weise.

23/24. Für den selbstgemachten Peilrahmen aus 0,5mm Messingstab muss die passende Aufnahme gebohrt werden.

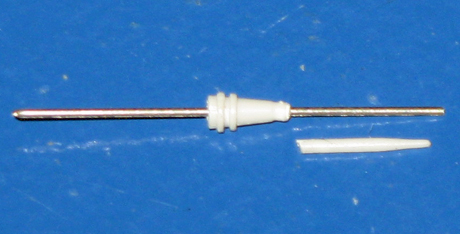

25/26. Die ausfahrbare UKW-Antenne habe ich einsatztauglich auf eine 0,8mm nirosta Stahlstab umgebaut.

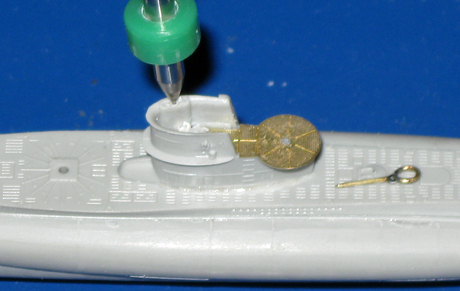

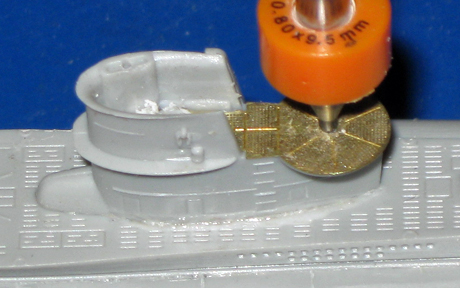

27/28. Bohrung eines 0,5mm Loches für das 2cm Flakeschütz auf der Turmplattform.

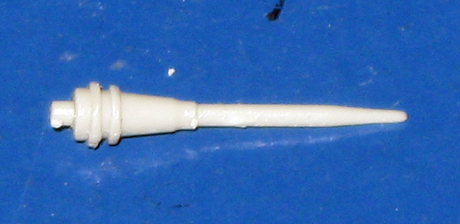

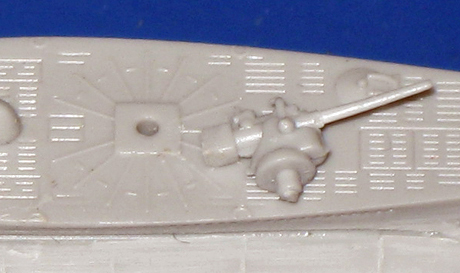

29. Das 8,8cm U-Bootgeschütz vor dem Turm vom Bausatz.

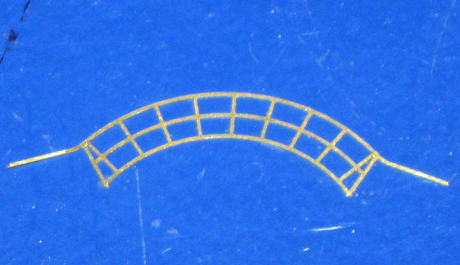

30. Die Reling für den Wintergarten von der Ätzteilplatine.

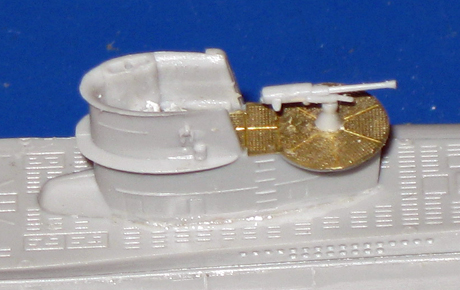

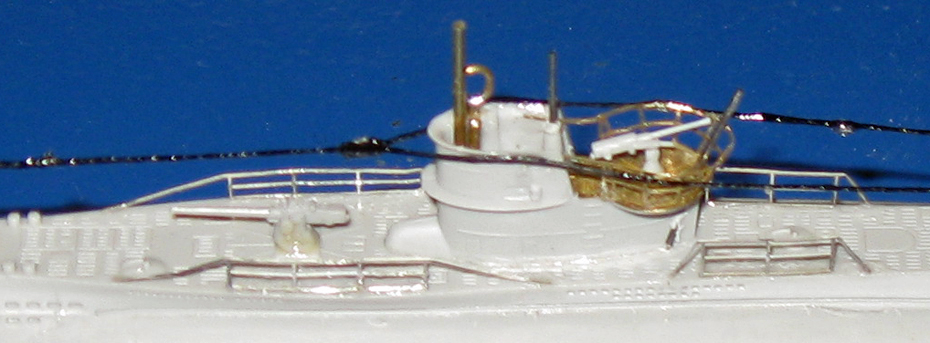

31. Die ausfahrbaren Geräte sowie der Flaggstock am Turm sind alle überarbeitet, die Flak ist gut geschützt durch die Reling.
