DKM Admiral Graf Spee

Bullaugen & Türen

Die "Admiral Graf Spee" ist das erste Funktionsmodell bei dem ich ein Ätzteilset mit Bullaugen verbaut habe.

Der Ätzteilsatz von "Tom´s Modellworks" 3574 "German Port Holes" ist nicht zu empfehlen, die Materialstärke beträgt nur 0,04mm.

Eines der Ätzteile dieser Platine perfekt an seinen Platz zu bringen ist eine absolute Kunst bzw. ein Glücksfall.

Die Türen sowie die geschlossenen Abgänge sind von der im Premium-Bausatz enthaltenen Ätzteilplatine und problemlos zu verbauen.

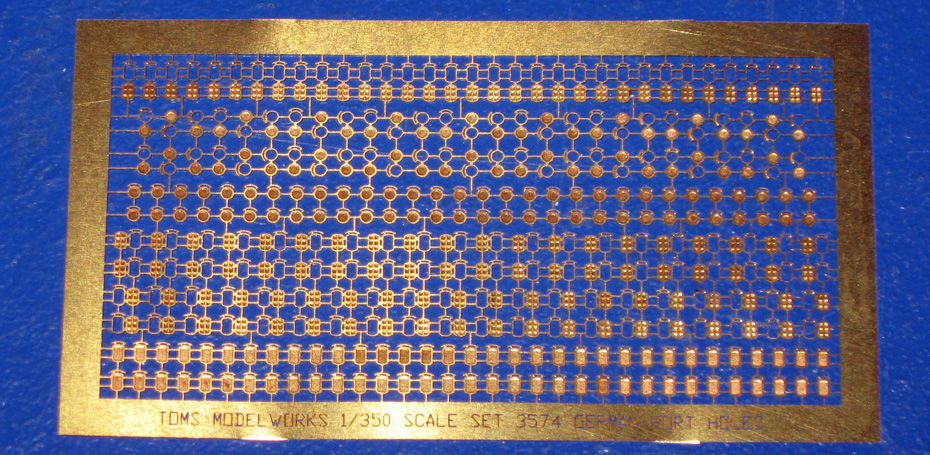

1. Der Ätzteilsatz von "Tom´s Modellworks" 3574 "German Port Holes" die Teile sind sehr schön ausgeformt, aber leider zu dünn.

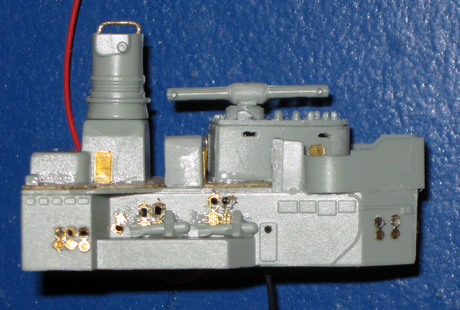

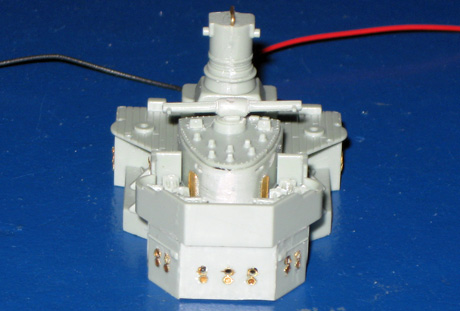

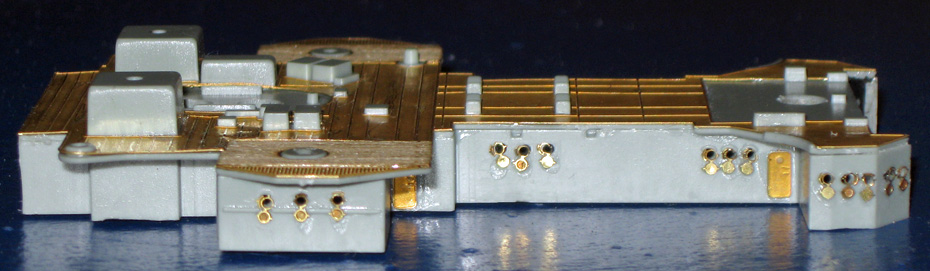

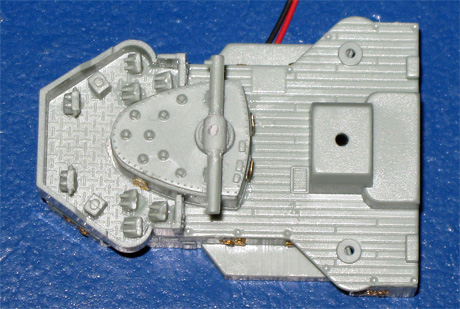

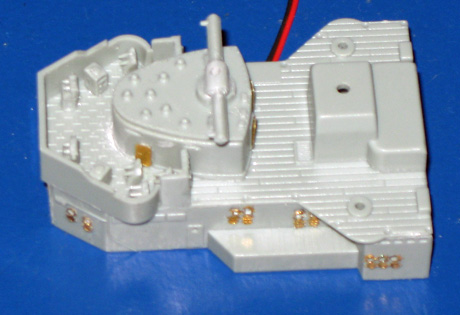

2./3. Alle angedeuteten Bullaugen, Fenster oder Sehschlitze an den Aufbauten sind aufgebohrt bzw. aufgefräst bei den rechteckigen Öffnungen.

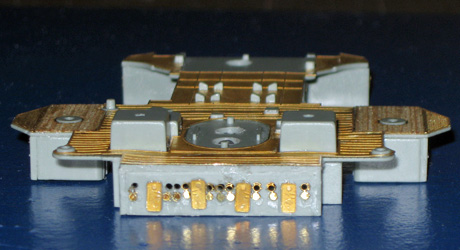

4./5. So gut wie alle flachen Ätzteile besonders die Türen habe ich vor dem Holzdeck verbaut.

6. Die Geländer an den Aufbauten sind alle vom Ätzteilsatz.

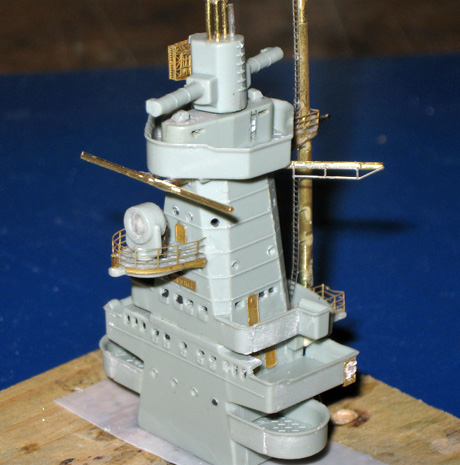

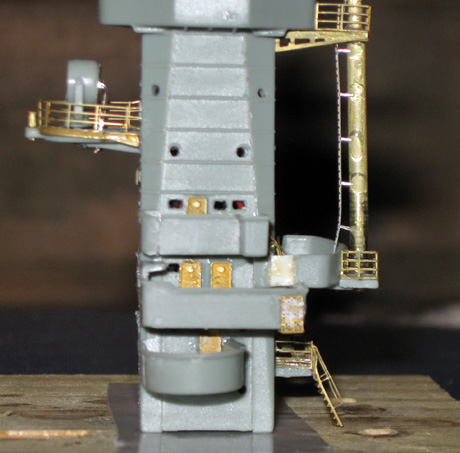

7. Die Türen sind in verschiedenen Ausführungen dargestellt.

8. Bei der Platzierung der Türen habe ich mich am Bauplan vom Bausatz sowie an original Plänen und Bildern orientiert.

9. Nicht alle Türen an den Aufbauten sind dort angedeutet wie sie beim Original auch wirklich waren.

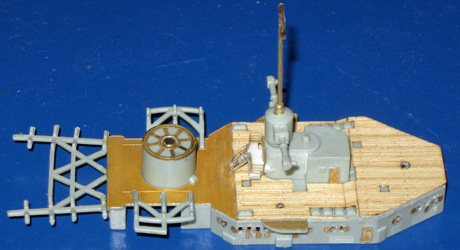

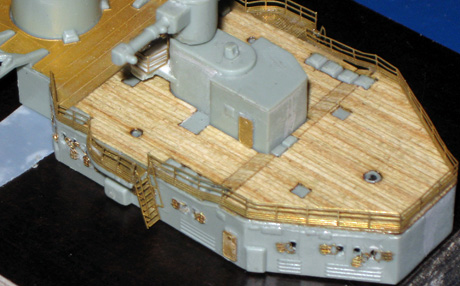

10/11. In der Vergrößerung sieht man alles. Der hintere Kommandostand, das Podest wie beim Original vorhanden habe ich angebaut.

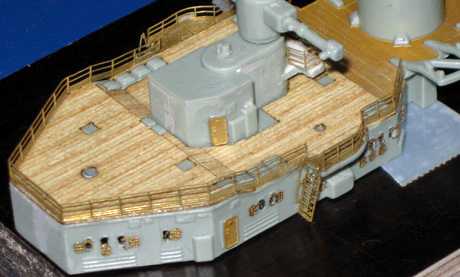

12/13. Diese Bilder zeigen den hinteren Kommandostand, für die Decksbehälter (Munition) sind keine Ätzteil-Deckel dabei.

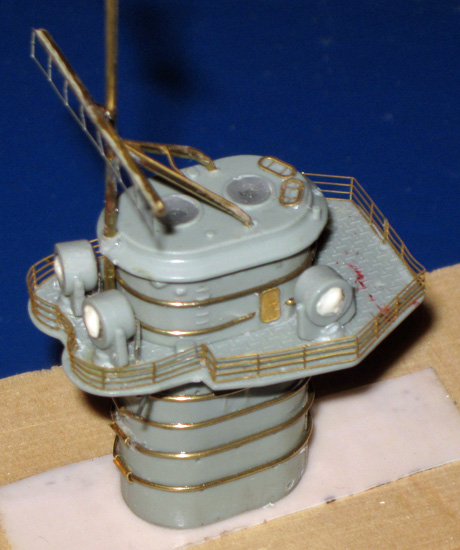

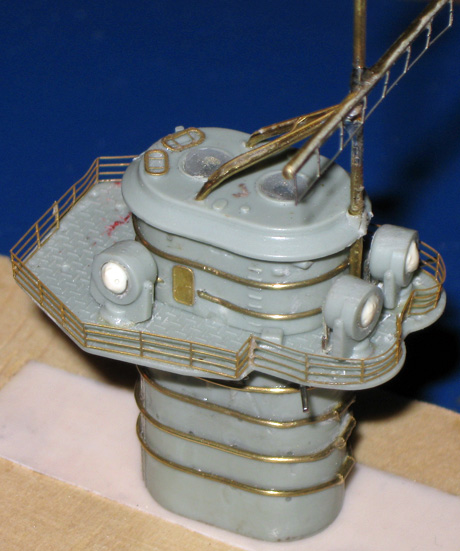

14/15. Der fertige Schornstein, besonders bei diesem Bauteil passt die Reling vom Ätzteilsatz perfekt, die Schornsteinringe sind von mir.

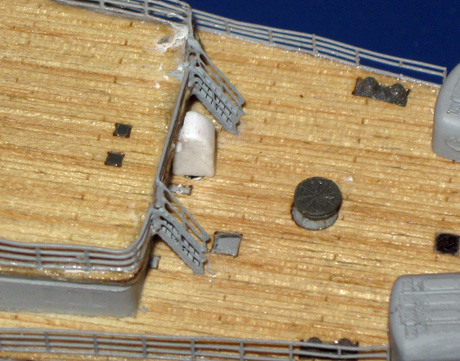

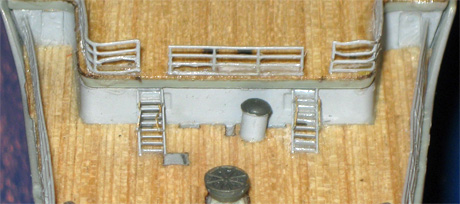

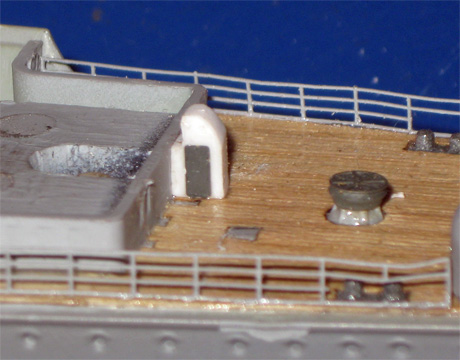

16/17. Der Abgang vom Achterdeck in den Rumpf ist ein Eigenbau, die runde Tonne vom Bausatz war wohl eine Verwechslung.

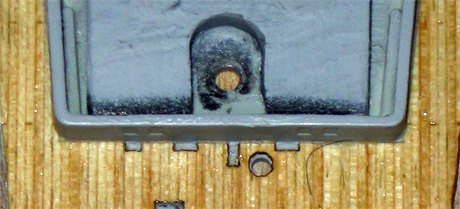

18. Das leere Loch für die Tonne im Achterdeck.

19. Die Tonne sollte wohl ein Deckslüfter werden bzw. sein
