DKM Admiral Graf Spee

Aufbauten

Die Aufbauten der "Admiral Graf Spee" sind der Bereich des Schiffes welcher nur mit Licht ausgestattet ist.

Bei größeren Schiffen bzw. Maßstäben ist es mit Sicherheit mögliche verschiedene weitere Funktionen einzubauen.

Leider musste ich schon auf den Raucherzeuger im Rumpf aus Platzgründen verzichten, die Aufbauten bieten in 1:350 leider nicht mehr Platz

als für die verbaute Beleuchtung und die drehbaren Hauptgeschütztürme.

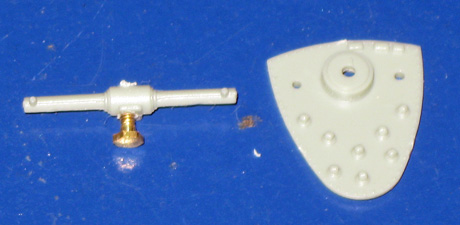

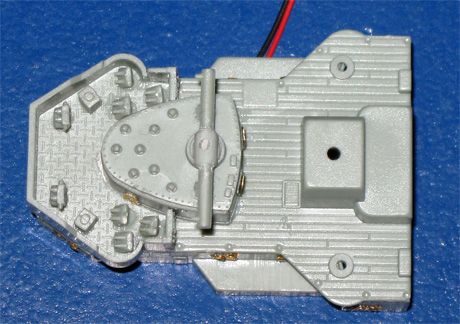

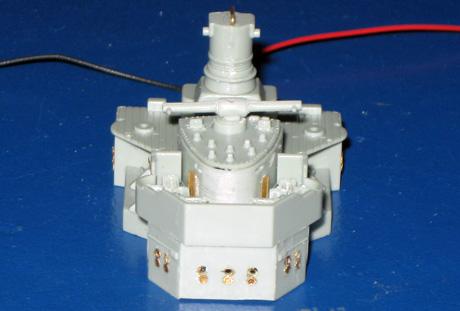

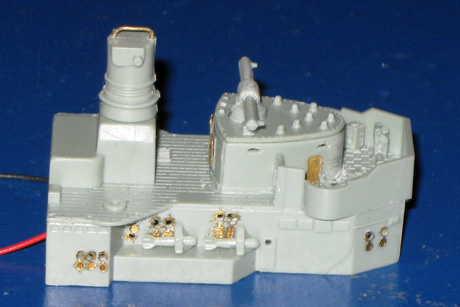

1/2. Soweit ich es für sinnvoll und machbar erachte werden alle beim Original beweglichen Teile auch am Modell beweglich gebaut.

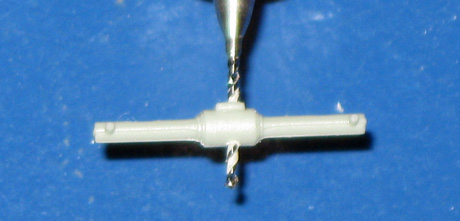

3/4. Alle Entfernungsmessgeräte für die Kanonen sowie die der Flugabwehr (Flak) sind beweglich gebaut.

5/6. Wenn alles was möglich und sinnvoll ist beweglich gebaut wird erleichtert dies auch die weiter Gestaltung des Schiffes.

7/8. Alle Teilbereiche für sich sind viel einfacher und detaillierter zu bearbeiten als wenn alles miteinander Verklebt ist.

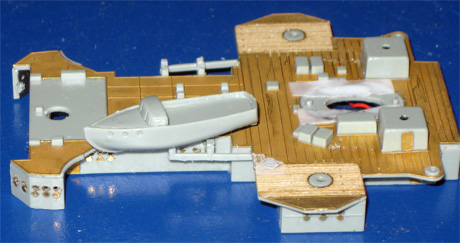

9/10. Bei einer Probe hat sich herausgestellt das die Verkehrsboote so nicht hinter den Kommandoturm passen würden wie angegeben.

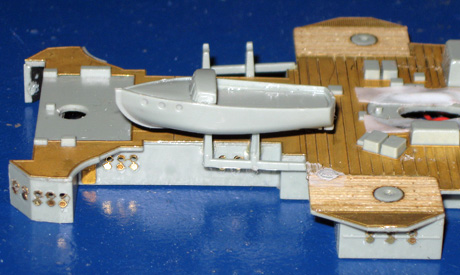

10/11. Die Halterungen der zwei Verkehrssboote sind zu hoch und nicht schräg angeordnet wie es beim Original war.

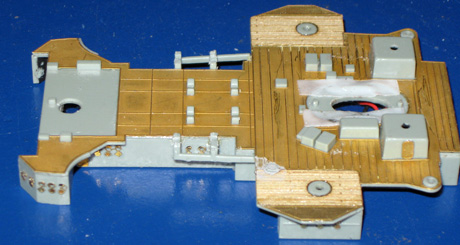

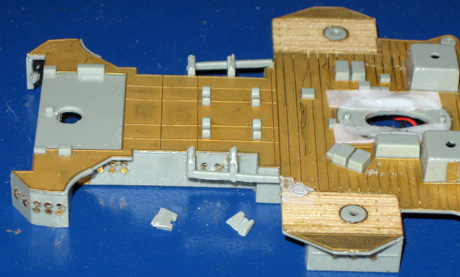

12/13. Bei den Aufbauten habe ich die Reling vom Ätzteilsatz verbaut, die Reling ums Schiff ist von Saemann die ist stabieler geätzt.

14/15. Die Spezialteile vom Ätzteilsatz sind sehr schön ausgeprägt und mit 0,15mm in einer ordentlichen Stärke.

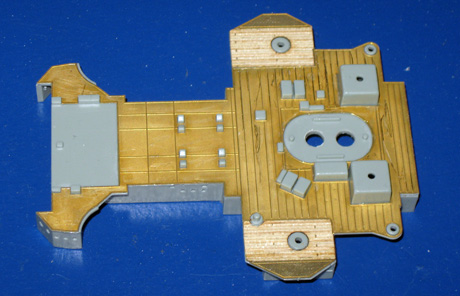

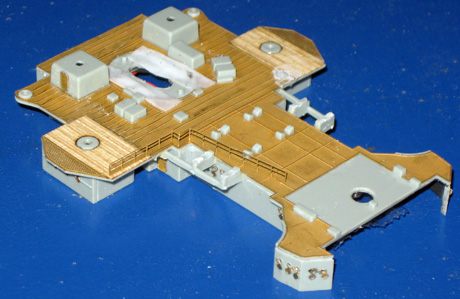

16/17. Die Holzdeckbereiche habe ich sofort nach dem Anbringen mehrmals mit Zwischenschliff versigelt.

18/19. Das Holzdeck sollte komplett fertig bearbeitet sein bevor andere Bauteile angebaut werden, auf der Versigelung haftet die Farbe nur.

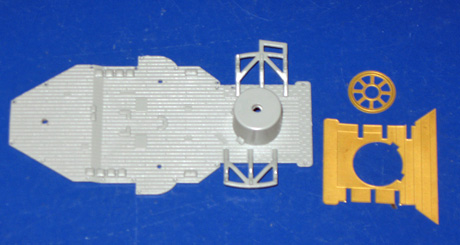

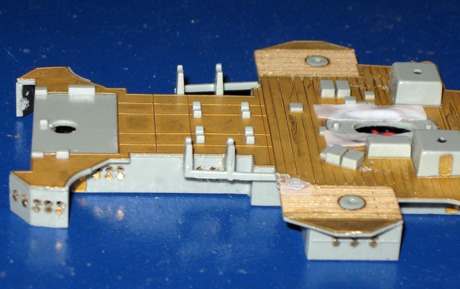

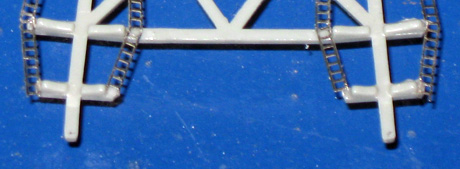

20/21. Die Laufstege sind Leitern von Saemann. Die zwei Löcher sind für die "Stiefte" vom hinteren Aufbaudeck.

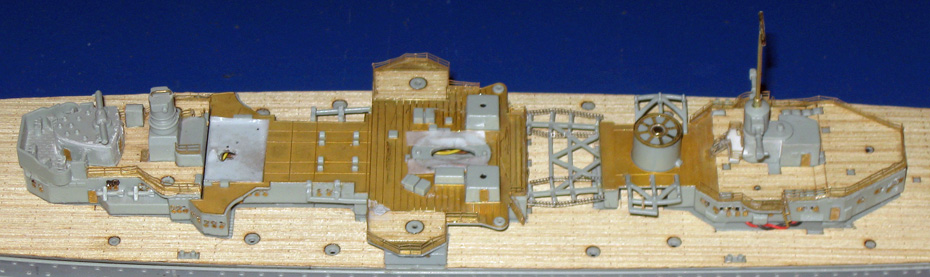

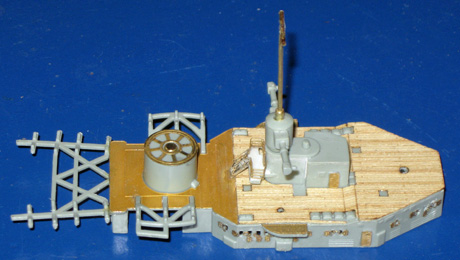

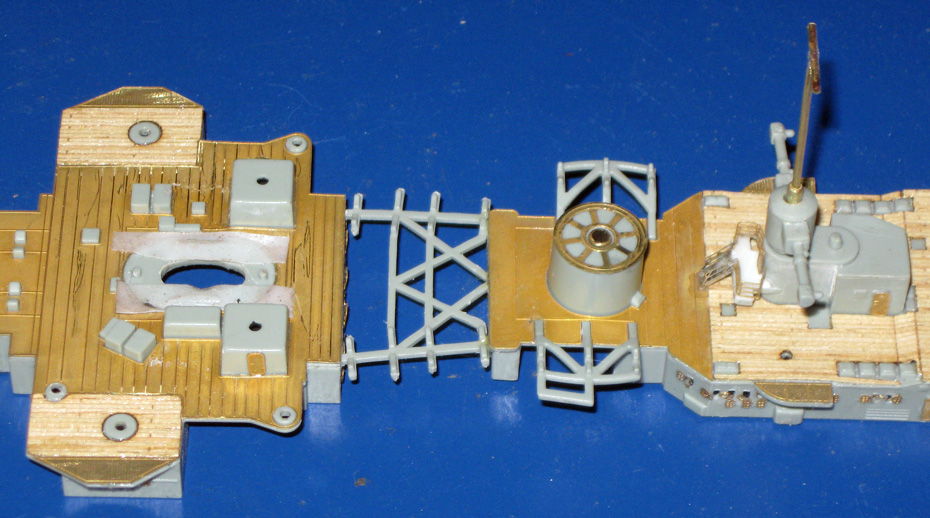

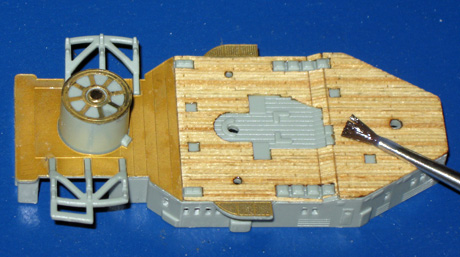

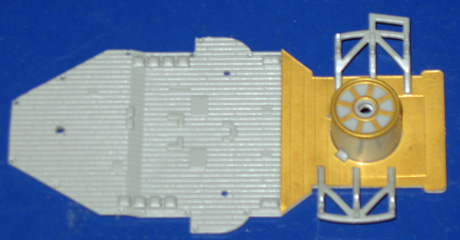

22/23. Das mittlere Aufbaudeck mit dem Schornstein sowie der hintere Kommandostand passen nur so in das Holzdeck vom Oberdeck.

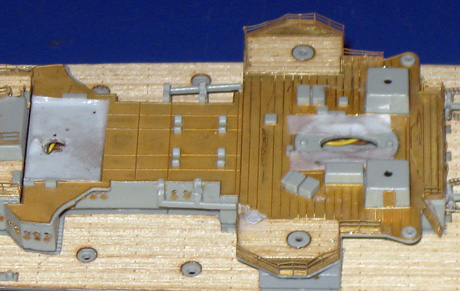

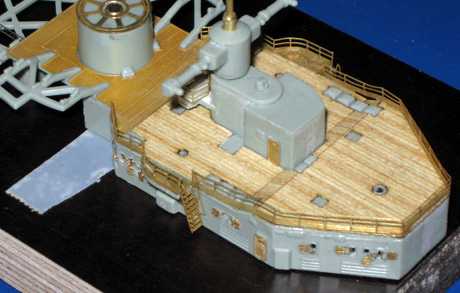

24. Das Oberdeck wird durch die Aufbauten stabilisiert, wichtig ist das die Kunstoffteile ohne Holzdeck dazwischen verklebt werden.

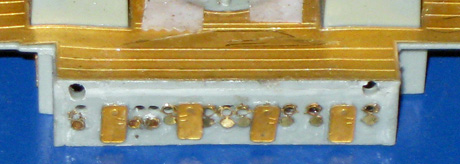

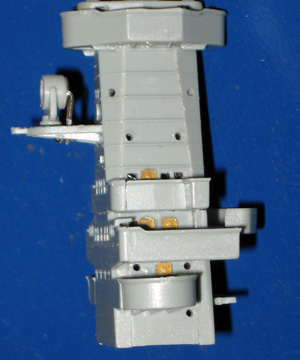

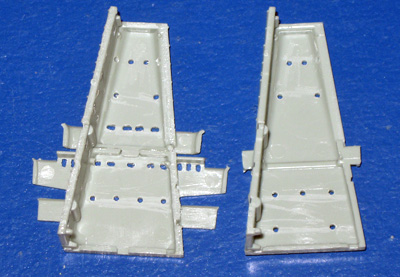

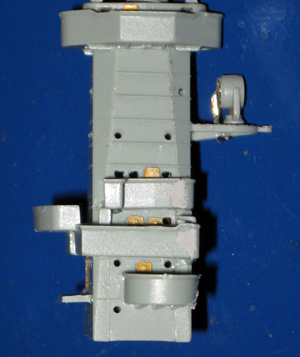

25/26. Teileübersicht vom Kommandoturm, die "Fenster" sind alle aufgebohrt bzw. mit einem Skalpell ausgeschnitten.

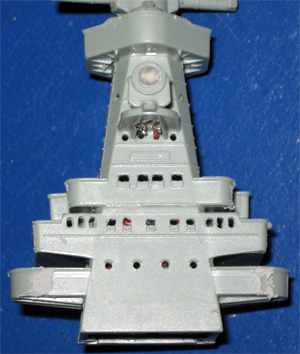

27/28/29. Im Scheinwerfergehäuse ist die LED schon eingebaut, kleine Schlitze sind verspachtelt (siehe links unten).

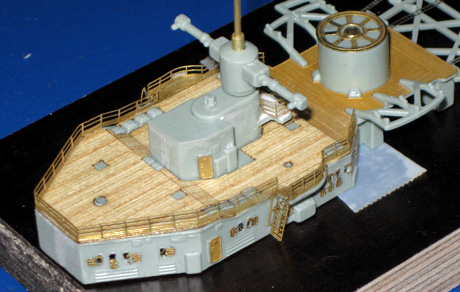

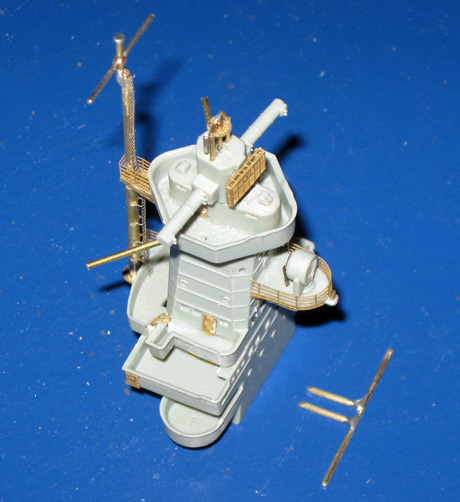

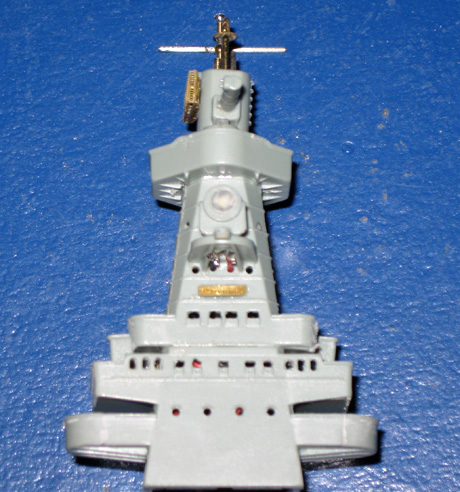

30/31. Das Namensschild "Coronel" , das FuMO 26 (Radar), die Treppen, Türen, Reling, Antennenträger sowie der Mast sind angebaut.

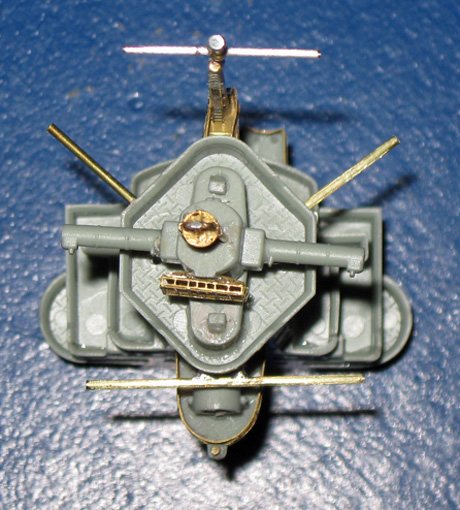

32/33. Den Windmesser auf dem oberen Entferungsmesser habe ich einem Funktionsmodell würdig selbst gebaut.
