Scheinwerfer Alle Scheinwerfer sind funktionsfähig und mit 3mm LED´s in Weiss ausgestattet. Die Fünf Scheinwerfer werden über eine Funktionskanal per Fernsteuerung eingeschaltet, sind aber nicht drehbar. |
|||||||||||||||||||
 |
 |
||||||||||||||||||

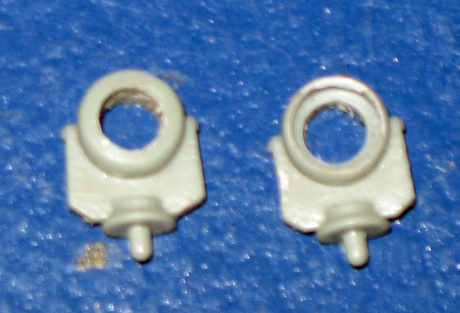

| 1/2. Die Formgebung der Gehäuse sind perfekt geeignet für den Einbau von 3mm LED´s, man muss für das Loch nur die Mitte treffen. | |||||||||||||||||||
 |
 |
||||||||||||||||||

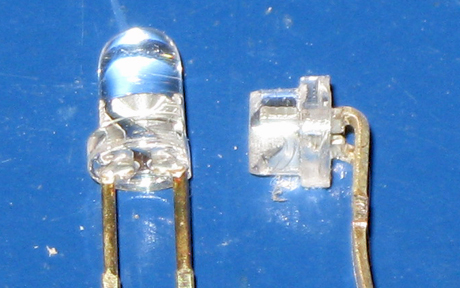

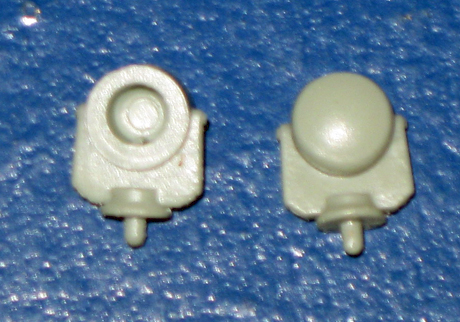

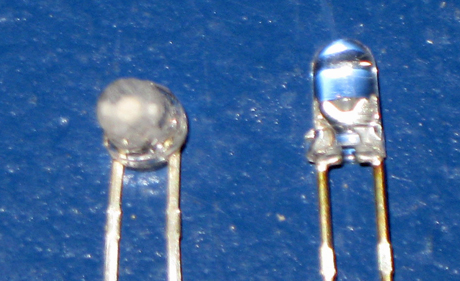

| 3. Die 3mm LED in weiss aus dem Handel mit dem feinen Rand. | 4. Der abgerundete Kopf muß passend abgeflacht werden. | ||||||||||||||||||
 |
 |
||||||||||||||||||

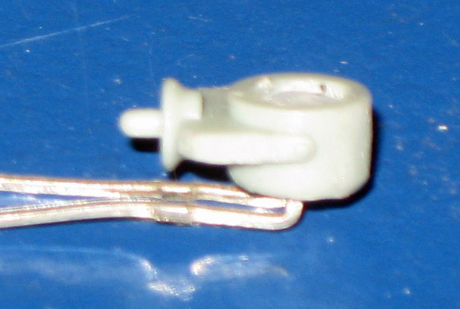

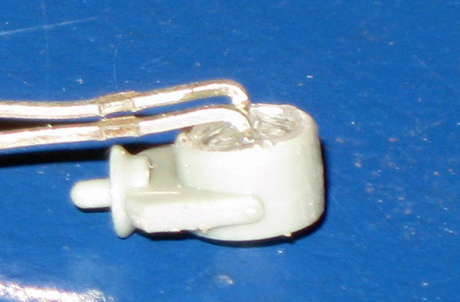

| 5. Der LED-Rand liegt hinten auf und verhindert ein durchrutschen. | 6. Es sind nur mü Platz bis zur Anode und Kathode der LED. | ||||||||||||||||||
 |
 |
||||||||||||||||||

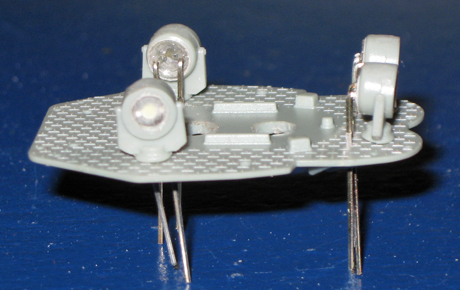

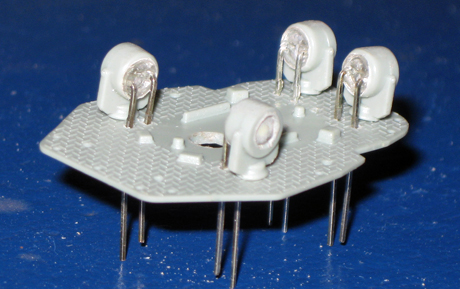

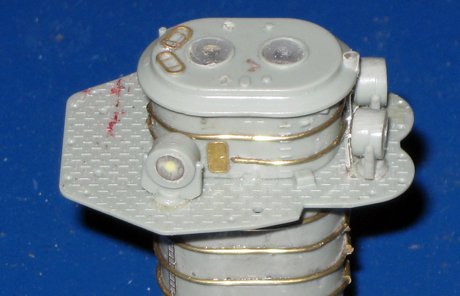

| 7/8. Die vier Scheinwerfer des Schornsteins, genaues bohren für die Löcher ist nötig das die Scheinwerfer ordendlich sitzen. | |||||||||||||||||||
 |
 |
||||||||||||||||||
| 9/10. Die Anschlussdrähte der LED dürfen nur so lange bleiben das man geradeso die Kabel anlöten kann. | |||||||||||||||||||
 |
 |
||||||||||||||||||

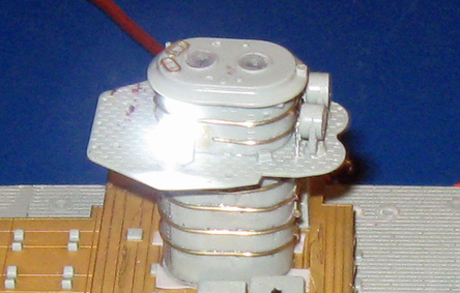

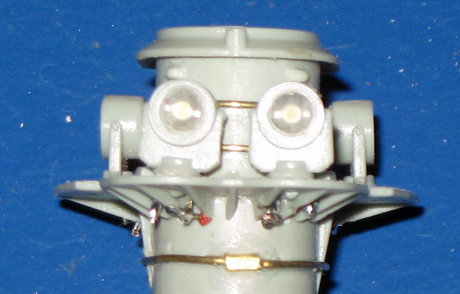

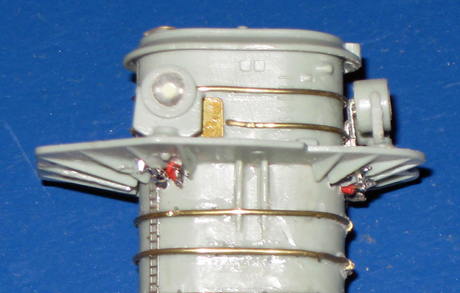

| 11/12. Wie man sieht kann man unter der Schornsteinplattform kaum die LED-Anschlüsse mit den Kabeln erkennen. | |||||||||||||||||||
 |
 |
||||||||||||||||||

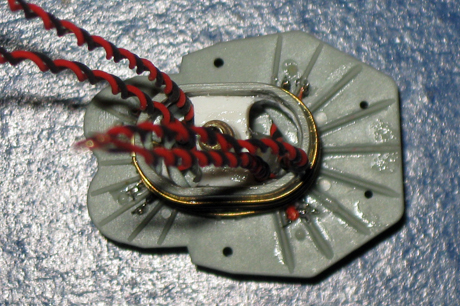

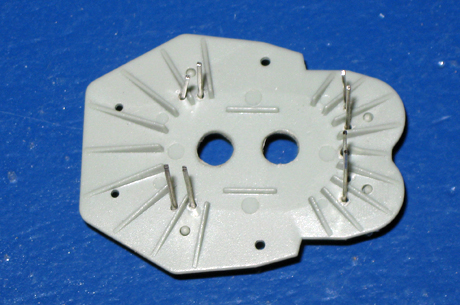

| 13/14. Ein Tipp um das Anschliesen der vier LED an der Zentraldeckplatine zu erleichtern, je LED eine andere Kabelfarbe verwenden. | |||||||||||||||||||
 |
 |
||||||||||||||||||

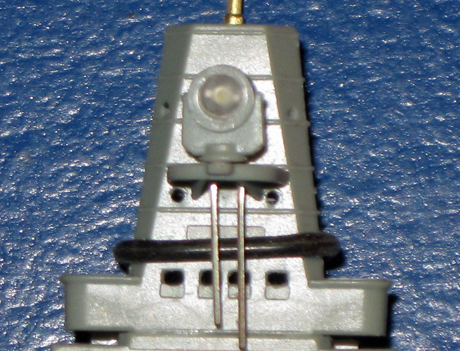

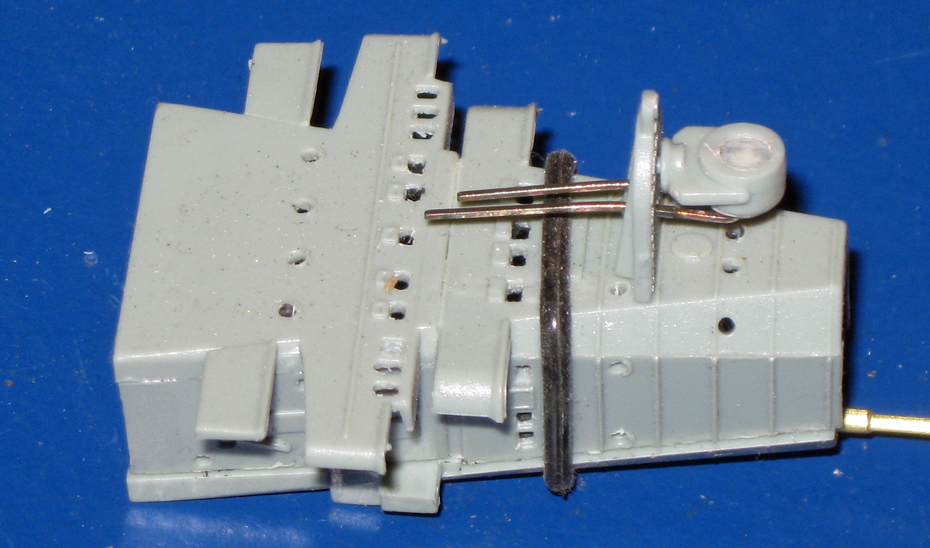

| 15/16. Der Turmscheinwerfer hat im inneren noch die LED der Innenbeleuchtung auch hier währen verschiedene Kabelfarben vorteilhaft. | |||||||||||||||||||
 |
|||||||||||||||||||
| 17. Mein Motte bei solchen Erstlingswerken "Probieren geht über studieren", wenn die Teile verklebt sind ist es meist schon zu spät. | |||||||||||||||||||
| nach oben | |||||||||||||||||||
|

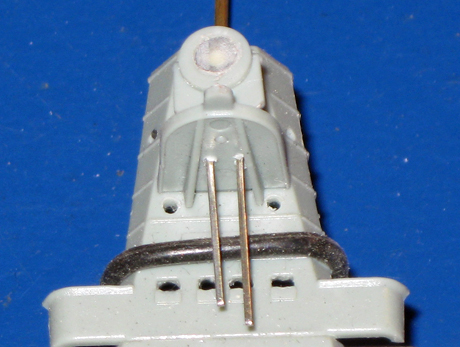

zur "Admiral Graf Spee" Technik |
|||||||||||||||||||
