DKM Admiral Graf Spee

Schiffsbeleuchtung

Alle Bullaugen sowie Fenster ab dem Oberdeck wurden von mir vor dem Zusammenbau aufgebohrt bzw. ausgeschnitten.

Besonders wichtig ist das Ausmahlen aller Teile die beleuchtet werden mit schwarzer Farbe.

Der Anblick eines beleuchteten Modells ist toll aber nur wenn nicht die Aufbauten mitleuchten.

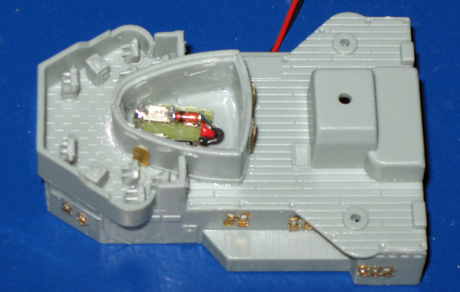

1. Die Platinenreste sind von der Modelleisenbahnbeleuchtung.

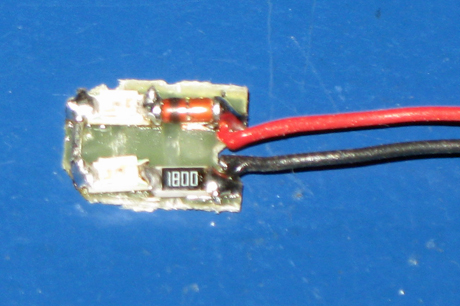

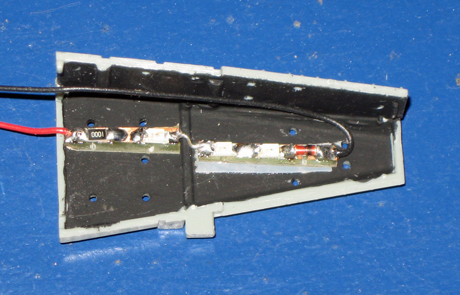

2. Jede Lichteinheit hat eine Richtungsdiode und einen Widerstand.

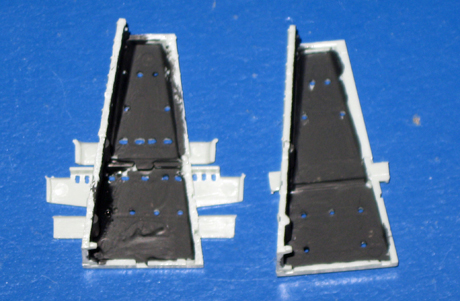

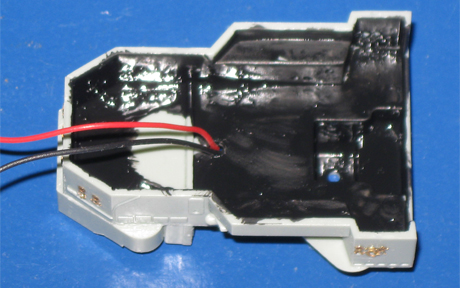

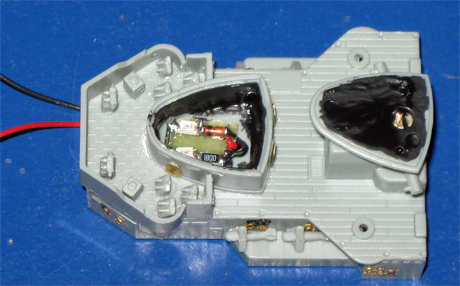

3/4. Jeder Lichtbereich sollte von innen schwarz ausgemahlt sein sonst werden sehr wahrscheinlich die Kunststoffteile durchleuchtet.

5/6. Je nach Menge der verbauen LED in einer Bahn muß der Widerstand berechnet werden, das sorgt für eine gleichmäßige Helligkeit.

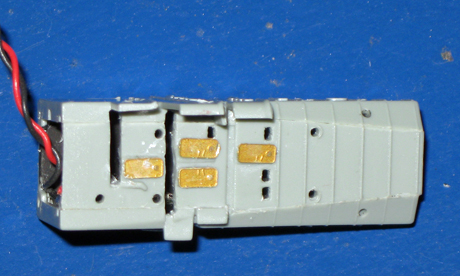

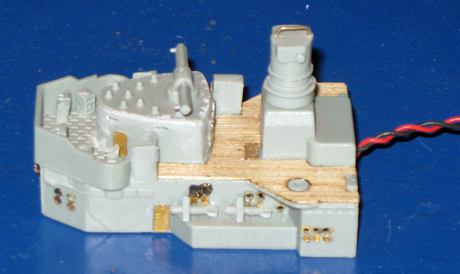

7/8. Der Einbau der Beleuchtung in den Kommandoturm ist etwas kniffelig, wenn von den Öffnungen alle frei sein sollen.

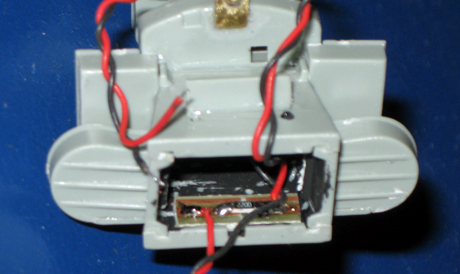

9/10. Verdrillte Kabelpaare erleichtern die Zuordnung wenn zum Abschluss alles auf der Rückseite des Oberdecks angeschlossen wird.

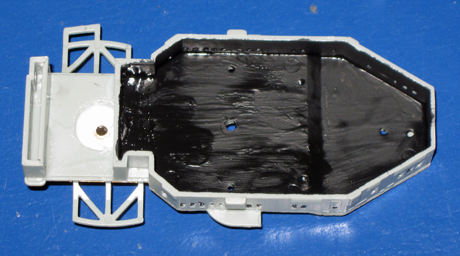

11. Die schwarze Farbe sollte nicht zu dünn sein zum ausmahlen.

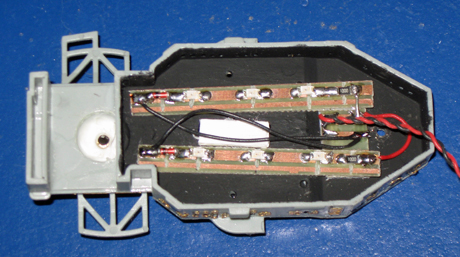

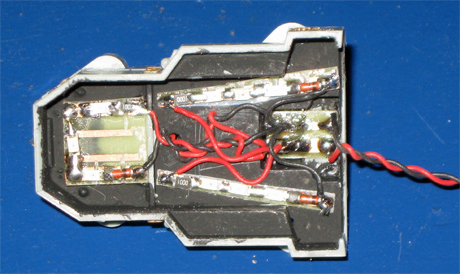

12. Deutlich zu erkennen die zwei Beleuchtungschienen.

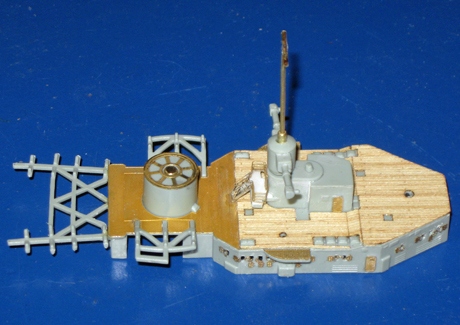

13. Der hintere Kommandostand im Rohbauzustand.

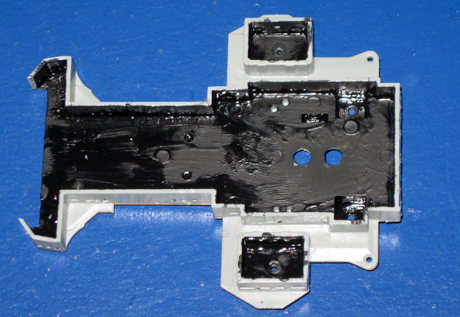

14. Das Zentraldeck vorbereitet für den Beleuchtungseinbau.

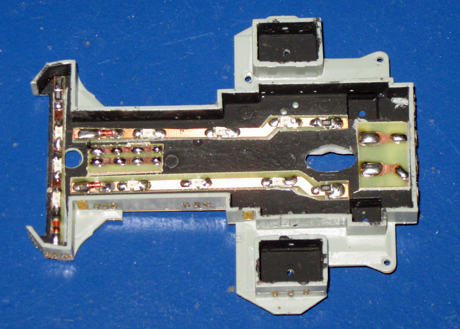

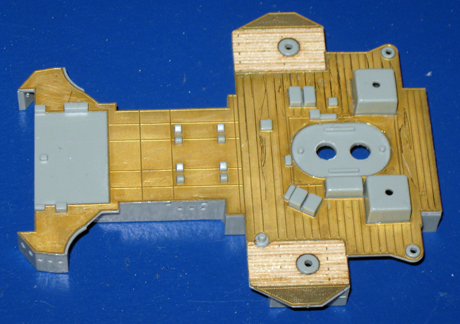

15/16. Das Zentraldeck hat drei Lichtschienen, die zwei Sammlerplatinen sind links für das Licht vom Turm und rechts vom Schornstein.

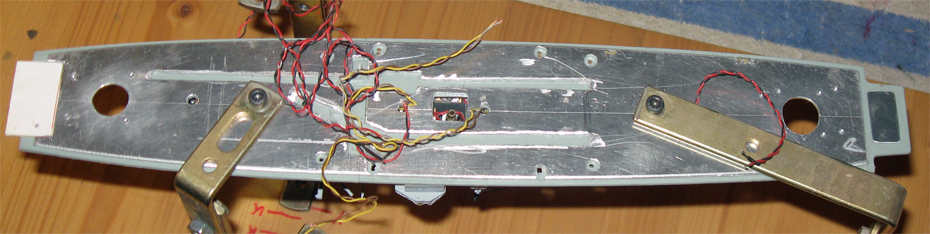

17. Dank der in den Aufbauten eingelassenen M-5 Muttern ist das befestigen der Montagehalter kein Problem, was die Verdrahtung erleichtert.
