Graf Spee RC SA 28cm

SA 28cm

RC Ausführung

DKM Admiral Graf Spee

Schwere Artillerie 28cm

Schon bei der Planung war ein Vorhaben die beiden schweren Türme der 28cm Artillerie Ferngesteuert zu bauen. Alles entscheidend

hierfür ist, einen möglichst kompakten und kleinen Antrieb zu finden. Benötigt wird ein Motor, Getriebe, Turmverbindung, Elektronik

und ein Gehäuse mit Befestigungsmöglichkeit alles das findet sich in einem Servo, somit braucht man nur noch die richtige Größe, in

diesem Fall einen Mini-Servo. Der Umbau in einen endlos drehenden Getriebemotor ist das kleinste Problem. (Siehe hier)

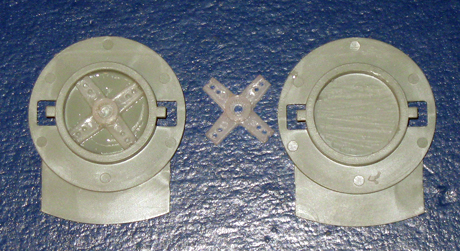

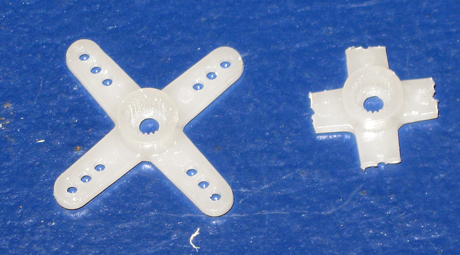

1. Der geeigneste Servohebel ist die Kreuzform.

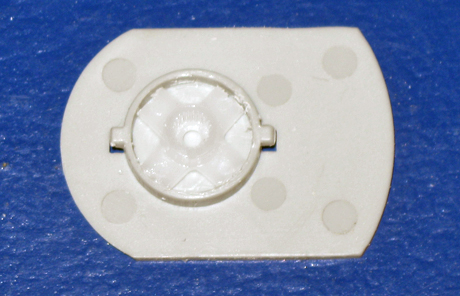

2. Vor dem Einbau den Turmboden etwas aufrauen.

3. Je genauer die Aufnahme sitzt desto leichter dreht der Turm.

4. Ein Vorteil dieser Technik, man kann den Turm immer entfernen.

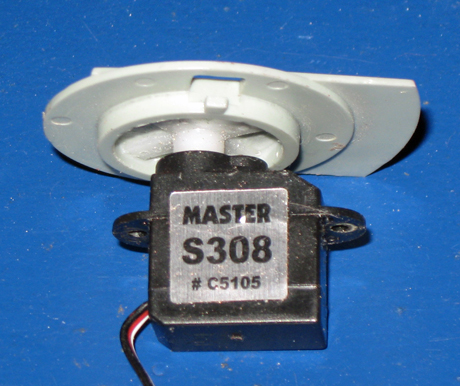

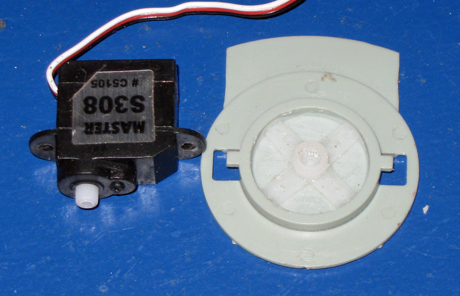

5. Der Turm wird nur auf den Servo aufgedrückt.

6. Die abgschnittene Ecke kennzeichnet umgebaute Servos.

7. Wichtig für leichtes drehen ist genaues arbeiten.

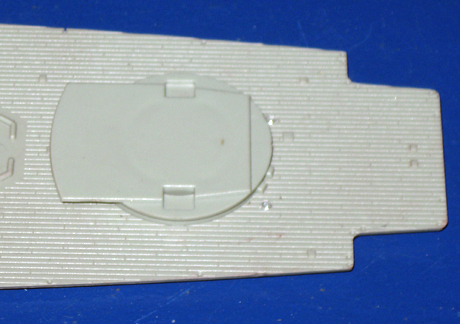

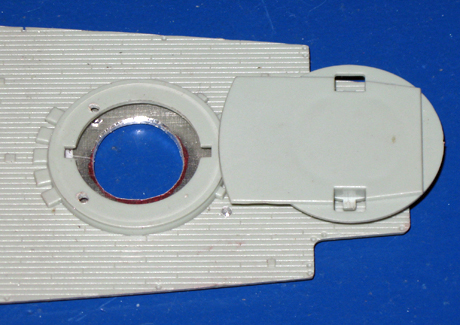

8. Vorteilhaft ist die Unterkonstruktion des Turmes in diesem Bausatz.

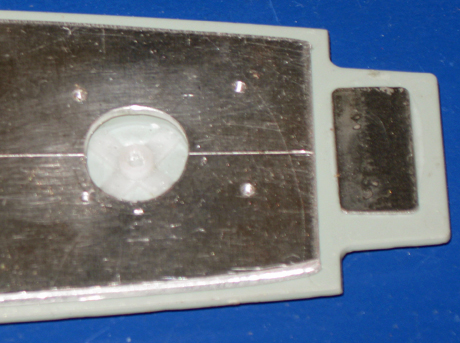

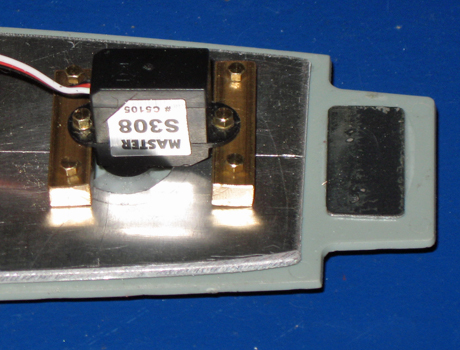

9. Die Aluplatte unter dem Bausatzdeck ist 1,5mm stark.

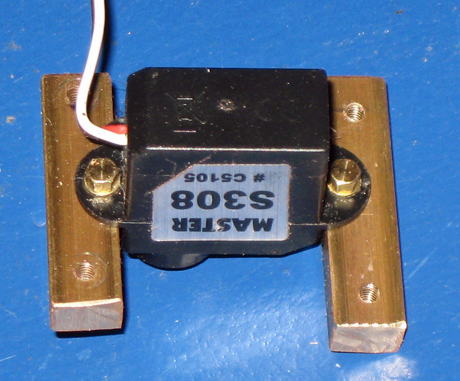

10. Mit M2 Schrauben sind die Servohalter im Deck verschraubt.

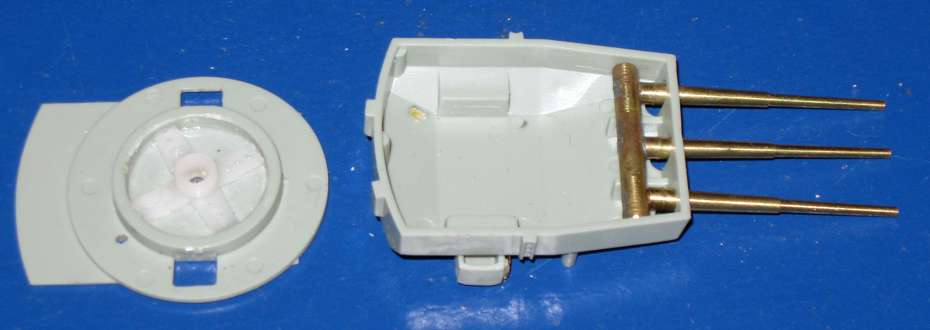

12. Die 28cm Metallrohre sind vom Premium Bausatz die Kunststoffhalterung der Rohre habe ich durch einen 5mm Messingstab ersetzt.

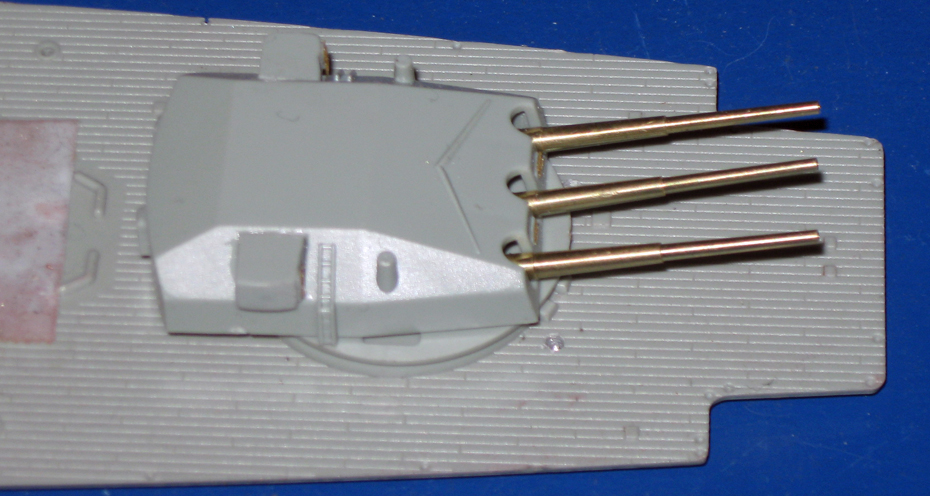

13. Der Turm ist nur auf den Servo aufgedrückt dadurch ist die weitere Bearbeitung des Turmes und vom Deck kein Problem.

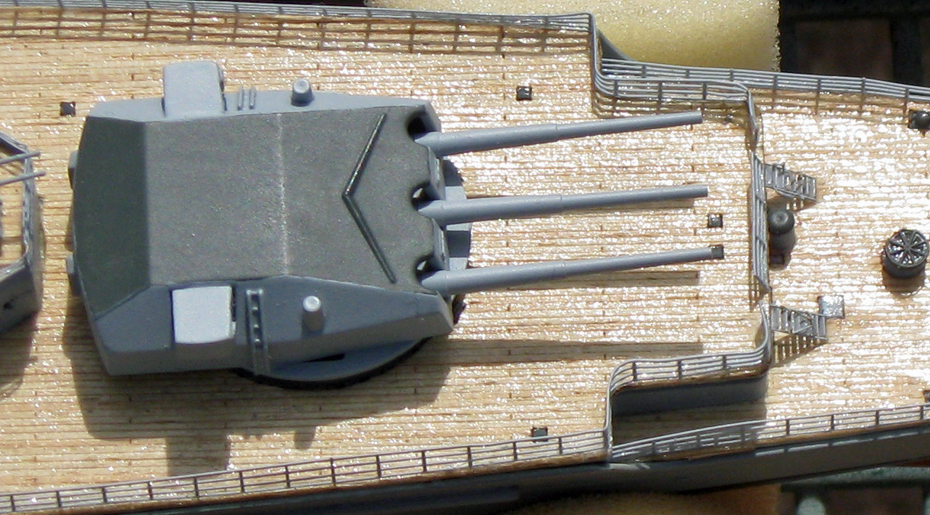

14. Der fertige Turm auf dem fertigen Holzdeck. Alle Teile des Turms sind problemlos zugänglich und auswechselbar.
