Graf Spee Raucher

Rauchgenerator

nicht eingebaut

DKM Admiral Graf Spee

Rauchgenerator

Schon bei der Planung war es unsgwiss ob am Ende noch Platz für einen Raucherzeuger bleiben würde. Die wichtigsten Bestandteile eines

RC- Modells haben selbstverständlich Vorrang vor einem rein optischen Bauteil. Am Ende musste ich den Raucherzeuger wegen 2mm Höhe

weglassen. Statt dessen habe ich den freien Platz für die Zweite Decksbefestigung genützt.

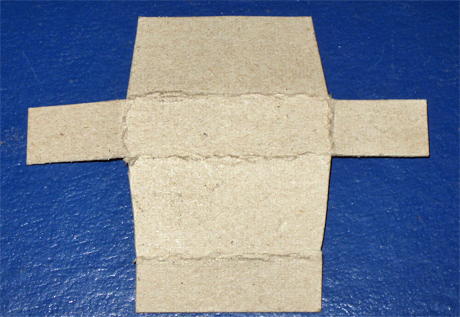

1. Zum finden der richtigen Behälterform ist Pappe am einfachsten.

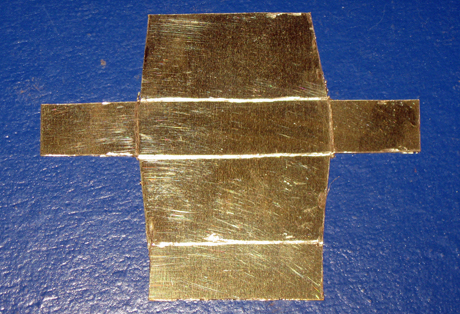

2. Der Behälter ist aus 0,8mm Messingblech, nach der Pappvorlage.

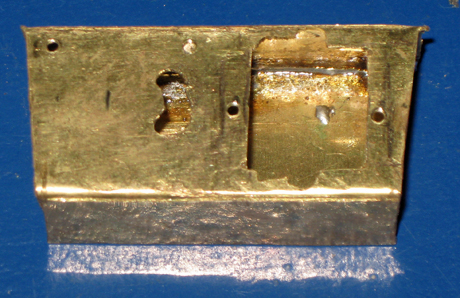

3. Die Öffnungen und Gewinde sind geschnitten.

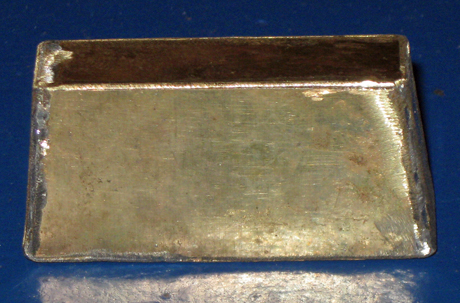

4. Der fast fertige Behälter, die Seitenteile fehlen noch.

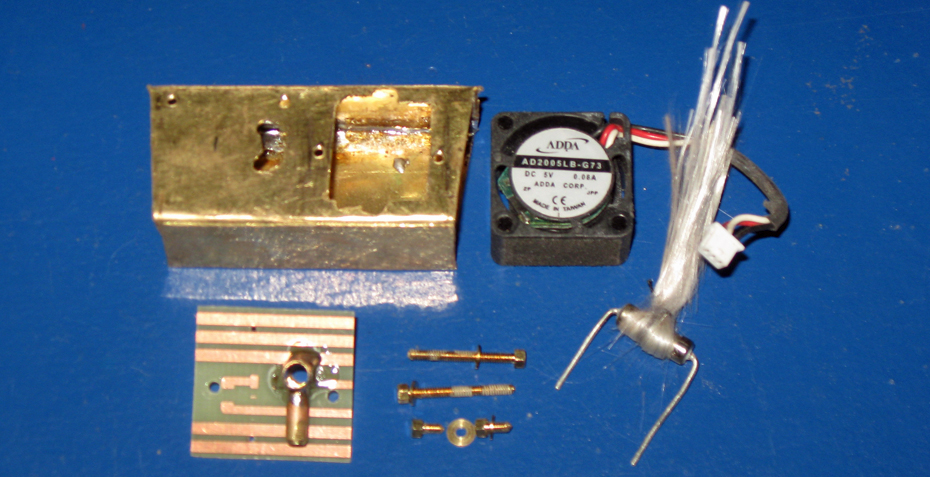

5. Teileübersicht des Rauchgenerators die fest miteinander verbunden sind. Der Platinenrest ist 0,8mm stark.

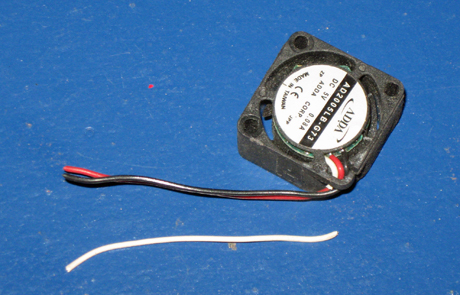

6. Am Minilüfter kann die Steuerleitung entfernt werden.

7. Die Zementhülle des 5 Watt 10 Ohm Widerstandes entfernen.

8. Der Schlauchanschluss ist gleichzeitig Befüllstutzen.

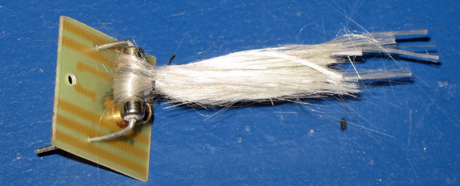

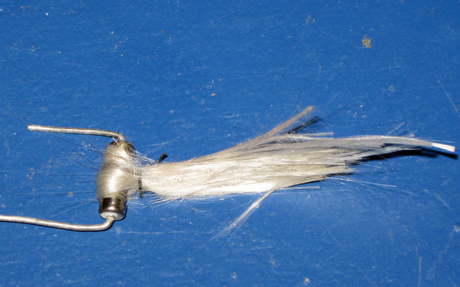

9. Als Öltransport (Kapillarefekt) verwende ich Glasfaserfäden.

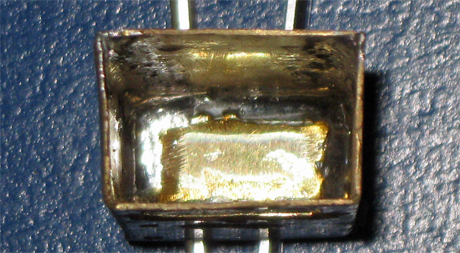

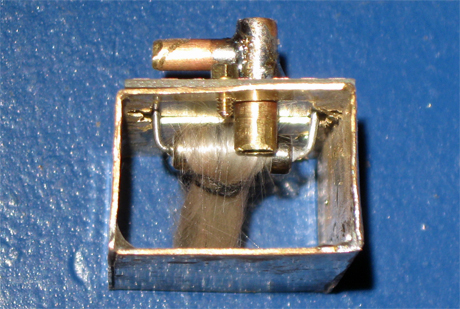

10. Blick ins Innere, reicht geradeso für die Watte.

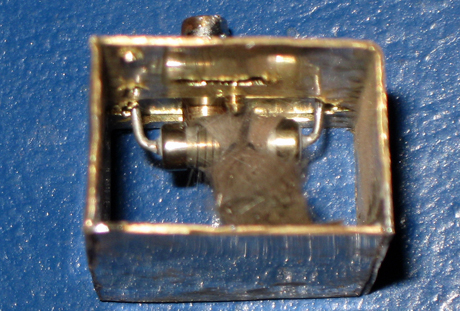

11. Der Widerstand darf das Messing-Gehäuse nicht berühren.

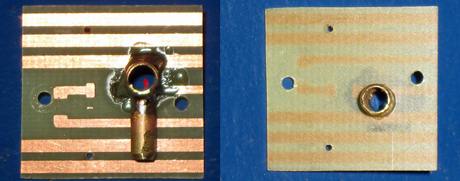

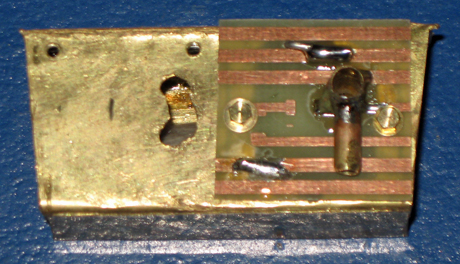

12. Links der Platz für den Lüfter mit Einblasloch und M2-Gewinde.

13. Die Seitenteile können nun angelötet werden.

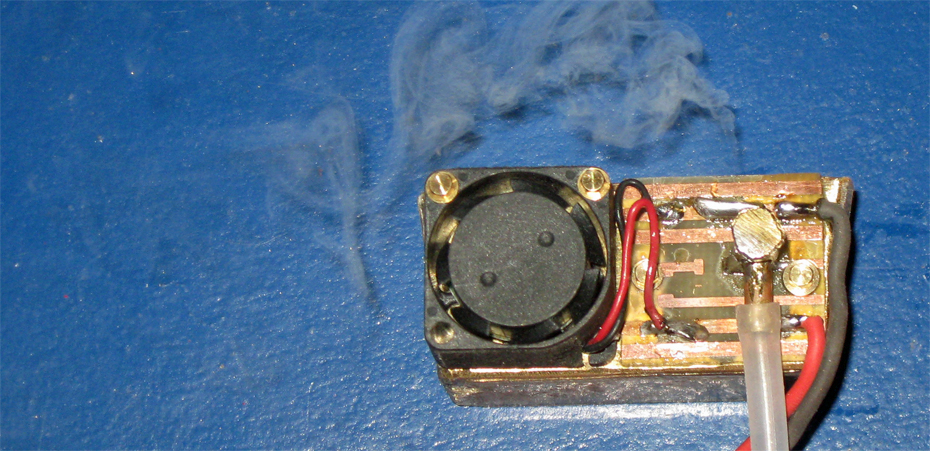

14. Sehr gutes Rauchergebnis, allerdings an einer Stelle wo die Platine nicht sauber aufliegt und nicht am eigendlichen Ausgang.

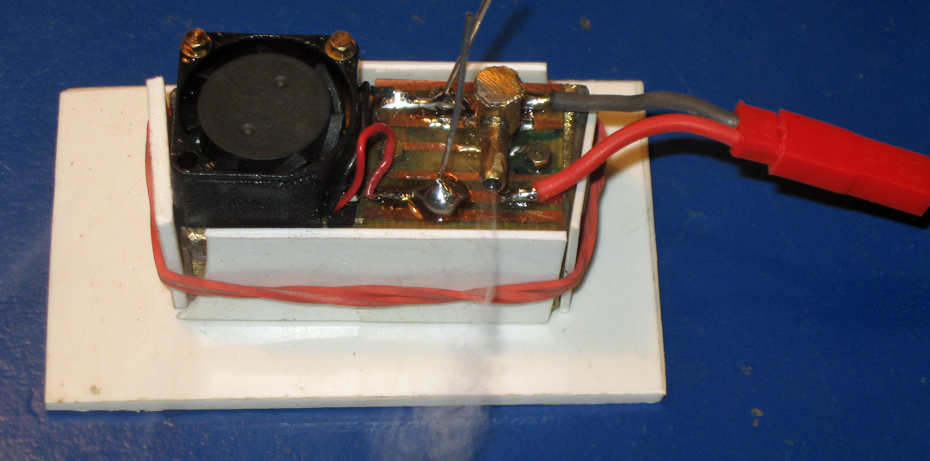

15. Nach erfolgter Reparatur kommt der Rauch da raus wo er soll und der Behälter wird auch nicht zu warm.
