DKM Admiral Graf Spee

RC Deck

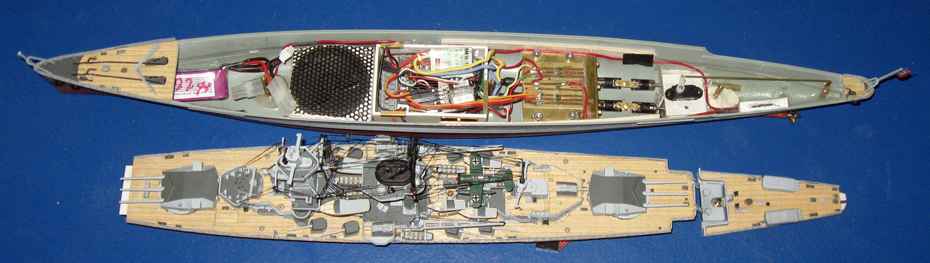

Entscheidend bei einem RC-Modell ist die Zugäglichkeit aller im Rumpf verbauten Funktionsbausteine bzw. Funktionen.

Alles was eine Funktion ausführt kann auch defekt werden und sollte dann getauscht werden können.

Je besser die Decksaufteilung desto leichter der Zugang zu den verbauten Funktionen.

1. Bei dieser Schiffsgröße und dieser Ausstattung in 1:350 muss das Deck sehr genau auf den Rumpfinhalt abgestimmt werden.

2. Das abgesetzte Heck ist sehr vorteilhaft für die Decksteilung.

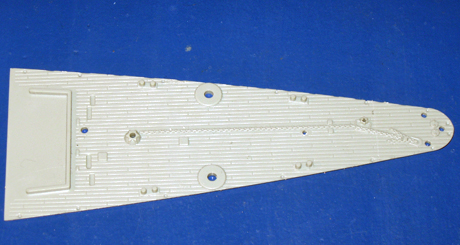

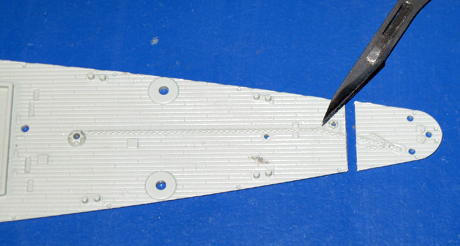

3. Der hintere Teil mit den Mastlöchern wird abgetrennt.

4. Die Mastlöcher werden mit 1mm Polysterol verstärkt.

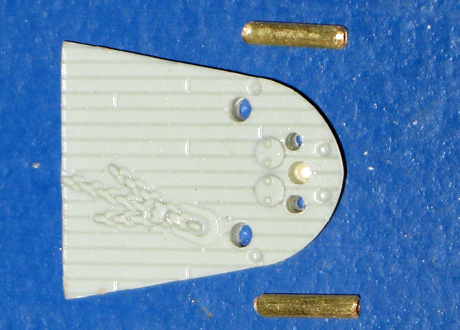

5. In die Löcher werden Messinghülsen gesteckt für die Mastbeine.

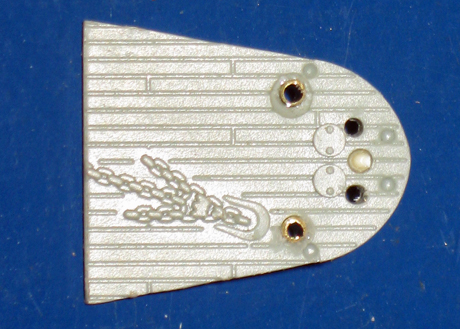

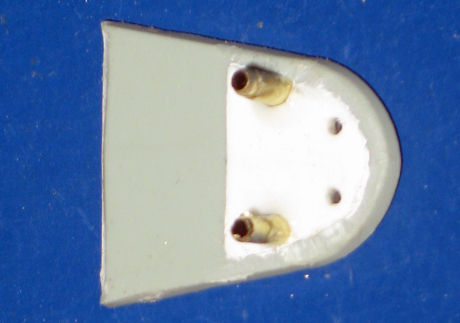

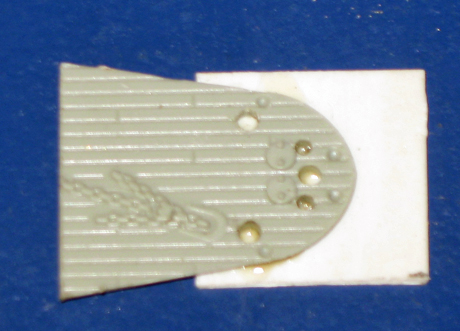

6/7. Das zum Einkleben fertige Entstück von unten und oben. Die ganze Ankerkette vom Heckanker wurde nur bei Bedarf angehängt.

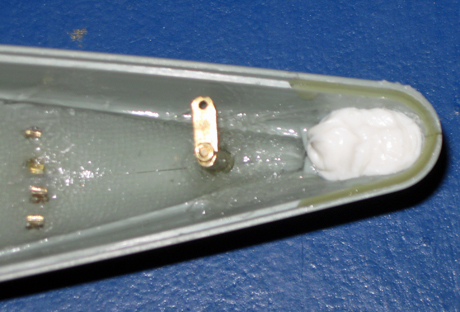

8/9. Der Heckbereich unter dem fest verklebten Decksteil ist mit Allfix-Hybrid "PowerTack" aufgefüllt das hält zu 100% allem stand.

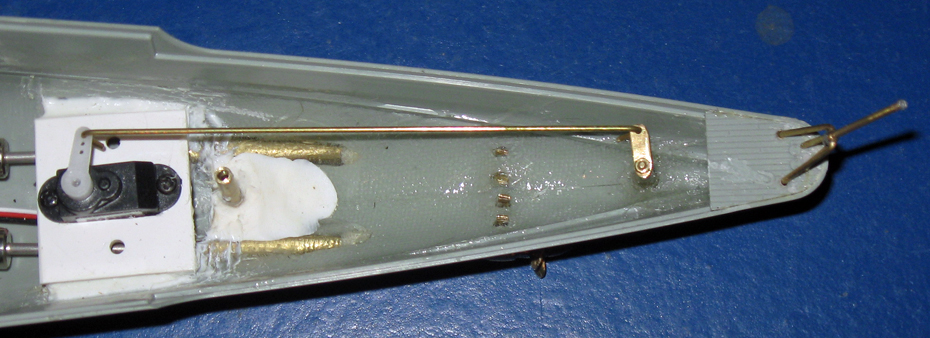

10. Der eingebaute Fahnenmast am Heck. Der Ruderhebel sowie alle technischen Teile unter dem Heckteil sind zugänglich.

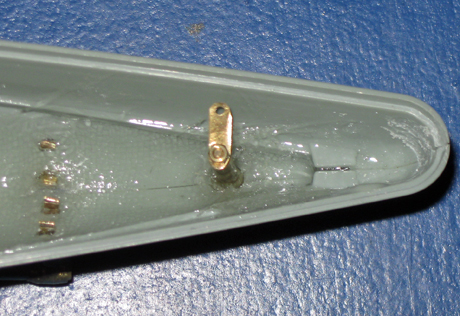

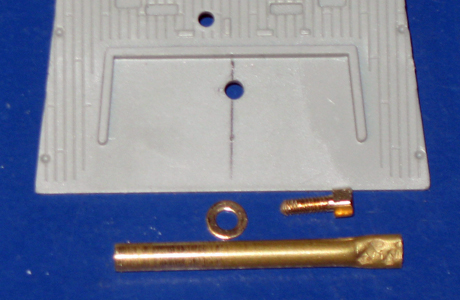

11/12. Das Messingrohr mit M-2 Gewinde wird als Gewindehalter mit Epoxidharz im Rumpf befestigt.

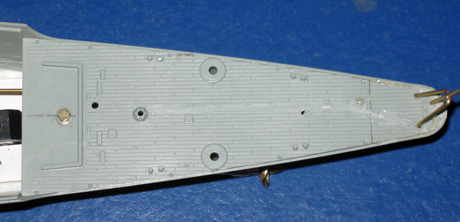

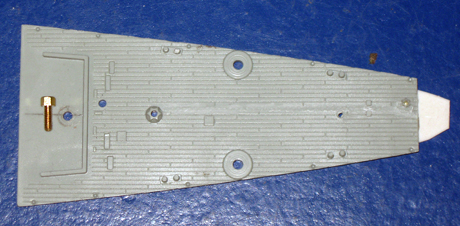

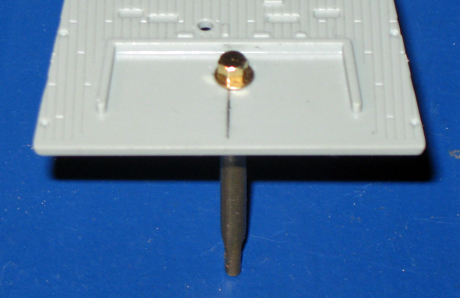

13/14. Mit der M-2 Messingschraube wird der abnehmbare Teil des abgesenkten Deckssprungs am Heck fixiert.

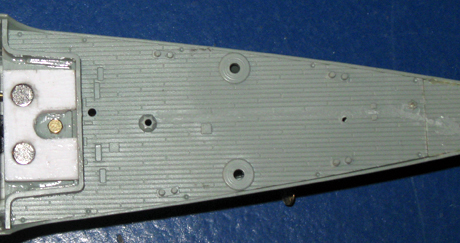

15/16. Die beiden Neodym-Magnete sind in einem 3mm Polysterolstück befestigt, dieses wiederum mit Sekundenkleber fixiert ist.

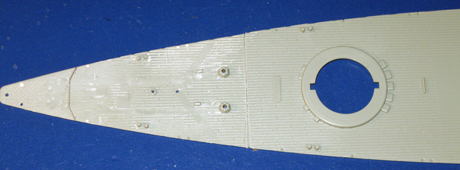

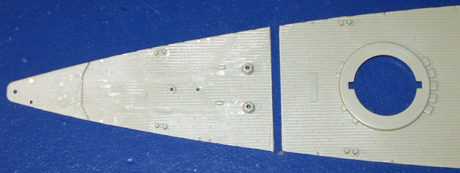

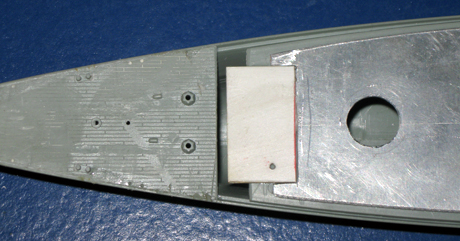

17/18. Die Vorgehensweise am Bug ist praktisch die gleiche. Ein gut überlegtes Stück abtrennen und fest im Bug verkleben.

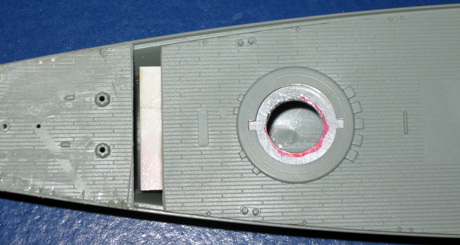

19/20. Durch die Magnete am Heck reicht es hier ein Stück 1,5mm Polysterol anzukleben um das Deck einzuschieben.

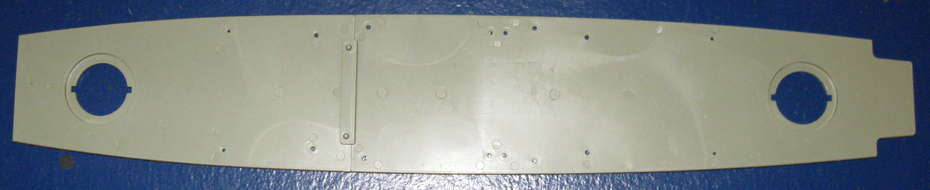

21/22. Die beiden fertig bearbeiteten Teile vom Oberdeck aus Kunststoff vor dem Verkleben mit dem Aluminium-Deck.

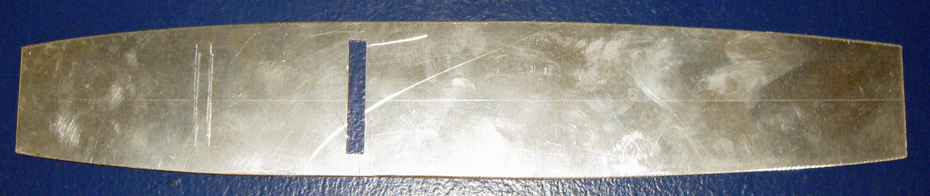

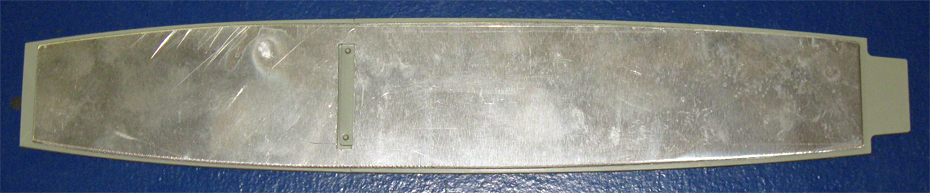

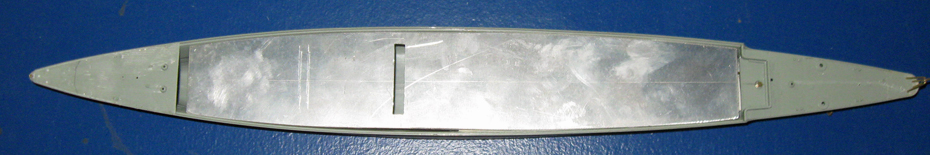

23/24/25. Das 1,5mm starke Aluminium-Deck ist die Voraussetzung um das Oberdeck ohne Probleme vom Rumpf zu trennen.

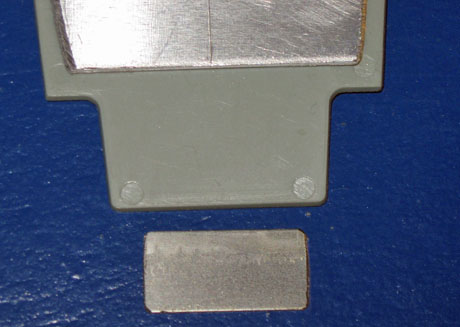

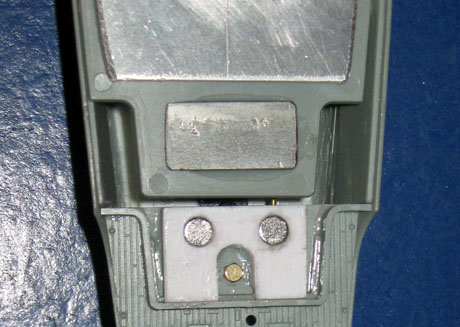

26/27. Der hintere Teil des Oberdecks wird mit einem Stück 0,3mm Stahlblech Magnetfähig gemacht.

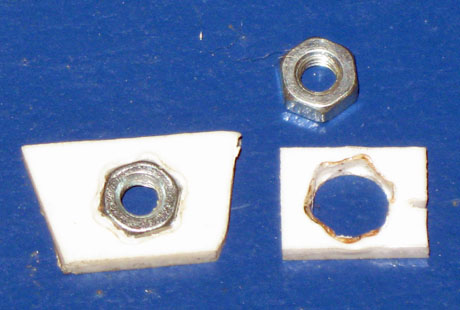

28/29. Die beiden M-5 Muttern sind unter den Audbauten versteckt und sind die Gewinde für die Schrauben der Montagehalterung.

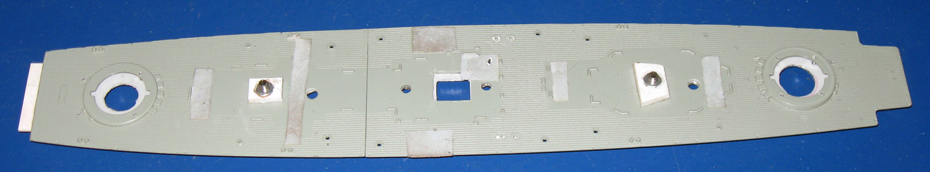

30. Die Doppelklebebandstreifen auf dem Deck sind zur Fixierung der jeweiligen Aufbauten um den passenden Platz für die Muttern zu finden.

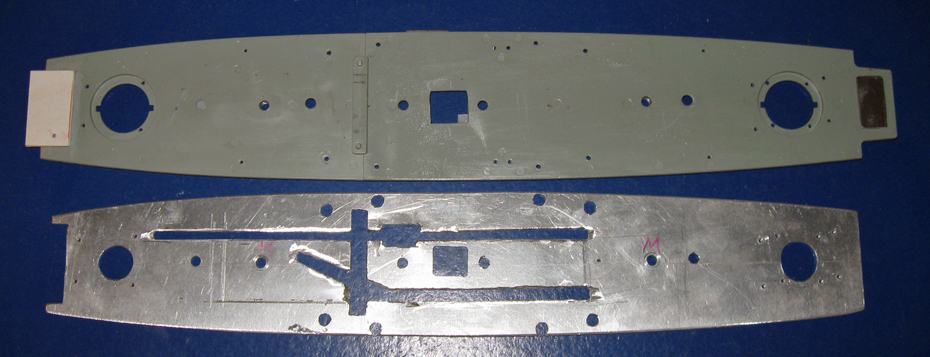

31. Das Aludeck, die Kanäle sind für die Kabelstränge, der rechteckige Ausschnitt mittig ist der Zugang zum Raucheinsatz im Schornstein.

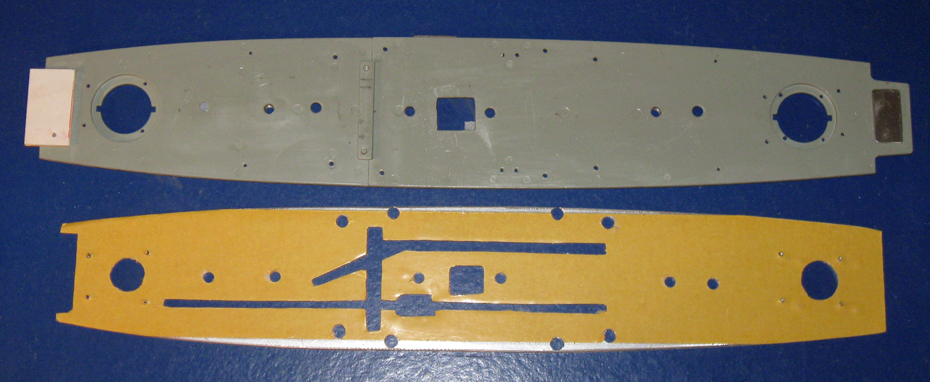

32. Das Aludeck sollte vor dem verkleben mit dem Kunststoffdeck vollkommen ausgearbeitet sein, ich verwende dafür Doppelklebeband.

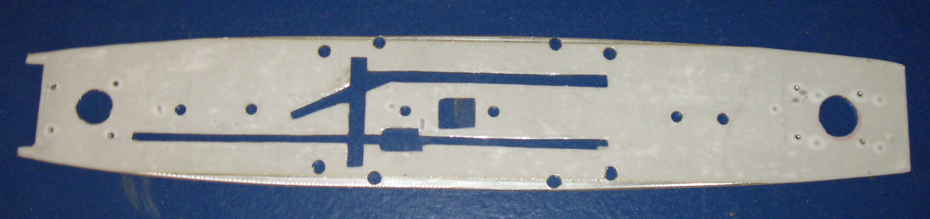

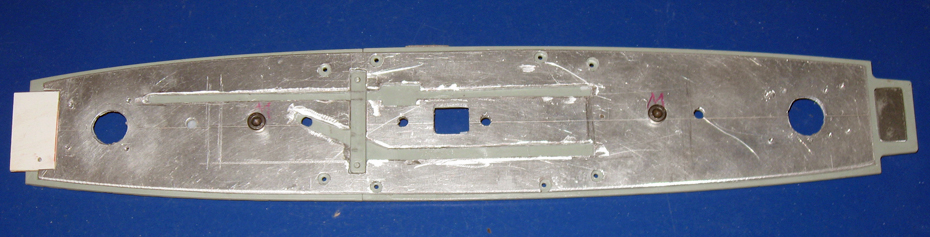

33. Die Schutzfolie vom Doppelklebeband ist abgezogen und alle Aussparungen frei.

34. "Hochzeit" als Zentrierhilfe dienen die beiden Decksschrauben von der Montagehaltrung.
