Detail Rumpf

" Tirpitz "

Modell 1

Inhaltsverzeichnis

Rumpf

Bugteil

Mittelteil

   Heckteil

Schrauben & Ruder

Inhaltsverzeichnis

Deck

Vordeck

Zentraldeck

Heckdeck

Inhaltsverzeichnis

RC-Aufteilung

Bugbereich & Schiffsmitte

Heckbereich

Antrieb, Steuerung &

Transport

Bugteil

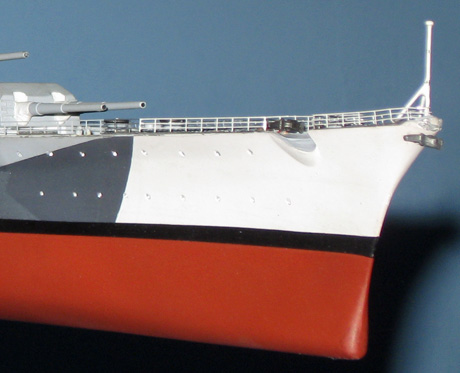

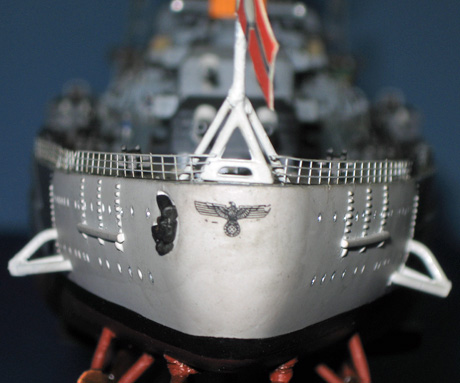

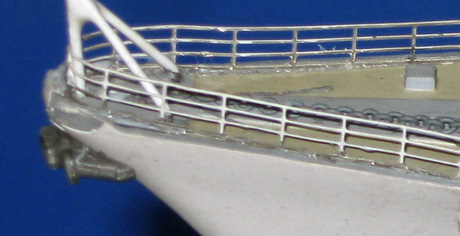

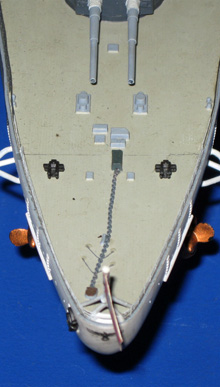

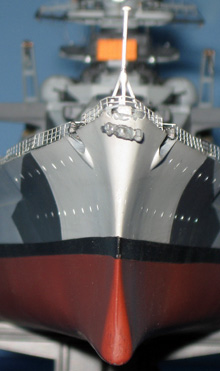

1. Tirpitz bekam sofort den Atlantiksteven (Bug)

2. Buganker

3. Ohne Luftkennung

4. Der linke Seitenanker

5. Der rechte Seitenanker

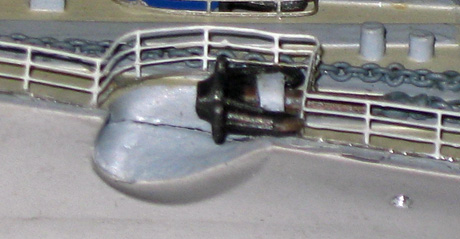

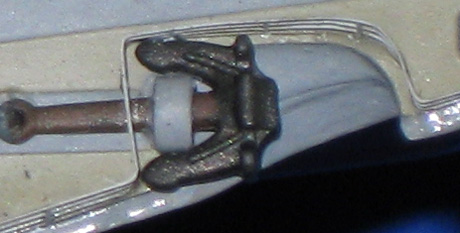

6. Der linke Seitenanker in der Ankerhülse

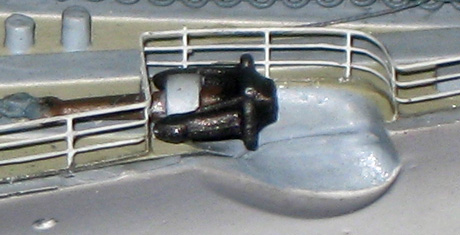

7. Der rechte Seitenanker in der Ankerhülse

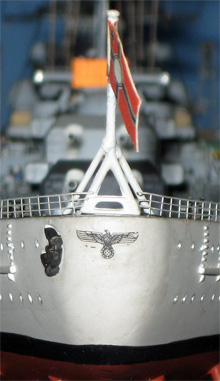

8. Der vordere Flaggenstock aus Messing, gelötet

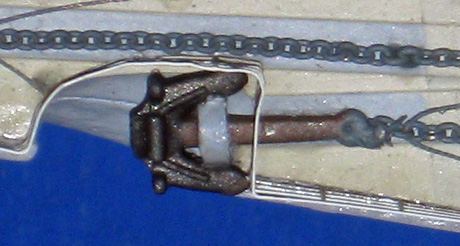

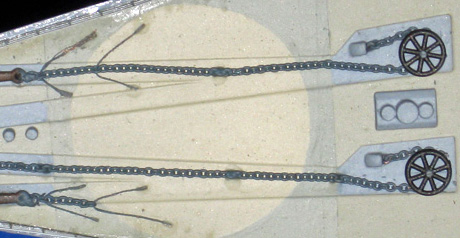

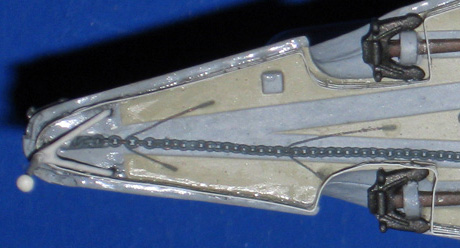

9. Echte Ankerketten, vorbildgerecht gesichert

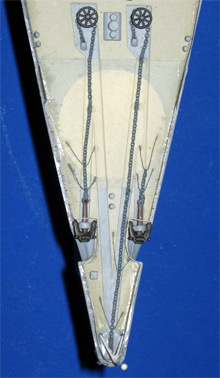

10. Die Ankerketten enden im Kettenbunker

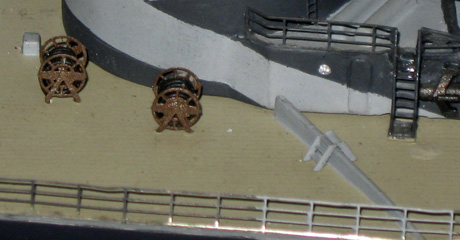

11.  Schlauchtrommeln, Ätzteile mit Kabeln

(nach oben)

Mittelteil

12. Steuerbord Seite (Rechts) Turm Cäsar bis Bruno

13. Backbord Seite (links) Turm Bruno bis Cäsar

14. Links Turm Bruno bis vorderer Komandostand

15. Mittelartellerie links Turm 1 & 2

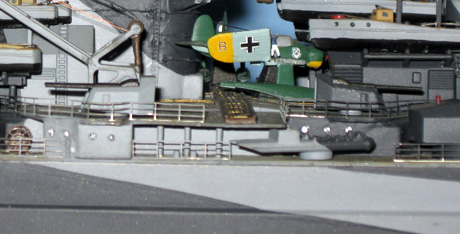

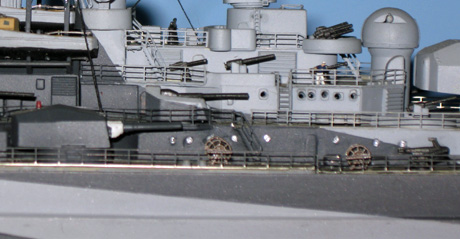

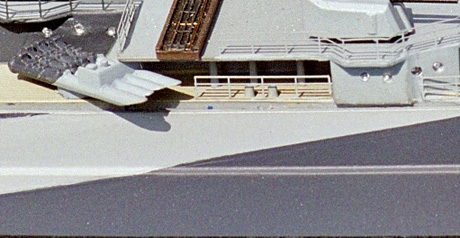

16. Flugzeug links mit geklappten Flügeln

17. Mittelartellerie links Turm 3, hinterer Komandostand

18. Wellenflosse links

           19. Matrosen bei der Arbeit      (nach oben)

Heckteil

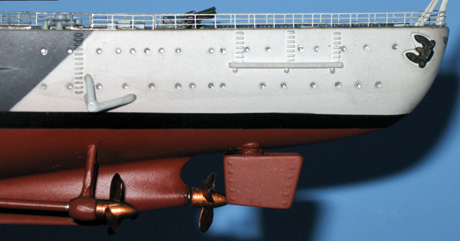

20. Der linke Schraubenschutzbügel aus Messing

21. Der Heckanker links

22.  Die massiven Schraubenschutzbügel

23. Der Heckadler

24. Ankerkette mit Bunker

25. Rechts gab es keinen Heckanker

                   26. Wellenflosse rechts           (nach oben)

Schrauben & Ruder

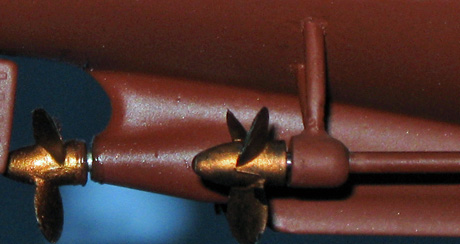

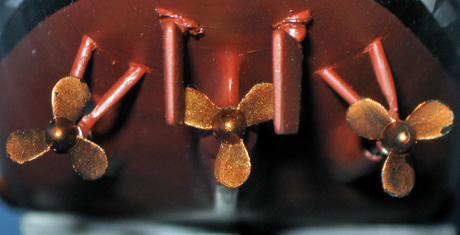

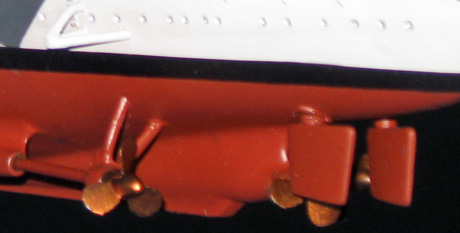

27. Drei schrauben a 4,70 Ø m, beim Original

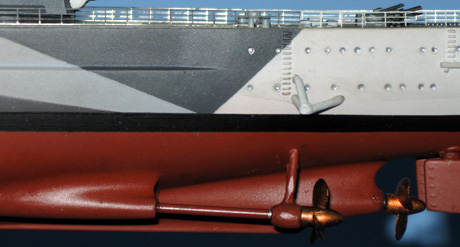

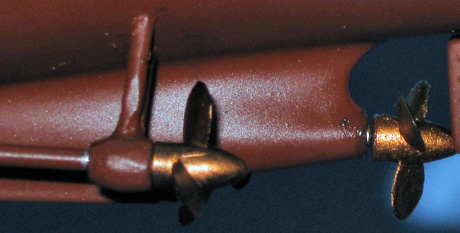

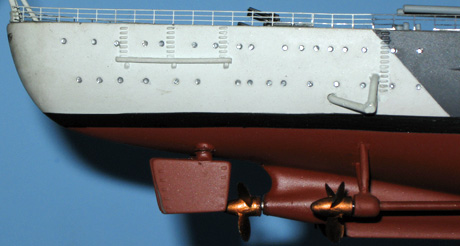

28. Die mittlere Welle kommt direkt aus der Wellenflosse

29. Die Ruderanlage wie beim Original, Paralell

30. Beide Wellenböcke sind Hartgelötet (wie geschweist)

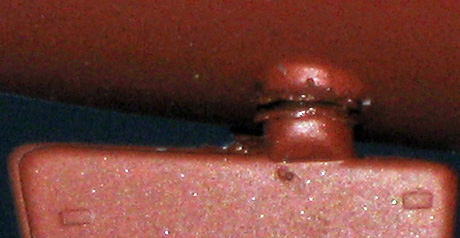

31. Die Ruderschäfte sind aus Messingrohr

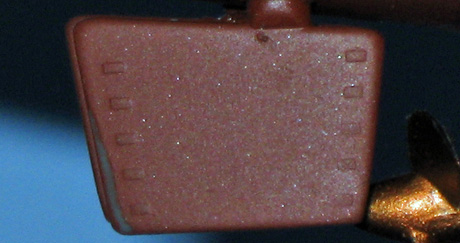

    32.  Original Ruder, kein RC-Ruder

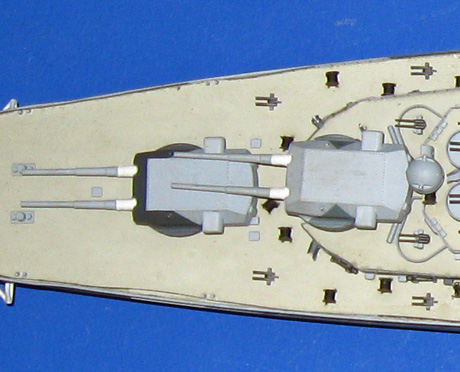

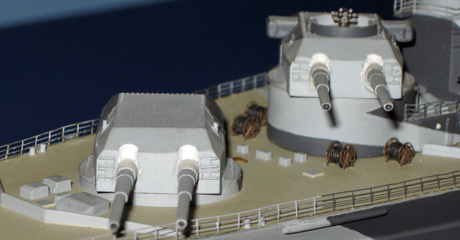

33. Die vermehrte Flak auf dem Vordeck

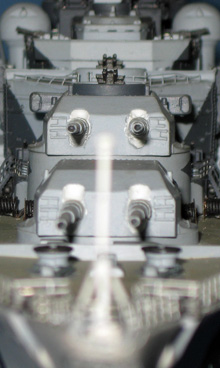

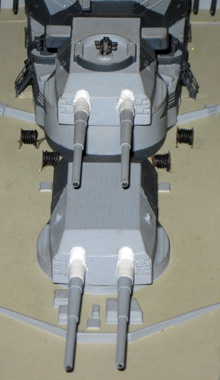

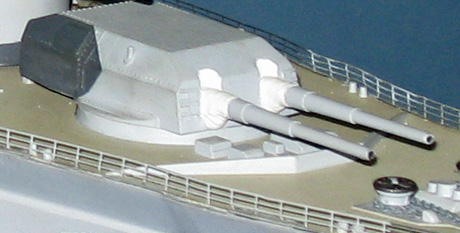

34. Turm "Anton" unten

35. Turm "Bruno" darüber

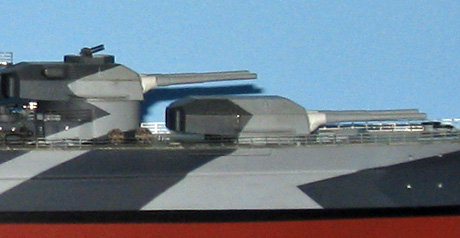

36. In das Tarnschema integrierte Geschütz-Türme

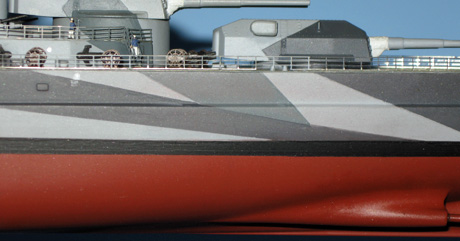

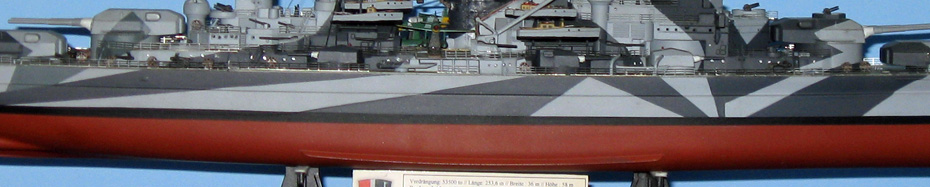

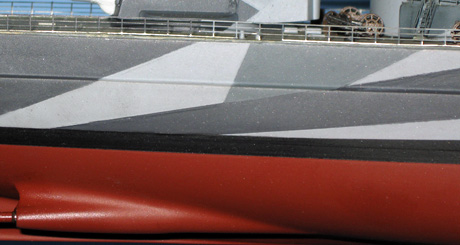

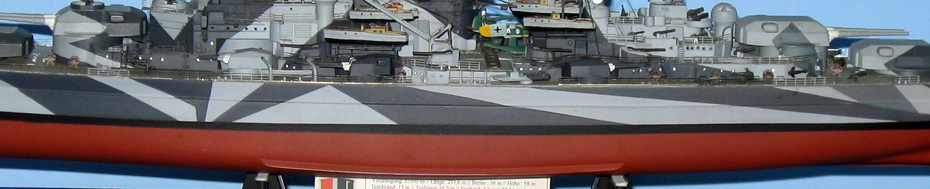

37. Die Auflösende Wirkung des Tarnanstriches

38. Feind Backbord (Links)

39. Turm "Anton" ohne Entfernungsmesser (Ohren R&L)

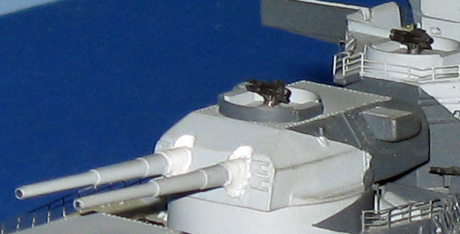

40. Turm "Bruno" mit Flak Vierling 2cm

41. Die Treppchen über den zweiten Wellenbrecher

(nach oben)

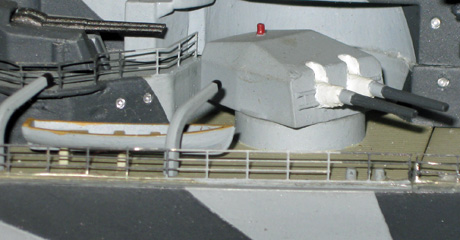

42. 15cm Turm 1 Steuerbord (Rechts)

43. 15cm Turm 2 Steuerbord mit Entfernungsmesser

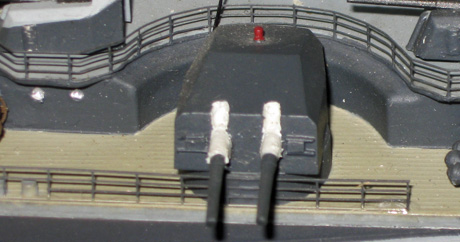

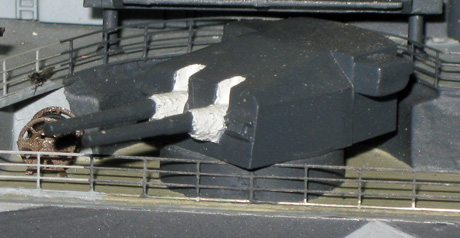

44. 15cm Turm 3 Steuerbord ohne Entfernungsmesser

45. Vierer Decks -Torpedorohrsatz Steuerbord

46. Das Minenräumgerät am ersten Aufbaudeck

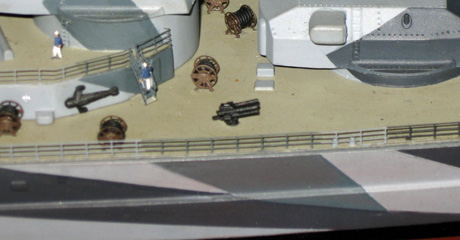

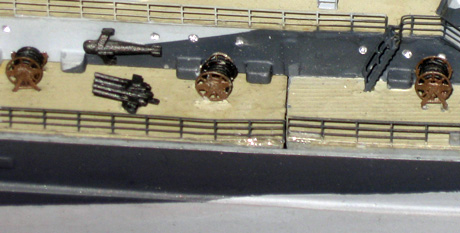

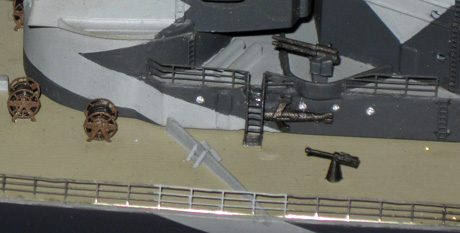

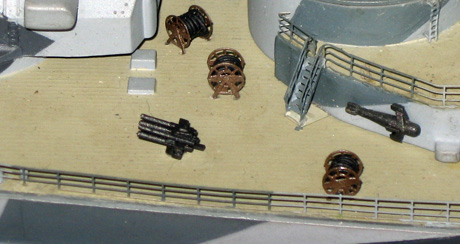

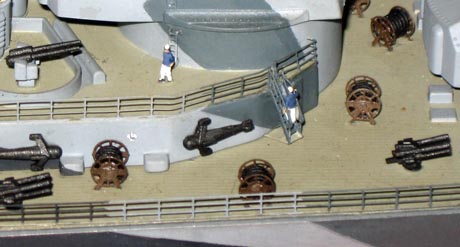

47. Schlauchrollen und Flak-Vierling

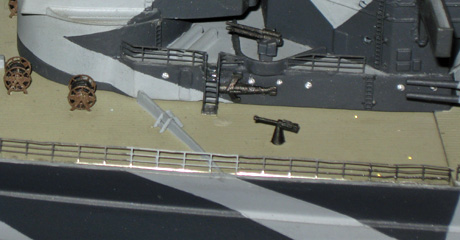

48. Die Flak Vermehrung auf dem Heck

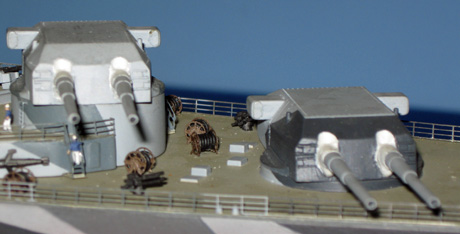

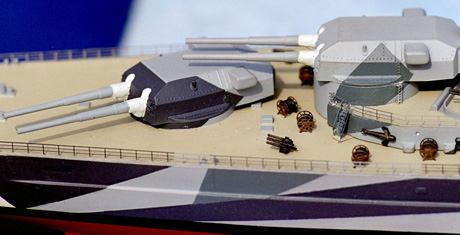

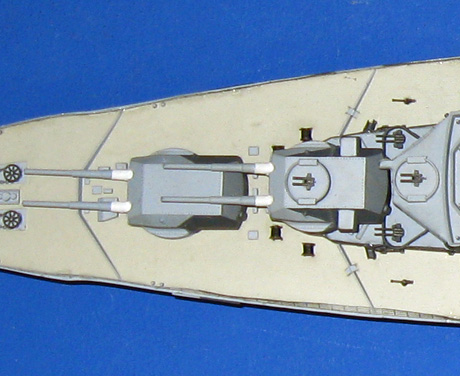

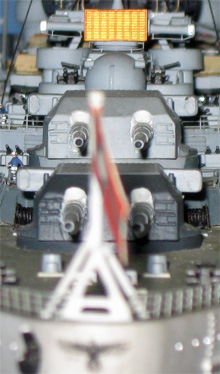

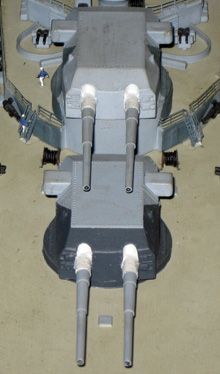

   49. Turm "Cäsar" oben

 50. Turm "Dora" unten

51. Turm "Dora" zeigt die Ruderstellung (Rechts)

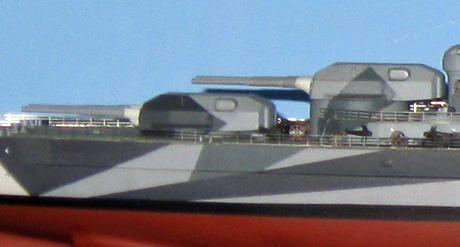

52. Türme "Dora" und "Cäsar" in Null-Stellung

53. Feind Backbord (Links)

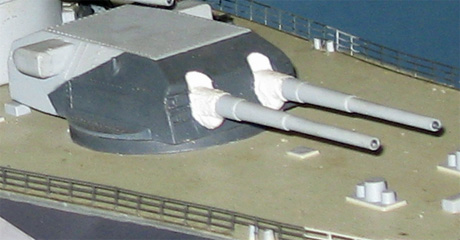

54.  Turm "Dora" mit geschlossenen Sichtluken

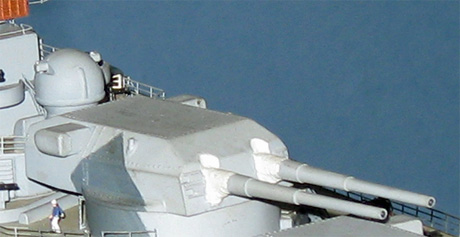

55. Turm "Cäsar" mit Sprtitzschutz ab den Rohren

56.   Schlauchrollen und Fliegerabwehr   (nach oben)

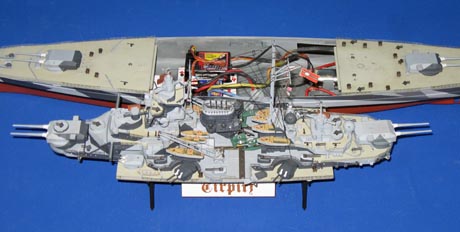

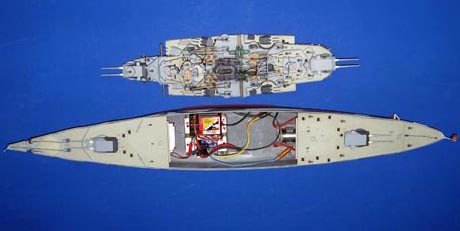

57. Blick ins Innere

58. Modultechnik leicht zugänglich

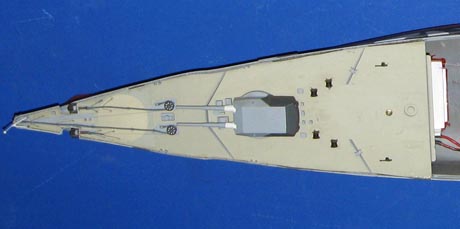

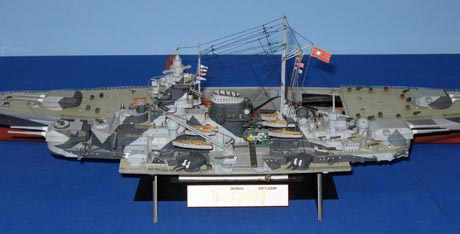

59. Das abnehmbare Zentraldeck

60. Das Vordeck ist eingeklebt somit Wasserdicht

61. Die Position des Rauchsatzes ist wieder frei

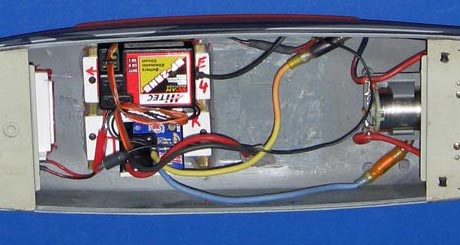

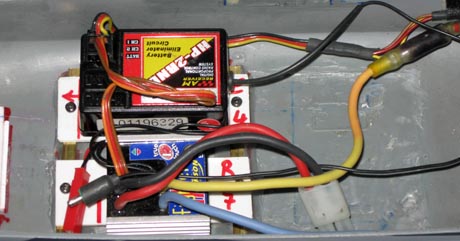

62. Empfänger und Regler auf dem erhöhten Fundament

63. Der Heckbereich ist abnehmbar

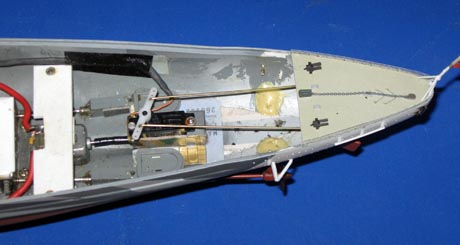

64. Leichter Zugang zur Technik

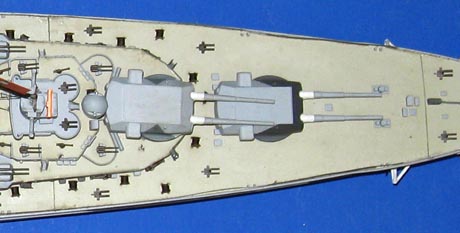

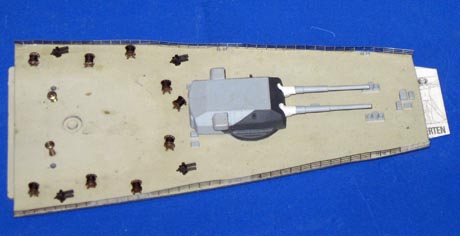

65. Das hintere Teildeck mit Turm "Dora"

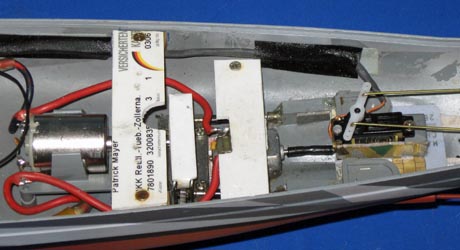

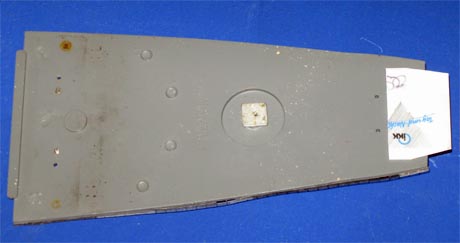

66. Turm "Dora" mit Kontaktstelle zum Servo

67. Die Streben, spreitzen den Rumpf und halten das Deck

68. Die mittlere Kunststoffplatte schütz das Deck vor Fett

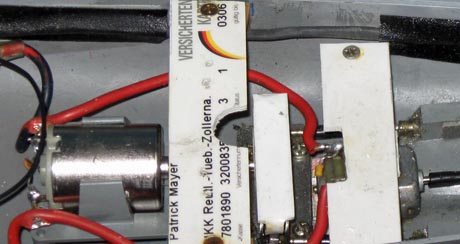

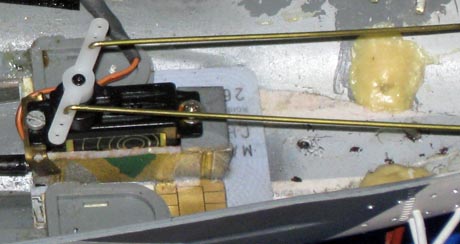

69. Steuerservo und die Abdeckplatte der Mittelwelle

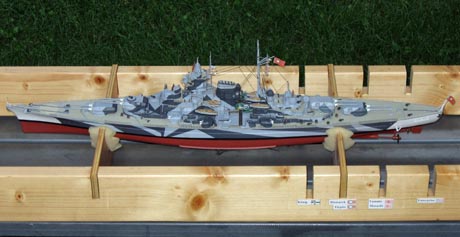

70. Variabler Transportrahmen, ausgelegt auch für CVN 65
