Die technischen Angaben und Werte beziehen sich auf das Wechselstromsystem, speziell der Marke Märklin.

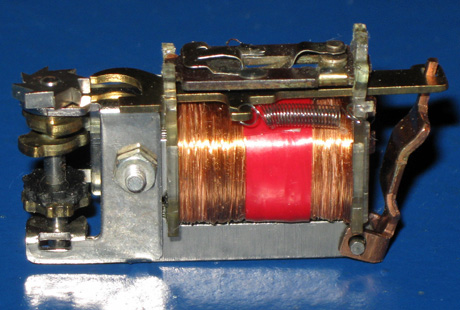

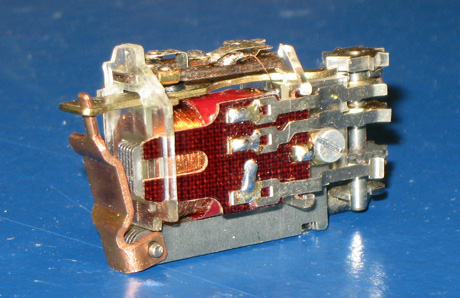

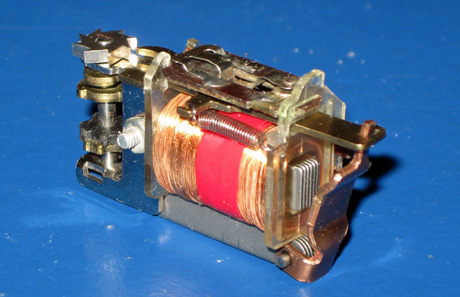

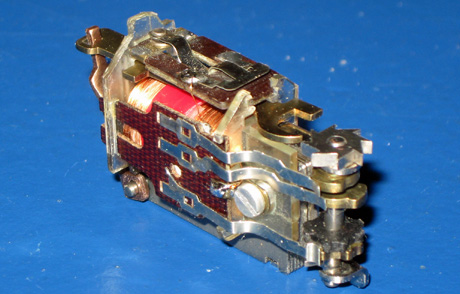

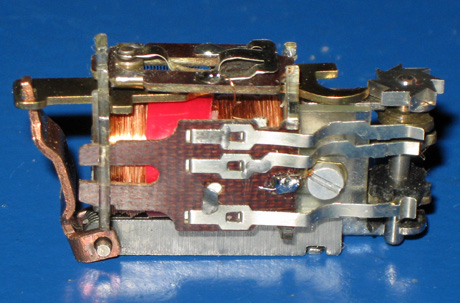

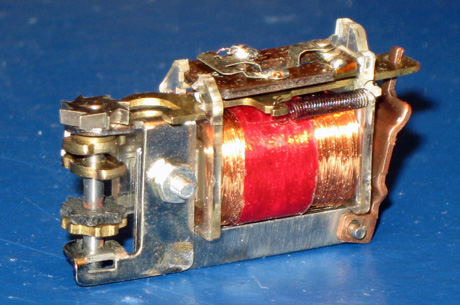

Märklin 229700

Walzenumschalter Telex (1965-75)

Einbau Bilder

Anschluss (PDF)

nach oben

Einbau Bilder

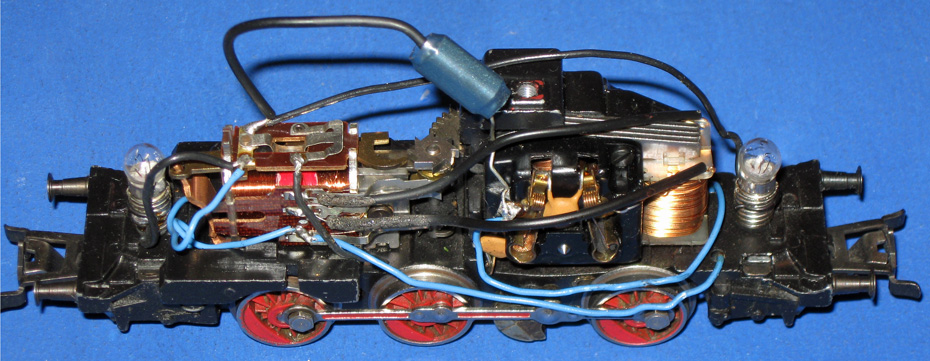

1. Die verkabelte Lok von oben:  Schleifer oben rechts am Umschalter, Drosselleitung & Licht sowie Telex blau oben links am Umschalter.

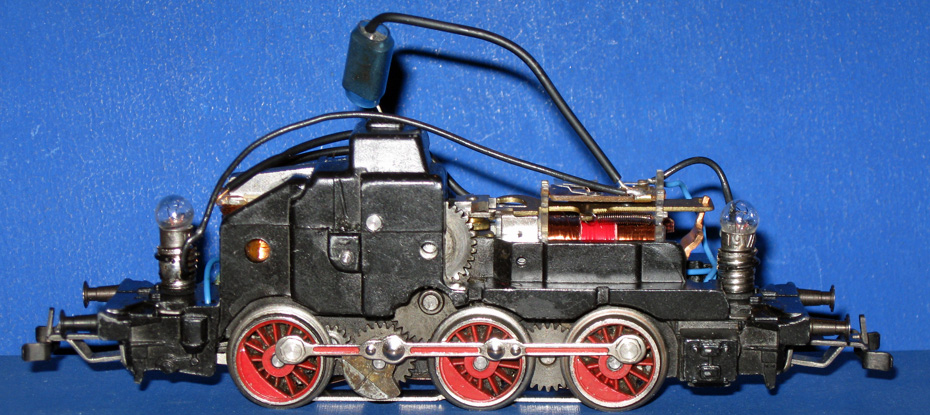

2. Die verkabelte Lok seitlich links:  Die Kabel der Motorspule am Umschalter oben und in der Mitte, Telex blau unten am Umschalter.

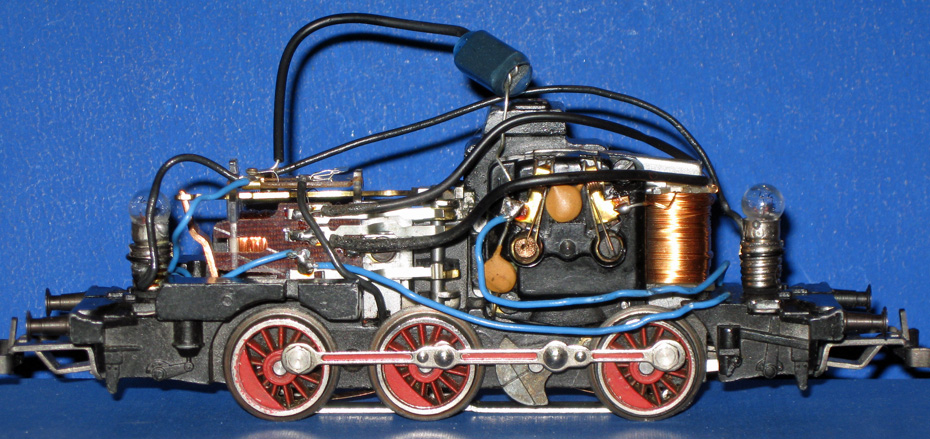

3. Die verkabelte Lok seitlich rechts:  Die Kabel vom Licht und der Drossel  vorne am Umschalter.
