Einbaubeispiele nach Typen "Märklin" " ICE-3 Geräuschwagen / Soundwagen " Die technischen Angaben und Werte beziehen sich auf das Wechselstromsystem, speziell der Marke Märklin. |
||||||||||||
|

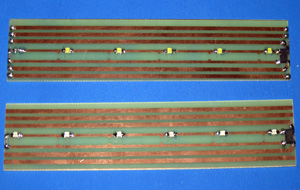

Platine "ICE-3 Soundwagen" mit Stromleitenden Spezial-Kupplungen |
||||||||||||
|
"ICE-3" Anleitung |
||||||||||||
 |
 |
 |
||||||||||
|

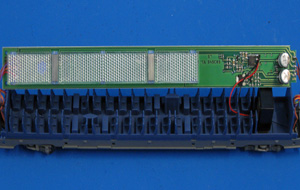

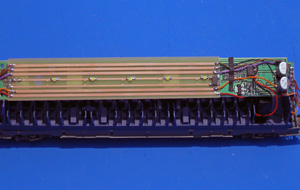

Die Plaine wird auf die Org.Platine aufgesetzt. Alle technischen Funktionen bleiben im Ursprung erhalten. |

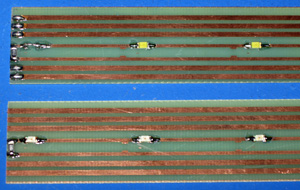

2. Weiße oder gelbe LED Beim Einbau weißer LED entfällt eine LED (Bild oben). Eine gelbe LED benötigt 2Volt,eine weiße LED 3,2Volt. |
3. Anschluß-Vorbereitung Auf alle Lötpats die zum anschliesen der Kabel an der LED-Platine beschriftet sind, etwas Lötzinn anbringen. |
||||||||||
 |
 |
 |
||||||||||
|
4. Original-Platine vorbereiten Entfernen Sie den Glaskörper und die Birnchen, kleben Sie zwei Streifen Doppelklebeband auf die Org.-Platine. |
5. LED-Platine befestigen Die fertige LED-Platine auf der Org.-Platine ausrichten und auf den Doppelklebebandstreifen festdrücken. |

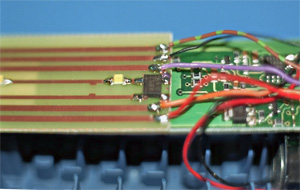

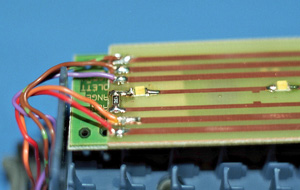

6. Anschliesen links Alle Kabel werden wie sie sind von der Org.Platine ab- gelötet und auf der LED-Platine wieder angelötet. |
||||||||||
 |
 |
 |
||||||||||
|

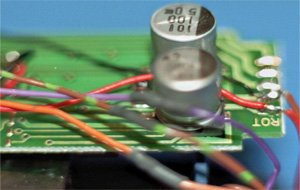

7. Anschliesen rechts vorbereiten Folgende Kabel von der Org.Platine ablöten & zur LED- Platine verlängern, Orange, Braun-Grün und Violette. |
8. Anschliesen rechts Folgende Kabel von der Org.Platine zur LED-Platine verlängern, Rot & Schwarz. Beide Platinen anschliesen. |

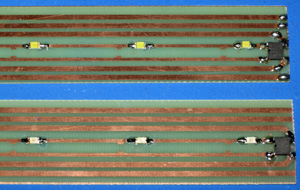

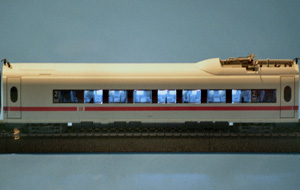

9. Wagen mit weißen LED Im linken Wagenteil ist das Ende der Platine wo statt der sechsten LED eine Darhtbrücke eingebaut ist.n. |
||||||||||
|
Erklärung |
||||||||||||||||||||
