Einbaubeispiele nach Typen " 3 achsiger Wagen "
Die technischen Angaben und Werte beziehen sich auf das Wechselstromsystem, speziell der Marke Märklin. |
|||||||||||||
|
Platine "S" & Kupplung Stromleitend mit NEM-Schacht 362 oder "Relex" |
|||||||||||||
|
Platine "S" Anleitungen finden Sie hier |
|||||||||||||
 |
 |
 |
|||||||||||
|

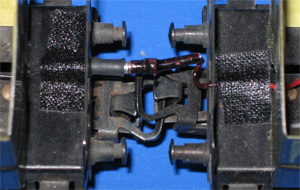

1. "Relex" Kupplung Einbau Platine "S" in Wagen mit stromleitender "Relex" Kupplung , ein Schleifer je Wagenverband. |

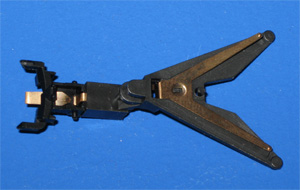

2. Deichsel "KKK" NEU mit 7319 Deichsel mit Normschacht NEM 362 geeignet für Bausatz Mä. 7319. Details unter Einbau mit 7319. |

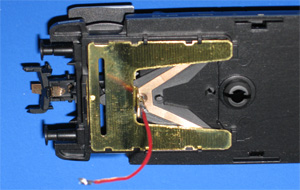

3. Wagenboden "KKK" NEU mit 7319 "KKK" = "Kurzkupplungskulisse" oder "Kurzkupplung- kinematik" neue Ausführung geeignet für 7319. |
|||||||||||
 |
 |
 |
|||||||||||
|

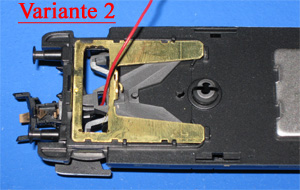

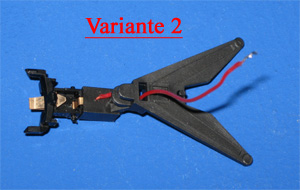

4. Deichsel "KKK" ALT ohne 7319 Deichsel mit Normschacht NEM 362 nicht geeignet für Bausatz 7319. Details unter Einbau ohne 7319. |
5. Wagenboden "KKK" ALT ohne 7319 "KKK" = "Kurzkupplungskulisse" oder "Kurzkupp- lungkinematik" alte Ausführung nicht für 7319. |

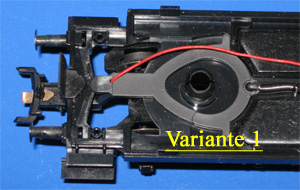

6. Deichsel "KKK" NEU ohne 7319 Deichsel mit Normschacht NEM 362 geeignet für Bau- satz 7319. Kostengünstige Alternative zu 7319. |
|||||||||||
 |
 |
 |
|||||||||||
|

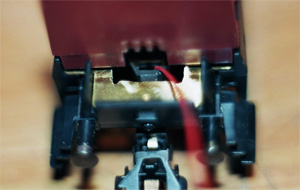

7. Wagenboden "KKK" NEU ohne 7319 "KKK" = "Kurzkupplungskulisse" oder "Kurzkuppl- ungkinematik" Details unter Einbau ohne 7319. |

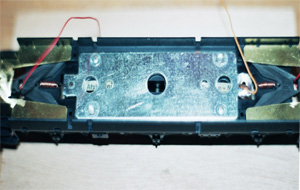

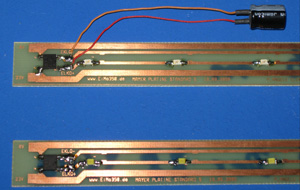

8. Platine "S" Ausführungen Oben Standard-Ausführung, unten Decoder-Ausführung, für schaltbare Beleuchtung. |

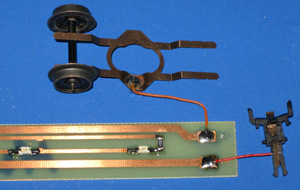

9. Platine "S" Anschlussprinzip 1 23V Leiterbahn (Plus/Schleifer), die gesammte Länge ist zum anschliesen der Kupplungen und vom Schleifer. |
|||||||||||
 |
 |
 |
|||||||||||
|
10. Platine "S" Anschlussprinzip 2 Auf der 0V Leiterbahn (Masse/Achsen) ist ebenso auf der ganzen Länge der Anschluß möglich. |

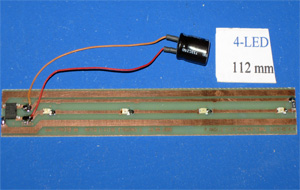

11. Die Platine Aus einer 230mm langen Standard Platine fertigen Sie die benötigte 112mm lange Platine. >>Details<< |
12. Die Massefeder Bei 3-Achserwagen kann die Mä. Massefeder nicht ein- gebaut werden, also fertigt man einen Eigenbau an. |
|||||||||||
 |
 |
 |
|||||||||||
|

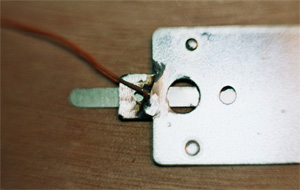

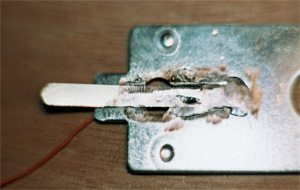

13. Massefeder Eigenbau Zwei 4 x 35mm Streifen aus Ø 0,15mm Neusilber werden rechts & links an der Metallplatte im Wagen angelötet. |
14. Massefeder Einbau An die Metallplatte ein orange Kabel anlöten (Massezu- leitung Platine) und in den Wagenboden Einbauen. |

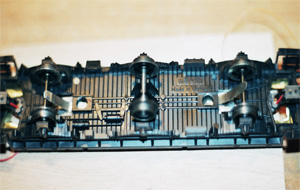

15. Massefeder Kontakt Die äußeren Achsen ausbauen, Kontaktzungen vor- sichtig zurückbiegen und die Achsen wieder einbauen. |
|||||||||||
 |
 |
 |
|||||||||||
|

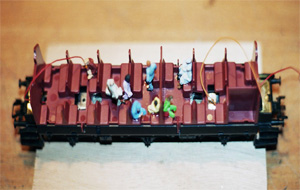

16. Einrichtung Einbau Das zum Anschluß der Kupplung an die Platine nach oben geführte Kabel sollte möglichst freigänig sein. |

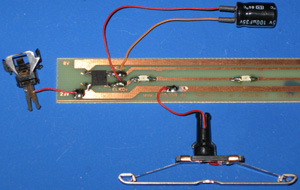

17. Platine "S" Anschluß. An die 23V Bahn rechts und links je eine Kupplung rotes Kabel, auf die 0V Bahn das Massekabel (orange) |

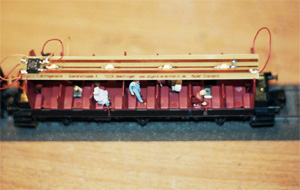

18. Platine "S" Einbau Fixieren Sie 2 Streifen Doppelklebeband an Platinen- rückseite zur Befestignung der Platine im Wagendach. |
|||||||||||
|
